Οριζόντια επίπεδη CNC κρεβατιών μηχανή τόρνου τόρνου CKD6150A CNC Torno
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | CKD6150A επίπεδος CNC κρεβατιών τόρνος | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø500mm |
|---|---|---|---|
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια: | Ø280mm | Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000/1500/2000mm |
| Μέγιστο τέμνον μήκος: | 680/930/1430/1930mm | Δύναμη μηχανών αξόνων: | 7.5/11 (σερβο μηχανή) |
| Ο άξονας άντεξε: | Ø82mm | Μέγεθος τσοκ: | Ø250mm |
| Σειρές ταχύτητας αξόνων: | 7-100/30-400/110-1600r/min | Γρήγορο πέρασμα του άξονα X/Z: | 4/8 (750、 1000、 1500) 4 6(2000) m/min |
| Επισημαίνω |
Οριζόντιος επίπεδος CNC κρεβατιών τόρνος,CKD6150A επίπεδος CNC κρεβατιών τόρνος,CNC Torno μηχανή τόρνου |
||
Περιγραφή του προϊόντος

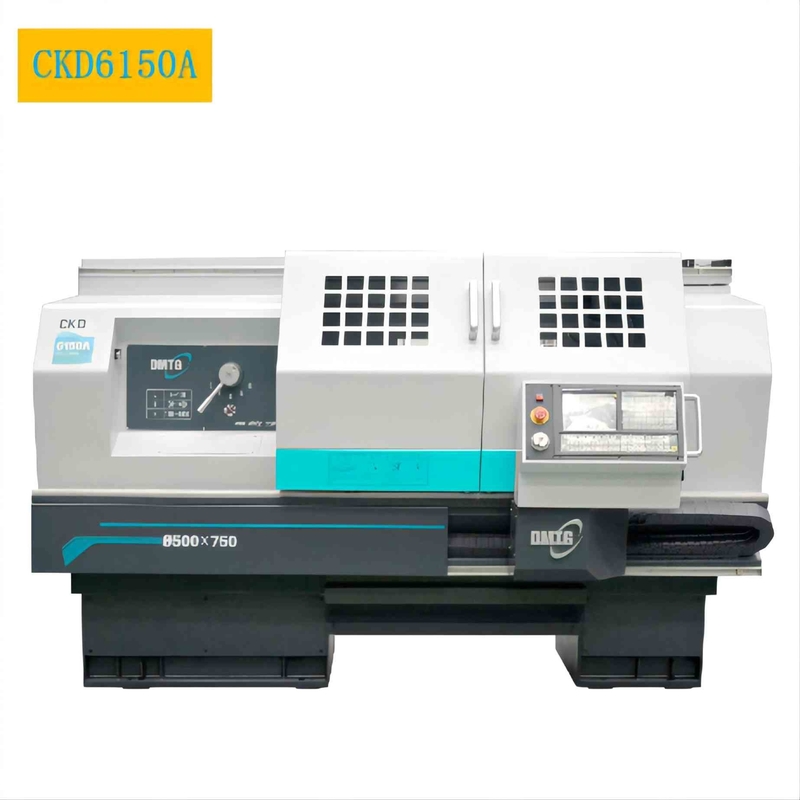

CNC κρεβατιών τόρνου εργοστασίων CKD6150A μηχανών οριζόντιος επίπεδος τόρνος CNC Torno
Παρουσίαση προϊόντων
CNC σειράς CKD οι τόρνοι είναι CNC οριζόντιοι τόρνοι που ελέγχονται από τις κάθετες (Ζ) και οριζόντιες (X) συντεταγμένες. Μπορεί αυτόματα να ολοκληρώσει την τέμνουσα διαδικασία της εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας, της κωνικής επιφάνειας, της επιφάνειας τόξων, της επιφάνειας τελών, της αυλάκωσης, να κάνει λοξοτομή, κ.λπ., για τα διάφορα μέρη άξονων και δίσκων, και μπορεί να εκτελέσει το μετρικό ευθύ νήμα, το ευθύ νήμα νημάτων προσώπου τελών και ίντσας και τη στροφή των κωνικών σπειρωμάτων. Είναι κατάλληλο για την παραγωγή των μικρών και μέσων batch προϊόντων πολυ-ποικιλίας, και μπορεί να παρουσιάσει ανωτερότητα ειδικά για τα σύνθετα και μεγάλης ακρίβειας μέρη.
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις | ||
| 3-σαγόνι χειρωνακτικό τσοκ | 4-σαγόνι χειρωνακτικό τσοκ | ||

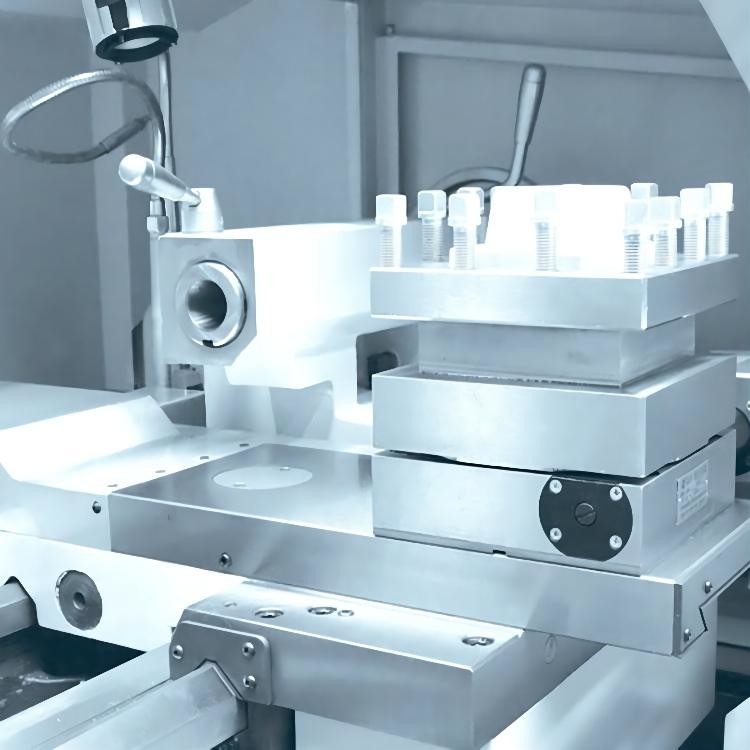

| Κάθετος σταθμός 4 | 6 οριζόντια θέση εργαλείων | ||
| Τυποποιημένο κουτί εργαλείων | Υδραυλικό τσοκ | ||
| Χειρωνακτικό tailstock | Υδραυλικό tailstock | ||

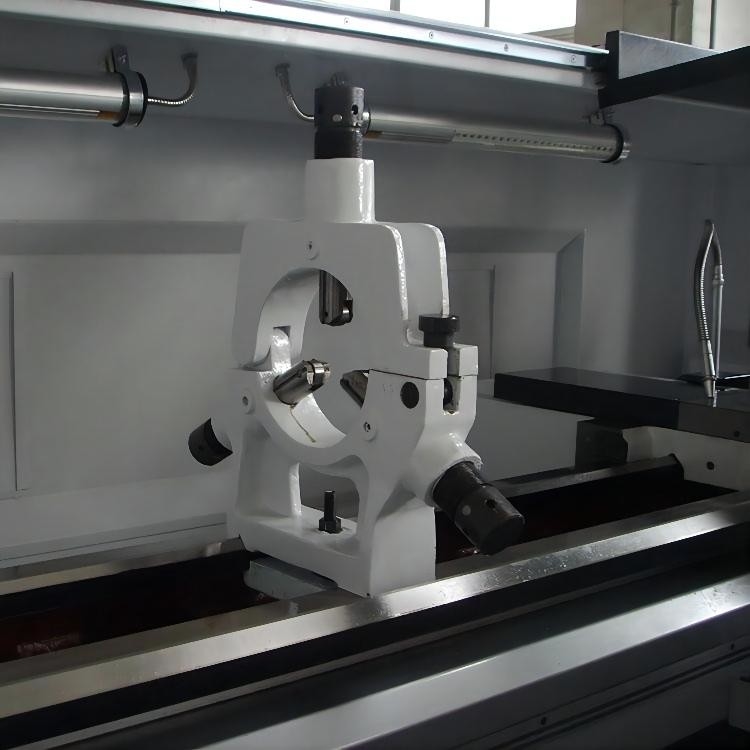

| Σταθερό υπόλοιπο |
Διαμόρφωση προϊόντων
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CKD6136i | CKD6140i | CKD6150A | |
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø360 | Ø400 | Ø500 | |
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø180 | Ø200 | Ø280 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Μέγιστο τέμνον μήκος | χιλ. | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turning διάμετρος | Κάθετη θέση 4 | χιλ. | Ø360 | Ø400 | Ø500 |
| Οριζόντια θέση 6 | χιλ. | Ø300 | Ø300 | Ø400 | |
| Κεντρικό ύψος αξόνων | χιλ. | 186 | 200 | 250 | |
| Δύναμη μηχανών αξόνων | KW | 5.5 (σερβο μηχανή) | 5.5 (σερβο μηχανή) | 7.5/11 (σερβο μηχανή) | |
| Ο άξονας άντεξε | χιλ. | Ø52 | Ø52 | Ø82 | |
| μέγεθος τσοκ | χιλ. | Ø205 | Ø205 | Ø250 | |
| Η κωνικότητα του άξονα άντεξε | No.6 ΑΜ | No.6 ΑΜ | Ø90 1:20 | ||
| Τύπος μύτης αξόνων | A2-6 | A2-6 | C8 | ||
| Σειρές ταχύτητας αξόνων | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Διάμετρος καλαμιών Taistock | χιλ. | Ø63 | Ø63 | Ø75 | |
| Tailstock ταξίδι καλαμιών | χιλ. | 140 | 140 | 150 | |
| Tailstock κωνικότητα καλαμιών | No.4 ΑΜ | No.4 ΑΜ | No.5 ΑΜ | ||
| Max.travel του Χ-άξονα | χιλ. | 230 | 240 | 280 | |
| Ζ-άξονας Max.travelof | χιλ. | 580/830 | 580/830 | 685/935/1435/1935 | |
| Γρήγορο πέρασμα του άξονα X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Μέγεθος κνημών εργαλείων (κάθετο positon 4) | χιλ. | 20X20 | 20X20 | 25X25 | |
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Ακρίβεια axisrepeatability X/Z | χιλ. | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2300 X1480 Χ 1520(750) 2550 X1480 Χ 1520(1000) |
2300 X1480 Χ 1520(750) 2550 X1480 Χ 1520(1000) |
2580 X1750 Χ 1620(750) 2830 X1750 Χ 1620(1000) 3330 X1750 Χ 1620(1500) 3830 X1750 Χ 1620(2000) |
|
| Βάρος μηχανών | κλ | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Δείγμα κομματιών προς κατεργασία
Τα κυριότερα σημεία του προϊόντος
