CW61140M/CW62140M μέταλλο άξονων/δίσκων που λειτουργεί το βαρέων καθηκόντων οριζόντιο χειρωνακτικό τόρνο
Παρουσίαση προϊόντων
CW-μ οι συνηθισμένοι τόρνοι σειράς έχουν μια δημοφιλή right-angle μορφή αεροπλάνων με τα ευρέα μπροστινό και πίσω μέρος πόδια. Το κρεβάτι έχει υποβληθεί στην υψηλής συχνότητας επιφάνεια που αποσβήνει και που αλέθει, με μια σκληρότητα απόσβεσης G50. Το εργαλείο headbox έχει υποβληθεί στην υψηλής συχνότητας απόσβεση και τη λείανση ακρίβειας των δοντιών, και η ακρίβεια εργαλείων μπορεί να φθάσει στο επίπεδο 7. Η διαστατική ακρίβεια των μερών που υποβάλλονται σε επεξεργασία σε αυτήν την μηχανή μπορεί να φθάσει στο επίπεδο IT7, και η τραχύτητα επιφάνειας μπορεί να φθάσει στο επίπεδο 1,6.
| Τυποποιημένες διαμορφώσεις | |

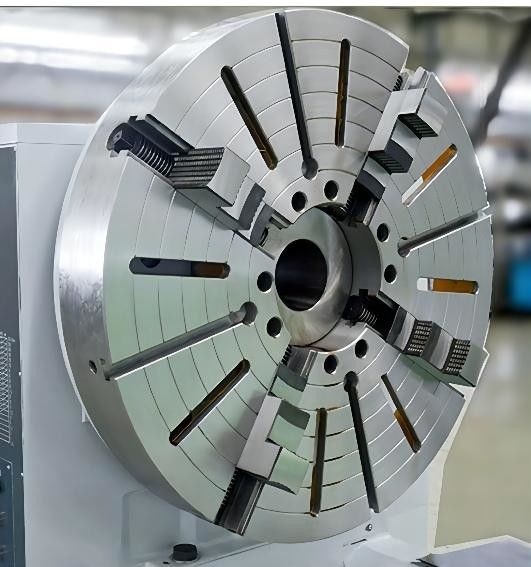

| 4-σαγόνι τσοκ | 4-τρόπος θέση εργαλείων |
| Σταθερό υπόλοιπο (3000mm-πρότυπα ≥ <3000mm-option> | |
| Ακολουθήστε το υπόλοιπο (3000mm-πρότυπα ≥ <3000mm-option> | |
| Κέντρο | |
| Κεντρικό μανίκι αξόνων | |
| Τυποποιημένο κουτί εργαλείων | |
| Προαιρετικές διαμορφώσεις | ||
| Φρουρά τσοκ | Μετα φρουρά εργαλείων | Οπίσθια φρουρά παφλασμών |
| Μυτερός-γυρίζοντας σύνδεση | 30kW μηχανή αξόνων | DRO |
| Πίνακας νημάτων | Μεγάλου μεγέθους σταθερό υπόλοιπο | |
| Συσκευή κυλίνδρων | Μεθυστικό tailstock καθήκοντος | |
| Ηλεκτρικό tailstock | ||
Διαμόρφωση προϊόντων
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CW61140M | CW62140M | CW61160M | CW62160M | |
| προδιαγραφή | ||||||
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø1400 | Ø1600 | |||
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø1030 | Ø1230 | |||
| Max.swing διάμετρος στο χάσμα | χιλ. | — | Ø1800 | — | Ø2000 | |
| Μήκος στο χάσμα | χιλ. | — | 772 | — | 772 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Μέγιστο τέμνον μήκος | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Μέγιστο βάρος κομματιών προς κατεργασία | κλ | 6000 (επιλέξτε: 8000 10000) | ||||
| Guideway κρεβατιών πλάτος | χιλ. | 755 | ||||
| Άξονας | ||||||
| μύτη αξόνων | A2-15 | |||||
| Ο άξονας άντεξε | χιλ. | Ø130 (που επιτρέπονται για να περάσουν μέσω της διαμέτρου ≤Ø128 φραγμών) | ||||
| Μέγεθος τσοκ | χιλ. | Ø1250 | Ø1600 | |||
| Η κωνικότητα του άξονα άντεξε | Μετρικά 140 (1:20) (140mm, με No.6MT που μειώνει το μανίκι) |
|||||
| Ροπή Max.Spindle | kNm | 10.5 (22kW) επιλέξτε: 12.5 (30 KW) | ||||
| Σειρές ταχύτητας αξόνων | περιστροφή/λεπτό | 3.15-315* (21Speeds) (αντιστροφή 4,5 12 ταχύτητες 〜 390) | ||||
| Κεντρικό ύψος αξόνων | χιλ. | 700 | 800 | |||
| Δύναμη μηχανών αξόνων | KW | 22 επιλέξτε: 30 | ||||
| Tailstock | ||||||
| Διάμετρος tailstock του καλαμιού | χιλ. | Ø160 (μέγιστο βάρος 6T κομματιών προς κατεργασία) Επιλέξτε: Ø200 (μέγιστο βάρος 8T κομματιών προς κατεργασία) Ø240 (μέγιστο βάρος 10T κομματιών προς κατεργασία) |
||||
| Ταξίδι tailstock του καλαμιού | χιλ. | 300 | ||||
| Κωνικότητα tailstock του καλαμιού | χιλ. | Μετρικά 80 (80mm, με N0.6MT που μειώνει το μανίκι) (Ø200 Χ Νο 6 ΑΜ Ø240) | ||||
| Feeds&Threads (μετρική βίδα βιδών *inch) | ||||||
| Διαμήκης τροφή | 0.1-12 mm/rpm (56 είδη) *0.0032 ~ 0,40 in/rpm (56 είδη) | |||||
| Διαγώνια τροφή | 0.05-6 είδη mm/rpm 56 *0.0016 〜 0,20 in/rpm (56 είδη) | |||||
| Μετρικά νήματα | χιλ. | 1-120 (52 είδη) *1-120 (52 είδη) | ||||
| Μορφωματικά νήματα | χιλ. | 0.5-60 (46 είδη) *0.5〜 60 (46 είδη) | ||||
| Νήματα ίντσας | TPI | 1/430 (43 είδη) *1/4〜 30 (43 είδη) | ||||
| Diametral νήματα πισσών | DP | 1/260 (49 είδη) *1/2-60 (49 είδη) | ||||
| Θέση εργαλείων | ||||||
| Μέγεθος κνημών εργαλείων | χιλ. | 45X45 | ||||
| Ταξίδι της τοπ φωτογραφικής διαφάνειας | χιλ. | 300 | ||||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| Βάρος μηχανών | κλ | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
Σημείωση: Το όριο τσοκ, το μέγιστο όριο ταχύτητας αξόνων είναι Ø315r/min όταν εγκαθίσταται το τσοκ Ø1000mm, και το μέγιστο όριο ταχύτητας αξόνων είναι Ø200r/min όταν εγκαθίσταται Ø1250mm, τσοκ Ø1600mm
