CDS6150B CDS6250B συμβατικός τόρνου γυρίζοντας τόρνος μηχανών μηχανών χειρωνακτικός
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | CDS6150B/CDS6250B οριζόντια μηχανή τόρνου | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø500mm |
|---|---|---|---|
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια: | Ø290mm | Max.swing διάμετρος στο χάσμα: | —/Ø760mm |
| Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000/1500/2000/3000mm | Μέγιστο τέμνον μήκος: | 700/950/1450/1950/2950mm |
| Ο άξονας άντεξε: | Ø82 (επιτρεπόμενος φραγμός diameter≤Ø80) χιλ. | Σειρές ταχύτητας αξόνων: | 26-2000 (16 ταχύτητες) περιστροφή/λεπτό |
| Δύναμη μηχανών αξόνων: | 7.5 (10 HP) KW | Διάμετρος tailstock του καλαμιού: | Ø75mm |
| Επισημαίνω |
CDS6150B συμβατική μηχανή τόρνου,CDS6250B συμβατική μηχανή τόρνου,Χειρωνακτικός γυρίζοντας τόρνος μηχανών |
||
Περιγραφή του προϊόντος

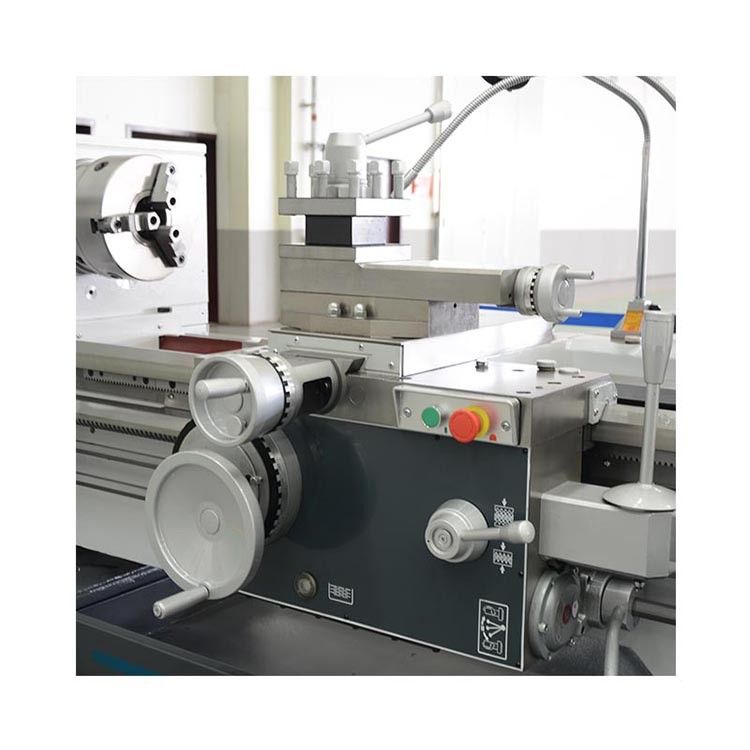

CDS6150B/CDS6250B της Κίνας μηχανών συμβατικός τόρνου μηχανών τόρνος μετάλλων μηχανών τόρνου χειρωνακτικός
Κύρια χαρακτηριστικά γνωρίσματα
1. Το σώμα μηχανών είναι με τον υψηλής αντοχής χυτοσίδηρο, και η ράγα οδηγών του κρεβατιού μηχανών υιοθετεί ένα βουνό-διαμορφωμένο και επίπεδο σχεδιάγραμμα ραγών οδηγών.
Το μεγάλο μεταφέρον τμήμα, επομένως, έχει την καλή απορρόφηση ακαμψίας και κλονισμού, η οποία μπορεί να εξασφαλίσει μεγάλης ακρίβειας κοπή.
2. Ο μηχανικός συμπλέκτης πιάτων τριβής χρησιμοποιείται στο κύριο κιβώτιο άξονων της εργαλειομηχανής: μέσω του μοχλού ελέγχου, δεν υπάρχει καμία ανάγκη να αλλαχτεί η ταχύτητα της μηχανής
Και σταματήστε τη μηχανή μπορεί να πραγματοποιήσει την αλλαγή ταχύτητας αξόνων, στάση, αντιστροφή, και το κιβώτιο αξόνων αναγκάζεται να λαδώσει.
3. Μηχανική θήκη εργαλείων υψηλός-ακαμψίας με την υψηλή αξιοπιστία.
Διαμόρφωση προϊόντων
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| προδιαγραφή | ||||||||
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø500 | Ø560 | Ø660 | ||||
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø290 | Ø350 | Ø440 | ||||
| Max.swing διάμετρος στο χάσμα | χιλ. | — | Ø760 | — | Ø800 | — | Ø870 | |
| Μήκος στο χάσμα | χιλ. | — | 280 | — | 280 | — | 280 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000/1500/2000/3000 | ||||||
| Μέγιστο τέμνον μήκος | χιλ. | 700/950/1450/1950/2950 | ||||||
| Άξονας | ||||||||
| μύτη αξόνων | D8 | |||||||
| Ο άξονας άντεξε | χιλ. | Ø82 (επιτρεπόμενη διάμετρος ≤Ø80 φραγμών) | ||||||
| Μέγεθος τσοκ | χιλ. | Ø250 | Ø315 | |||||
| Η κωνικότητα του άξονα άντεξε | 90 mm/1: 20 | |||||||
| Ροπή Max.Spindle | NM | 1100 | ||||||
| Σειρές ταχύτητας αξόνων | περιστροφή/λεπτό | 26-2000 (16 ταχύτητες) | ||||||
| Κεντρικό ύψος αξόνων | χιλ. | 250 | 280 | 325 | ||||
| Δύναμη μηχανών αξόνων | KW | 7.5 (10 HP) | ||||||
| Tailstock | ||||||||
| Διάμετρος tailstock του καλαμιού | χιλ. | Ø75 | ||||||
| Ταξίδι tailstock του καλαμιού | χιλ. | 150 | ||||||
| Κωνικότητα tailstock του καλαμιού | No.5 ΑΜ | |||||||
| Feeds&Threads (μετρική βίδα βιδών *inch) | ||||||||
| Διαμήκης τροφή | 0.044-1.48 mm/rpm (45 είδη) *0.044〜 0,148 in/rpm (45 είδη) | |||||||
| Διαγώνια τροφή | 0.022~0.74mm/rpm (45 είδη) *0.031-0.092 in/rpm (45 είδη) | |||||||
| Μετρικά νήματα | χιλ. | 0.5-80 (73 είδη ειδών *53) | ||||||
| Μορφωματικά νήματα | χιλ. | 0.5-40 (45 είδη ειδών *66) | ||||||
| Νήματα ίντσας | TPI | 7/1680 (47 είδη ειδών *47) | ||||||
| Diametral νήματα πισσών | DP | 7/8~160 (47 είδη ειδών *48) | ||||||
| Θέση εργαλείων | ||||||||
| Max.tool μέγεθος κνημών | χιλ. | 25X25 | ||||||
| Ταξίδι της τοπ φωτογραφικής διαφάνειας | χιλ. | 150 | ||||||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Βάρος μηχανών | κλ | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Τυποποιημένες διαμορφώσεις
3-σαγόνι τσοκ
Σταθερό κέντρο tailstock
Φρένο ποδιών
Σταθερό υπόλοιπο (≥1500mm διαθέσιμο)
Υπόλοιπο οπαδών (≥1500mm διαθέσιμο)
κάλυψη βιδών μολύβδου
4-τρόπος θέση εργαλείων
Τυποποιημένο κουτί εργαλείων
Προαιρετικές διαμορφώσεις
4-σαγόνι τσοκ
Φρουρά τσοκ
Οπίσθια φρουρά παφλασμών
Πιάτο προσώπου
Πιάτο κίνησης
DRO
Διευθετήσιμα μαξιλάρια
Κέντρο αξόνων και κεντρικό μανίκι
Σταθερό υπόλοιπο rest&Follow (≤1000mm διαθέσιμο)
Μετασχηματιστής θέση εργαλείων
Μετα φρουρά εργαλείων
Ζήστε κέντρο tailstock
Πίνακας νημάτων
Μυτερός-γυρίζοντας σύνδεση
Στάση μεταφορών
Μπουλόνια αγκύρων
