Εγχειρίδιο που περνά κλωστή στη μέση Gap τόρνου μηχανή τόρνου μηχανών CDS6150C CDS6250C
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | CDS6150C/CDS6250C οριζόντια μηχανή τόρνου που χρησιμοποιείται για τις διάφορες γυρίζοντας διαδικασίε | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø500mm |
|---|---|---|---|
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια: | Ø290mm | Max.swing διάμετρος στο χάσμα: | —/Ø760mm |
| Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000/1500/2000/3000mm | Μέγιστο τέμνον μήκος: | 700/950/1450/1950/2950mm |
| Ο άξονας άντεξε: | Ø105 (επιτρεπόμενος φραγμός diameter≤Ø103) χιλ. | Σειρές ταχύτητας αξόνων: | 26-1700 (16 ταχύτητες) περιστροφή/λεπτό |
| Δύναμη μηχανών αξόνων: | 7.5 (10 HP) KW | Διάμετρος tailstock του καλαμιού: | Ø75mm |
| Επισημαίνω |
Εγχειρίδιο που περνά κλωστή στη μηχανή τόρνου,Μέσο που περνά κλωστή στη μηχανή τόρνου,Μέση μηχανή τόρνου της Gap |
||
Περιγραφή του προϊόντος

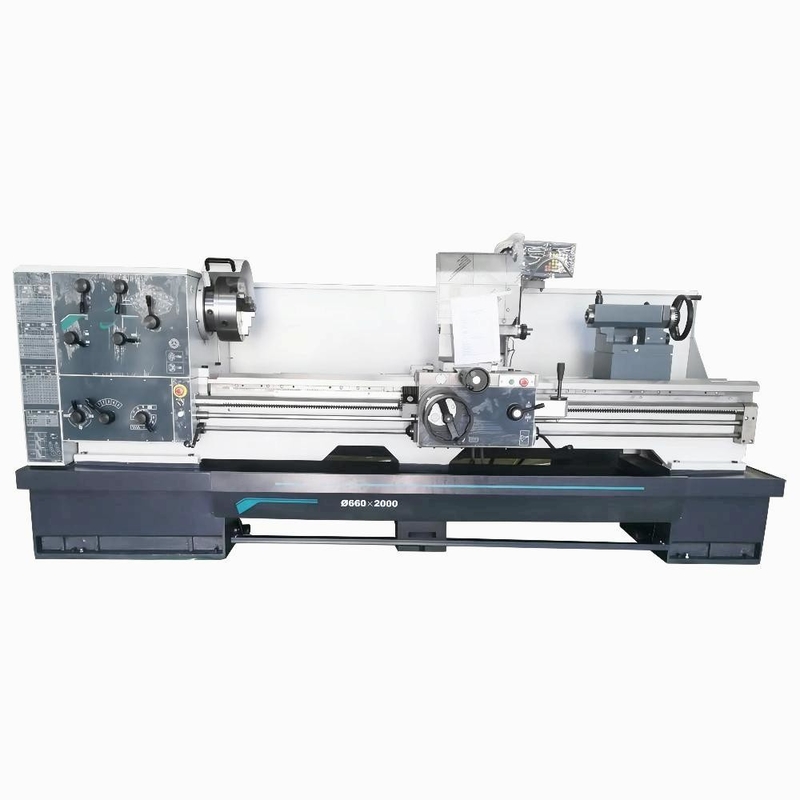

CDS6150C/CDS6250C χειρωνακτικό νήμα τύπων που επεξεργάζεται τη μηχανή τόρνου της Gap μέσου μεγέθους στη μηχανή
Παρουσίαση προϊόντων
Οι συνηθισμένοι τόρνοι σειράς των CD έχουν μια δημοφιλή right-angle μορφή αεροπλάνων με τα ευρέα μπροστινό και πίσω μέρος πόδια. Το κρεβάτι έχει υποβληθεί
υψηλής συχνότητας επιφάνεια που αποσβήνει και που αλέθει, με μια σκληρότητα απόσβεσης G50. Το εργαλείο headbox έχει υποβληθεί σε υψηλής συχνότητας
η απόσβεση και η λείανση ακρίβειας των δοντιών, και η ακρίβεια εργαλείων μπορούν να φθάσουν στο επίπεδο 7. Η διαστατική ακρίβεια των μερών
επεξεργασμένος σε αυτήν την μηχανή μπορεί να φθάσει στο επίπεδο IT7, και η τραχύτητα επιφάνειας μπορεί να φθάσει στο επίπεδο 1,6.
Διαμόρφωση προϊόντων
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| προδιαγραφή | ||||||||
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø500 | Ø560 | Ø660 | ||||
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø290 | Ø350 | Ø440 | ||||
| Max.swing διάμετρος στο χάσμα | χιλ. | — | Ø760 | — | Ø800 | — | Ø870 | |
| Μήκος στο χάσμα | χιλ. | — | 280 | — | 280 | — | 280 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000/1500/2000/3000 | ||||||
| Μέγιστο τέμνον μήκος | χιλ. | 700/950/1450/1950/2950 | ||||||
| Άξονας | ||||||||
| μύτη αξόνων | D8 | |||||||
| Ο άξονας άντεξε | χιλ. | Ø105 (επιτρεπόμενη διάμετρος ≤Ø103 φραγμών) | ||||||
| Μέγεθος τσοκ | χιλ. | Ø315 | ||||||
| Η κωνικότητα του άξονα άντεξε | 110 mm/1: 20 | |||||||
| Ροπή Max.Spindle | NM | 1100 | ||||||
| Σειρές ταχύτητας αξόνων | περιστροφή/λεπτό | 26-1700 (16 ταχύτητες) | ||||||
| Κεντρικό ύψος αξόνων | χιλ. | 250 | 280 | 325 | ||||
| Δύναμη μηχανών αξόνων | KW | 7.5 (10 HP) | ||||||
| Tailstock | ||||||||
| Διάμετρος tailstock του καλαμιού | χιλ. | Ø75 | ||||||
| Ταξίδι tailstock του καλαμιού | χιλ. | 150 | ||||||
| Κωνικότητα tailstock του καλαμιού | No.5 ΑΜ | |||||||
| Feeds&Threads (μετρική βίδα βιδών *inch) | ||||||||
| Διαμήκης τροφή | 0.044-1.48 mm/rpm (45 είδη) *0.044〜 0,148 in/rpm (45 είδη) | |||||||
| Διαγώνια τροφή | 0.022~0.74mm/rpm (45 είδη) *0.031-0.092 in/rpm (45 είδη) | |||||||
| Μετρικά νήματα | χιλ. | 0.5-80 (73 είδη ειδών *53) | ||||||
| Μορφωματικά νήματα | χιλ. | 0.5-40 (45 είδη ειδών *66) | ||||||
| Νήματα ίντσας | TPI | 7/1680 (47 είδη ειδών *47) | ||||||
| Diametral νήματα πισσών | DP | 7/8~160 (47 είδη ειδών *48) | ||||||
| Θέση εργαλείων | ||||||||
| Max.tool μέγεθος κνημών | χιλ. | 25X25 | ||||||
| Ταξίδι της τοπ φωτογραφικής διαφάνειας | χιλ. | 150 | ||||||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Βάρος μηχανών | κλ | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Τυποποιημένες διαμορφώσεις | |
| 3-σαγόνι τσοκ | κάλυψη βιδών μολύβδου |
| Σταθερό κέντρο tailstock | 4-τρόπος θέση εργαλείων |
| Φρένο ποδιών | Τυποποιημένο κουτί εργαλείων |
| Σταθερό υπόλοιπο (≥1500mm διαθέσιμο) | |
| Υπόλοιπο οπαδών (≥1500mm διαθέσιμο) | |
| Προαιρετικές διαμορφώσεις | ||
| 4-σαγόνι τσοκ | Μετασχηματιστής θέση εργαλείων | |
| Φρουρά τσοκ | Μετα φρουρά εργαλείων | |
| Οπίσθια φρουρά παφλασμών | Ζήστε κέντρο tailstock | |
| Πιάτο προσώπου | Πίνακας νημάτων | |
| Πιάτο κίνησης | Μυτερός-γυρίζοντας σύνδεση | |
| DRO | Στάση μεταφορών | |
| Διευθετήσιμα μαξιλάρια | Μπουλόνια αγκύρων |
|
| Κέντρο αξόνων και κεντρικό μανίκι | ||
| Σταθερό υπόλοιπο rest&Follow (≤1000mm διαθέσιμο) |
||
