Τόπος καταγωγής:
Κίνα
Μάρκα:
HD M&E
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
XK5046
Βίντεο

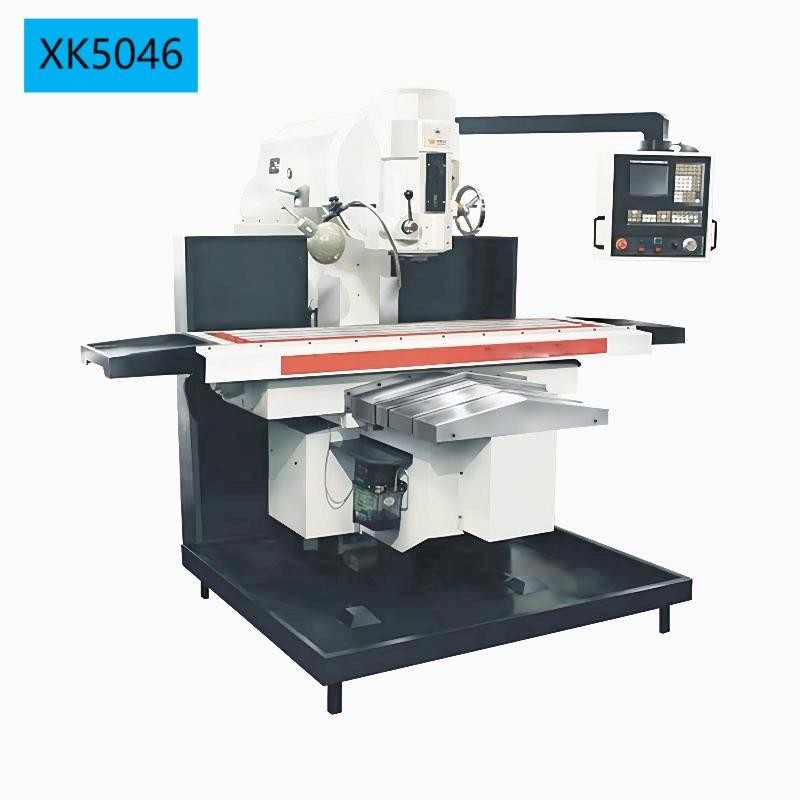

ΜΗΧΑΝΉ ΆΛΕΣΗΣ μηχανών άλεσης γόνατο-τύπων XK5046 CNC
Παρουσίαση προϊόντων
XK5046 είναι μια CNC κάθετη μηχανή άλεσης τύπων γονάτων, με την υψηλές ακαμψία και την ακρίβεια. Χ, το Υ, άξονας Ζ μπορεί να κάνει την επεξεργασία συνδέσμων.
Διαμόρφωση προϊόντων
| Στοιχείο | Μονάδα | XK5046 | XK5042 |
| Μέγεθος Worktable | χιλ. | 460×2000 | 420×1800 |
| Αυλάκωση Τ (N×W×D) | χιλ. | 3×18×100 | 3×18×100 |
| Μέγιστο ρουλεμάν φορτίων worktable | Κλ | 750 | 750 |
| Ταξίδι Longitudianl worktable (άξονας Χ) | χιλ. | 1400 | 1100 |
| Διαγώνιο ταξίδι worktable (Άξονας Υ) |
χιλ. | 400 | 400 |
| Κάθετο ταξίδι worktable (Άξονας Ζ) |
χιλ. | 375 | 375 |
| Κωνικότητα τρυπών αξόνων | 7:24 No.50 | 7:24 No.50 | |
| Διάμετρος αξόνων | χιλ. | ||
| Μέγιστο ταξίδι καλαμιών αξόνων | χιλ. | 85 | 85 |
| Απόσταση από το τέλος αξόνων στη worktable επιφάνεια | χιλ. | 125~500 | 125 ~ 500 |
| Απόσταση από κάθετο guideway στο κέντρο αξόνων | χιλ. | 520 | 520 |
| Απόσταση από κάθετο guideway στο κέντρο worktalbe | χιλ. | 320 ~ 720 | 350 ~ 750 |
| Απόσταση από τον άξονα κέντρο στο βραχίονα |
χιλ. | / | / |
| Βήματα ταχύτητας αξόνων | strps | 18 | 18 |
| Σειρά ταχύτητας αξόνων | r/min | 30 ~ 1500 | 30 ~ 1500 |
| Δύναμη κύριων μηχανών | KW | 11 | 11 |
| Περιστρεφόμενη ταχύτητα κύριων μηχανών | r/min | 960 | 960 |
| Σειρά ταχύτητας τροφών: Διαμήκες X/Y/Z |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Γρήγορη σειρά ταχύτητας τροφών: Διαμήκες Χ | mm/min | 4000 | 4000 |
| Διαγώνιο Υ | mm/min | 3000 | 3000 |
| Κάθετο Ζ | mm/min | 2000 | 2000 |
| Ακρίβεια προσδιορισμού θέσης | χιλ. | 0.025/300 | 0.025/300 |
| Να επανατοποθετήσει την ακρίβεια | χιλ. | 0,015 | 0,015 |
| Διάσταση μηχανών | χιλ. | 2250×2260×2300 | 2500×2600×2300 |
| Βάρος μηχανών | Κλ | 5500 | 5100 |
