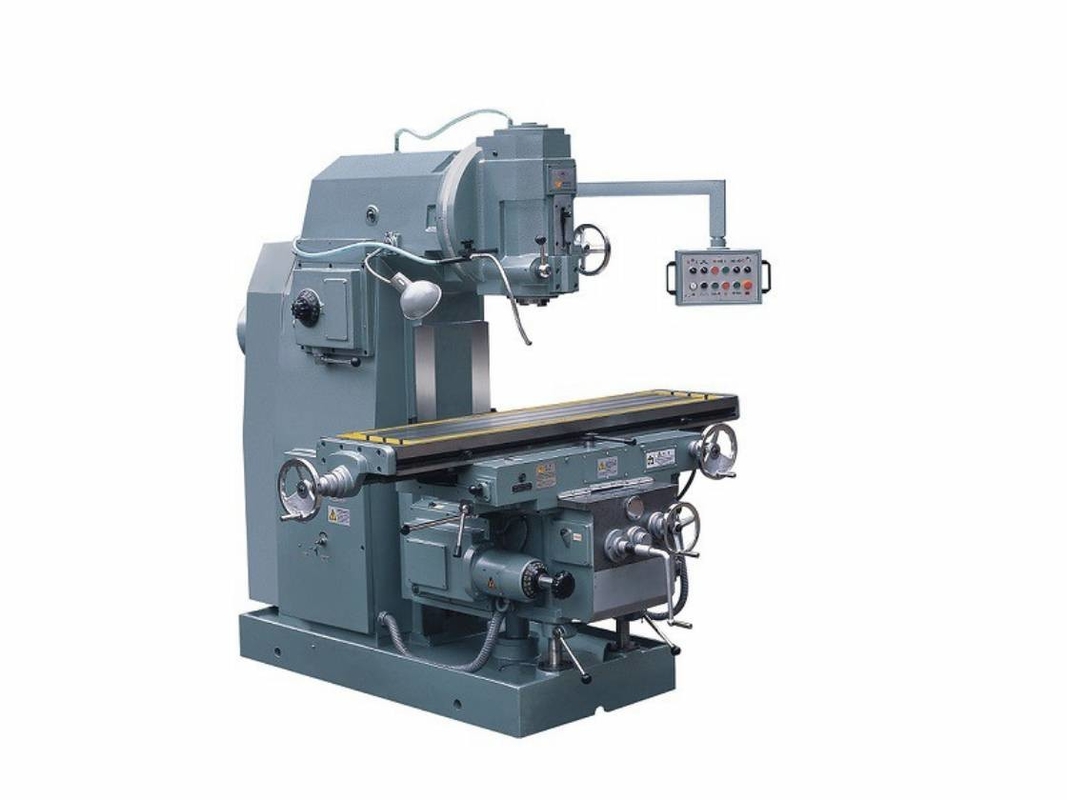

Xk5042 κάθετη CNC άλεσης υψηλή ακρίβεια 3 μηχανών CNC άξονα μύλος γονάτων
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | XK5042 CNC ΜΗΧΑΝΉ ΆΛΕΣΗΣ | Μέγεθος Worktable: | 420×1800 χιλ. |
|---|---|---|---|
| Αυλάκωση Τ (N×W×D): | 3×18×100 χιλ. | Μέγιστο ρουλεμάν φορτίων worktable: | 750 κλ |
| Ταξίδι Longitudianl worktable (άξονας Χ): | 1100 χιλ. | Διαγώνιο ταξίδι worktable (άξονας Υ): | 400 χιλ. |
| Κάθετο ταξίδι worktable (άξονας Ζ): | 375 χιλ. | Δύναμη κύριων μηχανών: | 11 KW |
| Διάσταση μηχανών: | 2500×2600×2300 χιλ. | Βάρος μηχανών: | 5100 κλ |
| Επισημαίνω |
Υψηλή CNC άλεσης ακρίβειας κάθετη μηχανή,Xk5042 κάθετη CNC άλεσης μηχανή,Υψηλή ακρίβεια 3 CNC άξονα μύλος γονάτων |
||
Περιγραφή του προϊόντος
Υψηλή ΜΗΧΑΝΉ ΆΛΕΣΗΣ μηχανών άλεσης γόνατο-τύπων ακρίβειας XK5042 CNC
Παρουσίαση προϊόντων
XK5042 CNC κάθετη μηχανή άλεσης, με την υψηλή δομική ακαμψία και την ακριβή σταθερότητα. Εξοπλισμένο με τη υψηλή επίδοση CNC το σύστημα, μπορεί να πραγματοποιήσει το Χ, Υ, τροφή συνδέσμων συντεταγμένων Ζ. Η μηχανή έχει τις πλήρεις λειτουργίες, υψηλός βαθμός της αυτοματοποίησης, της εύκολης λειτουργίας και της αξιόπιστης απόδοσης. Αυτή η εργαλειομηχανή είναι κατάλληλη για ποικίλη σύνθετη μορφή, υψηλή ακρίβεια των μερών της ενιαίας και παραγωγής batch, όπως το CAM, το δείγμα, ο κύβος, το αυλάκι τόξων, κ.λπ… Ευρέως χρησιμοποιημένος στην κατεργασία των βιομηχανιών.
Διαμόρφωση προϊόντων
| Στοιχείο | Μονάδα | XK5046 | XK5042 |
| Μέγεθος Worktable | χιλ. | 460×2000 | 420×1800 |
| Αυλάκωση Τ (N×W×D) | χιλ. | 3×18×100 | 3×18×100 |
| Μέγιστο ρουλεμάν φορτίων worktable | Κλ | 750 | 750 |
| Ταξίδι Longitudianl worktable (άξονας Χ) | χιλ. | 1400 | 1100 |
| Διαγώνιο ταξίδι worktable (Άξονας Υ) |
χιλ. | 400 | 400 |
| Κάθετο ταξίδι worktable (Άξονας Ζ) |
χιλ. | 375 | 375 |
| Κωνικότητα τρυπών αξόνων | 7:24 No.50 | 7:24 No.50 | |
| Διάμετρος αξόνων | χιλ. | ||
| Μέγιστο ταξίδι καλαμιών αξόνων | χιλ. | 85 | 85 |
| Απόσταση από το τέλος αξόνων στη worktable επιφάνεια | χιλ. | 125~500 | 125 ~ 500 |
| Απόσταση από κάθετο guideway στο κέντρο αξόνων | χιλ. | 520 | 520 |
| Απόσταση από κάθετο guideway στο κέντρο worktalbe | χιλ. | 320 ~ 720 | 350 ~ 750 |
| Απόσταση από τον άξονα κέντρο στο βραχίονα |
χιλ. | / | / |
| Βήματα ταχύτητας αξόνων | strps | 18 | 18 |
| Σειρά ταχύτητας αξόνων | r/min | 30 ~ 1500 | 30 ~ 1500 |
| Δύναμη κύριων μηχανών | KW | 11 | 11 |
| Περιστρεφόμενη ταχύτητα κύριων μηχανών | r/min | 960 | 960 |
| Σειρά ταχύτητας τροφών: Διαμήκες X/Y/Z |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Γρήγορη σειρά ταχύτητας τροφών: Διαμήκες Χ | mm/min | 4000 | 4000 |
| Διαγώνιο Υ | mm/min | 3000 | 3000 |
| Κάθετο Ζ | mm/min | 2000 | 2000 |
| Ακρίβεια προσδιορισμού θέσης | χιλ. | 0.025/300 | 0.025/300 |
| Να επανατοποθετήσει την ακρίβεια | χιλ. | 0,015 | 0,015 |
| Διάσταση μηχανών | χιλ. | 2250×2260×2300 | 2500×2600×2300 |
| Βάρος μηχανών | Κλ | 5500 | 5100 |
Τα κυριότερα σημεία του προϊόντος
Υψηλή ΜΗΧΑΝΉ ΆΛΕΣΗΣ μηχανών άλεσης γόνατο-τύπων ακρίβειας XK5042 CNC Παρουσίαση προϊόντων XK5042 CNC κάθετη μηχανή άλεσης, με την υψηλή δομική ακαμψία και την ακριβή σταθερότητα. Εξοπλισμένο με τη υψηλή επίδοση CNC το σύστημα, μπορεί να πραγματοποιήσει το Χ, Υ, τροφή συνδέσμων συντεταγμένων Ζ. Η μηχ...
