Τόπος καταγωγής:
Κίνα
Μάρκα:
HD M&E
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
XK6042
Βίντεο

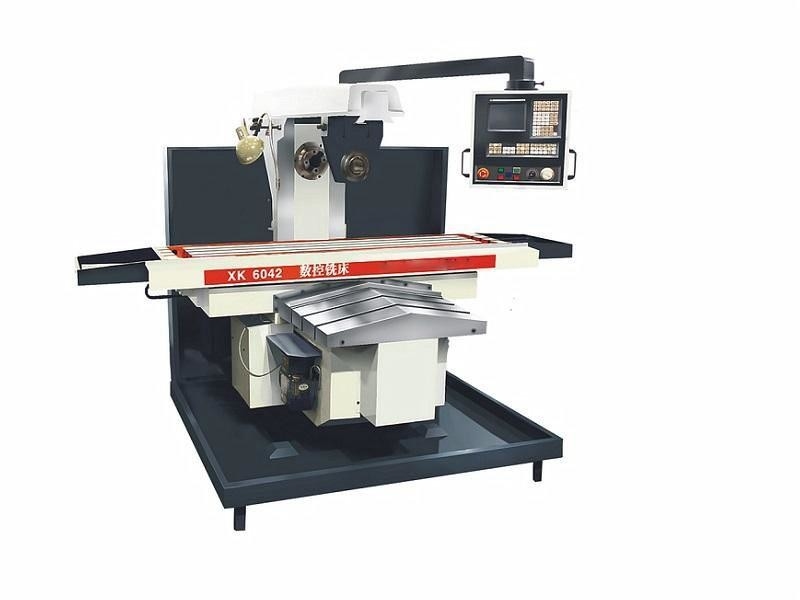

ΜΗΧΑΝΉ ΆΛΕΣΗΣ μηχανών άλεσης γόνατο-τύπων υψηλής ακρίβειας XK6042 CNC
Παρουσίαση προϊόντων
Αυτή η μηχανή είναι μια CNC οριζόντια μηχανή άλεσης γόνατο-τύπων με την υψηλή δομική ακαμψία και την ακριβή σταθερότητα. Εξοπλισμένο με ένα υψηλής απόδοσης CNC σύστημα, μπορεί να πραγματοποιήσει τη συντονισμένη τροφή των συντεταγμένων Χ, Υ και Ζ. Η εργαλειομηχανή έχει τις πλήρεις λειτουργίες, υψηλός βαθμός της αυτοματοποίησης, της απλής λειτουργίας και της αξιόπιστης απόδοσης.
Αυτή η εργαλειομηχανή είναι κατάλληλη για το μονό κομμάτι και τη μαζική παραγωγή των διάφορων μερών με τις σύνθετες απαιτήσεις μορφών και υψηλής ακρίβειας, όπως τα έκκεντρα, τα πρωτότυπα, η σκιαγράφηση, τα τοξοειδή αυλάκια, κ.λπ. Χρησιμοποιείται ευρέως στις διάφορες βιομηχανίες της κατεργασίας.
Διαμόρφωση προϊόντων
| Στοιχείο | Μονάδα | XK6045 | XK6042 |
| Μέγεθος Worktable | χιλ. | 450×1800 | 420×1800 |
| Αυλάκωση Τ (N×W×D) | χιλ. | 5×18×80 | 3×18×100 |
| Μέγιστο ρουλεμάν φορτίων worktable | Κλ | 750 | 750 |
| Ταξίδι Longitudianl worktable (άξονας Χ) | χιλ. | 1100 | 1100 |
| Διαγώνιο ταξίδι worktable (Άξονας Υ) |
χιλ. | 350 | 400 |
| Κάθετο ταξίδι worktable (Άξονας Ζ) |
χιλ. | 375 | 375 |
| Κωνικότητα τρυπών αξόνων | 7:24 No.50 | 7:24 No.50 | |
| Διάμετρος αξόνων | χιλ. | Φ50 | Φ50 |
| Μέγιστο ταξίδι καλαμιών αξόνων | χιλ. | / | / |
| Απόσταση από το τέλος αξόνων στη worktable επιφάνεια | χιλ. | 95 ~ 465 | 125 ~ 500 |
| (κέντρο αξόνων) | (κέντρο αξόνων) | ||
| Απόσταση από κάθετο guideway στο κέντρο αξόνων | χιλ. | / | / |
| Απόσταση από κάθετο guideway στο κέντρο worktalbe | χιλ. | 304 ~ 654 | 350 ~ 750 |
| Απόσταση από τον άξονα κέντρο στο βραχίονα |
χιλ. | 182 | 200 |
| Βήματα ταχύτητας αξόνων | strps | 20 | 18 |
| Σειρά ταχύτητας αξόνων | r/min | 18 ~ 1400 | 30 ~ 1500 |
| Δύναμη κύριων μηχανών | KW | 11 | 11 |
| Περιστρεφόμενη ταχύτητα κύριων μηχανών | r/min | 1460 | 960 |
| Σειρά ταχύτητας τροφών: Διαμήκες X/Y/Z |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Γρήγορη σειρά ταχύτητας τροφών: Διαμήκες Χ | mm/min | 4000 | 4000 |
| Διαγώνιο Υ | mm/min | 3000 | 3000 |
| Κάθετο Ζ | mm/min | 2000 | 2000 |
| Ακρίβεια προσδιορισμού θέσης | χιλ. | 0.025/300 | 0.025/300 |
| Να επανατοποθετήσει την ακρίβεια | χιλ. | 0,015 | 0,015 |
| Διάσταση μηχανών | χιλ. | 2250×2260×2047 | 2500×2600×2047 |
| Βάρος μηχανών | Κλ | 5500 | 5100 |
