Τόπος καταγωγής:
Κίνα
Μάρκα:
HD M&E
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
XK5025B/XK5030B
Βίντεο

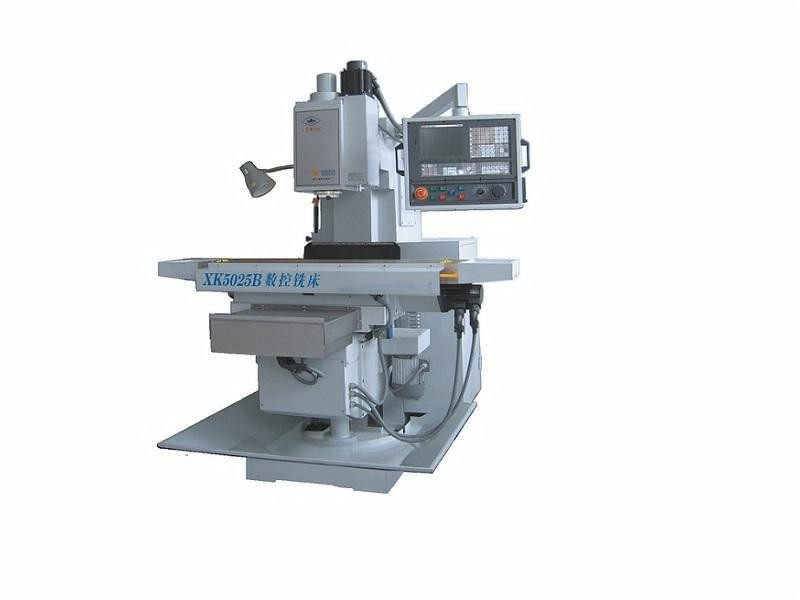

Υψηλή ΜΗΧΑΝΉ ΆΛΕΣΗΣ μηχανών άλεσης γόνατο-τύπων ακαμψίας και ακρίβειας XK5025B/XK5030B CNC
Παρουσίαση προϊόντων
XK5025B/XK5030B είναι μια CNC κάθετη μηχανή άλεσης τύπων γονάτων, με την υψηλές ακαμψία και την ακρίβεια. Χ, το Υ, άξονας Ζ μπορεί να κάνει την επεξεργασία συνδέσμων.
Διαμόρφωση προϊόντων
| Στοιχείο | Μονάδα | XK5025B | XK5030B |
| Μέγεθος Worktable | χιλ. | 250×1100 | 300×1100 |
| Αυλάκωση Τ (N×W×D) | χιλ. | 3×14×63 | 3×14×63 |
| Μέγιστο ρουλεμάν φορτίων worktable | Κλ | 280 | 280 |
| Ταξίδι worktable (X/Y/Z) | χιλ. | 500/260/90 | 580/260/90 |
| Κωνικότητα τρυπών αξόνων | 7:24 No.40 | 7:24 No.40 | |
| Διάμετρος αξόνων | χιλ. | / | / |
| Μέγιστο ταξίδι καλαμιών αξόνων | χιλ. | 90 | 90 |
| Απόσταση από το τέλος αξόνων στη worktable επιφάνεια | χιλ. | 70 ~ 430 | 70 ~ 430 |
| Απόσταση από κάθετο guideway στο κέντρο αξόνων | χιλ. | 290 | 290 |
| Απόσταση από κάθετο guideway στο κέντρο worktalbe | χιλ. | 160~ 420 | 160 ~ 420 |
| Απόσταση από τον άξονα κέντρο στο βραχίονα | χιλ. | / | / |
| Βήματα ταχύτητας αξόνων | strps | αναστροφέας | αναστροφέας |
| Σειρά ταχύτητας αξόνων | r/min | 200 ~ 2500 | 200 ~ 2500 |
| Δύναμη κύριων μηχανών | KW | 4 | 4 |
| Περιστρεφόμενη ταχύτητα κύριων μηχανών | r/min | 5000 | 5000 |
| Σειρά ταχύτητας τροφών: X/Y/Z | mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 800 | 5 ~ 800 | |
| Γρήγορη σειρά ταχύτητας τροφών: X/Y/Z | mm/min | 3000/3000/1500 | 3000/3000/1500 |
| Ακρίβεια προσδιορισμού θέσης | χιλ. | 0.025/300 | 0.025/300 |
| Να επανατοποθετήσει την ακρίβεια | χιλ. | 0,015 | 0,015 |
| Διάσταση μηχανών | χιλ. | 1500×1470×1800 | 1500×1470×1800 |
| Βάρος μηχανών | Κλ | 1800 | 1800 |
