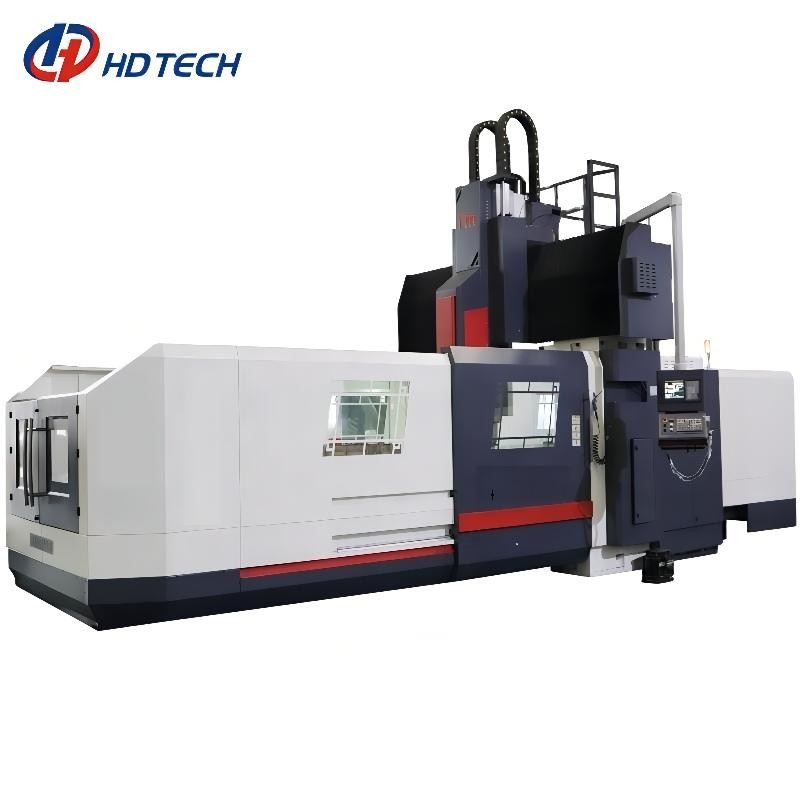

Υψηλή κεντρική SP2240F Dcmc διπλή στήλη κατεργασίας ατσάλινων σκελετών ακαμψίας
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | Επεξεργαμένος στη μηχανή κέντρο στηλών SP2240F Dcmc διπλό | Μέγεθος Worktable: | 4000x2000mm |
|---|---|---|---|
| Διαμήκες ταξίδι Χ άξονας: | 4200mm | Διαγώνιος άξονας ταξιδιού Υ: | 2250mm |
| Κάθετος άξονας ταξιδιού Ζ: | 1000mm | Max.Load ρουλεμάν worktable: | 12000kg |
| Max.Spindle ταχύτητα: | 6000rpm | Απόσταση μεταξύ δύο στηλών: | 2400mm |
| Απόσταση από την επιτραπέζια επιφάνεια στη μύτη αξόνων: | 2501250mm | Μέγεθος αυλακώσεων Τ: | 11*22*160mm |
| Επισημαίνω |
Υψηλό επεξεργαμένος στη μηχανή κέντρο ατσάλινων σκελετών ακαμψίας,SP2240F επεξεργαμένος στη μηχανή κέντρο ατσάλινων σκελετών,Διπλό κέντρο μηχανών στηλών Dcmc |
||
Περιγραφή του προϊόντος
ΥΨΗΛΌ ΕΠΕΞΕΡΓΑΜΈΝΟΣ ΣΤΗ ΜΗΧΑΝΉ ΚΈΝΤΡΟ ΣΤΗΛΏΝ ΑΚΑΜΨΊΑΣ SP2240F DCMC ΔΙΠΛΌ
Επίδειξη προϊόντων
SP2240F το επεξεργαμένος στη μηχανή κέντρο ατσάλινων σκελετών κληρονομεί τα πλεονεκτήματα της παραδοσιακής ισχυρής ακαμψίας πλαισίων βάσεων εργαλειομηχανών ατσάλινων σκελετών, συμμετρική δομή, ισχυρή σταθερότητα και ούτω καθεξής, και εισάγει την προηγμένη δυναμική άκαμπτη έννοια σχεδίου για να βελτιστοποιήσει το σχέδιο των κινούμενων μερών. Η μηχανή έχει την υψηλή ροπή και τα καλά γρήγορα χαρακτηριστικά απάντησης, κατάλληλες για το αυτοκίνητο, τη φόρμα, το αεροδιάστημα, το υλικό και άλλους τομείς μηχανικής επεξεργασίας.
Το επεξεργαμένος στη μηχανή κέντρο SP2240F ατσάλινων σκελετών είναι μια κάθετος κεντρικής οργάνωσης κατεργασίας στον άξονα αξόνων και το worktable. Αποτελείται από μια τοπ ακτίνα και μια διπλή στήλη, με μια διαγώνια ακτίνα στη μέση. Είναι ιδιαίτερα κατάλληλο για τα μεγάλα κομμάτια προς κατεργασία και τα κομμάτια προς κατεργασία με τις σύνθετες μορφές, και τώρα όλο και περισσότερο ευρέως χρησιμοποιείται.
SP2240F γενικό σχεδιάγραμμα εργαλειομηχανών κεντρικά κατεργασίας ατσάλινων σκελετών για τη σταθερή σταθερή ακτίνα δομή πλαισίων ατσάλινων σκελετών στηλών, που αποτελείται κυρίως από το κρεβάτι, τον πάγκο εργασίας, τη στήλη, την ακτίνα, τη σέλα, τον κριό, το υδραυλικό σύστημα, το σύστημα λίπανσης, το σύστημα ψύξης και διήθησης, τη συσκευή αφαίρεσης τσιπ, cantilever τη λειτουργούσα επιτροπή και τα ηλεκτρονικά τμήματα συστημάτων ελέγχου. Το κρεβάτι και worktable αποτελείται από τον υψηλής αντοχής χυτοσίδηρο και την άμμο ρητίνης. Χ ο οδηγός άξονα υιοθετεί τη βαρέων καθηκόντων δομή υποστήριξης οδηγών, η θέση και ο αριθμός υψηλός-συμπεριφοράς του φραγμού φωτογραφικών διαφανειών τακτοποιούνται εύλογα σε κάθε γραμμικό οδηγό κυλίνδρων σύμφωνα με τη μηχανική αρχή, έτσι ώστε η εργαλειομηχανή μπορεί να πάρει την υψηλή ακαμψία και τη μακροπρόθεσμη σταθερή ακρίβεια.
Τυποποιημένα εξαρτήματα
διπλοί μεταφορείς τσιπ τύπων βιδών, ένας μεταφορέας τσιπ τύπων αλυσίδων
ελαιοψυκτήρας αξόνων, αποβουτυρωτής πετρελαίου δίσκων, ελεύθερος μειωτής mainlenance 10years
φρένο ποδιών, σκάλα
Κύριες τεχνικές παράμετροι
| Στοιχείο | Μονάδα | SP2230F | SP2240F |
| Χ ταξίδι άξονα | χιλ. | 3200 | 4200 |
| Ταξίδι άξονα Υ | χιλ. | 2250 | 2250 |
| Ταξίδι άξονα Ζ | χιλ. | 1000 | 1000 |
| Απόσταση από την επιτραπέζια επιφάνεια μύτη αξόνων |
χιλ. | 250-1250 | 250-1250 |
| Απόσταση από την επιτραπέζια επιφάνεια έδαφος |
χιλ. | 795 | 795 |
| Απόσταση μεταξύ δύο στηλών | χιλ. | 2400 | 2400 |
| Μήκος Worktable | χιλ. | 3000 | 4000 |
| Πλάτος Worktable | χιλ. | 2000 | 2000 |
| Μέγιστο ρουλεμάν φόρτωσης του πίνακα | κλ | 10000 | 12000 |
| Μέγεθος αυλακώσεων Τ | χιλ. | 11*22*160 | 11*22*160 |
| Τετραγωνικό μέγεθος κριού | χιλ. | 400x400 | 400x400 |
| Δύναμη κύριων μηχανών | KW | 30/37 | 30/37 |
| Ταχύτητα αξόνων | περιστροφή/λεπτό | 6000 | 6000 |
| Ροπή αξόνων | NM | 1000 | 1000 |
| Κωνικότητα αξόνων | # | 50 | 50 |
| Δύναμη στερέωσης εργαλείων | kgf | 1800±10% | 1800±10% |
| Γρήγορη ταχύτητα τροφών (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Βάρος μηχανών | Τ | 36 | 37 |
