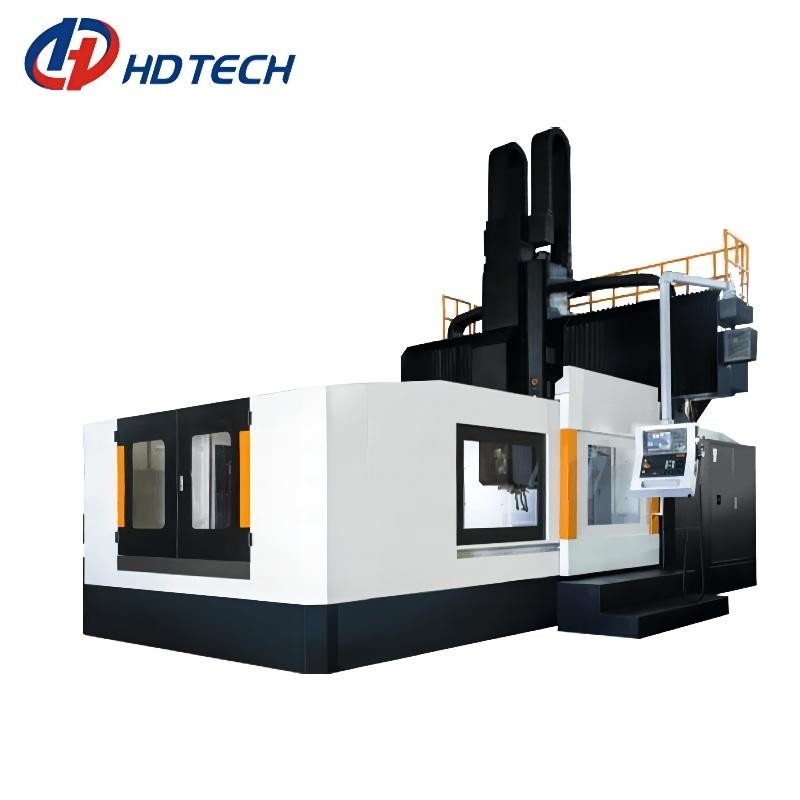

Βαρέων καθηκόντων κεντρική Sp2560 υψηλή ακρίβεια κατεργασίας ατσάλινων σκελετών με την ευρύτερη λειτουργώντας σειρά
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | SP2540/SP2560 CNC επεξεργαμένος στη μηχανή κέντρο ατσάλινων σκελετών | Μέγεθος Worktable: | 4000x2500 6000x2500mm |
|---|---|---|---|
| Διαμήκες ταξίδι Χ άξονας: | 4200/6200mm | Διαγώνιος άξονας ταξιδιού Υ: | 2900mm |
| Κάθετος άξονας ταξιδιού Ζ: | 1000mm | Max.Load ρουλεμάν worktable: | 16000/20000kg |
| Max.Spindle ταχύτητα: | 6000rpm | Απόσταση μεταξύ δύο στηλών: | 3000mm |
| Απόσταση από την επιτραπέζια επιφάνεια στη μύτη αξόνων: | 2501250mm | Μέγεθος αυλακώσεων Τ: | 11*28*200mm |
| Επισημαίνω |
Sp2560 επεξεργαμένος στη μηχανή κέντρο ατσάλινων σκελετών,Υψηλό επεξεργαμένος στη μηχανή κέντρο ατσάλινων σκελετών ακρίβειας,Υψηλό βαρέων καθηκόντων επεξεργαμένος στη μηχανή κέντρο ακρίβειας |
||
Περιγραφή του προϊόντος
ΒΑΡΕΩΝ ΚΑΘΗΚΌΝΤΩΝ ΕΠΕΞΕΡΓΑΜΈΝΟΣ ΣΤΗ ΜΗΧΑΝΉ ΚΈΝΤΡΟ ΣΤΗΛΏΝ SP2540/SP2560 DCMC ΔΙΠΛΌ ΜΕ ΤΗΝ ΕΥΡΎΤΕΡΗ ΛΕΙΤΟΥΡΓΏΝΤΑΣ ΣΕΙΡΆ
Αυτό το διπλό επεξεργαμένος στη μηχανή κέντρο στηλών, που εδρεύει στις παραδοσιακές απαιτήσεις σχεδίου της υψηλής ακαμψίας, της συμμετρικής δομής και της ισχυρής σταθερότητας, αυτό υιοθετεί την προηγμένη έννοια σχεδίου της δυναμικής ακαμψίας, βελτιστοποιώντας εν τω μεταξύ τα κινούμενα μέρη. Χαρακτηρισμένο από τη μεγάλη ροπή και τη γρήγορη απάντηση, είναι η πρώτη επιλογή για την κατεργασία της περιοχής που καλύπτει ευρέως όπως το αυτοκίνητο, η φόρμα, το αεροδιάστημα, στρατιωτικός και το υλικό.
1. Υψηλή ακαμψία και αξιόπιστη ακρίβεια.
Τα σημαντικότερα συστατικά όπως η βάση, worktable, στήλη, ακτίνα, κίνηση βασίζουν και φορτώνουν όλα είναι φορμαρισμένα με τη αριστοκρατική άμμο ρητίνης ενώ γίνεται κοντά υψηλή - ποιότητα γκρίζος χυτοσίδηρος. Η υπόλοιπη πίεση απελευθερώνεται μέσω της περιεκτικής θερμικής επεξεργασίας. Επιπλέον, με τις καλά διανεμημένες ποσότητες ενισχύστε τα πλευρά, η μηχανή είναι εγγυημένη με τη δύναμη, την ακαμψία και τη σταθερότητα. Χ, οι άξονες Υ ισχύουν με γραμμικά guideways κυλίνδρων βαριών φορτίων, που χαρακτηρίζονται από την υψηλή ακαμψία και την καλή δυναμική ακρίβεια. Το μέρος μετάδοσης και σε στους τρεις άξονες εγκαθίσταται με τη λείανση των διπλών βιδών σφαιρών καρυδιών της μεγάλης διαμέτρου, η οποία χαρακτηρίζεται από τη συμπαγή δομή, την ομαλές κίνηση και τη υψηλή ακρίβεια. Ο υποστηρικτής στις βίδες σφαιρών εφαρμόζεται με υψηλό - ρουλεμάν ποιοτικών ταϊβανικό εμπορικών σημάτων. Οι και οι δύο άκρες προ-τεντώνονται, οι οποίες μικραίνουν την απώλεια ακρίβειας κατά τη διάρκεια της θερμικής επέκτασης. Αυτά τα δύο μέρη συνθέτουν το σταθεροποιημένο, ισχυρό μηχανικό σύστημα μετάδοσης. Η ακτίνα σχεδιάζεται της περπατημένης κατασκευής, κατά συνέπεια η μεγάλη έκταση διατομής και guideway, μικρότερη απόσταση από το κέντρο αξόνων guideway, μικρότερο πέρα από τη ροπή στροφής, όλη η εγγύηση η καλή άκαμπτη δομή. Το ταϊβανικό εμπορικό σήμα, εξειδικευμένος άξονας για το διπλό επεξεργαμένος στη μηχανή κέντρο στηλών, αυτό λαδώνεται από το λίπος, το οποίο εξασφαλίζει τον άξονα με τη σταθερή, σταθερή λίπανση. Εν τω μεταξύ σώζει την υπηρεσία συντήρησης. Ο άξονας που στερεώνει και Η.Ε-που στερεώνει υιοθετείται με τον υδραυλικό τύπο, ο οποίος είναι καταλληλότερος για τη μεγάλη κοπή ροπής με το χαμηλό ποσοστό ελαττωμάτων. Ο μετατροπέας εργαλείων βρίσκεται στη αριστερή πλευρά της στήλης, του τύπου δίσκων 24T.
2. Υψηλή ακρίβεια, και δυναμική απάντηση.
Το μέτωπο αξόνων εγκαθίσταται με 4 ομάδες ρουλεμάν φ90, ενώ στο τέλος ισχύει με το ρουλεμάν κυλίνδρων, το οποίο επιτρέπει τον άξονα όχι μόνο με την υψηλή ακαμψία αλλά και με την υψηλή περιστροφική ακρίβεια. Η μετάδοση μηχανών αξόνων λαμβάνεται μέσω της άμεσης σύνδεσης της μονάδας αξόνων και της υψηλής σύζευξης ακαμψίας. Εδώ, για τη σύζευξη χρησιμοποιούμε το διάσημο γερμανικό εμπορικό σήμα MAYR. Όποιος εξασφαλίζει την καλύτερη ταχύτητα απάντησης προσανατολισμού κατεργασίας και την ποιότητα και την ακρίβεια επιφάνειας. Γραμμικά guideways Χ κυλίνδρων και οι άξονες Υ χαρακτηρίζονται από την υψηλή ακρίβεια και μεγάλος φορτώστε εκ των προτέρων, με τον της τριβής συντελεστή μόνο 0,002. Όποιος μικραίνει ιδιαίτερα να συρθεί μηχανών. Οι μηχανές μετάδοσης σε τρεις άξονες συνδέονται άμεσα με το μειωτή εργαλείων STOBER, ο οποίος βελτιώνει την ακρίβεια μετάδοσης σίτισης και εξασφαλίζει επίσης την τέμνουσα ροπή. Ο άξονας Ζ σχεδιάζεται του υδραυλικού διπλού ισορροπημένου κυλίνδρου, η ο οποίος δυναμική απάντηση είναι πολύς πιό σύντομα. Και ολόκληρη η δομή είναι πιό εφικτή για τη συντήρηση.
3. Υψηλή αποδοτικότητα
Η ταχύτητα 6000rpm αξόνων, εκτίμησε τη ροπή 143.3NM Max.rapid η τροφή τριών αξόνων είναι 10 m/min, με το τέμνον ποσοστό τροφών 8 m/min
4. Ευρύτερη λειτουργώντας σειρά
Έναντι του παρόμοιου επεξεργαμένος στη μηχανή κέντρου στηλών μεγέθους διπλού, η μεγαλύτερη απόσταση 3,0 Μ μεταξύ της στήλης δύο παρέχει την ευρύτερη περιοχή κατεργασίας.
5. Τυποποιημένα εξαρτήματα
διπλοί μεταφορείς τσιπ τύπων βιδών, ένας μεταφορέας τσιπ τύπων αλυσίδων
ελαιοψυκτήρας αξόνων, αποβουτυρωτής πετρελαίου δίσκων, 10 ελεύθερων έτη μειωτών mainlenance
φρένο ποδιών, σκάλα
Κύριες τεχνικές παράμετροι
| Στοιχείο | Μονάδα | SP2540 | SP2560 |
| Χ ταξίδι άξονα | χιλ. | 4200 | 6200 |
| Ταξίδι άξονα Υ | χιλ. | 2900 | 2900 |
| Ταξίδι άξονα Ζ | χιλ. | 1000 | 1000 |
| Απόσταση από την επιτραπέζια επιφάνεια μύτη αξόνων |
χιλ. | 250-1250 | 250-1250 |
| Απόσταση από την επιτραπέζια επιφάνεια έδαφος |
χιλ. | 855 | 855 |
| Απόσταση μεταξύ δύο στηλών | χιλ. | 3000 | 3000 |
| Μήκος Worktable | χιλ. | 4000 | 6000 |
| Πλάτος Worktable | χιλ. | 2500 | 2500 |
| Μέγιστο ρουλεμάν φόρτωσης του πίνακα | κλ | 16000 | 20000 |
| Μέγεθος αυλακώσεων Τ | χιλ. | 11*28*200 | 11*28*200 |
| Δύναμη κύριων μηχανών | KW | 22/26 | 22/26 |
| Ταχύτητα αξόνων | περιστροφή/λεπτό | 6000 | 6000 |
| Ροπή αξόνων | NM | 560 | 560 |
| Κωνικότητα αξόνων | # | 50 | 50 |
| Δύναμη στερέωσης εργαλείων | kgf | 1800±10% | 1800±10% |
| Γρήγορη ταχύτητα τροφών (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Βάρος μηχανών | Τ | 38 | 43 |
Συσκευασία
FAQ
Q1: Πώς είναι η εξουσιοδότηση;
Α1: Ο χρόνος εξουσιοδότησης είναι 12 μήνες μετά από την ημερομηνία BL.
Q2: Μπορούμε να επισκεφτούμε το εργοστάσιό σας πριν από τη διαταγή;
A2: Sure.All νέος και οι παλιοί φίλοι χαιρετίζονται για να μας επισκεφτούν στο εργοστάσιό μας. Εκτός αυτού, μπορούμε να σας πάρουμε στο σταθμό ή τον αερολιμένα εάν είναι απαραίτητο.
Q3: Έχετε ένα απόθεμα;
A3: Θλιβερές, οι περισσότερες από τις μηχανές μας δεν έχουν το απόθεμα, παράγουμε πάντα σύμφωνα με τη διαταγή.
Q4: Ποιο είναι το MOQ;
A4: Ένα σύνολο μόνο.
Q5: Πόσο περίπου η ποιότητά σας;
A5: Έχουμε εγκρίνει το ISO9001: 2008 περιβαλλοντικό σύστημα διαχείρισης ποιοτικής διαχείρισης system.ISO14001, διεθνές επαγγελματικό σύστημα διαχείρισης υγειών και ασφαλειών OHSAS18001, και κοινωνική υπευθυνότητα 8000 (SA8000). Έτσι μπορείτε να είστε σίγουροι των ποιοτικών προϊόντων μας και των καλύτερων υπηρεσιών μας.
Q6: Έχετε τους επαγγελματικούς μηχανικούς;
A6: Τα Yes.we έχουν τους επαγγελματικούς μηχανικούς και τους σχεδιαστές. Μπορούμε να παρέχουμε τις υπηρεσίες cOem.
Q7: Μπορείτε να παρέχετε τις προσαρμοσμένες μηχανές;
A7: Ναι, μπορούμε να σχεδιάσουμε και κατασκευή σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.
