Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
MDH40P
Βίντεο
Βίντεο
Βίντεο
Βίντεο

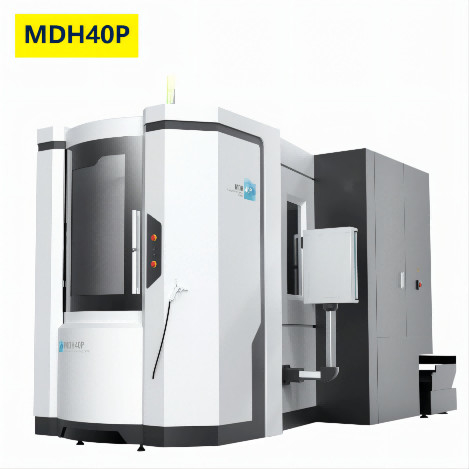

MDH40P διπλό cnc υψηλής ταχύτητας της Κίνας επεξεργαμένος στη μηχανή κέντρου παλετών οριζόντιο επεξεργαμένος κέντρο
Παρουσίαση προϊόντων
Ο τόρνος χρησιμοποιείται ευρέως στη στρατιωτικοί βιομηχανία, το αεροδιάστημα, το αυτοκίνητο, τη φόρμα, κατασκευαστικές μηχανημάτων και άλλες βιομηχανίες. Η άλεση και το τρύπημα τεσσάρων πλευρών μπορούν να ολοκληρωθούν αυτόματα σε μια στερέωση των μερών. Διάτρυση, διεύρυνση, διεύρυνση και τρύπημα. Έχει τα πλεονεκτήματα του υψηλού βαθμού της αυτοματοποίησης, της ισχυρής αξιοπιστίας, της απλής λειτουργίας, της κατάλληλης και ευχάριστης, όμορφης γενικής μορφής, υψηλός βαθμός της μηχανικής και ηλεκτρικής ολοκλήρωσης.
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις |
| • Δύο ταχυτήτων εσωτερικός άξονας μετάδοσης | •Περιστροφική πλάκα BRT CNC |
| • Κοίλο σύστημα ψύξης βιδών | • Ψύξη ψεκασμού |
| •Αυτόματο σύστημα αλλαγής εργαλείων | •Υψηλή δροσίζοντας μονάδα |
| • Μεταφορέας τσιπ βιδών (και οι δύο πλευρές) | • Δροσίζοντας συσκευή αξόνων |
| •Αυτόματο σύστημα λίπανσης (άξονας) | •Ηλεκτρική συσκευή ελέγχου γραφείων θερμοστατική |
| • Άκαμπτο τρύπημα | • Ανυψωτικός μεταφορέας τσιπ |
| •Ηλεκτρικός ανταλλάκτης θερμότητας γραφείων | •Κυβερνήτης κιγκλιδωμάτων |
| • Δροσίζοντας συσκευή αξόνων | •M30 αυτόματος δύναμη-από τη συσκευή |
| •Κλειστή προστατευτική κάλυψη | |
| • Rs-232 σύστημα μετάδοσης στοιχείων |
Κύριες τεχνικές παράμετροι
| Πρότυπο προϊόντων | Μονάδα | MDH40P | MDH50PS |
| Μέγεθος Worktable (L*W) | χιλ. | 400X400 | 500X500 |
| No.of παλέτα | 2 | ||
| Επιτραπέζιος τύπος | Η ΤΠ επιλέγει: BRT | ||
| Επιτραπέζια ευρετηρίαση | ΑΥΤΟ (1° X360°) BRT (0.001° X360°) |
||
| Χρόνος επιτραπέζιας ευρετηρίασης | S | 1.9 (90°) | |
| Μεταβαλλόμενος χρόνος παλετών | S | 5 | |
| Μέγιστο επιτραπέζιο φορτίο | Κλ | 400 | |
| X/Y/Z-άξονας ταξίδι | χιλ. | 630/620/710 | |
| X/Y/Z τύπος τρόπων οδηγών άξονα | Γραμμικό guideway κυλίνδρων | ||
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 80-700 | |
| Απόσταση από τη μύτη αξόνων στον πίνακα | χιλ. | 150-860 | |
| Γρήγορο πέρασμα του άξονα X/Y/Z | m/min | 60 | |
| Τέμνον ποσοστό τροφών | 1-40000 | ||
| Κωνικότητα αξόνων | No.40 (7:24) | ||
| Ανώτατη ταχύτητα αξόνων | περιστροφή/λεπτό | 10000 (άμεσος-κίνηση) Επιλέξτε: 12000 (άμεσος-κίνηση) |
|
| Δύναμη μηχανών αξόνων (Continueous/30 λ.) |
KW | 10000rpm: 7.5/11 12000rpm: 7.5/11 |
|
| Ικανότητα περιοδικών εργαλείων | Τ | 40 (επιλέξτε: 60/80/120) |
|
| Τύπος κνημών εργαλείων | BT40 | ||
| Μέγιστο μήκος εργαλείων | χιλ. | 350 | |
| Μέγιστο βάρος εργαλείων | Κλ | 8 | |
| Μέγιστη διάμετρος εργαλείων (w/oadjacenttools) | χιλ. | Ø82 (Ø150) | |
| Μεταβαλλόμενος χρόνος εργαλείων (T-T) | 1.2 | ||
| X/Y/Z ακρίβεια προσδιορισμού θέσης άξονα | 0,008 | ||
| X/Y/Z ακρίβεια επανάληψης άξονα | 0,005 | ||
| CNC ελεγκτής | FANUC 3li | ||
| Διαστάσεις μηχανών (LXWXH) | χιλ. | 5952X2522X2771 | 5952X2522X2771 |
| Βάρος μηχανών | Κλ | 8000 | 8000 |
