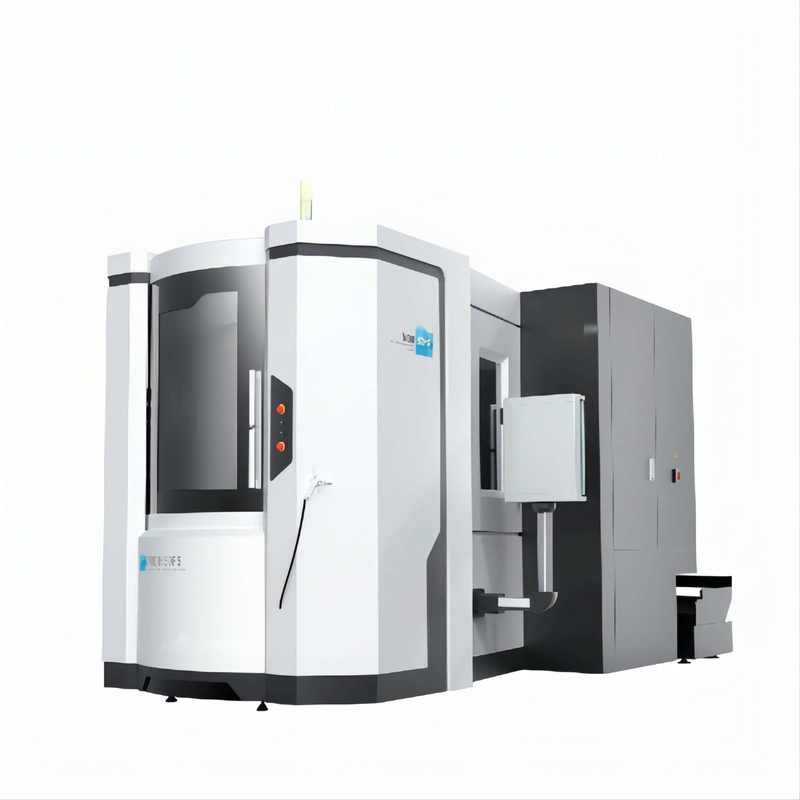

CNC οριζόντια κεντρική βαρέων καθηκόντων MDH 50PS διπλή παλέτα κατεργασίας
Λεπτομέρειες για το προϊόν
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Επισημαίνω |
CNC οριζόντια επεξεργαμένος στη μηχανή κέντρα,Οριζόντια επεξεργαμένος στη μηχανή κέντρα MDH,Διπλή οριζόντια CNC παλετών μηχανή |
||
Περιγραφή του προϊόντος
Υψηλής ταχύτητας Κίνα MDH50PS διπλές παλέτες Οριζόντιο Κέντρο Επεξεργασίας βαρύ φορτίο
Χαρακτηριστικά του προϊόντος
- Η σειρά MDH είναι ένα ιδανικό κέντρο οριζόντιας επεξεργασίας CNC για την παραγωγή τεμαχίων σε σχήμα κιβωτίου και ειδικής μορφής στις βιομηχανίες αυτοκινήτων, ναυπηγικής, κινητήρων και γενικής παραγωγής.
- Αυτό το μηχάνημα είναι ένα προϊόν υψηλής απόδοσης, υψηλής αξιοπιστίας και υψηλής ακρίβειας, με συμπαγή δομή και γρήγορη απόκριση.
- Ο σχεδιασμός του σπινδέλου τον καθιστά ιδιαίτερα κατάλληλο για κοπή υψηλής ισχύος και το εξαιρετικό σύστημα ψύξης σφαιρίδας και σπινδέλου παρέχει εξαιρετικές δυνατότητες για ευέλικτη κατασκευή.
- Με υψηλή ταχύτητα και υψηλής ισχύος;
- Συγκινητική διαμόρφωση και απαράμιλλη ακαμψία.
- Ελέγχου εναέριας κυκλοφορίας υψηλών ταχυτήτων·
- Αεροπορικές μηχανές υψηλής ταχύτητας·
- Έχουν πιστοποιητικό CE·
- Εθνικά προϊόντα απαλλαγμένα από επιθεώρηση·
Διαμορφώσεις
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις |
|---|---|
| • Εσωτερική σπείρα μεταφοράς δύο ταχυτήτων | •Ταμπλέτα CNC BRT |
| • Σύστημα ψύξης με κούφια βίδες | • Ψύξη με ψεκασμό |
| •Αυτόματο σύστημα αλλαγής εργαλείων | •Μονάδα ψύξης υψηλής πίεσης |
| • Μεταφορέας συρματόσχοινων (από τις δύο πλευρές) | • Συσκευή ψύξης σπινδέλου |
| •Αυτόματο σύστημα λίπανσης (στρογγυλο) | •Ηλεκτρική θερμοστατική συσκευή ελέγχου |
| • Ακατάπαυσες | • Μεταφορέας τσιπ ανύψωσης |
| •Ηλεκτρικός εναλλάκτης θερμότητας | •Συμβολοφόρος |
| • Συσκευή ψύξης σπινδέλου | •Μ30 Συσκευή αυτόματης απενεργοποίησης |
| •Κλειστή προστατευτική κάλυψη | |
| • Σύστημα διαβίβασης δεδομένων RS-232 |
Βασικές τεχνικές παραμέτρους
| Πρότυπο προϊόντος | Μονάδα | MDH40P | MDH50PS |
|---|---|---|---|
| Μέγεθος τραπεζιού εργασίας (L*W) | χμ | 400×400 | 500X500 |
| Αριθμός παλέτας | 2 | ||
| Τύπος πίνακα | ΕΠΙΤΡΟΠΗ: ΒΡΤ | ||
| Δείκτης πίνακα | IT (1° X360°) BRT (0,001° X360°) | ||
| Χρόνος δεικτικοποίησης πίνακα | S | 1.9(90°) | |
| Ώρα αλλαγής παλέτας | S | 5 | |
| Μέγιστο φορτίο τραπεζιού | Κίλο | 400 | |
| Ταξιδεύσεις στον άξονα X/Y/Z | χμ | 630/620/710 | |
| Τύπος οδού καθοδήγησης άξονα X/Y/Z | Γραμμική οδήγηση κυλίνδρων | ||
| Απόσταση από την επιφάνεια του τραπεζιού έως το κέντρο του σπινδέλου | χμ | 80-700 | |
| Απόσταση από τη μύτη του σπινέλου έως το τραπέζι | χμ | 150-860 | |
| Ταχεία διαδρομή του άξονα X/Y/Z | m/min | 60 | |
| Μείωση της ταχύτητας τροφοδοσίας | 1-40000 | ||
| Σπονδυλικός σπινθήρας | Αριθ. 40 (7:24) | ||
| Μέγιστη ταχύτητα σπινθήρα | στροφές | 10000 (Κατά την άμεση κίνηση) Επικαιροποίηση:12000 ((Direct-Drive) | |
| Δύναμη κινητήρα σπινδέλου (Συνεχώς/30 λεπτά) | kw | 10000 στροφές ανά λεπτό:7.5/11 12000 στροφές ανά λεπτό:7.5/11 | |
| Δυνατότητα του περιοδικού εργαλείων | Τ | 40 ((Opt:60/80/120) | |
| Τύπος ράβδου εργαλείου | BT2ορισμός | ||
| Μέγιστο μήκος εργαλείου | χμ | 350 | |
| Μέγιστο βάρος εργαλείου | Κίλο | 8 | |
| Μέγιστη διάμετρος εργαλείου (με/συγκροτημένα εργαλεία) | χμ | Ø82(Ø150) | |
| Χρόνος αλλαγής εργαλείου (Τ-Τ) | 1.2 | ||
| Ακριβότητα θέσης στον άξονα X/Y/Z | 0.008 | ||
| Ακριβότητα επαναληψιμότητας στον άξονα X/Y/Z | 0.005 | ||
| Ελεγκτής CNC | FANUC 3i | ||
| Διάμετροι μηχανής ((LXWXH) | χμ | 5952X2522X2771 | 5952X2522X2771 |
| Βάρος της μηχανής | Κίλο | 8000 | 8000 |
Γενικές ερωτήσεις
1. τι είναι το υλικό των εξαρτημάτων;
Όπως το αλουμίνιο, ο χάλυβας, το ανοξείδωτο χάλυβα, το χυτοσίδηρο, το υπερσυστατικό, το σκληρό υλικό, κλπ.
2Ποια είναι η επεξεργασία;
Τα προϊόντα μηχανών εργαλείων CNC της εταιρείας μου, διαφορετικά μοντέλα έχουν διαφορετικά χαρακτηριστικά, παρακαλούμε επικοινωνήστε μαζί μου για λεπτομερείς πληροφορίες.
3-Πώς να διαλέξετε το besifit για το μηχάνημά σας;
Εάν έχετε ειδικό αίτημα για τη διαμόρφωση της μηχανής εργαλείου και ο προϋπολογισμός είναι περιορισμένος, μπορούμε επίσης σύμφωνα με την ανάγκη σας να αλλάξετε τη διαμόρφωση.
Επομένως, παρακαλούμε να μας παρέχετε το σχέδιο μηχανικής, είμαστε πολύ ευτυχείς να σχεδιάσουμε μια συγκεκριμένη λύση διαδικασίας για εσάς και να σας συστήσουμε ένα κατάλληλο μοντέλο μηχανής CNC.
4.Αποδέχεται η εταιρεία σας προσαρμοσμένη προσφορά;Έχουμε ειδικές ανάγκες.
Η εταιρεία μας επικεντρώνεται στην έρευνα και την κατασκευή μονωτών μηχανών CNC. Έχουμε πολύ πλούσια εμπειρία και ισχυρή ικανότητα έρευνας και ανάπτυξης μηχανημάτων εργαλείων.Είμαστε πρόθυμοι να σας προσφέρουμε εξατομικευμένο εξοπλισμό υψηλής απόδοσης, εφόσον έχετε ορισμένες ανάγκες..
5- Επιβεβαιώστε την αγορά.
FOB CFR ή CIF, LCL ή FCL αποστολή.
Όροι πληρωμής: T / T ή LC ή άλλοι τρόποι επικοινωνίας μαζί μας.
Πακέτο: θήκη από πλακέτο.
Χρόνος παράδοσης: εντός 30-45 εργάσιμων ημερών από την προκαταβολή.
6.Προτάσεις και άλλα
Εποχή εγγύησης: Ένα έτος.
Εάν η εξωτερική συσκευασία έχει υποστεί ζημιά, διαρροή ή εάν τα εμπορεύματα έχουν υποστεί ζημιά,
Ελέγξτε τον κατάλογο συσκευασίας, τη βιβλιογραφία του προϊόντος και τις κάρτες εγγύησης για την ακεραιότητά τους.
Εξετάστε το περιεχόμενο του καταλόγου συσκευασίας,την ποσότητα του προϊόντος, τόσο για τη συνέπεια όσο και για τα εξαρτήματα.
Η μηχανή εργαλείου αναφέρει αν είναι φυσιολογική, αν έχει ίχνη αντικατάστασης και συντήρησης, αν έχει άλλες επιπτώσεις στη χρήση του εργαλείου.
Αν συμβεί κάτι παραπάνω, παρακαλούμε πάρτε φωτογραφίες και επικοινωνήστε μαζί μας αμέσως.
