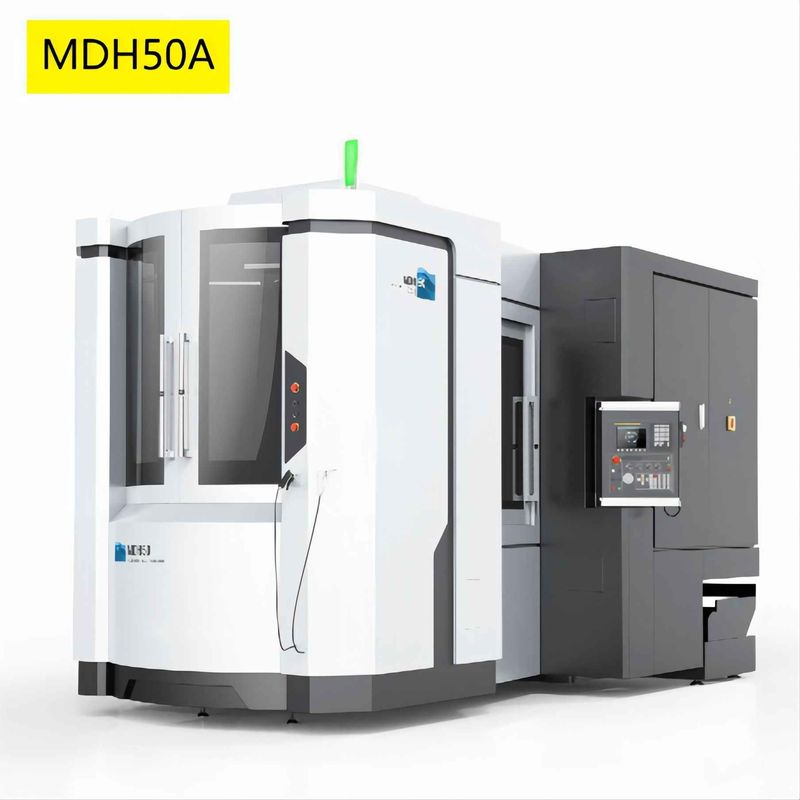

MDH50A οριζόντια αυτόματη CNC κατεργασίας μηχανή κεντρικών 800kg ενιαία πινάκων
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | MDH50A ενιαίο επιτραπέζιο οριζόντιο επεξεργαμένος στη μηχανή κέντρο | Μέγεθος Worktable: | 500×500 χιλ. |
|---|---|---|---|
| Αριθ. της παλέτας: | ενιαίος πίνακας | Max.table φορτίο: | 800kg |
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων: | 80830mm | Απόσταση από τη μύτη αξόνων στον πίνακα: | 150~950mm |
| X/Y/Z ταξίδι: | 780/750/800 χιλ. | L×W×H: | 4190*3200*3125mm |
| Επισημαίνω |
MDH50A οριζόντια επεξεργαμένος στη μηχανή κέντρα,800kg οριζόντια επεξεργαμένος στη μηχανή κέντρα,Ενιαία επιτραπέζια αυτόματη CNC μηχανή |
||
Περιγραφή του προϊόντος
MDH50A ενιαία αυτόματα επεξεργαμένος κέντρα κατασκευής μηχανών της Κίνας επιτραπέζιου οριζόντια επεξεργαμένος στη μηχανή κέντρου
Παρουσίαση προϊόντων
Η σειρά MDH οριζόντιου επεξεργαμένος στη μηχανή κέντρου είναι ένα από τα οριζόντια επεξεργαμένος κέντρα που αναπτύσσονται και που παράγονται από την επιχείρησή μας. Η μηχανή χρησιμοποιείται ευρέως για τα μέρη κιβωτίων επεξεργασίας, τα μέρη κοχυλιών, τα μέρη δίσκων και τα ειδικός-διαμορφωμένα μέρη στις κατασκευαστικές μηχανημάτων και άλλες βιομηχανίες. Τα μέρη στερεώνονται στο ένα πηγαίνουν. Μπορεί αυτόματα να ολοκληρώσει την άλεση, τρυπώντας, τρυπώντας με τρυπάνι, διευρύνοντας, διευρύνοντας και τρυπώντας σε τέσσερις πλευρές.
Χαρακτηριστικά γνωρίσματα προϊόντων
(1) υψηλή ακρίβεια -- Η προηγμένη κοίλη τεχνολογία ψύξης υιοθετείται για τη βίδα συντεταγμένων Χ, Υ και Ζ της εργαλειομηχανής, η οποία ελέγχει αποτελεσματικά τη θερμική παραμόρφωση κατά τη διάρκεια της επεξεργασίας εργαλειομηχανών και βελτιώνει την ακρίβεια κατεργασίας της εργαλειομηχανής. Επιπλέον, η μηχανή έχει τη λειτουργία της αποζημίωσης θερμοκρασίας. Ο αισθητήρας θερμοκρασίας εγκαθίσταται στην κύρια θέση της εργαλειομηχανής, και η ακρίβεια της εργαλειομηχανής πραγματοποιείται με την ανάλυση και την αντιστάθμιση της ισότιμης θέσης του CNC συστήματος.
(2) υψηλή ταχύτητα -- Ο άξονας μηχανών υιοθετεί την ηλεκτρική δομή αξόνων, η μέγιστη ταχύτητα είναι 12000rpm, και οι εσωτερικές δύο ταχυτήτων αλλαγές μπορούν να καλύψουν τις απαιτήσεις της αργόστροφων κοπής και της κατεργασίας υψηλής ταχύτητας Χ, το Υ, τρεις-ισότιμος οδηγός Ζ υιοθετεί τον υψηλό άκαμπτο γραμμικό κυλώντας οδηγό, με γρήγορα να κινηθεί επιταχυνθείτε σε 60m/min. Η μηχανή υιοθετεί το μεταβαλλόμενο μηχανισμό εργαλείων συνδέσμων (μεταβαλλόμενος χρόνος εργαλείων: 2 δευτερόλεπτα). Οι ανωτέρω παράμετροι είναι στο εσωτερικό κύριο επίπεδο και το διεθνές προηγμένο επίπεδο.
(3) υψηλή ακαμψία - το κύριο σώμα της μηχανής πετιέται από την άμμο ρητίνης, και το κρεβάτι είναι μια ακέραια ρίψη, στην οποία η στήλη, ο πίνακας φωτογραφικών διαφανειών και η worktable κίνηση. Το τηλεφωνικό κέντρο και ο χειριστής αποθήκευσης μαχαιριών καθορίζονται στο κρεβάτι για να εξασφαλίσουν τη γενική ακαμψία της εργαλειομηχανής. Επιπλέον, στη διαδικασία σχεδίου μέσω της πεπερασμένης ανάλυσης στοιχείων για να κάνει την εργαλειομηχανή να κτίσει λογικότερο.
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις |
| • Δύο ταχυτήτων εσωτερικός άξονας μετάδοσης | •Περιστροφική πλάκα BRT CNC |
| • Κοίλο σύστημα ψύξης βιδών | • Ψύξη ψεκασμού |
| •Αυτόματο σύστημα αλλαγής εργαλείων | •Υψηλή δροσίζοντας μονάδα |
| • Μεταφορέας τσιπ βιδών (και οι δύο πλευρές) | • Δροσίζοντας συσκευή αξόνων |
| •Αυτόματο σύστημα λίπανσης (άξονας) | •Ηλεκτρική συσκευή ελέγχου γραφείων θερμοστατική |
| • Άκαμπτο τρύπημα | • Ανυψωτικός μεταφορέας τσιπ |
| •Ηλεκτρικός ανταλλάκτης θερμότητας γραφείων | •Κυβερνήτης κιγκλιδωμάτων |
| • Δροσίζοντας συσκευή αξόνων | •M30 αυτόματος δύναμη-από τη συσκευή |
| •Κλειστή προστατευτική κάλυψη | |
| • Rs-232 σύστημα μετάδοσης στοιχείων |
Κύριες τεχνικές παράμετροι
| Πρότυπο προϊόντων | Μονάδα | MDH50 | MDH50A | MDH65S |
| Μέγεθος Worktable (L*W) | χιλ. | 500X500 | 500X500 | 630X630 |
| No.of παλέτα | 2 | Ενιαίος πίνακας | 2 | |
| Επιτραπέζιος τύπος | Η ΤΠ επιλέγει: BRT | |||
| Επιτραπέζια ευρετηρίαση | ΑΥΤΟ (1° X360°) BRT (0.001° X360°) |
|||
| Χρόνος επιτραπέζιας ευρετηρίασης | S | 1.7 (90°) | ||
| Μεταβαλλόμενος χρόνος παλετών | S | 6 | - | 6 |
| Μέγιστο επιτραπέζιο φορτίο | Κλ | 800 | ||
| X/Y/Z-άξονας ταξίδι | χιλ. | 780/750/800 | ||
| X/Y/Z τύπος τρόπων οδηγών άξονα | Γραμμικό guideway κυλίνδρων | |||
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 80-830 | ||
| Απόσταση από τη μύτη αξόνων στον πίνακα | χιλ. | 150-950 | ||
| Γρήγορο πέρασμα του άξονα X/Y/Z | m/min | 54 | ||
| Τέμνον ποσοστό τροφών | 1-20000 | |||
| Κωνικότητα αξόνων | No.50 (7:24) | |||
| Ανώτατη ταχύτητα αξόνων | περιστροφή/λεπτό | 8000 (άξονας μηχανών) Επιλέξτε: 12000 (άξονας μηχανών) Επιλέξτε: 6000 (κιβώτιο εργαλείων) |
||
| Δύναμη μηχανών αξόνων (Continueous/30 λ.) |
KW | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Ικανότητα περιοδικών εργαλείων | Τ | 40 (επιλέξτε: 60/80/120) | ||
| Τύπος κνημών εργαλείων | BT50 | |||
| Μέγιστο μήκος εργαλείων | χιλ. | 500 | ||
| Μέγιστο βάρος εργαλείων | Κλ | 25 | ||
| Μέγιστη διάμετρος εργαλείων (w/oadjacenttools) | χιλ. | Ø115 (Ø270) | ||
| Μεταβαλλόμενος χρόνος εργαλείων (T-T) | 2 | |||
| X/Y/Z ακρίβεια προσδιορισμού θέσης άξονα | 0,008 | |||
| X/Y/Z ακρίβεια επανάληψης άξονα | 0,005 | |||
| CNC ελεγκτής | FANUC 3li | |||
| Διαστάσεις μηχανών (LXWXH) | χιλ. | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Βάρος μηχανών | Κλ | 15000 | 14000 | 15000 |
Δείγμα κομματιών προς κατεργασία
