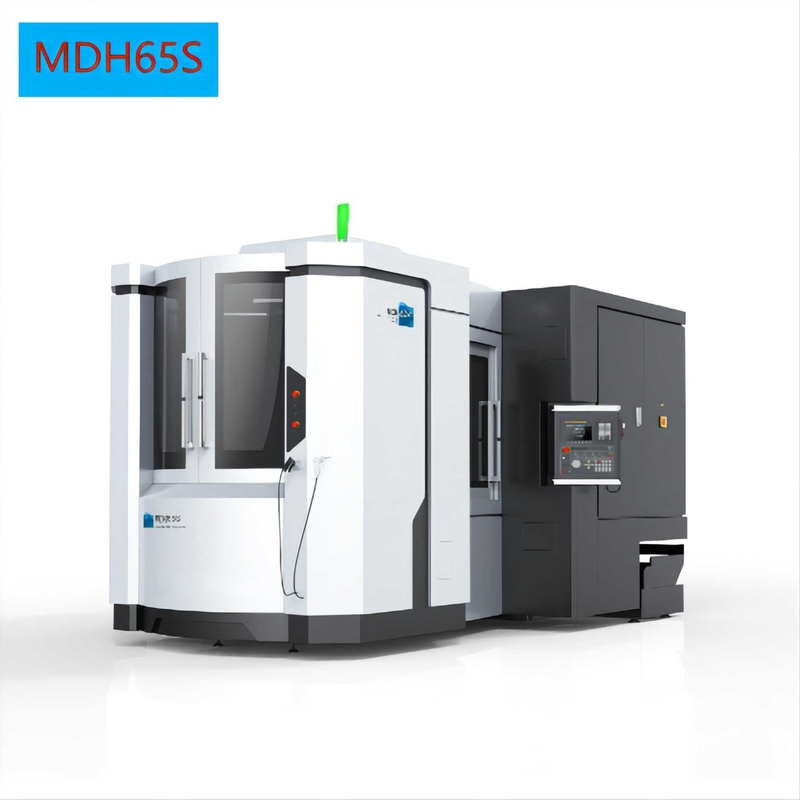

Οριζόντια διπλή παλέτα MDH65S κεντρικής υψηλής ταχύτητας κατεργασίας FANUC
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | MDH65S διπλό οριζόντιο επεξεργαμένος στη μηχανή κέντρο παλετών | Μέγεθος Worktable: | 630×630 χιλ. |
|---|---|---|---|
| Αριθ. της παλέτας: | 2 | Max.table φορτίο: | 800kg |
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων: | 80830mm | Απόσταση από τη μύτη αξόνων στον πίνακα: | 150~950mm |
| X/Y/Z ταξίδι: | 780/750/800 χιλ. | L×W×H: | 4891*3200*3125mm |
| Επισημαίνω |
MDH65S οριζόντια επεξεργαμένος στη μηχανή κέντρα,Οριζόντια επεξεργαμένος στη μηχανή κέντρα FANUC,Διπλό κέντρο μηχανών υψηλής ταχύτητας παλετών |
||
Περιγραφή του προϊόντος
MDH65S της Κίνας διπλή μηχανή κεντρικής υψηλής ταχύτητας FANUC κατεργασίας παλετών οριζόντια
Λεπτομερείς εικόνες
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις |
| • Δύο ταχυτήτων εσωτερικός άξονας μετάδοσης | •Περιστροφική πλάκα BRT CNC |
| • Κοίλο σύστημα ψύξης βιδών | • Ψύξη ψεκασμού |
| •Αυτόματο σύστημα αλλαγής εργαλείων | •Υψηλή δροσίζοντας μονάδα |
| • Μεταφορέας τσιπ βιδών (και οι δύο πλευρές) | • Δροσίζοντας συσκευή αξόνων |
| •Αυτόματο σύστημα λίπανσης (άξονας) | •Ηλεκτρική συσκευή ελέγχου γραφείων θερμοστατική |
| • Άκαμπτο τρύπημα | • Ανυψωτικός μεταφορέας τσιπ |
| •Ηλεκτρικός ανταλλάκτης θερμότητας γραφείων | •Κυβερνήτης κιγκλιδωμάτων |
| • Δροσίζοντας συσκευή αξόνων | •M30 αυτόματος δύναμη-από τη συσκευή |
| •Κλειστή προστατευτική κάλυψη | |
| • Rs-232 σύστημα μετάδοσης στοιχείων |
Κύριες τεχνικές παράμετροι
| Πρότυπο προϊόντων | Μονάδα | MDH50 | MDH50A | MDH65S |
| Μέγεθος Worktable (L*W) | χιλ. | 500X500 | 500X500 | 630X630 |
| No.of παλέτα | 2 | Ενιαίος πίνακας | 2 | |
| Επιτραπέζιος τύπος | Η ΤΠ επιλέγει: BRT | |||
| Επιτραπέζια ευρετηρίαση | ΑΥΤΟ (1° X360°) BRT (0.001° X360°) |
|||
| Χρόνος επιτραπέζιας ευρετηρίασης | S | 1.7 (90°) | ||
| Μεταβαλλόμενος χρόνος παλετών | S | 6 | - | 6 |
| Μέγιστο επιτραπέζιο φορτίο | Κλ | 800 | ||
| X/Y/Z-άξονας ταξίδι | χιλ. | 780/750/800 | ||
| X/Y/Z τύπος τρόπων οδηγών άξονα | Γραμμικό guideway κυλίνδρων | |||
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 80-830 | ||
| Απόσταση από τη μύτη αξόνων στον πίνακα | χιλ. | 150-950 | ||
| Γρήγορο πέρασμα του άξονα X/Y/Z | m/min | 54 | ||
| Τέμνον ποσοστό τροφών | 1-20000 | |||
| Κωνικότητα αξόνων | No.50 (7:24) | |||
| Ανώτατη ταχύτητα αξόνων | περιστροφή/λεπτό | 8000 (άξονας μηχανών) Επιλέξτε: 12000 (άξονας μηχανών) Επιλέξτε: 6000 (κιβώτιο εργαλείων) |
||
| Δύναμη μηχανών αξόνων (Continueous/30 λ.) |
KW | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Ικανότητα περιοδικών εργαλείων | Τ | 40 (επιλέξτε: 60/80/120) | ||
| Τύπος κνημών εργαλείων | BT50 | |||
| Μέγιστο μήκος εργαλείων | χιλ. | 500 | ||
| Μέγιστο βάρος εργαλείων | Κλ | 25 | ||
| Μέγιστη διάμετρος εργαλείων (w/oadjacenttools) | χιλ. | Ø115 (Ø270) | ||
| Μεταβαλλόμενος χρόνος εργαλείων (T-T) | 2 | |||
| X/Y/Z ακρίβεια προσδιορισμού θέσης άξονα | 0,008 | |||
| X/Y/Z ακρίβεια επανάληψης άξονα | 0,005 | |||
| CNC ελεγκτής | FANUC 3li | |||
| Διαστάσεις μηχανών (LXWXH) | χιλ. | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Βάρος μηχανών | Κλ | 15000 | 14000 | 15000 |
Packing&Shipping
