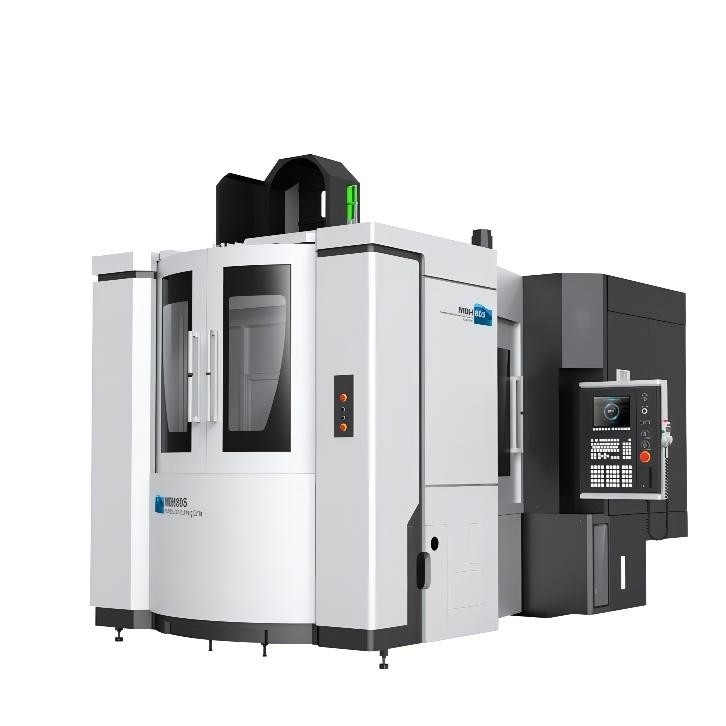

Διπλή κεντρική MDH80S αυτόματη υψηλή ταχύτητα κατεργασίας παλετών οριζόντια
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | MDH80S διπλό οριζόντιο επεξεργαμένος στη μηχανή κέντρο παλετών | Μέγεθος Worktable: | 800×800 χιλ. |
|---|---|---|---|
| Αριθ. της παλέτας: | 2 | Max.table φορτίο: | 1300kg |
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων: | 80980mm | Απόσταση από τη μύτη αξόνων στον πίνακα: | 300~1100mm |
| X/Y/Z ταξίδι: | 1050/900/800 χιλ. | L×W×H: | 5145*3342*3350mm |
| Επισημαίνω |
MDH80S οριζόντια επεξεργαμένος στη μηχανή κέντρα,Διπλά οριζόντια επεξεργαμένος στη μηχανή κέντρα παλετών |
||
Περιγραφή του προϊόντος
MDH80S αυτόματο επεξεργαμένος στη μηχανή κέντρων οριζόντιο επεξεργαμένος κέντρο παλετών υψηλής ταχύτητας διπλό
Παρουσίαση προϊόντων
Το οριζόντιο επεξεργαμένος στη μηχανή κέντρο σειράς MDH είναι ένα υψηλής απόδοσης και οριζόντιο επεξεργαμένος κέντρο ακρίβειας που αναπτύσσεται και που παράγεται από την επιχείρησή μας. Χρησιμοποιείται ευρέως στα μέρη, μέλη του σώματος, μέρη κοχυλιών, ειδικός-διαμορφωμένη επεξεργασία μερών, και τα μέρη μπορούν να είναι στερεωμένα αυτόματα πλήρη η πολλαπλών βημάτων διαδικασία της τέσσερις-πλαισιωμένης άλεσης, τρυπώντας, τρυπώντας με τρυπάνι, επεκτειμένος, διευρύνοντας, και τρυπώντας.
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις |
| • Δύο ταχυτήτων εσωτερικός άξονας μετάδοσης | •Περιστροφική πλάκα BRT CNC |
| • Κοίλο σύστημα ψύξης βιδών | • Ψύξη ψεκασμού |
| •Αυτόματο σύστημα αλλαγής εργαλείων | •Υψηλή δροσίζοντας μονάδα |
| • Μεταφορέας τσιπ βιδών (και οι δύο πλευρές) | • Δροσίζοντας συσκευή αξόνων |
| •Αυτόματο σύστημα λίπανσης (άξονας) | •Ηλεκτρική συσκευή ελέγχου γραφείων θερμοστατική |
| • Άκαμπτο τρύπημα | • Ανυψωτικός μεταφορέας τσιπ |
| •Ηλεκτρικός ανταλλάκτης θερμότητας γραφείων | •Κυβερνήτης κιγκλιδωμάτων |
| • Δροσίζοντας συσκευή αξόνων | •M30 αυτόματος δύναμη-από τη συσκευή |
| •Κλειστή προστατευτική κάλυψη | |
| • Rs-232 σύστημα μετάδοσης στοιχείων |
Κύριες τεχνικές παράμετροι
| Πρότυπο προϊόντων | Μονάδα | MDH65 | MDH65A | MDH80S |
| Μέγεθος Worktable (L*W) | χιλ. | 630X630 | 630X630 | 800X800 |
| No.of παλέτα | 2 | Ενιαίος πίνακας | 2 | |
| Επιτραπέζιος τύπος | Η ΤΠ επιλέγει: BRT | |||
| Επιτραπέζια ευρετηρίαση | ΑΥΤΟ (1° X360°) BRT (0.001° X360°) |
|||
| Χρόνος επιτραπέζιας ευρετηρίασης | S | 1.7 (90°) | ||
| Μεταβαλλόμενος χρόνος παλετών | S | 12 | — | 12 |
| Μέγιστο επιτραπέζιο φορτίο | Κλ | 1300 | ||
| X/Y/Z-άξονας ταξίδι | χιλ. | 1050/900/900 | 1050/900/800 | |
| X/Y/Z τύπος τρόπων οδηγών άξονα | Γραμμικό guideway κυλίνδρων | |||
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 80-980 | ||
| Απόσταση από τη μύτη αξόνων στον πίνακα | χιλ. | 200-1100 | 300-1100 | |
| Γρήγορο πέρασμα του άξονα X/Y/Z | m/min | 54 | ||
| Τέμνον ποσοστό τροφών | 1-20000 | |||
| Κωνικότητα αξόνων | No.50 (7:24) | |||
| Ανώτατη ταχύτητα αξόνων | περιστροφή/λεπτό | 8000 (άξονας μηχανών) Επιλέξτε: 12000 (άξονας μηχανών) Επιλέξτε: 6000 (κιβώτιο εργαλείων) |
||
| Δύναμη μηχανών αξόνων (Continueous/30 λ.) |
KW | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Ικανότητα περιοδικών εργαλείων | Τ | 40 (επιλέξτε: 60/80/120) | ||
| Τύπος κνημών εργαλείων | BT50 | |||
| Μέγιστο μήκος εργαλείων | χιλ. | 500 | ||
| Μέγιστο βάρος εργαλείων | Κλ | 25 | ||
| Μέγιστη διάμετρος εργαλείων (w/oadjacenttools) | χιλ. | Ø115 (Ø270) | ||
| Μεταβαλλόμενος χρόνος εργαλείων (T-T) | 2 | |||
| X/Y/Z ακρίβεια προσδιορισμού θέσης άξονα | 0,01 | |||
| X/Y/Z ακρίβεια επανάληψης άξονα | 0,006 | |||
| CNC ελεγκτής | FANUC 3li | |||
| Διαστάσεις μηχανών (LXWXH) | χιλ. | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Βάρος μηχανών | Κλ | 18000 | 16500 | 18000 |
Χαρακτηριστικά γνωρίσματα προϊόντων
(1) υψηλή ακρίβεια -- η βίδα της εργαλειομηχανής όλες συντεταγμένων Χ, Υ και Ζ υιοθετεί την προηγμένη κοίλη τεχνολογία ψύξης, η οποία ελέγχει αποτελεσματικά την παραμόρφωση θερμότητας στο στάδιο της επεξεργασίας εργαλειομηχανών και βελτιώνει την ακρίβεια κατεργασίας της εργαλειομηχανής. Επιπλέον, η εργαλειομηχανή έχει τη λειτουργία της αποζημίωσης θερμοκρασίας. Ο αισθητήρας θερμοκρασίας εγκαθίσταται στην κύρια θέση του σώματος μηχανών, και η ακρίβεια της εργαλειομηχανής πραγματοποιείται με την ανάλυση και την αντιστάθμιση της ισότιμης θέσης του CNC συστήματος.
(2) υψηλή ταχύτητα -- ο άξονας μηχανών υιοθετεί τη μηχανοποιημένη δομή αξόνων, με μια μέγιστη ταχύτητα 12000rpm και των εσωτερικών δύο ταχυτήτων αλλαγών, η οποία μπορεί να καλύψει τις απαιτήσεις της αργόστροφων κοπής και της κατεργασίας υψηλής ταχύτητας Χ, το Υ, Ζ τρία ισότιμος υψηλός άκαμπτος γραμμικός κυλώντας οδηγός χρήσεων οδηγών, η γρήγορη κίνησή του επιταχύνεται σε 60m/min Η μηχανή υιοθετεί το μεταβαλλόμενο μηχανισμό εργαλείων συνδέσμων (μεταβαλλόμενος χρόνος εργαλείων: 2 δευτερόλεπτα). Οι ανωτέρω παράμετροι είναι στο εσωτερικό κύριο επίπεδο και το διεθνές προηγμένο επίπεδο.
(3) υψηλή ακαμψία - το κύριο μέρος της εργαλειομηχανής όλα αποτελείται από τη ρίψη άμμου ρητίνης, το σώμα κρεβατιών είναι μια ακέραια ρίψη, και η στήλη, ο πίνακας φωτογραφικών διαφανειών και η κίνηση πάγκων εργασίας σε την. Ο χειριστής αποθήκευσης πινάκων και μαχαιριών ανταλλαγής καθορίζεται στο σώμα κρεβατιών για να εξασφαλίσει τη γενική ακαμψία της εργαλειομηχανής. Επιπλέον, η δομή της εργαλειομηχανής είναι λογικότερη μέσω της πεπερασμένης ανάλυσης στοιχείων στη διαδικασία σχεδίου.
Έκθεση
FAQ
1. Μπορούμε να πληρώσουμε από L/C ή άλλα;
Ναι, μπορείτε να κάνετε την πληρωμή από T/T, L/C κ.λπ.
2. Ποιοι είναι οι όροι πληρωμής σας;
30% πληρωμή μετά από τη σύμβαση, και πληρωμή 70% πριν από την αποστολή, Meanwhite που μπορεί να συζητηθεί σύμφωνα με την κατάστασή σας.
3. Ποιος είναι ο χρόνος παράδοσής σας;
Η παράδοση εξαρτάται από τις διαφορετικές μηχανές με τις διαφορετικές διαμορφώσεις. Παρακαλώ μας ελάτε σε επαφή με για να επιβεβαιώσετε ότι είναι στο απόθεμα ή όχι.
4. Έχετε το πιστοποιητικό CE;
Ναι, έχουμε την πιστοποίηση CE, η ποιότητα μηχανών είναι εξασφαλισμένη.
5. Ποια είναι η περίοδος εξουσιοδότησης;
Η περίοδος εξουσιοδότησης είναι γενικοσα 12 μήνες μετά από την ημερομηνία B/L. Κατά τη διάρκεια της περιόδου εξουσιοδότησης, θα παράσχουμε τα ελεύθερα μέρη αντικατάστασης (EXW) που είναι εύκολα χαλασμένα.
6. Μπορείτε να στείλετε το μηχανικό υπηρεσίας στην επιχείρησή μας;
Όταν η μηχανή φθάνει ο προορισμός, έγκαιροι στέλνουμε τους μηχανικούς υπηρεσίας για να εγκαταστήσουμε τη μηχανή σύμφωνα με το πρόγραμμα του αγοραστή, ο αγοραστής θα αντέξει όλες τις δαπάνες.
