Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
MDH80
Βίντεο
Βίντεο
Βίντεο
Βίντεο

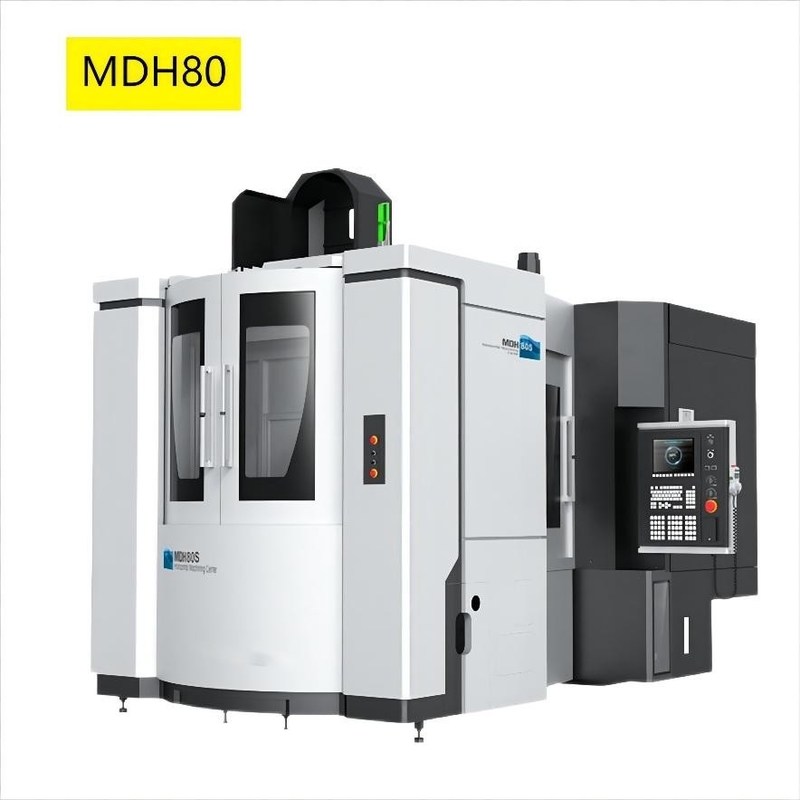

MDH80 διπλό βαρέων καθηκόντων αυτόματο επεξεργαμένος κέντρο επεξεργαμένος στη μηχανή κέντρου παλετών οριζόντιο
Παρουσίαση προϊόντων
Αυτός ο τόρνος χρησιμοποιείται ευρέως στην επεξεργασία των μερών κιβωτίων, μέρη κοχυλιών, μέρη δίσκων, ειδικός-διαμορφωμένα μέρη σε στρατιωτικό, αεροδιαστημικός,
αυτοκίνητο, φόρμα, κατασκευαστικές μηχανημάτων και άλλες βιομηχανίες. Τα μέρη μπορούν αυτόματα να ολοκληρώσουν την άλεση και το τρύπημα τεσσάρων προσώπων μετά από το ένα στερεώνοντας. Διάτρυση, να επεκταθεί, διεύρυνση και τρύπημα. Έχει τα πλεονεκτήματα του υψηλού βαθμού της αυτοματοποίησης, της ισχυρής αξιοπιστίας, της απλής λειτουργίας, της ευκολίας και pleasantness, της όμορφης και γενναιόδωρης γενικής εμφάνισης, και του υψηλού βαθμού της μηχανικής και ηλεκτρικής ολοκλήρωσης.
Χαρακτηριστικά γνωρίσματα προϊόντων
(1) υψηλή ακρίβεια -- η βίδα της εργαλειομηχανής όλες συντεταγμένων Χ, Υ και Ζ υιοθετεί την προηγμένη κοίλη τεχνολογία ψύξης, η οποία ελέγχει αποτελεσματικά την παραμόρφωση θερμότητας στο στάδιο της επεξεργασίας εργαλειομηχανών και βελτιώνει την ακρίβεια κατεργασίας της εργαλειομηχανής. Επιπλέον, η εργαλειομηχανή έχει τη λειτουργία της αποζημίωσης θερμοκρασίας. Ο αισθητήρας θερμοκρασίας εγκαθίσταται στην κύρια θέση του σώματος μηχανών, και η ακρίβεια της εργαλειομηχανής πραγματοποιείται με την ανάλυση και την αντιστάθμιση της ισότιμης θέσης του CNC συστήματος.
(2) υψηλή ταχύτητα -- ο άξονας μηχανών υιοθετεί τη μηχανοποιημένη δομή αξόνων, με μια μέγιστη ταχύτητα 12000rpm και των εσωτερικών δύο ταχυτήτων αλλαγών, η οποία μπορεί να καλύψει τις απαιτήσεις της αργόστροφων κοπής και της κατεργασίας υψηλής ταχύτητας Χ, το Υ, Ζ τρία ισότιμος υψηλός άκαμπτος γραμμικός κυλώντας οδηγός χρήσεων οδηγών, η γρήγορη κίνησή του επιταχύνεται σε 60m/min Η μηχανή υιοθετεί το μεταβαλλόμενο μηχανισμό εργαλείων συνδέσμων (μεταβαλλόμενος χρόνος εργαλείων: 2 δευτερόλεπτα). Οι ανωτέρω παράμετροι είναι στο εσωτερικό κύριο επίπεδο και το διεθνές προηγμένο επίπεδο.
(3) υψηλή ακαμψία - το κύριο μέρος της εργαλειομηχανής όλα αποτελείται από τη ρίψη άμμου ρητίνης, το σώμα κρεβατιών είναι μια ακέραια ρίψη, και η στήλη, ο πίνακας φωτογραφικών διαφανειών και η κίνηση πάγκων εργασίας σε την. Ο χειριστής αποθήκευσης πινάκων και μαχαιριών ανταλλαγής καθορίζεται στο σώμα κρεβατιών για να εξασφαλίσει τη γενική ακαμψία της εργαλειομηχανής. Επιπλέον, η δομή της εργαλειομηχανής είναι λογικότερη μέσω της πεπερασμένης ανάλυσης στοιχείων στη διαδικασία σχεδίου.
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις |
| • Δύο ταχυτήτων εσωτερικός άξονας μετάδοσης | •Περιστροφική πλάκα BRT CNC |
| • Κοίλο σύστημα ψύξης βιδών | • Ψύξη ψεκασμού |
| •Αυτόματο σύστημα αλλαγής εργαλείων | •Υψηλή δροσίζοντας μονάδα |
| • Μεταφορέας τσιπ βιδών (και οι δύο πλευρές) | • Δροσίζοντας συσκευή αξόνων |
| •Αυτόματο σύστημα λίπανσης (άξονας) | •Ηλεκτρική συσκευή ελέγχου γραφείων θερμοστατική |
| • Άκαμπτο τρύπημα | • Ανυψωτικός μεταφορέας τσιπ |
| •Ηλεκτρικός ανταλλάκτης θερμότητας γραφείων | •Κυβερνήτης κιγκλιδωμάτων |
| • Δροσίζοντας συσκευή αξόνων | •M30 αυτόματος δύναμη-από τη συσκευή |
| •Κλειστή προστατευτική κάλυψη | |
| • Rs-232 σύστημα μετάδοσης στοιχείων |
Κύριες τεχνικές παράμετροι
| Πρότυπο προϊόντων | Μονάδα | MDH80 | MDH80A | MDH100S | MDH125 |
| Μέγεθος Worktable (L*W) | χιλ. | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| No.of παλέτα | 2 | Ενιαίος πίνακας | 2 | 2 | |
| Επιτραπέζιος τύπος | Η ΤΠ επιλέγει: BRT | Η ΤΠ επιλέγει: BRT | |||
| Επιτραπέζια ευρετηρίαση | ΑΥΤΟ (1° X360°) BRT (0.001° X360°) |
ΑΥΤΟ (1° X360°) BRT (0.001° X360°) |
|||
| Χρόνος επιτραπέζιας ευρετηρίασης | S | 4.5 (90°) | 5 (90°) | ||
| Μεταβαλλόμενος χρόνος παλετών | S | 12.5 | — | 12.5 | 35 |
| Μέγιστο επιτραπέζιο φορτίο | Κλ | 2000 | 3000 | ||
| X/Y/Z-άξονας ταξίδι | χιλ. | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| X/Y/Z τύπος τρόπων οδηγών άξονα | Γραμμικό guideway κυλίνδρων | Γραμμικό guideway κυλίνδρων | |||
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 80-1180 | 70-1470 | ||
| Απόσταση από τη μύτη αξόνων στον πίνακα | χιλ. | 200-1250 | 250-1250 | 360-1600 | |
| Γρήγορο πέρασμα του άξονα X/Y/Z | m/min | 45 | 45 | ||
| Τέμνον ποσοστό τροφών | 1-20000 | 1-20000 | |||
| Κωνικότητα αξόνων | No.50 (7:24) | No.50 (7:24) | |||
| Ανώτατη ταχύτητα αξόνων | περιστροφή/λεπτό | 8000 (άξονας μηχανών) Επιλέξτε: 12000 (άξονας μηχανών) Επιλέξτε: 4000 (①κιβώτιο εργαλείων) Επιλέξτε: 4000 (②κιβώτιο εργαλείων) |
6000 (άξονας μηχανών) Επιλέξτε: 8000,12000 (άξονας μηχανών) Επιλέξτε: 6000 (κιβώτιο εργαλείων) |
||
| Δύναμη μηχανών αξόνων (Continueous/30 λ.) |
KW | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| Ικανότητα περιοδικών εργαλείων | Τ | 40 (επιλέξτε: 60/80/120) | 40 (επιλέξτε: 60/80) | ||
| Τύπος κνημών εργαλείων | BT50 | BT50 | |||
| Μέγιστο μήκος εργαλείων | χιλ. | 500 | 500 | ||
| Μέγιστο βάρος εργαλείων | Κλ | 25 | 25 | ||
| Μέγιστη διάμετρος εργαλείων (w/oadjacenttools) | χιλ. | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Μεταβαλλόμενος χρόνος εργαλείων (T-T) | 2.5 | 2.5 | |||
| X/Y/Z ακρίβεια προσδιορισμού θέσης άξονα | 0,01 | Χ: 0,015 Υ: 0,012 Ζ: 0,012 | |||
| X/Y/Z ακρίβεια επανάληψης άξονα | 0,006 | Χ: 0,007 Υ: 0,007 Ζ: 0,007 | |||
| CNC ελεγκτής | FANUC 3li | FANUC 3li | |||
| Διαστάσεις μηχανών (LXWXH) | χιλ. | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Βάρος μηχανών | Κλ | 24000 | 21000 | 24500 | 32500 |
