Hdal-50 οριζόντια CNC κεντρική 800kg υψηλή σταθερότητα μηχανών άλεσης
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | Οριζόντιο επεξεργαμένος στη μηχανή κέντρο hdal-50 | Μέγεθος Worktable: | 500×500 χιλ. |
|---|---|---|---|
| Τ-αυλακώσεις (numbers*width* κεντρική απόσταση): | 5x18x100 χιλ. | Max.table φορτίο: | 800kg |
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων: | 50700mm | Απόσταση από τη μύτη αξόνων στον πίνακα: | 120~770mm |
| X/Y/Z ταξίδι: | 700/650/650 χιλ. | L×W×H: | 3737*3642*3155mm |
| Επισημαίνω |
Hdal-50 οριζόντια CNC μηχανή άλεσης,800kg οριζόντια CNC μηχανή άλεσης,Hdal-50 CNC κέντρο άλεσης |
||
Περιγραφή του προϊόντος
Οριζόντια cnc μηχανή άλεσης hdal-50 οριζόντια κεντρική τιμή Κίνα κατεργασίας
Παρουσίαση προϊόντων

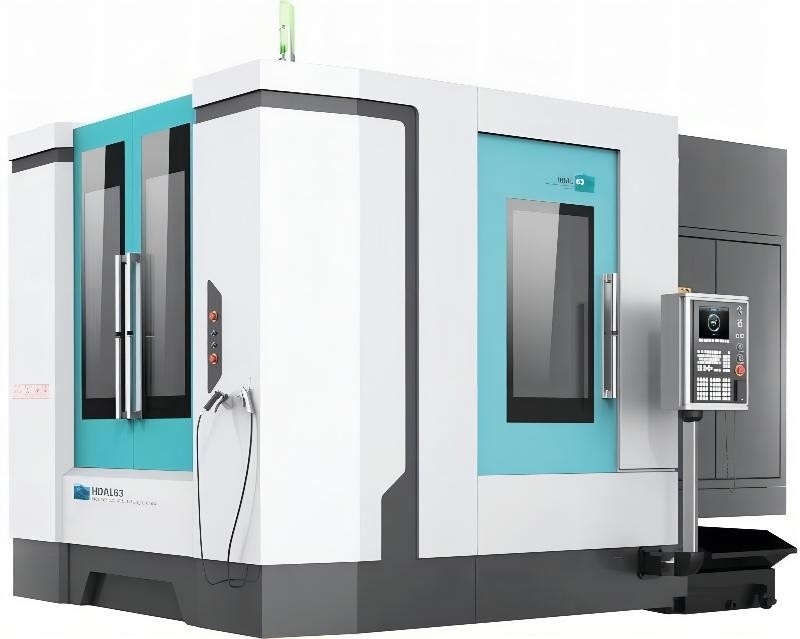

Το οριζόντιο επεξεργαμένος στη μηχανή κέντρο σειράς HDAL είναι οριζόντιο επεξεργαμένος κέντρο με το διεθνές προηγμένο επίπεδο. Το μοναδικό σχέδιο ζευγαριού ραγών οδηγών μεγάλου γραμμικό κυλίσματός του χρησιμοποιείται ευρέως στην επεξεργασία των μερών κιβωτίων, των μερών κοχυλιών και μέρος δίσκων στις βιομηχανίες κατασκευής αυτοκινήτων, φορμών και μηχανημάτων. Τα μέρη μετά από μια στερέωση μπορούν να ολοκληρώσουν το σίδηρο, χάλυβας, διάτρηση, επέκταση, hairpin, που τρυπά και άλλη επεξεργασία ακολουθίας πολυ-στόχου, με τη υψηλή ακρίβεια, την υψηλή αυτοματοποίηση, την υψηλή αξιοπιστία, το υψηλό βαθμό της μηχανικής και ηλεκτρικής ολοκλήρωσης, απλή λειτουργία, η γενική μορφή είναι όμορφη και γενναιόδωρη και ούτω καθεξής. Η μηχανή είναι εξοπλισμένη με το αυτόματο σύστημα ανταλλαγής εργαλείων (ATC), το αυτόματο σύστημα λίπανσης, το σύστημα ψύξης και τη φορητή χειρωνακτική συσκευή λειτουργίας (MPG) με την ακέραια προστατευτική κάλυψη.
Χαρακτηριστικά γνωρίσματα προϊόντων

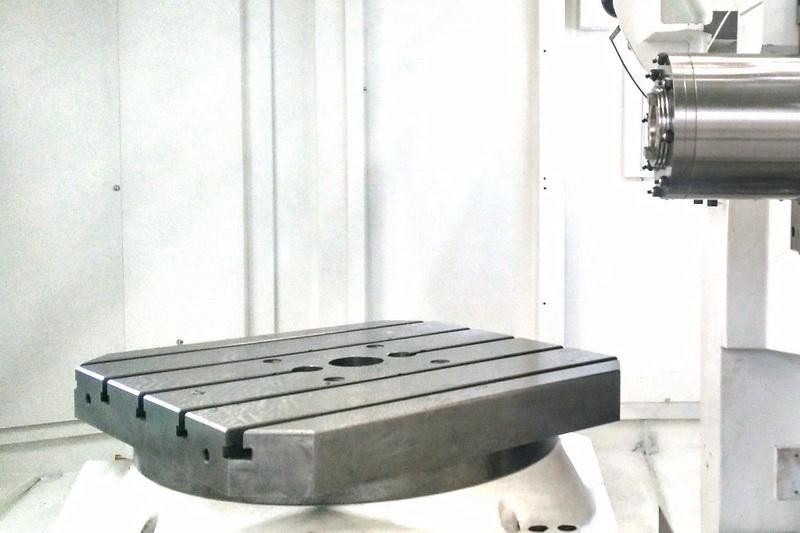

1. υψηλή σταθερότητα: η βάση μηχανών, η στήλη, το κιβώτιο αξόνων, τα worktable και άλλα βασικά μέρη όλες διαγώνιων πινάκων φωτογραφικών διαφανειών, αποτελούνται από τον υψηλής αντοχής χυτοσίδηρο, σταθερή οργάνωση, μόνιμη εξασφάλιση ποιότητας. Η δομή των χυτών ειδών εργαλειομηχανών αναλύεται από τη δυναμική εργαλειομηχανών και την πεπερασμένη ανάλυση στοιχείων, και η δομή τονωτικών λογικά αντιστοιχείται για να εξασφαλίσει την υψηλή ακαμψία των μερών ιδρύματος. Ευρέως και στερεά βάση μηχανών, πυίδα στήλη, ο πλήρης υποστηριγμένος φορτίο διαγώνιος πίνακας φωτογραφικών διαφανειών μπορεί να εξασφαλίσει τη χωρητικότητα βαριών φορτίων κατά τη διάρκεια της επεξεργασίας. Ο συντάσσοντας ευρετήριο πίνακας υιοθετεί τον προσδιορισμό θέσης δοντιών ποντικιών υψηλής ακρίβειας. Οι γλιστρώντας ράγες οδηγών εξασφαλίζουν υψηλή ακαμψία των εργαλειομηχανών.
. βίδα σφαιρών υψηλής ακρίβειας μεγάλων διαμέτρων 2
(1) η τριαξωνικός βίδα σφαιρών προ-τεντώνεται για να μειώσει την επιμήκυνση της ανόδου θερμοκρασίας. Μετά από να προ-τεντώσει, η βίδα σφαιρών αυξάνει πολύ την ακαμψία μετάδοσης και αποβάλλει την επιρροή της θερμικής παραμόρφωσης που προκαλείται από τη γρήγορη μετακίνηση, εξασφαλίζοντας κατά συνέπεια την ακρίβεια προσδιορισμού θέσης και την επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης της εργαλειομηχανής.
(2) βίδα σφαιρών και σερβο μηχανή που συνδέονται άμεσα με την εύκαμπτη σύζευξη, υψηλή αποδοτικότητα, μικρό πίσω χάσμα.

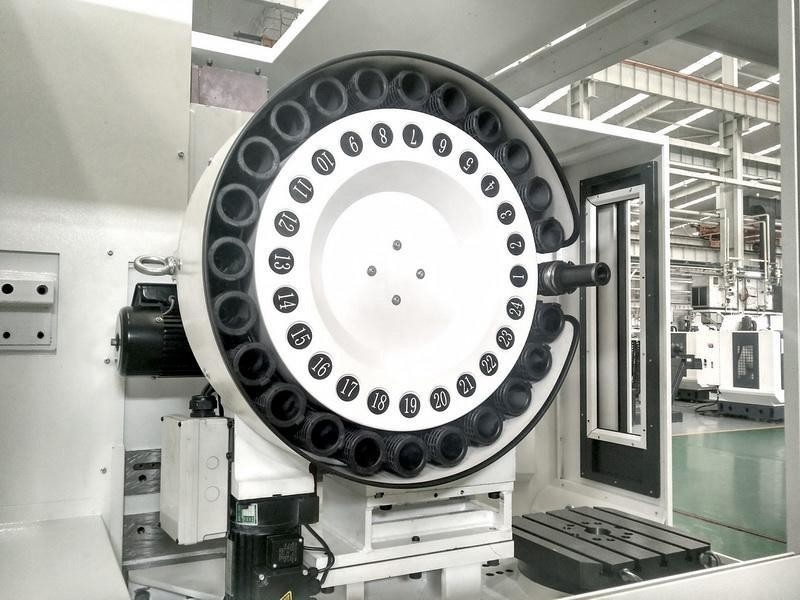

3. άξονας υψηλής ακρίβειας/βιβλιοθήκη εργαλείων: σχέδιο υψηλής ακρίβειας, που χρησιμοποιεί την υποστήριξη ένσφαιρου τριβέα λοξοτμήσεων βαθμού ακρίβειας, για να εξασφαλίσει υψηλής αντοχής και υψηλή σταθερότητα της κοπής κομματιών προς κατεργασία. Ο άξονας υιοθετεί την υψηλή κίνηση εργαλείων ροπής. Γρήγορη αυτόματη βιβλιοθήκη εργαλείων τύπων βραχιόνων αλλαγής εργαλείων

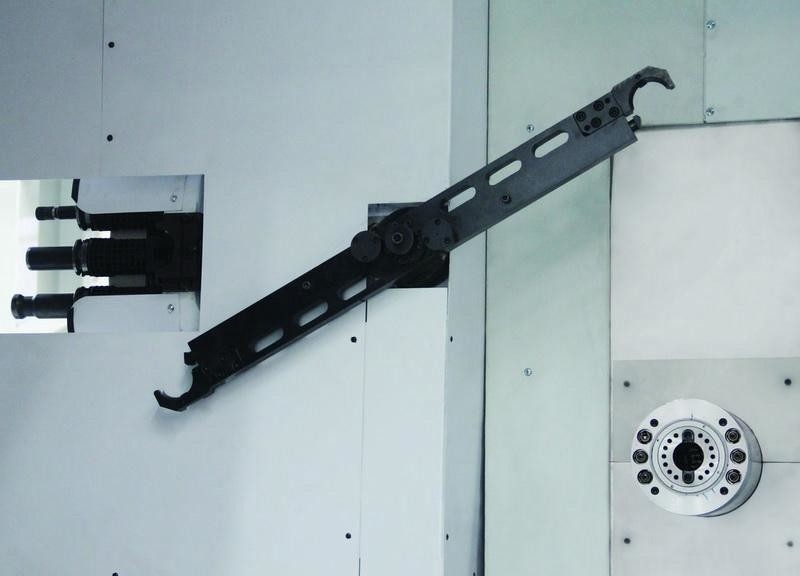

(1) διπλός μεταβαλλόμενος βραχίονας εργαλείων βραχιόνων αυτόματος και μεταβαλλόμενοι μηχανή εργαλείων CAM, γρήγορα και σταύλος
(2) η βιβλιοθήκη μαχαιριών υιοθετεί την αμφίδρομη κοντύτερη πορεία για να επιλέξει τα μαχαίρια, το οποίο είναι γρήγορο και κατάλληλο.
. αριθμητικό σύστημα ελέγχου 4: το λογισμικό έχει τις πλούσιες λειτουργίες, ισχυρές λειτουργίες, το αριθμητικό σύστημα ελέγχου μπορεί να εξοπλιστεί με τη διεπαφή μέτρησης κομματιών προς κατεργασία/εργαλείων, τυποποιημένη διεπαφή rs-232. Η μηχανή έχει πραγματοποιήσει mechatronics, τη συμπαγή δομή, τη μικρή περιοχή επαγγέλματος, την εύκολη εγκατάσταση, τη διόρθωση και τη λειτουργία.
5. ηλεκτρικά: η καλωδίωση στο ηλεκτρικό κιβώτιο είναι σύμφωνα με τις προδιαγραφές ασφάλειας CE για να εξασφαλίσει ότι το τη σύστημα ελέγχου δεν επηρεάζεται από την εξωτερική παρέμβαση κατά τρέξιμο. Η χρήση του ανταλλάκτη θερμότητας, έτσι ώστε ο ζεστός αέρας στο ηλεκτρικό κιβώτιο που απαλλάσσεται γρήγορα, κρατά τη σταθερή θερμοκρασία στο κιβώτιο, έτσι ώστε το σύστημα ελέγχου μπορεί να τρέξει σταθερά για πολύ καιρό
Κύριες τεχνικές παράμετροι
| Κύρια τεχνική προδιαγραφή | Μονάδα | Hdal-50 | Hdal-63 |
| Μέγεθος Worktable (LXW) | χιλ. | 500X500 | 630X630 |
| Τ-αυλακώσεις (numbers*width* κεντρική απόσταση) | χιλ. | 5X18X100 | 5X18X125 |
| Επιτραπέζιος τύπος | Περιστροφικός πίνακας ΤΠ | Περιστροφικός πίνακας ΤΠ | |
| Μέγιστο επιτραπέζιο φορτίο | κλ | 800 | 1300 |
| X/Y/Z-άξονας ταξίδι | χιλ. | 700/650/650 | 900/800/800 |
| Απόσταση από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 50-700 | 50-850 |
| Απόσταση από τη μύτη αξόνων στον πίνακα | χιλ. | 120 -770 | 200 -1000 |
| X/Y/Z τύπος τρόπων οδηγών | Γραμμικό guideway | Γραμμικό guideway | |
| X/Y/Z τέμνουσα τροφή | mm/min | 1 -10000 | 1 -10000 |
| X/Y/Z-άξονας γρήγορο πέρασμα | m/min | 36/30/36 | 36/30/36 |
| Ανώτατη ταχύτητα αξόνων | r/min | 6000 | 4000 |
| Κωνικότητα αξόνων | No.40 (7:24) | No.50 (7:24) | |
| Δύναμη μηχανών αξόνων | KW | 11/15 | 15/18.5 |
| Περιοδικό εργαλείων capacitv/τύπος κνημών | 24 | 24 | |
| Κνήμη εργαλείων και τύπος εξογκωμάτων διατήρησης | BT40-45° | BT50-45° | |
| Μέγιστο βάρος εργαλείων | κλ | 8 | 18 |
| Μέγιστη διάμετρος εργαλείων | χιλ. | Ø75/Ø150 (παρακείμενος κενός) | Ø110/Ø220 (παρακείμενος κενός) |
| Μέγιστο μήκος εργαλείων | χιλ. | 300 | 400 |
| Μεταβαλλόμενος χρόνος εργαλείων (T-T) | S | 4 | 5 |
| Ακρίβεια προσδιορισμού θέσης (X/Y/Z) | χιλ. | 0.014/0.014/0.014 | 0.018/0.014/0.014 |
| Ακρίβεια επανάληψης (X/Y/Z) | χιλ. | 0.006/0.006/0.006 | 0.007/0.006/0.006 |
| Διαστάσεις μηχανών (L*W*H) | χιλ. | 3737X3642X3155 | 3880X3675X3120 |
| Βάρος μηχανών | κλ | 8500 | 11500 |
Τα κυριότερα σημεία του προϊόντος
