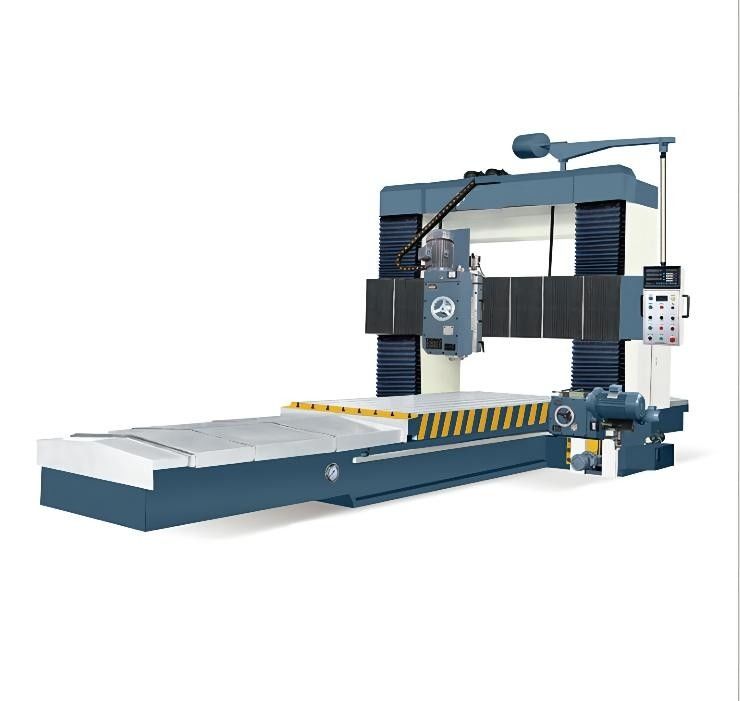

Μεγάλη CNC βαρέων καθηκόντων κινούμενη ακτίνα txk20-4 txk20-5 μηχανών άλεσης ατσάλινων σκελετών
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος: | TXK20-4 TXK20-5 Μεγάλη μηχανή φρεζαρίσματος με κινούμενη δοκό CNC | Κεντρική απόσταση της ράγας οδηγών: | 900/1000 χλστ |
|---|---|---|---|
| Μέγιστο μήκος κατεργασίας: | 30004000mm | Μέγιστο πλάτος κατεργασίας: | 2000-2500mm |
| Μέγιστο ύψος επεξεργασίας: | 1500 χιλιοστά | Μήκος Worktable: | 3000-4000 χλστ |
| Πλάτος Worktable: | 1600/2200 χλστ | Μέγιστο βάρος του κομματιού προς κατεργασία: | 8/9/10/11t |
| Ταχύτητα μετακίνησης Worktable: | 30-4000 mm/min, stepless διευθετήσιμος | Κύρια ισχύς: | 13/15 kw |
| Επισημαίνω |
Κινούμενη μηχανή άλεσης ατσάλινων σκελετών ακτίνων,Βαρέων καθηκόντων μηχανή άλεσης ατσάλινων σκελετών,Κινούμενη CNC ακτίνων μεγάλη μηχανή άλεσης |
||
Περιγραφή του προϊόντος
Βαρέων καθηκόντων CNC σειράς TXK20 μεγάλη κινούμενη μηχανή άλεσης ατσάλινων σκελετών ακτίνων
1. TXK20 CNC σειράς η κινούμενη μηχανή άλεσης ακτίνων ατσάλινων σκελετών είναι μια νέα γενιά της ακρίβειας CNC επεξεργαμένος τις εργαλειομηχανές στη μηχανή, κατάλληλη για το εργαλείο καρβιδίου χάλυβα υψηλής ταχύτητας στο σιδηρούχο μέταλλο, το μη σιδηρούχο μέταλλο και μέρος της μη μεταλλικής υλικής επεξεργασίας του κομματιού προς κατεργασία. Μπορέστε να ολοκληρώσετε το αεροπλάνο, υψηλός και η χαμηλή επιφάνεια, έκλινε την επιφάνεια, την πλευρά, την κατηγορία αυλακιού, τρυπώντας, διάτρυσης και άλλου τις διαδικασίες της διαδικασίας άλεσης.
2. Τρόπος μετάδοσης worktable: κίνηση βιδών σφαιρών πάγκων εργασίας, που οδηγείται από το σερβο σύστημα εναλλασσόμενου ρεύματος για να επιτύχει τη stepless ρύθμιση της ταχύτητας εργασίας και προσδιορισμός θέσης, και να επαναλάβει την ακρίβεια προσδιορισμού θέσης
3. Όλες οι εργαλειομηχανές πετιούνται, επεξεργασμένος, συγκεντρωμένος από την επιχείρησή μας. Τα πετώντας υλικά είναι χυτοσίδηρος ποιοτικά HT250, όλοι μέσω θερμικού, δόνηση και δευτεροβάθμια χρονική επεξεργασία, για να αποβάλουν πλήρως την εσωτερική πίεση της ρίψης. Το σώμα κρεβατιών, η στήλη και η ράγα οδηγών ακτίνων είναι έξοχη ακουστική απόσβεση.
Κύριες τεχνικές παράμετροι
| Προδιαγραφές μηχανών | TXK20-0 | Txk20-1 | Txk20-2 | Txk20-3 | |
| Κεντρική απόσταση της ράγας οδηγών | χιλ. | 500 | 600 | 700 | 800 |
| Μέγιστο μήκος κατεργασίας | χιλ. | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Μέγιστο πλάτος κατεργασίας | χιλ. | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Μέγιστο που επεξεργάζεται το ύψος στη μηχανή | χιλ. | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Μήκος Worktable | χιλ. | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Πλάτος Worktable | χιλ. | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Μέγιστο βάρος του κομματιού προς κατεργασία | τ | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Ταχύτητα μετακίνησης Worktable | mm/min | 30-4000 stepless διευθετήσιμος | 30-4000 stepless διευθετήσιμος | 30-4000 stepless διευθετήσιμος | 30-4000 stepless διευθετήσιμος |
| Δύναμη κύριων μηχανών | KW | 3.7 | 5.5, 7.5 | 5.5, 7.5 | 5.5, 7.5, 11 |
| Δύναμη αξόνων | KW | 7.5 | 7.5 | 7.5 | 7.5 |
| Βάρος μηχανών | τ | 13-16 | 15-25 | 20-32 | 23-36 |
| CNC σύστημα |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Ψηφιακή επίδειξη | Προαιρετικός | Προαιρετικός | Προαιρετικός | Προαιρετικός | |
| Προδιαγραφές μηχανών | Txk20-4 | Txk20-5 | Txk20-6 | |
| Κεντρική απόσταση της ράγας οδηγών | χιλ. | 900 | 1000 | 1200 |
| Μέγιστο μήκος κατεργασίας | χιλ. | 3000-4000 | 3000-4000 | 3000-4000 |
| Μέγιστο πλάτος κατεργασίας | χιλ. | 2000-2500 | 2000-2500 | 2000-2500 |
| Μέγιστο που επεξεργάζεται το ύψος στη μηχανή | χιλ. | 1500 | 1500 | 1500, 1800 |
| Μήκος Worktable | χιλ. | 3000-4000 | 3000-4000 | 3000-4000 |
| Πλάτος Worktable | χιλ. | 1600/2200 | 1600/2200 | 1600/2200 |
| Μέγιστο βάρος του κομματιού προς κατεργασία | τ | 8,9 | 10,11 | 10,12 |
| Ταχύτητα μετακίνησης Worktable | mm/min | 30-4000 stepless διευθετήσιμος | 30-4000 stepless διευθετήσιμος | 30-4000 stepless διευθετήσιμος |
| Δύναμη κύριων μηχανών | KW | 13 | 15 | 18.5 |
| Δύναμη αξόνων | KW | 11 | 15 | 15 |
| Βάρος μηχανών | τ | 29-36 | 35-43 | 41-53 |
| CNC σύστημα | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Ψηφιακή επίδειξη | Προαιρετικός | Προαιρετικός | Προαιρετικός | |
Τυποποιημένες διαμορφώσεις
1.One κάθετο κεφάλι άλεσης (τριαξωνικός CNC)
2. Ένα δευτερεύον κεφάλι άλεσης (προαιρετικό μεταξύ του αριστερού και του δεξιό)
3.Steel ασπίδα πιάτων του σώματος κρεβατιών
4.Bebar, ασπίδα τύπων οργάνων στηλών
Ειδικές συνδέσεις
κεφάλι άλεσης γωνίας 1,90 βαθμού
2. Πνευματική κλειδαριά εργαλείων
3.Microelectronic κυμαιμένος handwheel ρύθμισης εργαλείων
