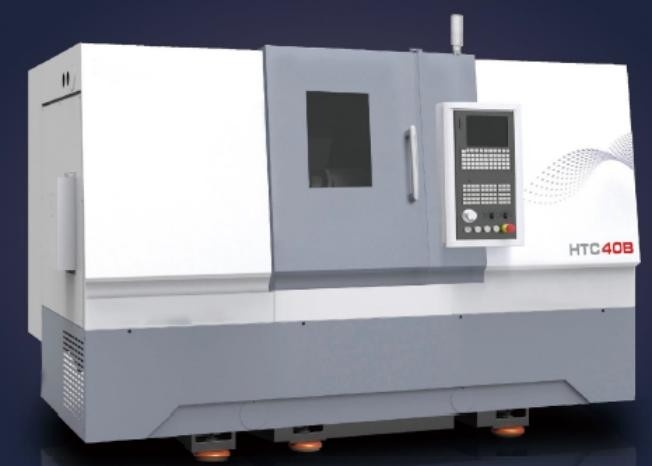

Cnc υψηλής ακρίβειας μηχανή τόρνου πυργίσκων 50 - 3000 r/min HTC40Bm/1000
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | CNC υψηλής ακρίβειας πυργίσκος HTC40Bm/1000 δύναμης τόρνου | Μέγιστη ταλάντευση πέρα από το κρεβάτι: | 560mm |
|---|---|---|---|
| Μέγιστη ταλάντευση πέρα από τη φωτογραφική διαφάνεια: | 350 χιλ. | Μέγιστη τέμνουσα διάμετρος: | 360 χιλ. |
| Μέγιστο τέμνον μήκος: | 970 χιλ. | Μέγιστο ταξίδι του Χ-άξονα: | 200 χιλ. |
| Μέγιστο ταξίδι του ζ-άξονα: | 1050 χιλ. | Τύπος κεφαλιού αξόνων: | A2-8 |
| Ο άξονας άντεξε τη διάμετρο: | ø80 | Σειρά ταχύτητας αξόνων: | 50-3000 r/min |
| Επισημαίνω |
Cnc υψηλής ακρίβειας μηχανή τόρνου πυργίσκων,Μηχανή τόρνου πυργίσκων 3000 R/Min Cnc |
||
Περιγραφή του προϊόντος
CNC υψηλής ακρίβειας πυργίσκος HTC40Bm/1000 δύναμης τόρνου
Κύριες τεχνικές παράμετροι
|
Πρότυπο Στοιχείο |
HTC40Bm/1000 |
| Μέγιστη ταλάντευση πέρα από το κρεβάτι χιλ. | Φ560 |
| Μέγιστη ταλάντευση πέρα από τη φωτογραφική διαφάνεια χιλ. | Φ350 |
| Μέγιστη τέμνουσα διάμετρος χιλ. | Φ360 |
| Μέγιστο τέμνον μήκος χιλ. | 970 |
| Ο άξονας άντεξε τη διάμετρο χιλ. | Φ80 |
| Μορφή μύτης αξόνων | A2-8 |
| Δύναμη κύριων μηχανών (30 λεπτά/συνεχίζονται) KW | 16/12 |
| Ροπή ταχύτητας Max.output αξόνων του άξονα r/min/Nm | 50-3000/172 |
| Μέγιστο ταξίδι του Χ-άξονα χιλ. | 200 |
| Μέγιστο ταξίδι του ζ-άξονα χιλ. | 1050 |
| Γρήγορη ταχύτητα (x/Z-άξονας) χιλ. | 30/30 |
| Dia. /travel tailstock του μανικιού χιλ. | Φ100/710 |
| Μυτερός άντεξε tailstock του μανικιού Μορς | 4# |
| Μέγεθος της κνήμης εργαλείων χιλ. | 25x25 |
| Διάμετρος της τρύπας εργαλείων χιλ. | Φ40/Φ32/Φ25/Φ20 |
| Ακρίβεια προσδιορισμού θέσης (x/Z/C-άξονας) χιλ. | 0.008/0.010/63» |
| Να επανατοποθετήσει την ακρίβεια (x/Z/C-άξονας) χιλ. | 0.004/0.004/25» |
| Τραχύτητα µm | Ra1.25 um |
| Ακρίβεια κομματιών προς κατεργασία | IT6 |
| Στρογγυλάδα του κομματιού προς κατεργασία χιλ. | 0.0025/¢75 |
| Cylindricity του κομματιού προς κατεργασία χιλ. | 0.010/150 |
| Planness του κομματιού προς κατεργασία χιλ. | 0.010mm/¢200 |
| Μέγιστο βάρος του κομματιού προς κατεργασία δίσκων κλ | 200 |
| Μέγιστο βάρος του κομματιού προς κατεργασία άξονων κλ | 500 |
| Βάρος της μηχανής κλ | 4700 |
| Γενικές διαστάσεις της μηχανής (LxWxH) χιλ. | 3570x1860x1850 (χωρίς μεταφορέα τσιπ) |
Πλεονέκτημα μηχανών
Στενεύω τη δομή κίνησης ζωνών Β
Άμεσα οδηγημένος την περιστροφή αξόνων μέσω της τροχαλίας, που μειώνει την απώλεια δύναμης μηχανικής μεταφοράς, έναρξη γρήγορη και ομαλή.
ΙΙ σερβο πυργίσκος
Υιοθετεί τη σερβο μηχανή για να οδηγήσει την ευρετηρίαση, η οποία έχει τη υψηλή ακρίβεια και την υψηλή αξιοπιστία, οι οποίες μπορούν να καλύψουν τις απαιτήσεις υψηλού
απόδοση και γρήγορη αλλαγή εργαλείων.
ΙΙΙ ο ενσωματωμένος κωδικοποιητής αξόνων
Ο ειδικός κωδικοποιητής αξόνων ακυρώνει το σύγχρονο μηχανισμό μετάδοσης ζωνών, μειώνοντας αποτελεσματικά το ποσοστό αποτυχίας.
IV τροφή δύο άξονα
Χ ο άξονας και ο άξονας Ζ οδηγούνται από τη σερβο μηχανή και συνδέονται άμεσα με τη βίδα σφαιρών μέσω της ελαστικής σύζευξης.
Η κυλώντας ράγα οδηγών υιοθετείται και για τις δύο δύο ράγες οδηγών άξονα. Η ράγα οδηγών είναι ισοδύναμος τύπος φορτίων τέσσερις-κατεύθυνσης, με τη υψηλή ακρίβεια και το μεγάλο φορτίο, το οποίο βελτιώνει πολύ την κατεργασία της ακρίβειας, γρήγορα κινούμενες ταχύτητα και αποδοτικότητα παραγωγής.
