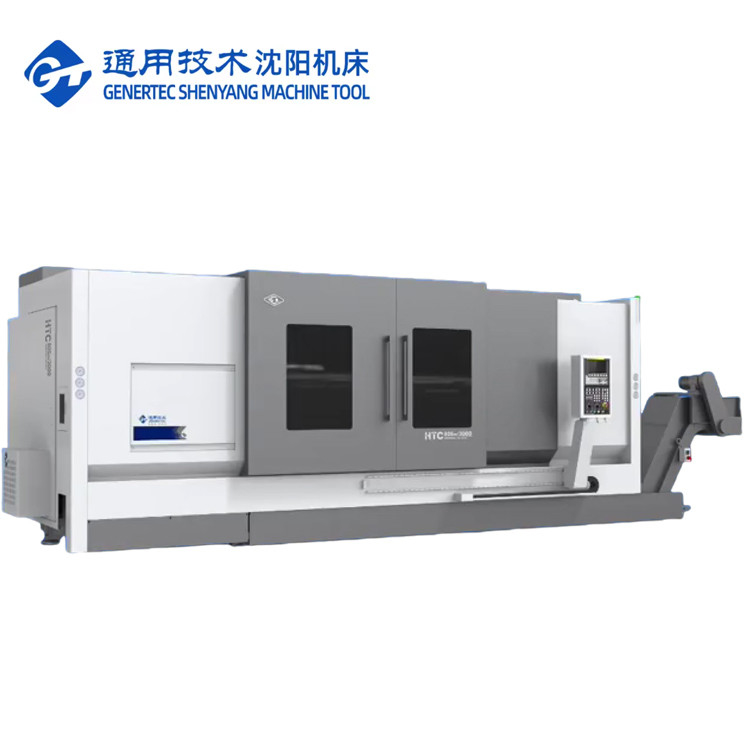

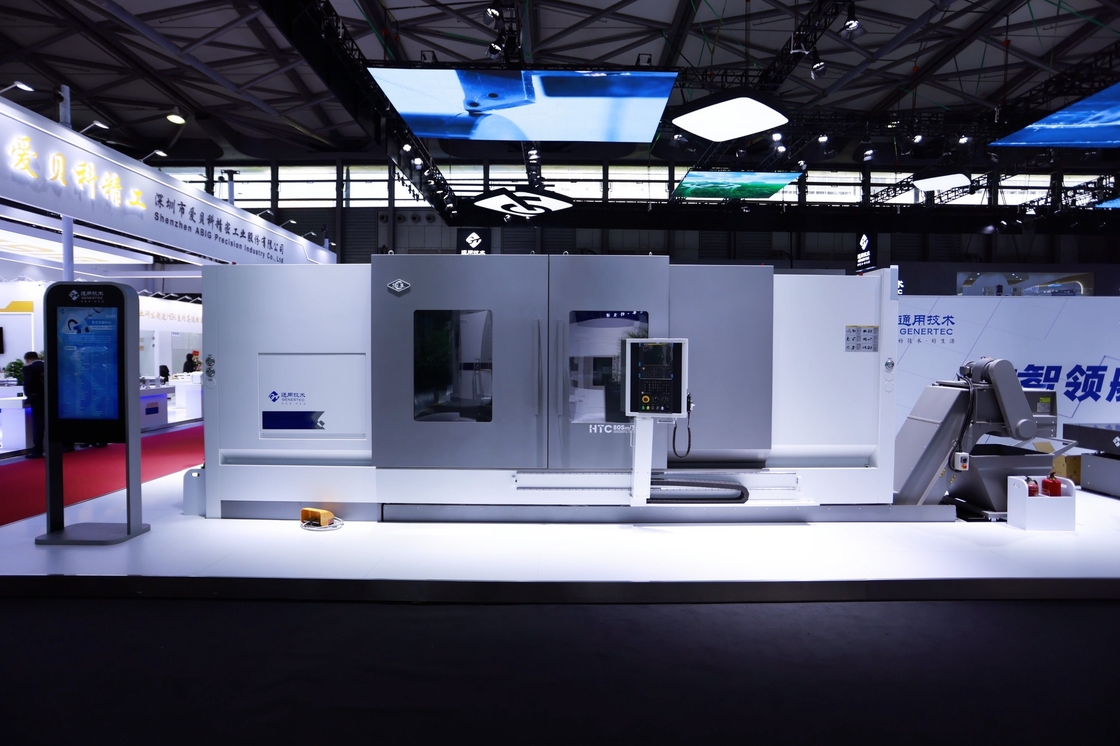

SMTCL Οικουμενικότητα CNC Γύρισμα Γύρισμα μηχανή HTC63Qm Max. Γύρισμα Διαμέτρου 600mm CNC Γύρισμα Κέντρο
Λεπτομέρειες για το προϊόν
| Μάρκα: | Επικαιροποίηση | Όνομα προϊόντος: | HTC63Qm CNC Κέντρο Στροφής |
|---|---|---|---|
| Μαξ Σγουίνγκ πάνω από το κρεβάτι: | Φ700 mm | Μέγιστη διάμετρος στροφής: | Φ600mm |
| Μέγιστο μήκος περιστροφής: | 1000/1500/2000/3000mm | Ο άξονας άντεξε Dia: | Φ104mm |
| Άξονας ταξιδιού X/Z: | 320/1100 mm | Άτρακτο: | 15/18.5kW |
| Ταχύτητα ατράκτου: | 30-2000 στροφές/δευτερόλεπτο | ||
| Επισημαίνω |
Οριζόντιο κέντρο στροφής CNC,Κέντρο στροφής CNC άξονα Γ,Κέντρο οριζόντιας στροφής |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Η σειρά οριζόντιων κέντρων στροφής HTC-m συναρμολογείται, επαληθεύεται και βελτιώνεται με προηγμένη τεχνολογία παραγωγής.Έχουν καλές επιδόσεις κοπής και μπορούν να ανταποκριθούν στις ανάγκες επεξεργασίας διαφόρων περιστρεφόμενων εξαρτημάτωνΗ μηχανή εργαλείου είναι εξοπλισμένη με άξονα C, με κινητήρα, που μπορεί να πραγματοποιήσει διάφορες μεθόδους επεξεργασίας, όπως στροφή, άλεση και τρύπαση.
Qm σειράμπορεί να υλοποιήσει πολλαπλές λειτουργίες επεξεργασίας, όπως στροφή και άλεση, ενώ παράλληλα διαθέτει μεγάλο χώρο περιστροφής και εύρος επεξεργασίας για την κάλυψη των αναγκών μηχανημάτων μηχανικής κλπ.
Χαρακτηριστικά του προϊόντος:
◆ Υψηλής απόδοσης υποστήριξη εργαλείου με κινητήρα
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλή ταχύτητα κίνησης δύο άξονων
◆ Προαιρετική διαμόρφωση άξονα Y για την επίτευξη ολοκληρωμένης επεξεργασίας πολλαπλών ακολουθιών
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Άγκυρο σχήμα μη λυγισμένη σέλα
◆ Μικρή δομή σπινθήρων
Γρήγορη ταχύτητα κίνησης: 30m/min
Διορθωτικό σέρβο
Δύο σταθερές προεπιταγμένες δομές
η βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας του εργαλείου μηχανής
Διαμόρφωση άξονα Y
Στροφή σφαίρας υψηλής ακρίβειας
Άλλες συσκευές για την κατασκευή οχημάτων
Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών.
Αποτελεσματικός πύργος με παροχή τροφοδοσίας
|
Σχέδιο
|
Μονάδα
|
HTC63Qm
|
|
Μαξ, κόβω διάγραμμα.
|
χμ
|
Φ600
|
|
Μέγιστο μήκος κοπής
|
χμ
|
1000/1500/2000/3000
|
|
Μαξ, κολυμπάς πάνω από το κρεβάτι.
|
χμ
|
Φ700
|
|
Μαξ. κολύμπι διαμέρισμα.
|
χμ
|
Φ600
|
|
Στρίψιμο
|
|
|
|
Μοντέλο μύτης με σπινθήρα
|
|
Α2-11
|
|
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
|
χμ
|
Φ160
|
|
Σπονδυλικός σπινθήρας και μέγεθος τρύπας
|
|
1:20Φ150
|
|
Διάγραμμα της τρύπας του σπινδέλου
|
|
Φ104
|
|
Μαξ, σταμάτα.
|
χμ
|
Φ85
|
|
Σωματική διάταξη χτύπησης.
|
χιλιοστό
|
12
|
|
Πεδίο ταχύτητας σπινθήρα
|
r/min
|
35-2000
|
|
Σειρά ταχύτητας σπινθήρα
|
|
Μηχανοκίνητα δύο γρανάζια
|
|
Μαξ. ροπή σπινθήρα
|
Αριθμός
|
1350
|
|
Η ισχύς εξόδου του κύριου κινητήρα συνεχής/30 min.
|
kW
|
15/18.5 (15 λεπτά)
|
|
Άξονας X/Z
|
|
|
|
Ταχεία κίνηση στον άξονα Χ/Ζ
|
m/min
|
15
|
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
320
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Κουτσούκ
|
|
|
|
Ταξιδεύσεις απορροής
|
χμ
|
900/1400/1900/2900
|
|
Μέθοδος οδήγησης από την ουρά
|
|
Αντίσταση της σέλας
|
|
Ταξίδι με μανίκι
|
χμ
|
150
|
|
Το μανίκι της ουράς.
|
χμ
|
Φ160
|
|
Κωνικό σχοινί της ουράς
|
Μορς
|
MT-5
|
|
Πύργος
|
|
|
|
Τύπος πύργου
|
|
Οριζόντιος πύργος ισχύος 12 σταθμών
|
|
Υψόμετρο κέντρου
|
χμ
|
125
|
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου
|
Σημ.
|
±1.6
|
|
Μέγεθος εργαλείου
|
χμ
|
25×25
|
|
Αν μπορούσα να διαλέξω εργαλείο κοντά
|
|
- Ναι, ναι.
|
|
Διασύνδεση υποθέτη ηλεκτρικού εργαλείου
|
|
BMT65
|
|
Μέγιστη χωρητικότητα γεώτρησης
|
χμ
|
22×0.2
|
|
Μέγιστη δυναμικότητα άλεσης
|
χμ
|
25×20×40
|
|
Μέγιστη χωρητικότητα απόρριψης
|
χμ
|
M18 × 1,5 / M36 × 1
|
|
Άλλα
|
|
|
|
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
|
χμ
|
1085.5
|
|
Καθαρό βάρος μηχανής εργαλείου
|
χιλιόγραμμο
|
7000/8500/10000/12500
|
|
Συνολικές διαστάσεις ((LxWxH)
|
χμ
|
3850 × 2450 × 2300
4450 × 2450 × 2300
5280 × 2450 × 2300
6500 × 2450 × 2300
|
|
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.
|
||
Εσωτερικός φορέας εργαλείων ψύξης
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό
Η Υπηρεσία μας:
1Κάθε μέρος πρέπει να επιθεωρηθεί.
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Για εμάς:
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
