Προγραμματίσημη υψηλή ακρίβεια μηχανών λείανσης επιφάνειας που επεξεργάζεται 5010 AHD στη μηχανή
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | Mnk-5010AHD/MSI αλέθοντας μηχανή επιφάνειας τύπων σελών | Μέγεθος Worktable: | 1000x500mm |
|---|---|---|---|
| Max.load-φέρων ικανότητα worktable (συμπεριλαμβανομένου του φλυτζανιού αναρρόφησης): | 500kg | Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων : | 620mm |
| Μέγεθος ροδών: | 400× (20-40) ×127 χιλ. | Ταχύτητα αξόνων: | 1500rpm/50HZ |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος: | Ra0.2 μm | Βάρος δικτύου μηχανών: | 5300kg |
| Επισημαίνω |
5010 αλέθοντας μηχανές επιφάνειας AHD,Αλέθοντας μηχανές επιφάνειας προγραμματίσημες,Προγραμματίσημη υψηλή ακρίβεια που αλέθει και που επεξεργάζεται στη μηχανή |
||
Περιγραφή του προϊόντος

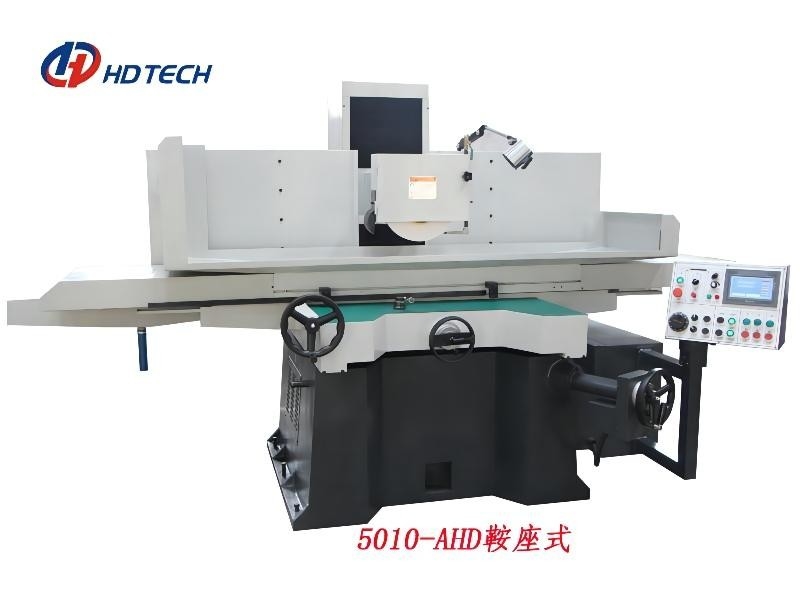

Mnk-5010AHD/MSI προγραμματίσημος κατασκευαστής αλέθοντας μηχανών επιφάνειας τύπων σελών
Αυτή η σειρά χρησιμοποιείται κυρίως για τη λείανση ακρίβειας με την υψηλή ακρίβεια λείανσης και τελειώνει. Εύκολος να λειτουργήσει, ο κάθετος σφυγμός χεριών. Κατάλληλος για όλα τα είδη μερών και εργαλείων στη μηχανή. Ιδιαίτερα κατάλληλα για τη λείανση μεγάλης ακρίβειας, το υψηλός-τέρμα τα μέρη ή τα εργαλεία, και έχουν μια υψηλή αποδοτικότητα λείανσης.
Κύριο χαρακτηριστικό γνώρισμα
* Χρησιμοποιώντας το σχεδιάγραμμα του διαγώνιου πίνακα, η δομή της στήλης και το αλέθοντας κεφάλι είναι συμπαγείς, η κάθετη ευαισθησία τροφών είναι υψηλή, και η ακρίβεια της οριζόντιας ράγας οδηγών είναι εγγυημένη.
* Η οριζόντια τροφή του worktable υιοθετεί τις πλαστικές ράγες οδηγών, που οδηγούνται από την πίεση πετρελαίου, η οποία μπορεί να λάβει τη σταθερή και συνεχή τροφή, έτσι μπορεί να πραγματοποιήσει τη λείανση υψηλός-τέρματος.
* Η διαμήκης μετακίνηση του worktable ελέγχεται με δύο τρόπους: 1. Συνηθισμένος τύπος ελέγχου μετάδοσης και σερβο τύπος ελέγχου μετάδοσης. Η συνηθισμένη μετάδοση δεν μπορεί να τοποθετηθεί ακριβώς πριν και μετά, και σερβο μπορεί να επιτύχει τον ακριβή προσδιορισμό θέσης.
* Το αλέθοντας κεφάλι υιοθετεί το μεγάλης ακρίβειας γωνιακό ρουλεμάν επαφών, το οποίο έχει την υψηλή ακρίβεια ακαμψίας και περιστροφής.
* Η εργαλειομηχανή υιοθετεί μια semi-enclosed κάλυψη, που μπορεί εντελώς να καλύψει την ολόκληρη περιοχή εργασίας, να αποτρέψει αποτελεσματικά το ράντισμα των αρχειοθετήσεων ψυκτικού μέσου και σιδήρου, και μπορεί να συνδεθεί με μια συσκευή αφαίρεσης υδρονέφωσης και σκόνης.
* Οι επιλογές ελέγχου εργαλειομηχανών μπορούν να υιοθετήσουν το ιαπωνικό PLC της Mitsubishi, SYNTEC της Ταϊβάν και το γερμανικό σύστημα ελέγχου Siemens, η γραφική λειτουργία επιλογών είναι απλή, και ο βαθμός αυτοματοποίησης είναι υψηλός.
| Στοιχείο | Μονάδα | Mnk-5010AHD/MSI | |
| Επιτραπέζια περιοχή εργασίας | χιλ. | 1000×500 | |
| Ηλεκτρομαγνητική περιοχή τσοκ | χιλ. | 1000×500 | |
| Max.load-φέρων ικανότητα worktable (συμπεριλαμβανομένου του φλυτζανιού αναρρόφησης) | Κλ | 500 | |
| Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 620 | |
| Μέγεθος ροδών | χιλ. | 400× (20-40) ×127 | |
| Ταχύτητα αξόνων | (RPM/min) | 50HZ | 1500 |
| Min.vertical τροφή του τροχού άλεσης | χιλ. | 0,001 | |
| Εγκάρσια ταχύτητα τροφών worktable | (m/min) | 1~24 | |
| Πάνω-κάτω τη σερβο μηχανή (ψ) | (ψ) | 750 | |
| Κοινή μηχανή AHD μπροστινό και πίσω μέρος Σερβο μηχανή MSI μπροστινό και πίσω μέρος |
(ψ) | Συνηθισμένη μηχανή 80 σερβο μηχανή 750 | |
| Επίπεδη μηχανή | (Hp×p) | 1/4×2 | |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος | μm | Ra0.2 | |
| Ακτινωτό runout αξόνων | χιλ. | ≤0.002 | |
| Runout προσώπου αξόνων | χιλ. | ≤0.002 | |
| Πάνω-κάτω (άξονας Ζ) την ακρίβεια προσδιορισμού θέσης επανάληψης | χιλ. | ≤0.002 | |
| Το μέτωπο και η πλάτη (άξονας Υ) επαναλαμβάνουν την ακρίβεια προσδιορισμού θέσης | χιλ. | AHD/MSI-0,01 | |
| Μέγεθος μηχανών (L×W×H) | χιλ. | 3850×2200×2100 | |
| Βάρος δικτύου μηχανών | κλ | 5300 | |
| Ακαθάριστο βάρος μηχανών | κλ | 5900 | |
| Ράγα και βίδα οδηγών | ||
| Χ άξονας: αριστερό και δεξιός | Ένα Β και μια επίπεδη πλαστική ράγα οδηγών | |
| Υ-άξονας: μέτωπο και πλάτη | Διπλή ράγα οδηγών Β πλαστική | |
| Άξονας Ζ: πάνω-κάτω | Skateboard σκληρός οδηγός τύπων | |
| Διάμετρος/πίσσα βιδών σφαιρών | Υ: Ф32mm/4mm Ζ: Ф40mm/5mm |
|
| Προδιαγραφές μηχανών | ||
| Μηχανή αξόνων | HXP | 10×4 |
| Υδραυλική μηχανή | HXP | 4×6 |
| Oil-cooled μηχανή | H*P | 1×2 |
| Μηχανή δεξαμενών νερού | H*P | 1/4 |
Τα κυριότερα σημεία του προϊόντος
Mnk-5010AHD/MSI προγραμματίσημος κατασκευαστής αλέθοντας μηχανών επιφάνειας τύπων σελών Αυτή η σειρά χρησιμοποιείται κυρίως για τη λείανση ακρίβειας με την υψηλή ακρίβεια λείανσης και τελειώνει. Εύκολος να λειτουργήσει, ο κάθετος σφυγμός χεριών. Κατάλληλος για όλα τα είδη μερών και εργαλείων στη μηχ...
