Προγραμματίσημη 1000 X400 αλέθοντας μηχανών επιφάνειας υψηλής ακρίβειας χιλ. 4010 AHD MSI
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | Mnk-4010AHD/MSI αλέθοντας μηχανή επιφάνειας τύπων σελών | Μέγεθος Worktable: | 1000x400mm |
|---|---|---|---|
| Max.load-φέρων ικανότητα worktable (συμπεριλαμβανομένου του φλυτζανιού αναρρόφησης): | 400kg | Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων : | 620mm |
| Μέγεθος ροδών: | 400× (20-40) ×127 χιλ. | Ταχύτητα αξόνων: | 1500rpm/50HZ |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος: | Ra0.2 μm | Βάρος δικτύου μηχανών: | 4500kg |
| Επισημαίνω |
4010 αλέθοντας μηχανές επιφάνειας AHD,1000 αλέθοντας μηχανές επιφάνειας X400 χιλ.,Προγραμματίσημος μύλος επιφάνειας υψηλής ακρίβειας |
||
Περιγραφή του προϊόντος

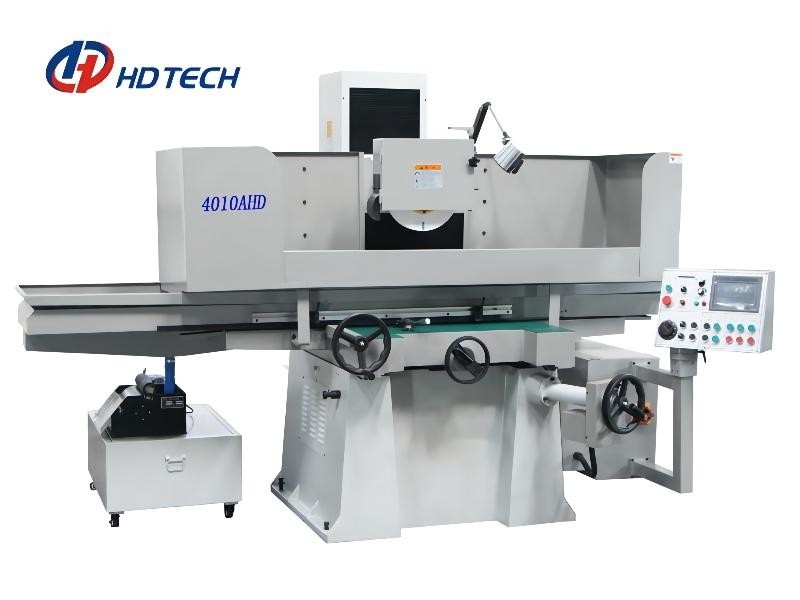

Αλέθοντας μηχανή επιφάνειας τύπων σελών υψηλής ακρίβειας mnk-4010AHD/MSI προγραμματίσημη
Κυρίως χρησιμοποιημένος για τη λείανση ακρίβειας, την ακρίβεια λείανσης και τελειώστε είναι πολύ υψηλός. Κατάλληλος για όλα τα είδη μερών και εργαλείων στη μηχανή. Ιδιαίτερα κατάλληλα για τη λείανση μεγάλης ακρίβειας, το υψηλός-τέρμα τα μέρη ή τα εργαλεία, και έχουν μια υψηλή αποδοτικότητα λείανσης.
Κύριο χαρακτηριστικό γνώρισμα
* Υιοθετήστε τη μορφή σχεδιαγράμματος διαγώνιου πίνακα, η στήλη και η αλέθοντας επικεφαλής δομή είναι συμπαγείς, η κάθετη ευαισθησία τροφών είναι υψηλή, να εξασφαλίσει την ακρίβεια της εγκάρσιας ράγας οδηγών.
* Η οριζόντια τροφή του worktable υιοθετεί την κολλημένη πλαστική ράγα οδηγών, που οδηγείται από την πίεση πετρελαίου, η οποία μπορεί να λάβει την ομαλή και συνεχή τροφή, έτσι μπορεί να είναι με το υψηλό τέρμα.
* Η κάθετη μετακίνηση του worktable ελέγχεται από δύο τρόπους: 1. Συνηθισμένος τύπος ελέγχου κίνησης και σερβο τύπος ελέγχου κίνησης. Η συνηθισμένη κίνηση δεν μπορεί να τοποθετηθεί ακριβώς πριν και μετά, αλλά ο σερβο μπορεί να επιτύχει τον ακριβή προσδιορισμό θέσης.
* Η μηχανή υιοθετεί ένα ημι-κλειστό κοχύλι κάλυψης, που μπορεί εντελώς να καλύψει ολόκληρη την περιοχή εργασίας, να αποτρέψει αποτελεσματικά το ράντισμα των αρχειοθετήσεων ψυκτικού μέσου και σιδήρου, και μπορεί να συνδεθεί με τη συσκευή απορρόφησης υδρονέφωσης και αφαίρεσης σκόνης.
| Στοιχείο | Μονάδα | Mnk-4010AHD/MSI | |
| Επιτραπέζια περιοχή εργασίας | χιλ. | 1000×400 | |
| Ηλεκτρομαγνητική περιοχή τσοκ | χιλ. | 1000×400 | |
| Max.load-φέρων ικανότητα worktable (συμπεριλαμβανομένου του φλυτζανιού αναρρόφησης) | Κλ | 400 | |
| Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 620 | |
| Μέγεθος ροδών | χιλ. | 400× (20-40) ×127 | |
| Ταχύτητα αξόνων | (RPM/min) | 50HZ | 1500 |
| Min.vertical τροφή του τροχού άλεσης | χιλ. | 0,001 | |
| Εγκάρσια ταχύτητα τροφών worktable | (m/min) | 1~24 | |
| Πάνω-κάτω τη σερβο μηχανή (ψ) | (ψ) | 750 | |
| Κοινή μηχανή AHD μπροστινό και πίσω μέρος Σερβο μηχανή MSI μπροστινό και πίσω μέρος |
(ψ) | Συνηθισμένη μηχανή 80 σερβο μηχανή 750 | |
| Επίπεδη μηχανή | (Hp×p) | 1/4×2 | |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος | μm | Ra0.2 | |
| Ακτινωτό runout αξόνων | χιλ. | ≤0.002 | |
| Runout προσώπου αξόνων | χιλ. | ≤0.002 | |
| Πάνω-κάτω (άξονας Ζ) την ακρίβεια προσδιορισμού θέσης επανάληψης | χιλ. | ≤0.002 | |
| Το μέτωπο και η πλάτη (άξονας Υ) επαναλαμβάνουν την ακρίβεια προσδιορισμού θέσης | χιλ. | AHD/MSI-0,01 | |
| Μέγεθος μηχανών (L×W×H) | χιλ. | 3850×2200×2100 | |
| Βάρος δικτύου μηχανών | κλ | 4500 | |
| Ακαθάριστο βάρος μηχανών | κλ | 5450 | |
| Ράγα και βίδα οδηγών | ||
| Χ άξονας: αριστερό και δεξιός | Διπλή ράγα οδηγών Β πλαστική | |
| Υ-άξονας: μέτωπο και πλάτη | Διπλή ράγα οδηγών Β πλαστική | |
| Άξονας Ζ: πάνω-κάτω | Skateboard σκληρός οδηγός τύπων | |
| Διάμετρος/πίσσα βιδών σφαιρών | Υ: Ф32mm/4mm Ζ: Ф40mm/5mm |
|
| Προδιαγραφές μηχανών | ||
| Μηχανή αξόνων | HXP | 7.5×4 |
| Υδραυλική μηχανή | HXP | 4×6 |
| Oil-cooled μηχανή | H*P | 1×2 |
| Μηχανή δεξαμενών νερού | H*P | 1/4 |
Τα κυριότερα σημεία του προϊόντος
Αλέθοντας μηχανή επιφάνειας τύπων σελών υψηλής ακρίβειας mnk-4010AHD/MSI προγραμματίσημη Κυρίως χρησιμοποιημένος για τη λείανση ακρίβειας, την ακρίβεια λείανσης και τελειώστε είναι πολύ υψηλός. Κατάλληλος για όλα τα είδη μερών και εργαλείων στη μηχανή. Ιδιαίτερα κατάλληλα για τη λείανση μεγάλης ακρί...
