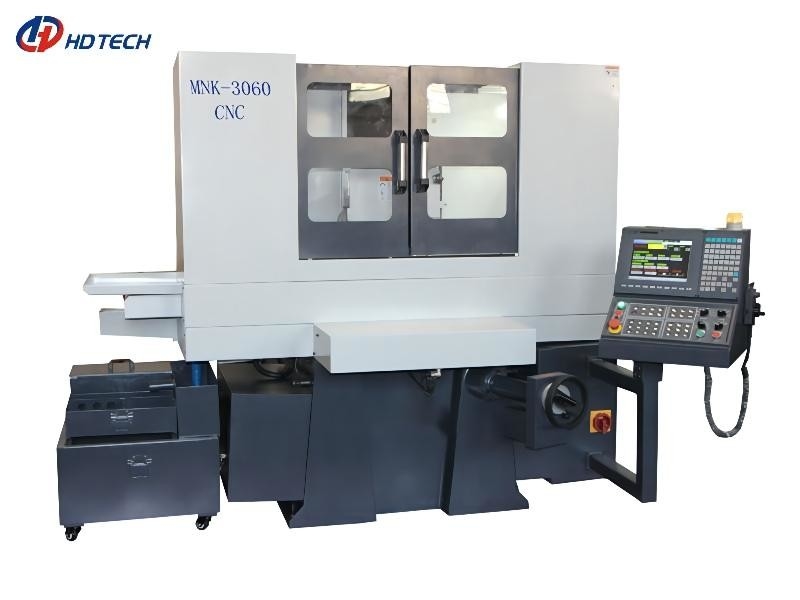

Τύπος σελών υψηλής ακρίβειας 3060 CNC αλέθοντας μηχανών επιφάνειας
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | Mnk-3060CNC αλέθοντας μηχανή επιφάνειας τύπων σελών | Μέγεθος Worktable: | 600x300mm |
|---|---|---|---|
| Max.load-φέρων ικανότητα worktable (συμπεριλαμβανομένου του φλυτζανιού αναρρόφησης): | 300kg | Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων : | 540mm |
| Μέγεθος ροδών: | 355× (15-40) ×127mm | Ταχύτητα αξόνων: | 0-1800rpm |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος: | Ra0.2 μm | Βάρος δικτύου μηχανών: | 3100kg |
| Επισημαίνω |
3060 CNC αλέθοντας μηχανές επιφάνειας,Αλέθοντας μηχανές επιφάνειας τύπων σελών,CNC αλέθοντας μηχανές υψηλής ακρίβειας |
||
Περιγραφή του προϊόντος
Γερμανικός CNC τύπων ποιοτικών 3060CNC σελών κατασκευαστής αλέθοντας μηχανών επιφάνειας
Εισαγωγή προϊόντων
Η μηχανή χρησιμοποιείται κυρίως για τη λείανση με την περιφέρεια ροδών, εκτός από το αεροπλάνο, του αυλακιού και του βήματος της λείανσης υψηλής ακρίβειας, αλλά και μπορεί να επιτύχει την μη-επίπεδη επιφάνεια που διαμορφώνει την επεξεργασία Η μηχανή μπορεί επίσης να εξοπλιστεί με άλλα εξαρτήματα για να επεκτείνει τον τομέα επεξεργασίας.
Κύριο χαρακτηριστικό γνώρισμα
1. Το γενικό σχεδιάγραμμα της μηχανής υιοθετεί την άριστη απόδοση της διαγώνιας έλξης κινητής
2. Η μηχανή εγκρίνει πολλά μέτρα της απομόνωσης δόνησης και της μείωσης δόνησης για να σταματήσει την επιβλαβή δόνηση μέσα στην επιτρεπόμενη σειρά, με τα καλά χαρακτηριστικά αντίστασης δόνησης
3. Το σύστημα αξόνων της εργαλειομηχανής υποστηρίζεται με την ακριβή γωνιακή συμπεριφορά κυλίσματος επαφών, και η ακρίβεια περιστροφής είναι λιγότερο από 1mm
4. Η μηχανή υιοθετεί το ημι-κλειστό κοχύλι κάλυψης, που μπορεί εντελώς να καλύψει ολόκληρη την περιοχή εργασίας, να αποτρέψει αποτελεσματικά το ράντισμα των αρχειοθετήσεων ψυκτικού μέσου και σιδήρου, και μπορεί να συνδεθεί με τη συσκευή αφαίρεσης αναρρόφησης και σκόνης υδρονέφωσης.
| Στοιχείο | Μονάδα | Mnk-3060CNC τύπος σελών (CNC) | |
| Επιτραπέζια περιοχή εργασίας | χιλ. | 600×300 | |
| Ηλεκτρομαγνητική περιοχή τσοκ | χιλ. | 600×300 | |
| Max.load-φέρων ικανότητα worktable (συμπεριλαμβανομένου του φλυτζανιού αναρρόφησης) | Κλ | 300 | |
| Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 540 | |
| Μέγεθος ροδών | χιλ. | 355× (15-40) ×127 | |
| Ταχύτητα αξόνων | (RPM/min) | 0-1800 | |
| Min.vertical τροφή του τροχού άλεσης | χιλ. | 0,001 | |
| Εγκάρσια ταχύτητα τροφών worktable | (m/min) | 1~24 | |
| Πάνω-κάτω τη σερβο μηχανή με το φρένο (ψ) | (ψ) | 1300 | |
| Μπροστινό και πίσω μέρος σερβο μηχανές | (ψ) | 850 | |
| Επίπεδη μηχανή | (Hp×p) | 1/5×2 | |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος | μm | Ra0.2 | |
| Ακτινωτό runout αξόνων | χιλ. | ≤0.002 | |
| Runout προσώπου αξόνων | χιλ. | ≤0.002 | |
| Πάνω-κάτω (άξονας Ζ) την ακρίβεια προσδιορισμού θέσης επανάληψης | χιλ. | ≤0.002 | |
| Το μέτωπο και η πλάτη (άξονας Υ) επαναλαμβάνουν την ακρίβεια προσδιορισμού θέσης | χιλ. | ≤0.002 | |
| Μέγεθος μηχανών (L×W×H) | χιλ. | 2850×1800×2100 | |
| Βάρος δικτύου μηχανών | κλ | 3100 | |
| Ακαθάριστο βάρος μηχανών | κλ | 3800 | |
| Ράγα και βίδα οδηγών | ||
| Χ άξονας: αριστερό και δεξιός | Διπλή ράγα οδηγών Β πλαστική | |
| Υ-άξονας: μέτωπο και πλάτη | Διπλή ράγα οδηγών Β πλαστική | |
| Άξονας Ζ: πάνω-κάτω | Skateboard σκληρός οδηγός τύπων | |
| Διάμετρος/πίσσα βιδών σφαιρών | Υ: Ф32mm/5mm Ζ: Ф32mm/5mm |
|
| Προδιαγραφές μηχανών | ||
| Μηχανή αξόνων | HXP | 5×4 |
| Υδραυλική μηχανή | HXP | 2×4 |
| Oil-cooled μηχανή | H*P | 1×2 |
| Μηχανή δεξαμενών νερού | H*P | 1/5 |
Αυτή η σειρά μπορεί επίσης να επιτύχει την τραχύτητα επιφάνειας: RA 0.08um
