Κάθετοι ΚΚ μηχανών 600 X 250 επιφάνειας αξόνων 5060 CNC αλέθοντας
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | 5060CNC γραμμική ειδική αλέθοντας μηχανή ολισθαινόντων ρυθμιστών οδηγών | Μέγεθος Worktable: | 600x250mm |
|---|---|---|---|
| Min.vertical τροφή του τροχού άλεσης: | 0.001mm | Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων : | 250mm |
| Μέγεθος ροδών: | Παρεχόμενος από τον αγοραστή | Ταχύτητα αξόνων: | 0-40000rpm |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος: | Ra0.4 μm | Βάρος δικτύου μηχανών: | 5000kg |
| Επισημαίνω |
CNC κάθετη αλέθοντας μηχανή επιφάνειας,Κάθετη επιφάνεια αλέθοντας μηχανή 600 X 250 ΚΚ,CNC κάθετος μύλος επιφάνειας αξόνων |
||
Περιγραφή του προϊόντος

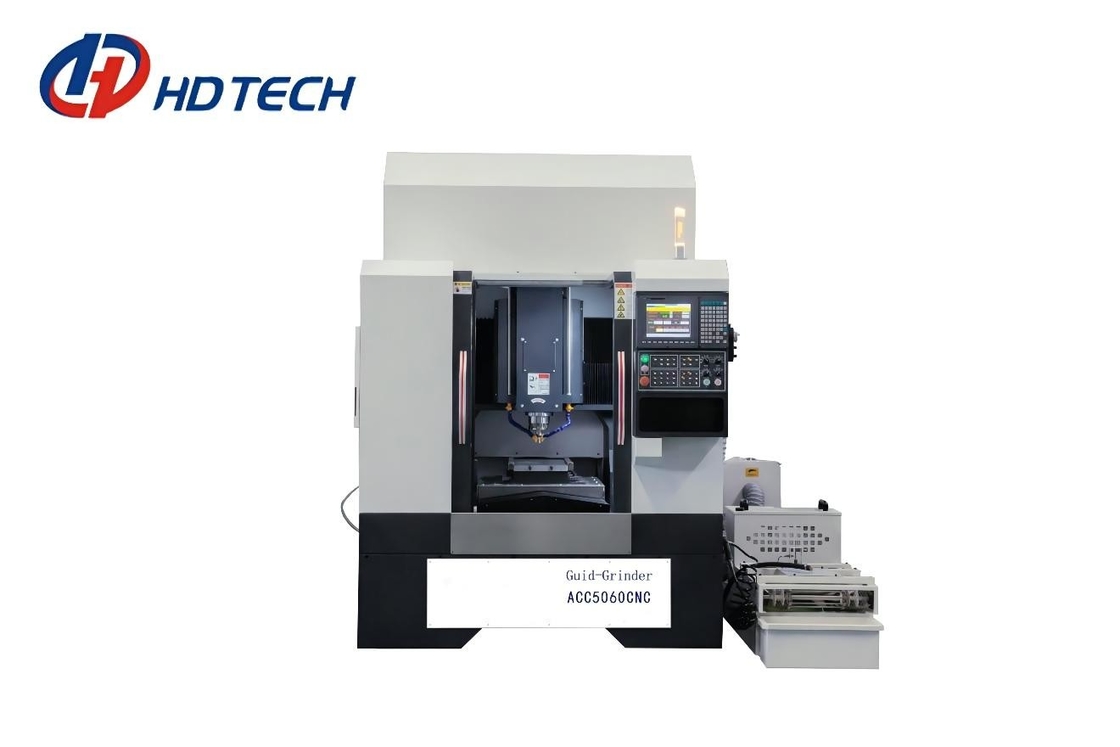

Mnk-5060CNC γραμμική ειδική αλέθοντας μηχανή ολισθαινόντων ρυθμιστών οδηγών
Γενικό σχεδιάγραμμα
1. Κάθετο κρεβάτι δομών ατσάλινων σκελετών άξονα ορυκτό.
2. Συντεταγμένη με τη ράβδο μολύβδου ραγών καλωδίων για την άμεση μετακίνηση.
Δομικά χαρακτηριστικά γνωρίσματα:
1. Τα κύρια δομικά μέρη αποτελούνται από την ορυκτή ρίψη, με την καλή δύναμη, την απορρόφηση κλονισμού και την αντίσταση θερμότητας
2. Αυτή η εργαλειομηχανή χρησιμοποιείται για τη λείανση ολισθαινόντων ρυθμιστών, και η ειδική σχεδίαση μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις πελατών
3. Το αλέθοντας κεφάλι της εργαλειομηχανής υιοθετεί μια κάθετη δομή, η οποία είναι μια κάθετη δομή με το worktable
4. Οδηγημένο από μια σερβο μηχανή, έχει τα πλεονεκτήματα της υψηλής ακρίβειας και ακριβής να επαναλάβουν τον προσδιορισμό θέσης
5. Η σάλτσα του τροχού άλεσης είναι ένας servo-controlled τρόπος επιδέσμου σταθερών σημείων, ο οποίος μπορεί να αυξήσει την ταχύτητα επιδέσμου του νέου τροχού άλεσης βελτιώστε το τέρμα
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
| Στοιχείο | Μονάδα | Mnk-5060CNC | |
| Επιτραπέζια περιοχή εργασίας | χιλ. | 600×250 | |
| Max.distance από την επιτραπέζια επιφάνεια στο κέντρο αξόνων | χιλ. | 250 | |
| Μέγεθος ροδών | χιλ. | Παρεχόμενος από τον αγοραστή | |
| Ταχύτητα αξόνων | (RPM/min) | 0-40000 | |
| Min.vertical τροφή του τροχού άλεσης | χιλ. | 0,001 | |
| Εγκάρσια ταχύτητα τροφών worktable | (m/min) | 1~24 | |
| Σερβο μηχανή άξονα Ζ | (ψ) | 2400 | |
|
Χ σερβο μηχανή άξονα του /Y |
(ψ) | 2400 | |
| Ντύνοντας σερβο μηχανή άξονα | (ψ) | 1700 | |
| Επίπεδη μηχανή | (Hp×p) | 1/2×2 | |
| Τραχύτητα επιφάνειας του επεξεργασμένου δείγματος | μm | Ra0.4 | |
| Ακτινωτό runout αξόνων | χιλ. | ≤0.002 | |
| Runout προσώπου αξόνων | χιλ. | ≤0.002 | |
| Πάνω-κάτω (άξονας Ζ) την ακρίβεια προσδιορισμού θέσης επανάληψης | χιλ. | ≤0.002 | |
| Το μέτωπο και η πλάτη (άξονας Υ) επαναλαμβάνουν την ακρίβεια προσδιορισμού θέσης | χιλ. | ≤0.002 | |
| Μέγεθος μηχανών (L×W×H) | χιλ. | 2500×2500×2400 | |
| Βάρος δικτύου μηχανών | κλ | 5000 | |
| Ακαθάριστο βάρος μηχανών | κλ | 5500 | |
| Ράγα και βίδα οδηγών | ||
| Χ άξονας | THK30 σιωπηλή κατηγορία οδηγών Π κυλίνδρων | |
| Z/Y-άξονας | THK35 σιωπηλή κατηγορία οδηγών Π κυλίνδρων | |
| Διάμετρος/πίσσα βιδών σφαιρών |
Z.Y: Ф32mm/5mm Χ: Ф32mm/32mm |
|
| Προδιαγραφές μηχανών | ||
| Μηχανοποιημένος άξονας | 11 KW | |
| Μηχανή δεξαμενών νερού (με το μαγνητικό διαχωριστή) | 1/2 H*P | |
| Πάνω-κάτω τη σερβο μηχανή Ζ (με το φρένο) |
2400 W |
|
| X/Y σερβο μηχανή | 2400 W | |
| Μηχανή κομμών | 1700 W | |
Τα κυριότερα σημεία του προϊόντος
Mnk-5060CNC γραμμική ειδική αλέθοντας μηχανή ολισθαινόντων ρυθμιστών οδηγών Γενικό σχεδιάγραμμα 1. Κάθετο κρεβάτι δομών ατσάλινων σκελετών άξονα ορυκτό.2. Συντεταγμένη με τη ράβδο μολύβδου ραγών καλωδίων για την άμεση μετακίνηση. Δομικά χαρακτηριστικά γνωρίσματα: 1. Τα κύρια δομικά μέρη αποτελούνται ...
