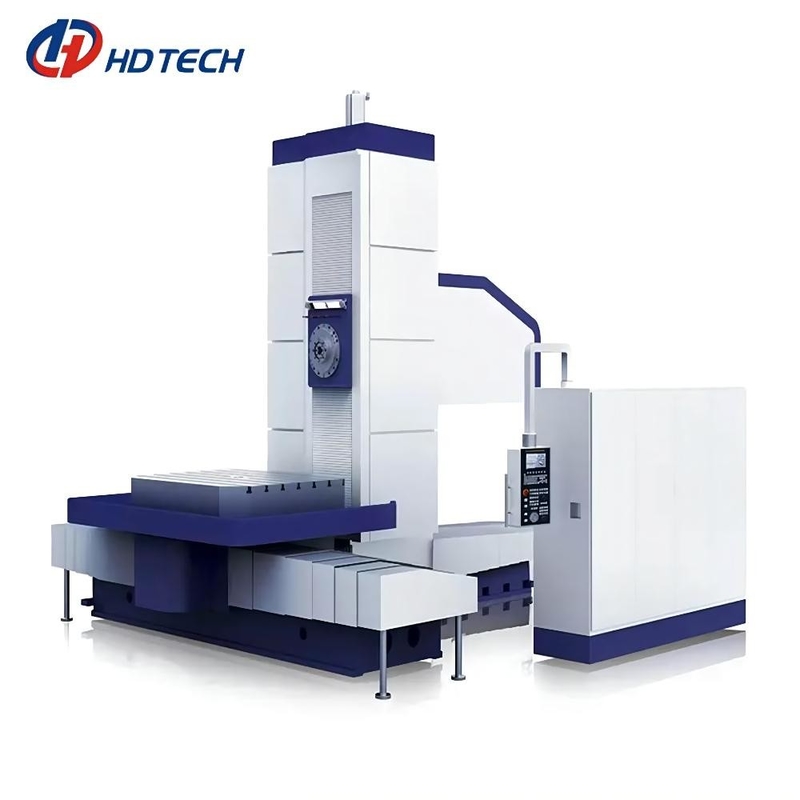

SMTCL CNC οριζόντια μηχανή τρύπησης TK6513 βαρύ φορτίο οριζόντια μηχανή τρύπησης
Λεπτομέρειες για το προϊόν
| Όνομα Procuct: | TK6513/TKP6513 CNC οριζόντια μηχανή άλεσης και τρύπησης | μέγεθος εργασίας: | 1400x1600(1600x1800) χιλιοστά |
|---|---|---|---|
| Μέγιστο επιτρεπόμενο φορτίο τραπεζιού εργασίας: | 10000 χιλιοστά | Τροχιά T για την επιφάνεια εργασίας: | 28x9 mm x n |
| Διάμετρος σπινθήρα: | Ø130 mm | Σειρά ταχύτητας αξόνων: | 10-2000(10-3000) /10-2000 στροφές/λεπτο |
| Κύρια ισχύς κινητήρα: | 25/30 (συνεχής/30 λεπτά) kw | Συνολικές διαστάσεις (L*W*H): | 6700x7800x4400 mm |
| Επισημαίνω |
Οριζόντια CNC τρυπώντας μηχανή άλεσης,Μέταλλο που κόβει CNC την τρυπώντας μηχανή άλεσης,TK6513 CNC τέμνουσα μηχανή μετάλλων |
||
Περιγραφή του προϊόντος
Περιγραφή Προϊόντος:
Χαρακτηριστικά Προϊόντος:

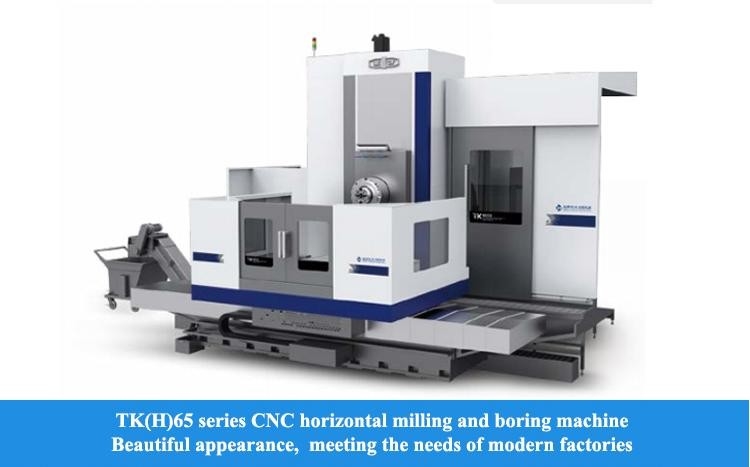

1, Η σειρά οριζόντιων φρεζο-διατρητικών μηχανών CNC βασίζεται στην εισαγωγή γερμανικής προηγμένης τεχνολογίας, σύμφωνα με τη ζήτηση της αγοράς, σε συνδυασμό με την ώριμη δομή παρόμοιων εργαλειομηχανών της εταιρείας μας και την ανάπτυξη εργαλειομηχανών.
2, Η χρήση αρθρωτού σχεδιασμού, δηλαδή, μέσω της τυπικής διεπαφής, οι μονάδες μπορούν να συνδυαστούν ελεύθερα με διάφορους τρόπους για να σχηματίσουν παραλλαγές προϊόντων για την κάλυψη των διαφορετικών αναγκών της αγοράς. Η μηχανή είναι κυρίως φρεζάρισμα και διάτρηση και μπορεί επίσης να πραγματοποιήσει διάτρηση, επαναδιαμόρφωση, αντιμετώπιση, περιστροφή τελικής επιφάνειας και περιστροφή στρογγυλής και άλλες διαδικασίες.
3, Ιδιαίτερα κατάλληλο για την επεξεργασία πορώδους συστήματος, απαιτήσεις απόστασης οπών πιο ακριβή μέρη κουτιού, η μηχανή μπορεί να πραγματοποιήσει την αυτόματη τοποθέτηση συντεταγμένων, αλλά μπορεί επίσης να πραγματοποιήσει σύνδεση αξόνων Χ, Υ, Ζ, W, Β, οποιωνδήποτε τεσσάρων συντεταγμένων, μπορεί να χρησιμοποιηθεί για περιγράμματα παρεμβολής τόξου και τρισδιάστατη επεξεργασία επιφανειών.

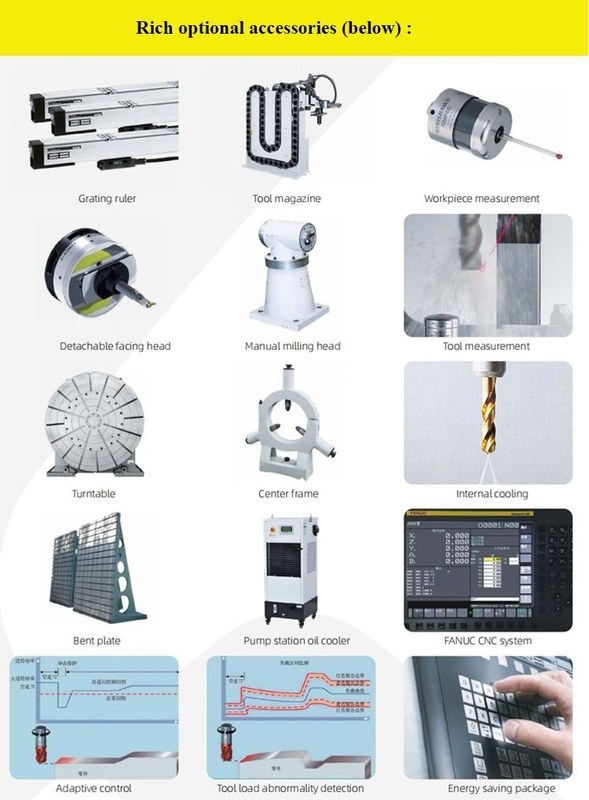

4, Σύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να εξοπλιστεί με κάθετο περιστρεφόμενο τραπέζι CNC, αξεσουάρ φρεζαρίσματος ορθής γωνίας για την επέκταση του εύρους της τεχνολογίας επεξεργασίας της μηχανής.
Λεπτομέρειες Προϊόντος:
|
Είδη
|
Μονάδα
|
TK(H) 6513
|
TK(H)P 6513
|
|
|

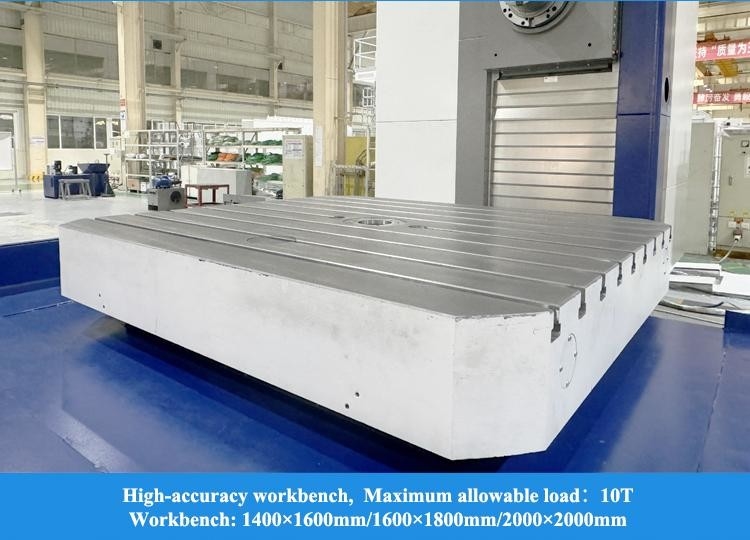

Διάσταση πάγκου εργασίας
|
mm
|
1400×1600/ 2000×2000
|
||
|
Μέγιστο φορτίο πάγκου εργασίας
|
T
|
10
|
||
|
Διάμετρος ατράκτου
|
mm
|
φ130
|
||
|
Διάμετρος κεφαλής αντιμετώπισης
|
mm
|
-
|
φ730
|
|
|
Κωνική οπή ατράκτου
|
|
IS0 7:24 N0.50
|
||
|
Προδιαγραφή στελέχους εργαλείου
|
|
JT50/BT50
|
||
|
Ταχύτητα ατράκτου
|
r/min
|
10-2000
|
||
|
Ταχύτητα κεφαλής αντιμετώπισης
|
r/min
|
-
|
10-125
|
|
|
Ισχύς κύριου κινητήρα
|
kW
|
25/30
|
||
|
Μέγιστη ροπή ατράκτου
|
Nm
|
2500/3000
|
||
|
Εγκάρσια διαδρομή Χ του πάγκου εργασίας
|
mm
|
2000/3000/3500/4000
|
||
|
Κάθετη διαδρομή Υ της κεφαλής
|
mm
|
1600/2000/2500/3000
|
||
|
Διαμήκης διαδρομή Ζ της στήλης
|
mm
|
1600/2000
|
||
|
Διαδρομή W του ατράκτου
|
mm
|
800
|
||
|
Διαδρομή U του μπλοκ ολίσθησης κεφαλής αντιμετώπισης
|
mm
|
-
|
200
|
|
|
Περιστροφή πάγκου εργασίας Β
|
°
|
0.001×360
|
||
|
Απόσταση από το κέντρο του ατράκτου στον πάγκο εργασίας
|
mm
|
100-1700
|
||
|
Απόσταση από το κέντρο του ατράκτου στον πάγκο εργασίας
|
mm
|
850/1050
|
||
|
Ταχύτητα τροφοδοσίας
|
X,Y,Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0-1
|
||
|
Γρήγορη ταχύτητα
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
Ακρίβεια τοποθέτησης
|
X,Y,Z
|
mm
|
X:0.02/0.016(κλίμακα πλέγματος)
YZ:0.02/0.015(κλίμακα πλέγματος)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
''
|
10, 4X90°；6
|
||
|
Ακρίβεια επανατοποθέτησης
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
''
|
6
|
||
|

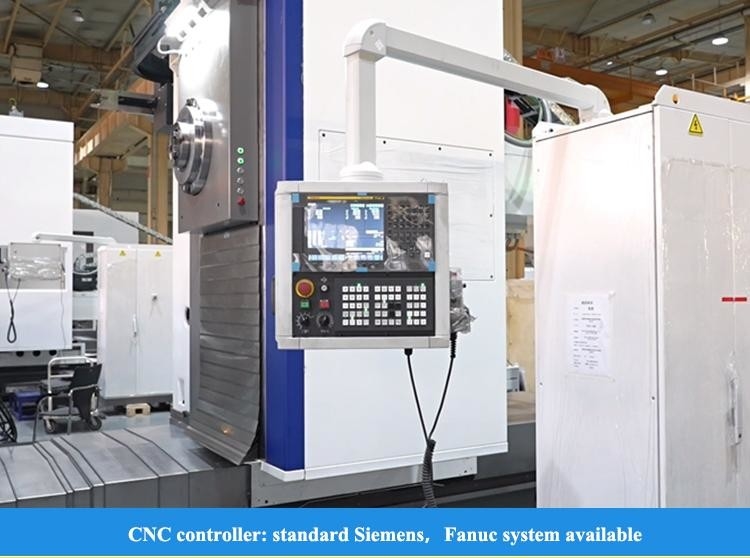

Σύστημα CNC
|
|
|
SIEMENS 828D
|
|
Η Υπηρεσία Μας:
Εξασφαλίστε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
3. Πάνω από 200 είδη επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανής
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση
◆ 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
