Τόπος καταγωγής:
Κίνα
Μάρκα:
HD TECH
Πιστοποίηση:
ISO CE
Αριθμό μοντέλου:
Hd-1010
Βίντεο

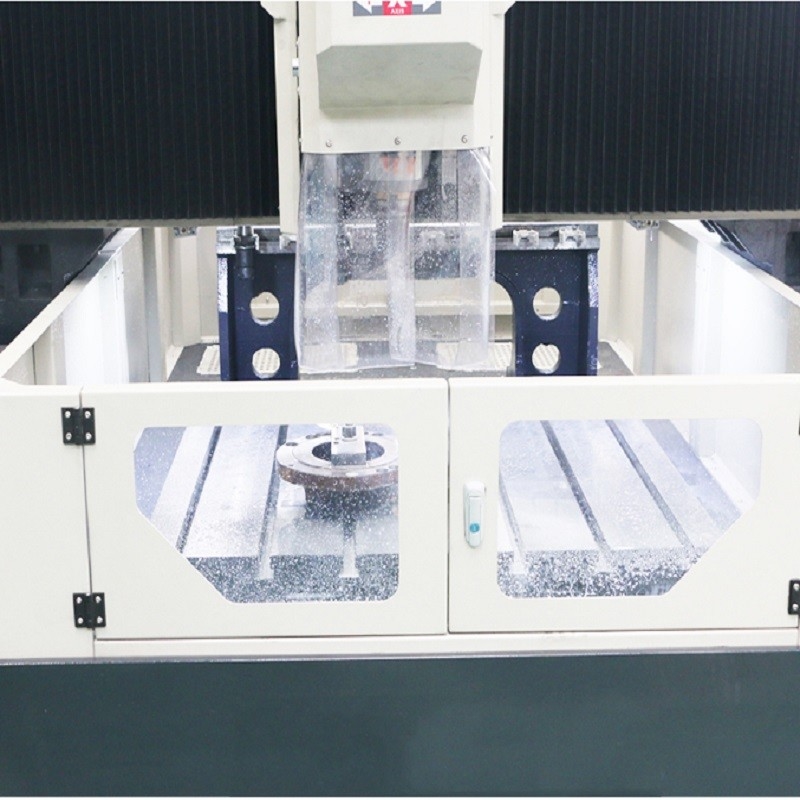

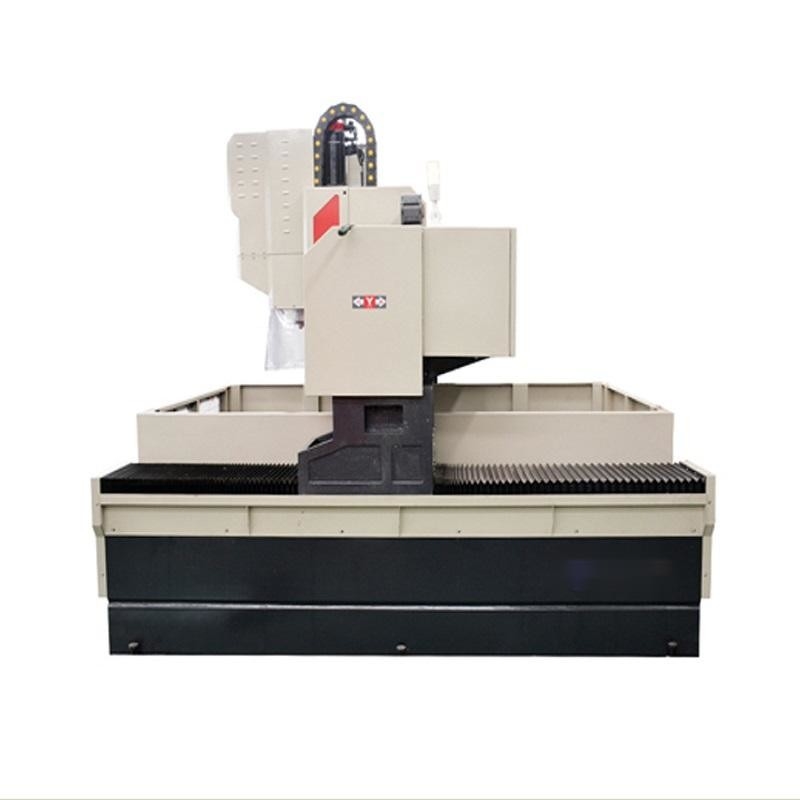

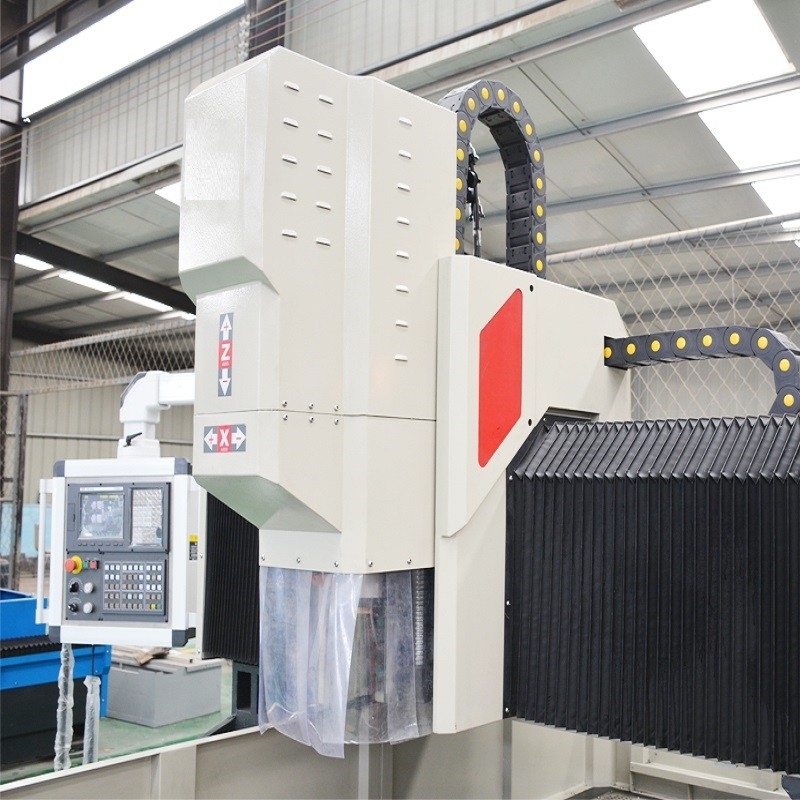

CNC μηχανή hd-1010 μέγιστο κομμάτι προς κατεργασία size1000*1000mm διατρήσεων και άλεσης
1, σκοπός της εργαλειομηχανής:
CNC η μηχανή διατρήσεων χρησιμοποιείται κυρίως για τη διάτρυση/το φρεζάρισμα/να κάνει λοξοτομή/το τρύπημα και την ελαφριά άλεση των μερών προσώπου και αεροπλάνων τελών δίσκων.
2, δομή εργαλειομηχανών
1. Η εργαλειομηχανή αποτελείται κυρίως από το κρεβάτι, worktable, τον ατσάλινο σκελετό, τον επικεφαλής, περιστροφικό πίνακα δύναμης, CNC το σύστημα, το σύστημα ψύξης, κ.λπ.
2. CNC ατσάλινων σκελετών η μηχανή διατρήσεων υιοθετεί τη μορφή σταθερού κρεβατιού worktable και κίνησης ατσάλινων σκελετών.
(δομή ατσάλινων σκελετών απορρόφησης κλονισμού)
3. Το κρεβάτι, η στήλη, worktable και ο ατσάλινος σκελετός είναι χυτά HT250 δομικά μέρη, και το υποστήριγμα είναι ενωμένα στενά μέρη του ορθογώνιου σωλήνα. Πρίν επεξεργάζεται, ανοπτείται σε υψηλής θερμοκρασίας, και έπειτα ανοπτείται δύο φορές μετά από το ημι τέρμα επεξεργαμένος στη μηχανή για να αφαιρέσει την πίεση, και να τελειώσει έπειτα, η οποία μπορεί να εξασφαλίσει τη σταθερότητα της ακρίβειας εργαλειομηχανών. Ολόκληρος ο χυτοσίδηρος worktable χρησιμοποιείται για να τελειώσει το τ-αυλάκι στην επιφάνεια κρεβατιών, και η CNC λείανση ακρίβειας της επιτραπέζιας επιφάνειας εξασφαλίζεται.
4. Η CNC ατσάλινων σκελετών μηχανή διατρήσεων έχει τέσσερις CNC άξονες. Το σώμα μηχανών είναι εξοπλισμένο με τη βαριά γραμμική ράγα οδηγών. Ο ατσάλινος σκελετός μπορεί να κινηθεί κατά μήκος κατά μήκος της ράγας οδηγών (άξονας Χ). Η εγκάρσια δοκός του ατσάλινου σκελετού είναι επίσης εξοπλισμένη με τη γραμμική ράγα οδηγών. Το πιάτο φωτογραφικών διαφανειών μπορεί να κινηθεί οριζόντια κατά μήκος της ράγας οδηγών (άξονας Υ). Το πιάτο φωτογραφικών διαφανειών είναι εξοπλισμένο με μια φωτογραφική διαφάνεια. Το κεφάλι δύναμης μπορεί να κινηθεί κάθετα στον πίνακα φωτογραφικών διαφανειών (άξονας Ζ). Το Χ, Υ, άξονες ζ είναι όλη CNC η κίνηση βιδών σερβο μηχανών και σφαιρών. Ο α-άξονας είναι εξοπλισμένος με έναν περιστροφικό πίνακα ακρίβειας.
5. Ο κύριος άξονας του κεφαλιού δύναμης υιοθετεί τον άξονα ακρίβειας και οδηγείται από τη σερβο μηχανή αξόνων, η οποία μπορεί να ρυθμιστεί steplessly σύμφωνα με τις ανάγκες. Ο άξονας μπορεί να στερεωθεί με τη βρύση κομματιών ή τον κόπτη άλεσης μέσω του τσοκ BT40, και εξοπλίζω με τον πνευματικό punching κύλινδρο για να πραγματοποιήσει μια βασική αλλαγή εργαλείων, την υψηλότερη ακρίβεια και τη μεγάλη κοπή.
6. Η εργαλειομηχανή υιοθετεί την υδρόψυξη, που εξοπλίζεται με τον ανεφοδιασμό ψυκτικού μέσου, την αποκατάσταση, το σύστημα κυκλοφορίας, και το αυτόματο σύστημα λίπανσης πετρελαίου για να εξασφαλίσει την ομαλή και μακροπρόθεσμη αποτελεσματική εργασία της γραμμικής βίδας οδηγών και σφαιρών. (εξοπλισμένος με τη υψηλή ταχύτητα τον εσωτερικό άξονα εξόδου νερού)
Μπορεί να χρησιμοποιήσει τα κεντρικά εργαλεία νερού, όπως το τρυπάνι του u, το τρυπάνι φτυαριών, το τρυπάνι κορωνών, να αναμίξει το εσωτερικό δροσίζοντας τρυπάνι, που αφαιρεί τον πυρήνα το τρυπάνι, κ.λπ.)
7. Το σύστημα ελέγχου υιοθετεί το σύστημα Kande CNC, η ηλεκτρική κίνηση υιοθετεί την κίνηση σερβο μηχανών σειράς απόλυτης αξίας υψηλής ακρίβειας, που εξοπλίζεται με τη διεπαφή RS232 και η οθόνη επίδειξης χρώματος, κινεζική διεπαφή λειτουργίας, τομέας/εξωτερικό κομμάτι προς κατεργασία εισαγωγής USB, εύκολη λειτουργία, εξοπλίζω με πλήρες ψηφιακό μεγάλο handwheel, καθιστά τη λειτουργία σας καταλληλότερη και γρήγορη.
Προκειμένου να εξασφαλιστεί η αξιοπιστία της εργαλειομηχανής, τα μέρη κλειδί είναι εισαγόμενα υψηλής ποιότητας προϊόντα, βλέπουν τον κατάλογο εισαγόμενων μερών.
3, λειτουργικό περιβάλλον της εργαλειομηχανής:
Παροχή ηλεκτρικού ρεύματος: τριφασικό AC380V ± 10%, 50 Hz ± 1, ή προσαρμοσμένη, περιβαλλοντική θερμοκρασία: 0 ° ~ 45 °
4, τεχνικές παράμετροι:
| Πρότυπο | Hd-1010 | |
| Μέγιστο μέγεθος κομματιών προς κατεργασία | Πλάτος μήκους × (χιλ.) | 1000×1000 |
Μέγιστο πάχος του κομματιού προς κατεργασία (χιλ.) | 600 | |
Κάθετος κριός τρυπώντας με τρυπάνι κεφάλι δύναμης
| Ποσότητα (κομμάτι) | 1 |
| Μυτερή τρύπα αξόνων | BT40 | |
| Τρυπώντας με τρυπάνι διάμετρος (χιλ.) | Φ1-Φ40 | |
| Τρύπημα της σειράς | Μ3-M23 | |
| Ταχύτητα αξόνων (Ρ/λ.) | 30~3000 | |
Δύναμη μηχανών αξόνων (KW) | 7.5Kw | |
| Απόσταση μεταξύ του χαμηλότερου προσώπου τελών του άξονα και του worktable (χιλ.) | 350600mm | |
Πλευρική μετακίνηση του κεφαλιού δύναμης (Χ-άξονας)
| Μέγιστο κτύπημα (χιλ.) | 1000 |
| Κινούμενη ταχύτητα Χ-άξονα (Μ/λ.) | 0~9 | |
| Δύναμη σερβο μηχανών Χ-άξονα (KW) | 2.4*1 (15N.m) | |
Διαμήκης μετακίνηση ατσάλινων σκελετών (άξονας Υ)
| Μέγιστο κτύπημα (χιλ.) | 1000 |
| Κινούμενη ταχύτητα Υ-άξονα (Μ/λ.) | 0~9 | |
| Δύναμη της σερβο μηχανής Υ-άξονα (KW) | 2.4*1 (15N.m) | |
Κάθετη κίνηση τροφών κριού (άξονας Ζ) (φραγμός ισορροπίας αζώτου)
| Μέγιστο κτύπημα (χιλ.) | 550 |
| Κινούμενη ταχύτητα του άξονα Ζ (Μ/λ.) | 0~8 | |
| Δύναμη σερβο μηχανών ζ-άξονα (KW) | 2.4 * 1 φρένο ζωνών (15N. Μ) | |
| Άξονας περιστροφής -Ένας άξονας | Περιστροφική διάμετρος | 300 |
| Μια δύναμη σερβο μηχανών άξονα (KW) | 2.4*1 (15N.m) | |
| Διάσταση περιλήψεων της εργαλειομηχανής | Ύψος πλάτους × μήκους × (χιλ.) | 2500*1560*2200 |
| Τριαξωνικός ακρίβεια προσδιορισμού θέσης | X/Y/Z/A | ±0.05 |
| Ακρίβεια του τριαξωνικός επαναλαμβανόμενου προσδιορισμού θέσης | X/Y/Z/A | ±0.025 |
| Ακαθάριστο βάρος (τ) | (Περίπου) 7,8 | |
5, κύριοςκατάλογοςμερών
| Όνομα | Εμπορικό σήμα | Θέση προέλευσης |
| Γραμμικός οδηγός, τετραγωνικός ολισθαίνων ρυθμιστής ραγών | Τετραγωνικοί ράγα PMI/HIWIN/y55/ολισθαίνων ρυθμιστής φλαντζών | Ταϊβάν, Κίνα |
| Βίδα σφαιρών | Βίδα σφαιρών TBI/5010 | Ταϊβάν, Κίνα |
| Αριθμητικό σύστημα ελέγχου | KND (τμηματικό σερβο λεωφορείο k1000mc1i) | Πεκίνο Κίνα |
| Μηχανή και οδηγός απόλυτης αξίας σερβο | Τμηματικό σερβο λεωφορείο KND | Πεκίνο Κίνα |
| Σερβο μηχανή αξόνων | Τμηματικό σερβο λεωφορείο KND | Πεκίνο Κίνα |
| Εσωτερικός δροσίζοντας BT40 μηχανικός άξονας υψηλής ταχύτητας | Βασικός άξονας καρφιτσών/denamu (εσωτερική ψύξη) | Ταϊβάν, Κίνα |
| Άξονας της περιστροφής --Α | Huan Qiu | Κίνα |
| Πνευματικός punching κύλινδρος | AirTAC | Ταϊβάν, Κίνα |
| Ζώνη συγχρονισμού | Fulong 8m * 50 | κοινοπραξία |
| Διακόπτης εγγύτητας | Otonix | Νότια Κορέα |
| Άλλα κύρια ηλεκτρικά συστατικά | Omron/Σνάιντερ/Delixi | |
| Χέρι - κρατημένο κιβώτιο τηλεχειρισμού | KND | κοινοπραξία |
| Καλώδιο και καλώδιο | Ε-Chu της Σαγκάη, υψηλό καλώδιο προστατευτικών καλυμμάτων | κατασκευασμένος στην Κίνα |
| Θετικό σύστημα λίπανσης μετατοπίσεων αυτόματο | Hurun | Ταϊβάν, Κίνα |
| Υψηλό εύκαμπτο προστατευμένο καλώδιο | Ε-Chu | κοινοπραξία |
1. Οι ανωτέρω ενισχυτικοί κατασκευαστές είναι οι οριζόμενοι προμηθευτές της επιχείρησης. Σε περίπτωση ειδικών περιστάσεων, και τα δύο κόμματα μπορούν να διαπραγματευτούν με το κόμμα Α και να συμφωνήσουν στο γράψιμο ότι τα προϊόντα του ίδιου επιπέδου μπορούν να αντικατασταθούν, αλλά τα ποιοτικά πρότυπα δεν θα είναι χαμηλότερα από τους ανωτέρω προμηθευτές.
2. Η συγκεκριμένη διαμόρφωση μπορεί επίσης να ρυθμιστεί σύμφωνα με τις ανάγκες των χρηστών.
