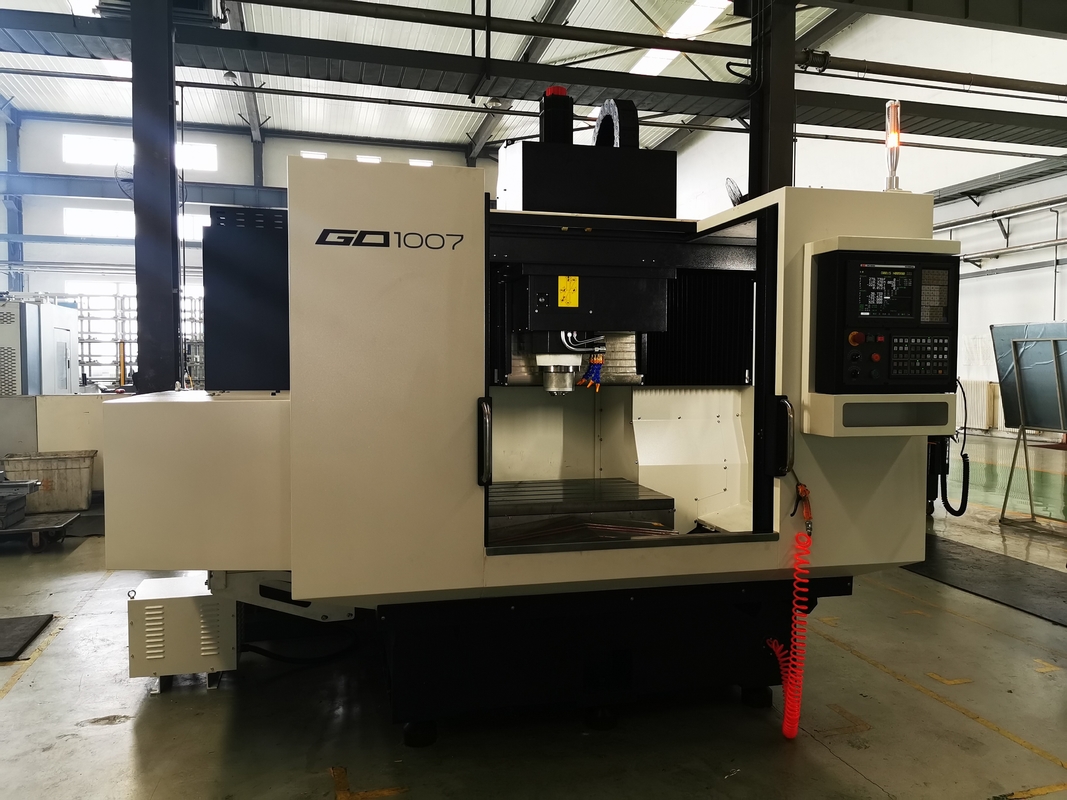

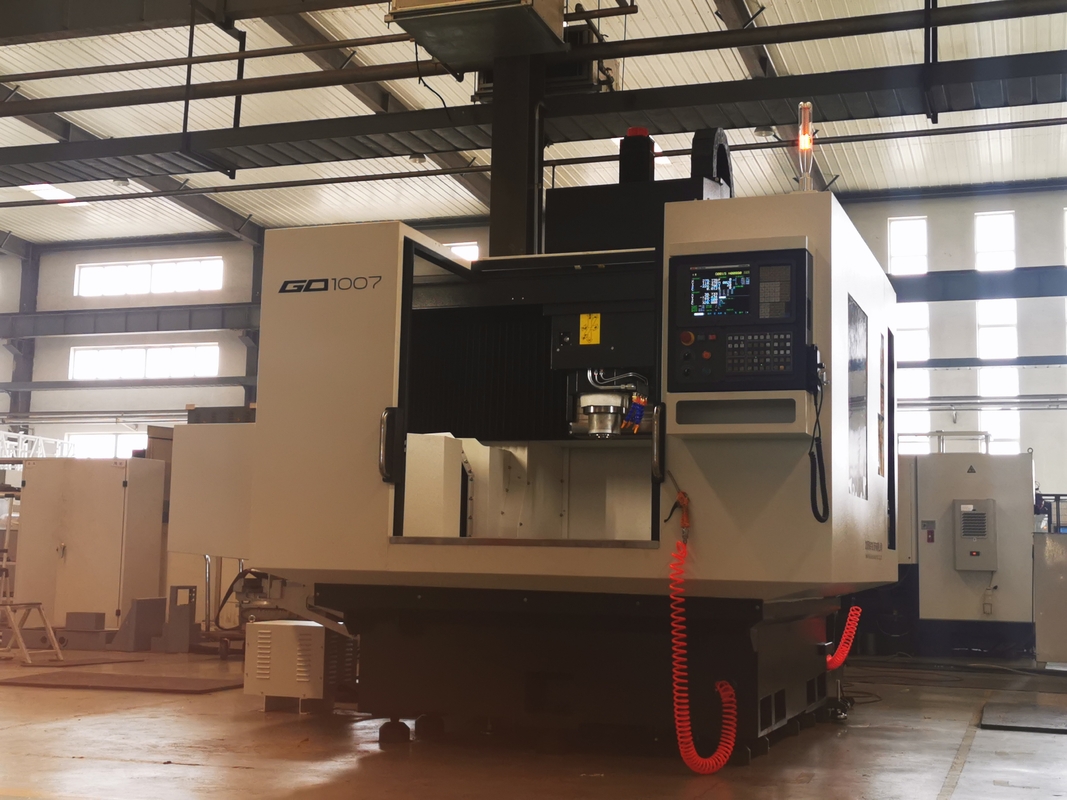

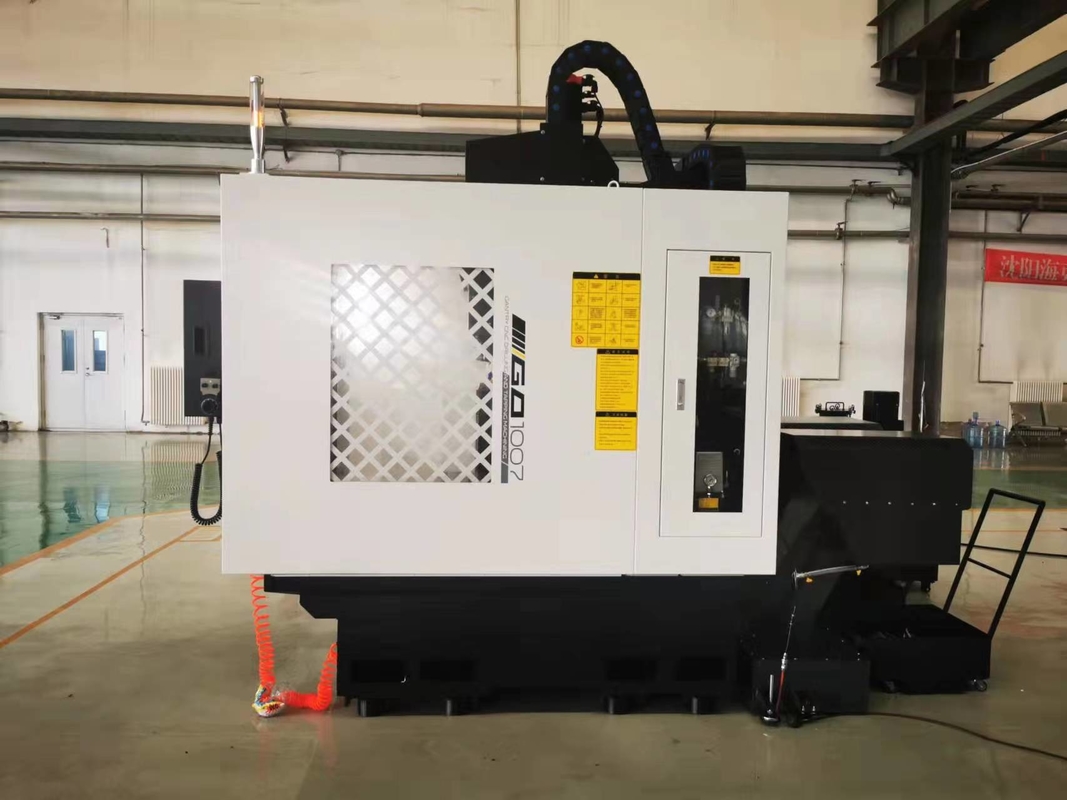

CNC τύπων ατσάλινων σκελετών επεξεργαμένος στη μηχανή κέντρο GD1007 άλεσης μηχανών διατρήσεων
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | CNC τύπων ατσάλινων σκελετών επεξεργαμένος στη μηχανή κέντρο GD1007 διατρήσεων και άλεσης | Μέγεθος Worktable: | 1000×700 χιλ. |
|---|---|---|---|
| Max.load worktable: | 1000KG | X/Y/Z ταξίδι άξονα: | 1000/700/500 χιλ. |
| Απόσταση από το πρόσωπο τελών αξόνων στη worktable επιφάνεια: | 165-665 χιλ. | Μέγιστο ύψος περασμάτων του ατσάλινου σκελετού: | 500 χιλ. |
| Μέγιστο πλάτος περασμάτων του ατσάλινου σκελετού: | 1050 χλστ | Ταχύτητα αξόνων: | 10-4000rpm |
| Επισημαίνω |
CNC τύπων ατσάλινων σκελετών κέντρο άλεσης,Διάτρυση του επεξεργαμένος στη μηχανή κέντρου 1000kg,CNC επεξεργαμένος στη μηχανή κέντρο GD1007 άλεσης |
||
Περιγραφή του προϊόντος
CNC τύπων ατσάλινων σκελετών επεξεργαμένος στη μηχανή κέντρο GD1007 διατρήσεων και άλεσης
1. Περιγραφή της μηχανής:
1.1 κύρια δομή της μηχανής
GD1007 υιοθετεί το σταθερότερο πλαίσιο ατσάλινων σκελετών, το κρεβάτι τακτοποιείται με τα τονωτικά, και η δομή κρεβατιών είναι παχιά. Η διατομική βελτιστοποιημένη ακτίνα τακτοποιείται με περπατημένη την μεγάλος-έκταση ράγα οδηγών, και ο ζ-άξονας της υψηλής αντοχής σέλας κατασκευάζεται με το φραγμό έξι-φωτογραφικών διαφανειών, ο οποίος κάνει το σταθερό μέρος τόρνου με την υψηλή στατική και δυναμική ακαμψία. Η μηχανή αποτελείται από τα κύρια μέρη κλειδί, το κύριο σύστημα κινήσεων, το σύστημα κινήσεων τροφών, το βοηθητικό σύστημα αποθήκευσης εργαλείων, το αεροκίνητο σύστημα, το σύστημα λίπανσης, το σύστημα προστασίας, την αφαίρεση τσιπ και το σύστημα ψύξης, το ηλεκτρικό σύστημα ελέγχου και ούτω καθεξής.
1.2 κύρια μέρη κλειδί της μηχανής
GD1007 τα κύρια βασικά μεγάλα μέρη του κρεβατιού, πίνακας, στήλη, σέλα, υλικό κιβωτίων αξόνων είναι υψηλής αντοχής γκρίζος χυτοσίδηρος HT300, με την καλή απορρόφηση ακαμψίας και κλονισμού, καλή διατήρηση ακρίβειας.
GD1007 όλα τα βασικά στοιχεία ολοκληρώνονται με CNC επιχείρησής μας κέντρο, το χοντροδούλεμα και την ημι-λήξη ατσάλινων σκελετών το επεξεργαμένος στη μηχανή και εισάγονται από της Ιαπωνίας το νέο ιαπωνικό επεξεργαμένος κέντρο ατσάλινων σκελετών μηχανών πολλών χρήσεων pentahedron (HF - 5 μ) στο σταθερό εργαστήριο θερμοκρασίας για να ολοκληρώσουν την τελική διαδικασία λήξης, για να εξασφαλίσουν εκείνη την βασική μεγάλη ακρίβεια κατεργασίας, εξασφαλίζοντας κατά συνέπεια τη γεωμετρική ακρίβεια των εργαλειομηχανών.
1.3 κύριο σύστημα κινήσεων της μηχανής
GD1007 το κύριο σύστημα κινήσεων υιοθετεί τη σερβο μηχανή αξόνων μέσω της κίνησης ζωνών, που οδηγεί τη μηχανική δομή αξόνων, οι λεπτομέρειες είναι οι ακόλουθες:
Η μονάδα αξόνων είναι το μέρος πυρήνων της εργαλειομηχανής, που χρησιμοποιεί τη μονάδα αξόνων υψηλής ακρίβειας, πρότυπο: BT50, το κύριο σύστημα κινήσεων υιοθετεί τη δύναμη σερβο μηχανών αξόνων 15/18.5kW, η δομή μετάδοσης είναι κίνηση ζωνών, η μέγιστη ταχύτητα παραγωγής 4000RPM, ροπή παραγωγής 214/255N.m.
1.4 σύστημα μετακίνησης τροφών μηχανών
GD1007 έχει συνολικά τρεις γραμμικούς άξονες τροφών. Ο τριαξωνικός μηχανισμός τροφών υιοθετεί τη σερβο μηχανή εναλλασσόμενου ρεύματος. Η ελαστική σύζευξη μη-σπασμωδικής κίνησης συνδέεται άμεσα με τη βίδα μολύβδου για να οδηγήσει άμεσα τη βίδα σφαιρών για να περιστραφεί και να πραγματοποιήσει την εναλλασσόμενη κίνηση κάθε άξονα.
1.5 περιοδικό εργαλειομηχανών:
GD1007 υιοθετεί το σπιτικό σερβο περιοδικό εργαλείων εργοστασίων, η μέθοδος αλλαγής εργαλείων είναι κανονική, υψηλή αξιοπιστία, γρήγορη αλλαγή εργαλείων Οι συγκεκριμένες παράμετροι του περιοδικού εργαλείων είναι οι ακόλουθες:
Έντυπο ................................. BT50 εργαλείων
Ποσότητα αποθήκευσης περιοδικών ...... . ........................ 16pcs
Μέγιστη διάμετρος (πλήρες εργαλείο/παρακείμενο εργαλείο κενά)… ........ Φ 133/Φ 200 χιλ.
Μέγιστο μήκος ........................ 300mm εργαλείων
Μέγιστο βάρος εργαλείων ................................ 15KG
1.6 σύστημα προστασίας εργαλειομηχανών
GD1007 καθοδηγήστε τη μορφή προστασίας ραγών: Χ ο άξονας είναι κάλυψη οργάνων, ο άξονας Υ είναι προστατευτικό πιάτο τραβήγματος ανοξείδωτου 201, ο άξονας Ζ είναι πιάτο τεθωρακισμένων ανοξείδωτου για να παρέχει την επαρκή προστασία για το σύστημα τροφών Η προστασία της εργαλειομηχανής σχεδιάζεται και κατασκευάζεται από την επιχείρησή μας. Η περιοχή λειτουργίας της εργαλειομηχανής εσωκλείεται πλήρως για να εξασφαλίσει την απόδοση ασφάλειας και προστασίας κατά τη λειτουργία.
Ο τυποποιημένος συλλέκτης υδρονέφωσης πετρελαίου, μειώνει την απαλλαγή της ομίχλης έξω από τη μηχανή.
1.7 αφαίρεση τσιπ εργαλειομηχανών και σύστημα ψύξης

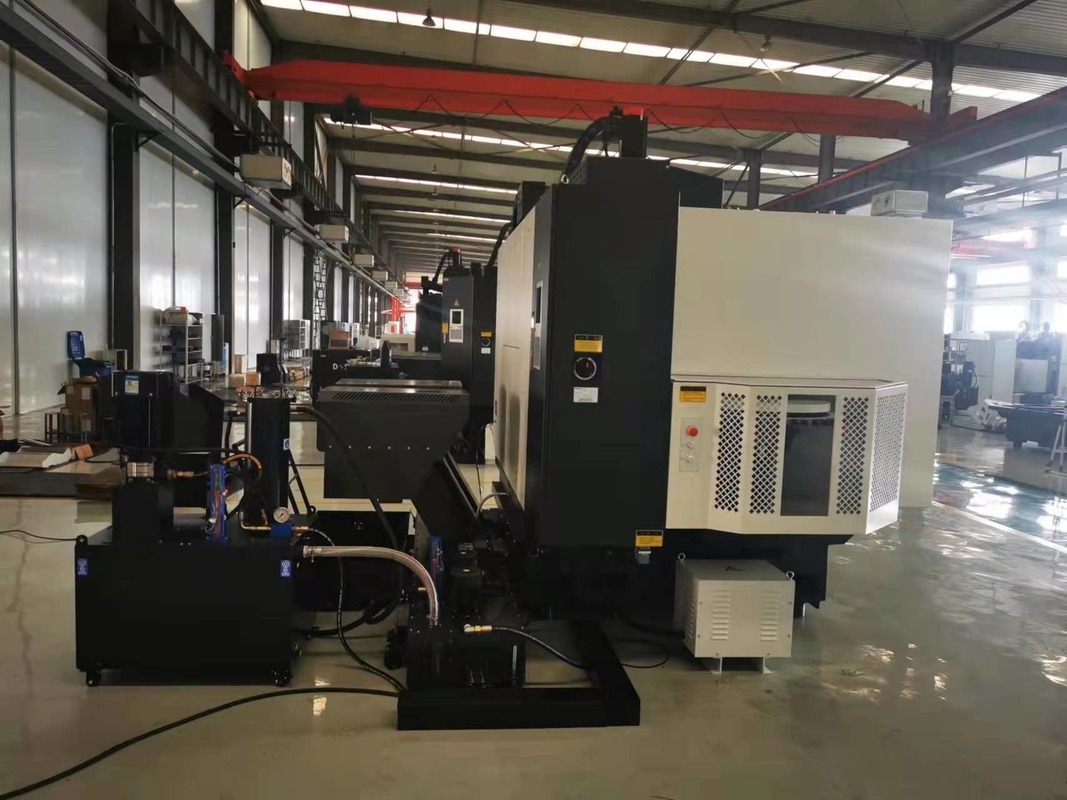

Η απαλλαγή τσιπ GD1007 υιοθετεί τη διπλά συσκευή και το τσιπ απαλλαγής τσιπ αλυσίδων που λαμβάνουν το αυτοκίνητο.
Το σύστημα ψύξης υιοθετεί δύο μεθόδους ψύξης εσωτερικής ψύξης εργαλείων και εξωτερικής ψύξης. Η εσωτερική ψύξη υιοθετεί 20bar, σύστημα διήθησης νερού υψηλών κέντρων υψηλός-ροής 65L/min, και η εξωτερική ψύξη υιοθετεί το ποσοστό ροής 67L/min και το κεφάλι 27m για να εξασφαλίσει αξιοπιστία της ψύξης.
Τυποποιημένη διαμόρφωση του πυροβόλου όπλου υψηλού νερού, μπορεί καλύτερα να καθαρίσει τις αρχειοθετήσεις σιδήρου εργαλειομηχανών.
1.8 αεροκίνητο σύστημα μηχανών
GD1007 υιοθετεί τα πνευματικά τμήματα ελέγχου με την αξιόπιστη απόδοση και την καλή σταθερότητα για να αλλάξει το εργαλείο για τον άξονα, καθαρός αέρας που φυσά για το κέντρο αξόνων, και να ξεράνει και να καθαρίσει το συμπιεσμένο αέρα για το εξωτερικό αεροβόλο πιστόλι.
1.9 ηλεκτρικό σύστημα ελέγχου εργαλειομηχανών
GD1007 επιλέγει το σύστημα KND K2100 CNC, το λογισμικό συστημάτων έχει έναν πλούτο της λειτουργίας ανίχνευσης συναγερμών, μπορεί να εμποδίσει το ελάττωμα εγκαίρως που επεκτείνεται περαιτέρω, να μειώσει πολύ τον κίνδυνο της ζημίας εξοπλισμού και προσωπικού τραυματισμού, η μηχανή που τα κύρια ηλεκτρικά στοιχεία υιοθετούν τα εσωτερικά και διεθνή διάσημα εμπορικά σήματα, ανώτερη ηλεκτρική ποιότητα μερών, σταθερή απόδοση, εγγυάται τη σταθερότητα της μακροχρόνιας χωρίς προβλήματα λειτουργίας εργαλειομηχανών.
2.Main τεχνικές παράμετροι
| Στοιχείο | GD1007 | |
| Μέγεθος Worktable | χιλ. | 1000×700 |
| Max.load worktable | κλ | 1000 |
| X/Y/Z ταξίδι άξονα | χιλ. | 1000/700/500 |
| Απόσταση από το πρόσωπο τελών αξόνων στη worktable επιφάνεια | χιλ. | 165-665 |
| Μέγιστο ύψος περασμάτων του ατσάλινου σκελετού | χιλ. | 500 |
| Μέγιστο πλάτος περασμάτων του ατσάλινου σκελετού | χιλ. | 1050 |
| Μυτερή μορφή τρυπών αξόνων | - | BT50 |
| Ταχύτητα αξόνων | περιστροφή/λεπτό | 10-4000 |
| Δύναμη μηχανών αξόνων | KW | 15/18.5 |
| Ροπή αξόνων | N.m | 214/255 |
| Μέγιστη ταχύτητα τροφών εργασίας (X/Y/Z) | mm/min | 10000 |
| Γρήγορη κινούμενη ταχύτητα (X/Y/Z) | m/min | 20/20/20 |
| Ράγα οδηγών (X/Y/Z) | - | Ράγα γραμμών/ράγα γραμμών/ράγα γραμμών |
| Τύπος περιοδικών | - | Σερβο περιοδικό εργαλείων |
| Ποσότητα εργαλείων | PC | 16 |
| Μέγιστη διάμετρος (πλήρες εργαλείο/παρακείμενο εργαλείο κενά) | χιλ. | Φ133/Φ200 |
| Μέγιστο μήκος εργαλείων | χιλ. | 300 |
| Μέγιστο βάρος εργαλείων | κλ | 15 |
|
Ακρίβεια προσδιορισμού θέσης X/Y/Z (ISO 230-2) |
χιλ. | 0.010/0.010/0.008 |
|
Επαναλάβετε την ακρίβεια προσδιορισμού θέσης X/Y/Z (ISO 230-2) |
χιλ. | 0.006/0.006/0.005 |
|
Γενικές διαστάσεις (μήκος Χ πλάτος Χ ύψος) |
χιλ. | 3000x3500x3150 |
| Βάρος εργαλειομηχανών (καθαρό/ακαθάριστο) | κλ | 7900/8600 |
| Σύστημα ελέγχου | - | KND |
3. Κύριος κατάλογος διαμόρφωσης
| Όνομα | Προδιαγραφή/όνομα | Προμηθευτής | |
|
1 |
Σύστημα
|
Σύστημα του Πεκίνου KND CNC | Εσωτερικός |
| 2 | Άξονας | BT50-155//Center άξονας εξόδου | Ταϊβάν, Κίνα |
| 3 | Περιοδικό εργαλείων | BT50//16T//Servo περιοδικό εργαλείων | Εργοστάσιο σπιτικό |
| 4 | Ράγα οδηγών | XYZ: προδιαγραφή 45 | Ταϊβάν HIWIN/PMI |
| 5 | Βίδα | XYZ: προδιαγραφή 4010 | Ταϊβάν TBI |
| 6 | Ρουλεμάν | Γωνιακός ένσφαιρος τριβέας επαφών | Ιαπωνία NSK |
| 7 | σύζευξη | GS28 προδιαγραφές | Ιαπωνία NBK |
| 8 | Πνευματικός | Επεξεργασία πηγής αέρα, αεροστεγής δευτεροβάθμια διήθηση αξόνων | SMC/AIRTAC |
| 9 | Σύστημα λίπανσης | Ποσοτική λαδώνοντας αντλία πετρελαίου | Εσωτερικός |
| 10 | Συσκευή αφαίρεσης τσιπ | Συσκευή αφαίρεσης τσιπ αλυσίδων | Εσωτερικός |
| 11 | σύστημα ψύξης | 20Bar εσωτερικό κρύο σύστημα φίλτρων | Εσωτερικός |
| 12 | Συλλογή υδρονέφωσης πετρελαίου | Συλλέκτης υδρονέφωσης πετρελαίου | Εσωτερικός |
| 13 | Ηλεκτρική ψύξη κιβωτίων | Ηλεκτρικός ανταλλάκτης θερμότητας γραφείων | Εσωτερικός |
