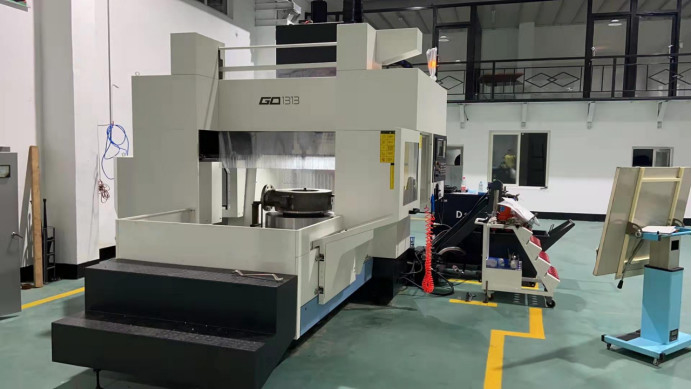

GD1313 CNC τύπων ατσάλινων σκελετών τρυπώντας με τρυπάνι έντυπο BT50 κεντρικών εργαλείων κατεργασίας άλεσης

GD1313 CNC τύπων ατσάλινων σκελετών έντυπο BT50 κεντρικών εργαλείων διατρήσεων και κατεργασίας άλεσης

1. Περιγραφή της μηχανής:

1.1 κύρια δομή της μηχανής

GD1007 υιοθετεί το σταθερότερο πλαίσιο ατσάλινων σκελετών, το κρεβάτι τακτοποιείται με τα τονωτικά, και η δομή κρεβατιών είναι παχιά. Η διατομική βελτιστοποιημένη ακτίνα τακτοποιείται με περπατημένη την μεγάλος-έκταση ράγα οδηγών, και ο ζ-άξονας της υψηλής αντοχής σέλας κατασκευάζεται με το φραγμό έξι-φωτογραφικών διαφανειών, ο οποίος κάνει το σταθερό μέρος τόρνου με την υψηλή στατική και δυναμική ακαμψία. Η μηχανή αποτελείται από τα κύρια μέρη κλειδί, το κύριο σύστημα κινήσεων, το σύστημα κινήσεων τροφών, το βοηθητικό σύστημα αποθήκευσης εργαλείων, το αεροκίνητο σύστημα, το σύστημα λίπανσης, το σύστημα προστασίας, την αφαίρεση τσιπ και το σύστημα ψύξης, το ηλεκτρικό σύστημα ελέγχου και ούτω καθεξής.

1.2 κύρια μέρη κλειδί της μηχανής

GD1313 τα κύρια βασικά μεγάλα μέρη του κρεβατιού, πίνακας, στήλη, σέλα, υλικό κιβωτίων αξόνων είναι υψηλής αντοχής γκρίζος χυτοσίδηρος HT300, με την καλή απορρόφηση ακαμψίας και κλονισμού, καλή διατήρηση ακρίβειας.

GD1313 όλα τα βασικά στοιχεία ολοκληρώνονται με CNC επιχείρησής μας κέντρο, το χοντροδούλεμα και την ημι-λήξη ατσάλινων σκελετών το επεξεργαμένος στη μηχανή και εισάγονται από της Ιαπωνίας το νέο ιαπωνικό επεξεργαμένος κέντρο ατσάλινων σκελετών μηχανών πολλών χρήσεων pentahedron (HF - 5 μ) στο σταθερό εργαστήριο θερμοκρασίας για να ολοκληρώσουν την τελική διαδικασία λήξης, για να εξασφαλίσουν εκείνη την βασική μεγάλη ακρίβεια κατεργασίας, εξασφαλίζοντας κατά συνέπεια τη γεωμετρική ακρίβεια των εργαλειομηχανών.

1.3 κύριο σύστημα κινήσεων της μηχανής

GD1313 το κύριο σύστημα κινήσεων υιοθετεί τη σερβο μηχανή αξόνων μέσω της κίνησης ζωνών, που οδηγεί τη μηχανική δομή αξόνων, οι λεπτομέρειες είναι οι ακόλουθες:

Η μονάδα αξόνων είναι το μέρος πυρήνων της εργαλειομηχανής, που χρησιμοποιεί τη μονάδα αξόνων υψηλής ακρίβειας, πρότυπο: BT50, το κύριο σύστημα κινήσεων υιοθετεί τη δύναμη σερβο μηχανών αξόνων 15/18.5kW, η δομή μετάδοσης είναι κίνηση ζωνών, η μέγιστη ταχύτητα παραγωγής 4000RPM, ροπή παραγωγής 214/255N.m.

1.4 σύστημα μετακίνησης τροφών μηχανών

GD1313 έχει συνολικά τρεις γραμμικούς άξονες τροφών. Ο τριαξωνικός μηχανισμός τροφών υιοθετεί τη σερβο μηχανή εναλλασσόμενου ρεύματος. Η ελαστική σύζευξη μη-σπασμωδικής κίνησης συνδέεται άμεσα με τη βίδα μολύβδου για να οδηγήσει άμεσα τη βίδα σφαιρών για να περιστραφεί και να πραγματοποιήσει την εναλλασσόμενη κίνηση κάθε άξονα.

1.5 περιοδικό εργαλειομηχανών:

GD1313 υιοθετεί το σπιτικό σερβο περιοδικό εργαλείων εργοστασίων, η μέθοδος αλλαγής εργαλείων είναι κανονική, υψηλή αξιοπιστία, γρήγορη αλλαγή εργαλείων Οι συγκεκριμένες παράμετροι του περιοδικού εργαλείων είναι οι ακόλουθες:

Έντυπο ................................. BT50 εργαλείων

Ποσότητα αποθήκευσης περιοδικών ...... . ........................ 16pcs

Μέγιστη διάμετρος (πλήρες εργαλείο/παρακείμενο εργαλείο κενά)… ........ Φ 133/Φ 200 χιλ.

Μέγιστο μήκος ........................ 300mm εργαλείων

Μέγιστο βάρος εργαλείων ................................ 15KG

1.6 σύστημα προστασίας εργαλειομηχανών

GD1313 μορφή προστασίας ραγών: Ο χ-άξονας είναι προστατευτικό πιάτο τραβήγματος ανοξείδωτου 201, ο Υ-άξονας είναι η κάλυψη οργάνων, ο ζ-άξονας είναι νιφάδες ανοξείδωτου τεθωρακισμένων παρέχει την επαρκή προστασία για το σύστημα τροφών η προστασία μηχανών εργαλειομηχανών σχεδιάζεται και κατασκευάζεται από την επιχείρησή μας, περιοχή λειτουργίας εργαλειομηχανών χρησιμοποιώντας μια πλήρως συνημμένη μορφή για να εξασφαλίσει την απόδοση ασφάλειας και προστασίας κατά τη διάρκεια της λειτουργίας.

1.7 αφαίρεση τσιπ εργαλειομηχανών και σύστημα ψύξης

GD1313 το κλουβί στρίβω-ζευγαριού ΧΡΗΣΕΩΝ τσιπ και η οπίσθια συσκευή αφαίρεσης τσιπ αλυσίδων, παίρνουν crumbs.

Το σύστημα ψύξης υιοθετεί δύο μεθόδους ψύξης εσωτερικής ψύξης εργαλείων και εξωτερικής ψύξης. Η εσωτερική ψύξη υιοθετεί 20bar, σύστημα διήθησης νερού υψηλών κέντρων υψηλός-ροής 65L/min, και η εξωτερική ψύξη υιοθετεί το ποσοστό ροής 67L/min και το κεφάλι 27m για να εξασφαλίσει αξιοπιστία της ψύξης.

Τυποποιημένη διαμόρφωση του πυροβόλου όπλου υψηλού νερού, μπορεί καλύτερα να καθαρίσει τις αρχειοθετήσεις σιδήρου εργαλειομηχανών.

1.8 αεροκίνητο σύστημα μηχανών

GD1007 υιοθετεί τα πνευματικά τμήματα ελέγχου με την αξιόπιστη απόδοση και την καλή σταθερότητα για να αλλάξει το εργαλείο για τον άξονα, καθαρός αέρας που φυσά για το κέντρο αξόνων, και να ξεράνει και να καθαρίσει το συμπιεσμένο αέρα για το εξωτερικό αεροβόλο πιστόλι.

1.9 ηλεκτρικό σύστημα ελέγχου εργαλειομηχανών

GD1007 επιλέγει το σύστημα KND K2100 CNC, το λογισμικό συστημάτων έχει έναν πλούτο της λειτουργίας ανίχνευσης συναγερμών, μπορεί να εμποδίσει το ελάττωμα εγκαίρως που επεκτείνεται περαιτέρω, να μειώσει πολύ τον κίνδυνο της ζημίας εξοπλισμού και προσωπικού τραυματισμού, η μηχανή που τα κύρια ηλεκτρικά στοιχεία υιοθετούν τα εσωτερικά και διεθνή διάσημα εμπορικά σήματα, ανώτερη ηλεκτρική ποιότητα μερών, σταθερή απόδοση, εγγυάται τη σταθερότητα της μακροχρόνιας χωρίς προβλήματα λειτουργίας εργαλειομηχανών.

2.Main τεχνικές παράμετροι

3.Main κατάλογος διαμόρφωσης
