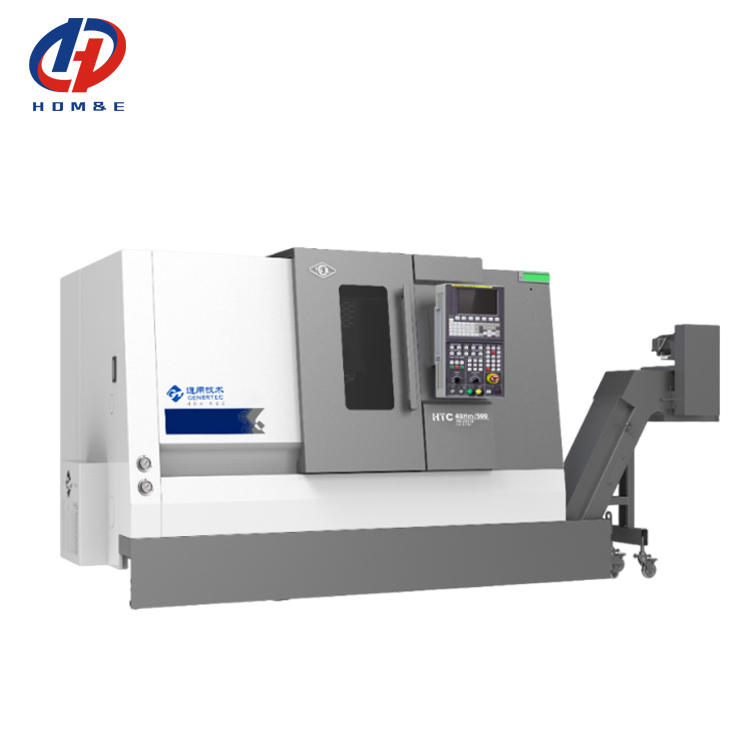

G45L CNC κρεβατιών ραπίσματος οριζόντια γραμμή ραγών υψηλής ταχύτητας μηχανών τόρνου
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος: | Οριζόντιος τόρνος CNC με κεκλιμένο κρεβάτι G45L | Μέγιστη διάμετρος περιστροφής πάνω από το κρεβάτι: | Φ450mm |
|---|---|---|---|
| Μέγιστη διάμετρος μηχανικής κατεργασίας (τύπος δίσκου): | Φ300mm | Μέγιστη διάμετρος μηχανικής κατεργασίας (τύπος άξονα): | Φ120mm |
| Μέγιστο μήκος επεξεργασμένου τεμαχίου: | 300 χλστ | Μέγιστη διάμετρος ράβδου διαμέσου οπής: | Φ45mm |
| μέγιστη ταχύτητα ατράκτου: | 6000rpm | Ισχύς κινητήρα ατράκτου: | 5,5 kw |
| Επισημαίνω |
Οριζόντια μηχανή τόρνου κρεβατιών ραπίσματος,CNC κρεβατιών ραπίσματος υψηλής ταχύτητας τόρνος,CNC τόρνος ραπίσματος οριζόντιος |
||
Περιγραφή του προϊόντος
G45L CNC κρεβατιών ραπίσματος γραμμών μεγάλων ραγών μίνι οριζόντιος τόρνος
Μέρος Ι περιγραφή προϊόντων
Η μηχανή G45L CNC μπορεί αυτόματα να ολοκληρώσει την εσωτερική και εξωτερική κυκλική επιφάνεια, την κωνική επιφάνεια, την επιφάνεια τόξων, το πρόσωπο τελών, ποικίλα νήματα (μετρικό νήμα, κωνικό σπείρωμα, νήμα προσώπου τελών) που αλέθουν, το κοβάλτιο, διευρύνοντας, τρυπήματος και άλλη στροφής την επεξεργασία, καταλληλότερα για τα μέρη επεξεργασίας κατά δεσμίδες παραγωγής επιχειρηματικών εργαστηρίων.
Μέρος ΙΙ κύρια τεχνική προδιαγραφή
| Στοιχείο | Όνομα | Παράμετρος |
| Σειρά επεξεργασίας | Μέγιστη γυρίζοντας διάμετρος πέρα από το κρεβάτι | Φ450mm |
| Μέγιστη διάμετρος κατεργασίας (τύπος δίσκων) | Φ300mm | |
| Μέγιστη διάμετρος κατεργασίας (τύπος άξονων) | Φ120mm | |
| Μέγιστο μήκος του επεξεργασμένου στη μηχανή κομματιού προς κατεργασία | 300mm | |
| Μέγιστη ράβδος μέσω της διαμέτρου τρυπών | Φ45mm | |
| Ταξίδι και γρηγορότερη τροφή | Χ ταξίδι άξονα | 800mm |
| Ταξίδι άξονα Ζ | 330mm | |
| X/Z κινούμενη ταχύτητα άξονα γρήγορα | 30m/min | |
| X/Z σερβο μηχανές άξονα | 1.3/1.3 KW | |

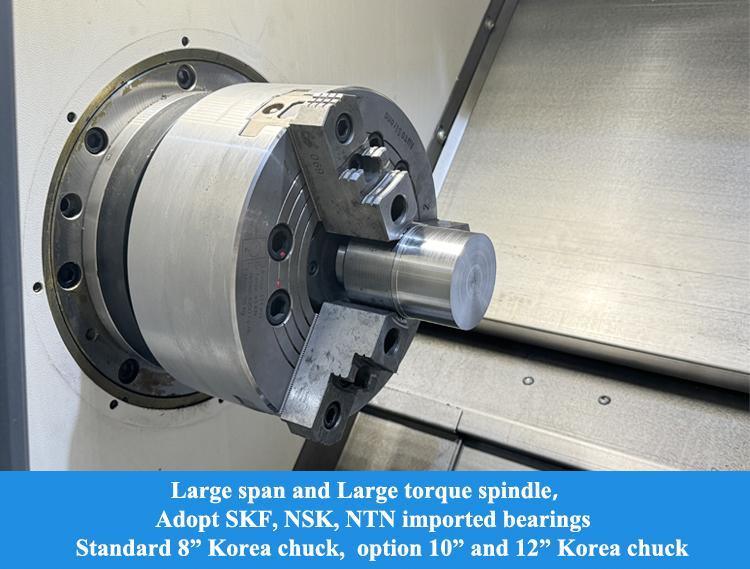

| Άξονας | Μύτη αξόνων | A2-5 |
| Η διάμετρος του άξονα άντεξε | Φ56mm | |
| Μέγιστη ταχύτητα αξόνων | 6000rpm | |
| Δύναμη μηχανών αξόνων | 5.5kw | |
| Προδιαγραφή του μανικιού και του περιστροφικού κυλίνδρου | 6 ίντσες | |
| Κατεργασία της ακρίβειας | X/Z ακρίβεια επανάληψης άξονα | ±0.003mm |
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | ±0.005mm | |

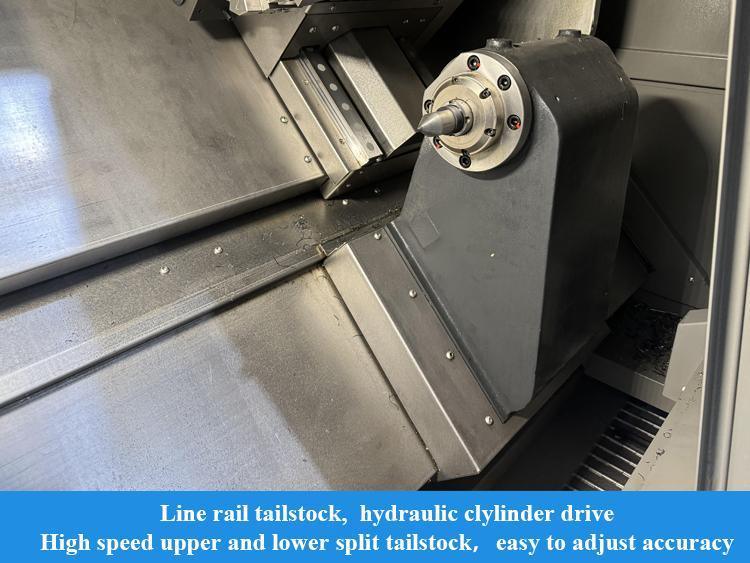

| Υδραυλικό tailstock | Tailstock προδιαγραφή μανικιών | χωρίς |
| Tailstock ταξίδι μανικιών | χωρίς | |
| Tailstock σειρά πίεσης | χωρίς | |
| Tailstock τρόπος μετακίνησης | χωρίς | |

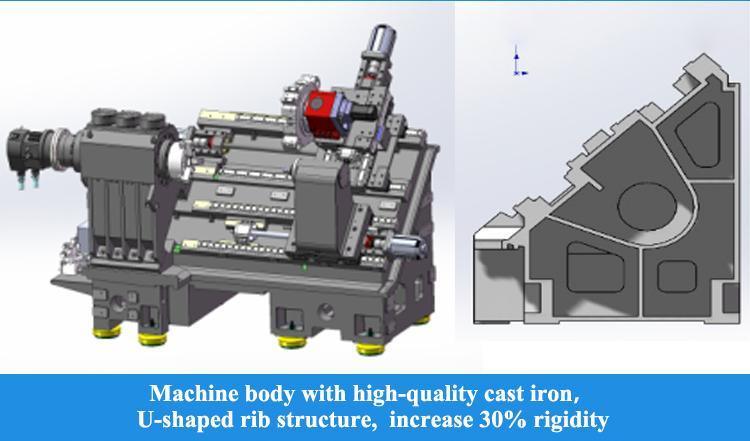

| Άλλος | Μορφή δομών κρεβατιών | κρεβάτι ραπίσματος 45 βαθμού |
| Τύπος κνημών εργαλείων | □20*20 | |
| Προδιαγραφές ράβδων τρυπήματος | Φ25mm | |
| Πυργίσκος | χωρίς | |
| Γενικές διαστάσεις | Ύψος Length× width× | 2065*1540*1660 |
| βάρος | 2400kg |
Μέρος ΙΙΙ τυποποιημένη διαμόρφωση
| Στοιχείο | Περιγραφή | Παρατηρήσεις |
| CNC σύστημα | SYNTEC21TA | |
| Κύρια σερβο μηχανή | Εσωτερικός | |
| X/Z σερβο μηχανή άξονα | Ιαπωνία | |
| Άξονας | Επαρχία της Ταϊβάν | |
| Ρουλεμάν αξόνων | Ιαπωνία NSK | |
| Ρουλεμάν βιδών | THT | |

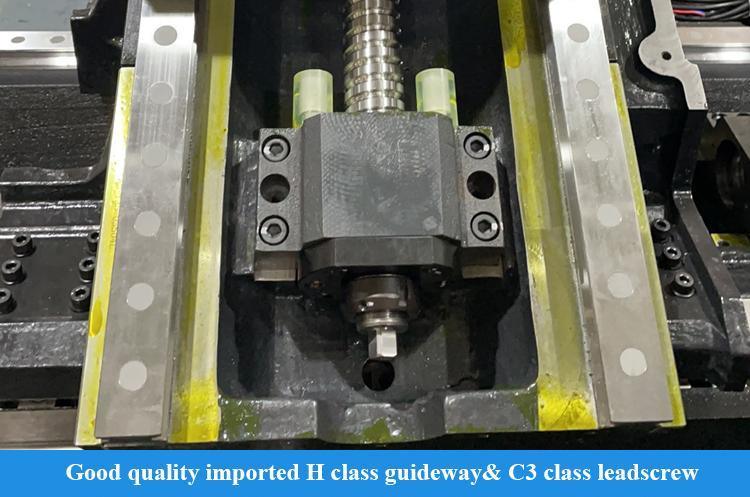

| Γραμμικός οδηγός | PMI/HIWIN | Χ-άξονας: 25 ρουλεμάν Ζ-άξονας: 30 ρουλεμάν |
| Βίδα σφαιρών | PMI/HIWIN | Χ-άξονας: 3210 Ζ-άξονας: 3210 |
| Περιστροφικός κύλινδρος πετρελαίου | Εσωτερικός | |
| Υδραυλικό collet | Εσωτερικός | δύο collets ως πρότυπα |
| Υδραυλικός πυργίσκος | Επαρχία της Ταϊβάν | Χωρίς |
| Αυτόματο σύστημα λίπανσης | Εσωτερικός | |
| Σύστημα ψύξης | Εσωτερικός | |
| Ανταλλάκτης θερμότητας | Εσωτερικός | |
| Λαμπτήρας συναγερμών | Εσωτερικός | |
| Ηλεκτρικός | Εσωτερικός | |
| Τεχνικό εγχειρίδιο | ||
| Λειτουργία και οδηγία συντήρησης, ηλεκτρικό εγχειρίδιο, πιστοποιητικό της έγκρισης, κατάλογος συσκευασίας, εγχειρίδιο λειτουργίας συστημάτων (ηλεκτρονικό αρχείο) και εγχειρίδιο προγραμματισμού συστημάτων (ηλεκτρονικό αρχείο). | ||
Τα κυριότερα σημεία του προϊόντος
G45L CNC κρεβατιών ραπίσματος γραμμών μεγάλων ραγών μίνι οριζόντιος τόρνος Μέρος Ι περιγραφή προϊόντων Η μηχανή G45L CNC μπορεί αυτόματα να ολοκληρώσει την εσωτερική και εξωτερική κυκλική επιφάνεια, την κωνική επιφάνεια, την επιφάνεια τόξων, το πρόσωπο τελών, ποικίλα νήματα (μετρικό νήμα, κωνικό σπε...
