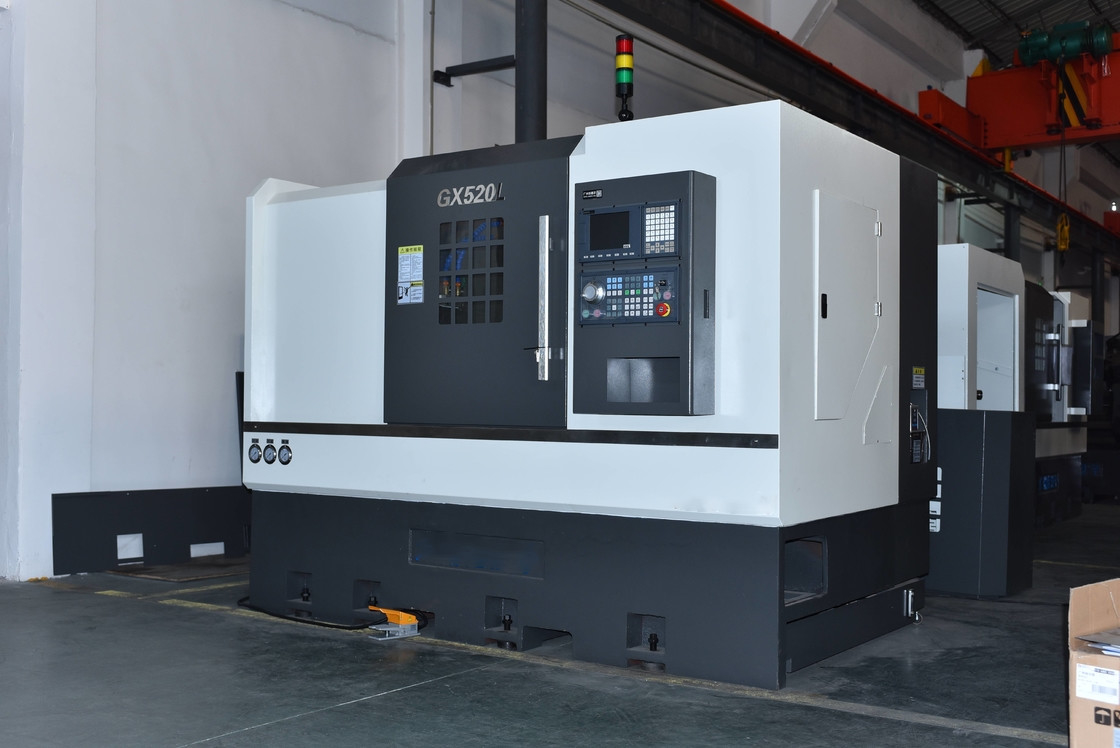

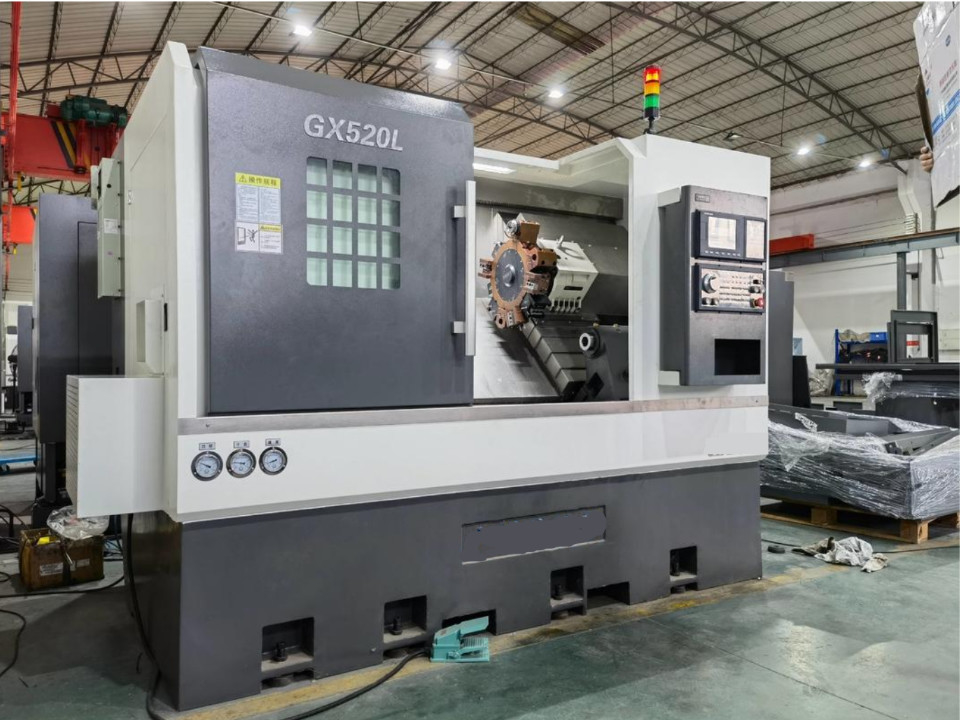

GX520L CNC ραπίσματος γυρίζοντας κέντρο 12 γυρίζοντας τόρνος μετάλλων πυργίσκων δύναμης σταθμών
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | CNC γυρίζοντας κέντρο GX520L | Ανώτατη ταλάντευση πέρα από το κρεβάτι: | 500mm |
|---|---|---|---|
| Ανώτατη διάμετρος κατεργασίας (τύπος δίσκων): | 460mm | Ανώτατη διάμετρος κατεργασίας (τύπος άξονων): | 300MM |
| Ανώτατο μήκος επεξεργασίας: | 570mm | Απόσταση μεταξύ των κέντρων: | 620mm |
| Τύπος μύτης αξόνων: | A2-6 | Δύναμη μηχανών αξόνων: | 11kw |
| Διάμετρος φραγμών: | 52MM | Βάρος: | 4300kgs |
| Επισημαίνω |
Γυρίζοντας τόρνος μετάλλων ραπίσματος,Μηχανή στροφής πυργίσκων δύναμης,CNC μετάλλων πυργίσκων γυρίζοντας κέντρο |
||
Περιγραφή του προϊόντος
CNC ραπίσματος κεντρικό GX520L 4500rpm μέταλλο στροφής που γυρίζει τις χονδρικές κατασκευές προμηθευτών
I.Product κύρια χαρακτηριστικά γνωρίσματα
1.The το κρεβάτι μηχανών χρησιμοποιεί το οπτικό laserinstrument υψηλής ακρίβειας για να κάνει την αποζημίωση πισσών για να εξασφαλίσει τον ίδιο προσδιορισμό θέσης ακριβή του κομματιού εργασίας.
2. Χ, ο ζ-άξονας βάζει στο γραμμικό τρόπο οδηγών χρήσης με το υψηλό rgidity (Hiwin και PMI που εισάγονται από την Ταϊβάν). Μέσω του υπολογισμού και της ανάλυσης, η διαδρομή και το διάστημα διαδρομής χρησιμοποιούν το καλύτερο σχέδιο, τη χαμηλή αντίσταση και την υψηλή ακαμψία. X.Z-Άξονας αλέθοντας βίδα σφαιρών υψηλής ακρίβειας C3 χρήσης. Και οι δύο πλευρές της σταθερής βοηθητικής υποστήριξης ένσφαιρου τριβέα γωνίας τελικής χρήσης 60°oblique του combinedtype NSK ή FAG. Η τελική χρήση δύο άξονων το σχέδιο αξίωσης για να εξασφαλίσει ακρίβεια εργασίας. Η γρήγορη μετακίνηση είναι 30m/min. Κατά συνέπεια θα μπορούσε να αυξήσει την αποδοτικότητα εργασίας και να μειώσει το χρόνο επεξεργασίας.
3. Οι χρήσεις Ταϊβάν imported.NSK p4 αξόνων βαθμολογούν το γωνιακό ένσφαιρο τριβέα εγκαθίστανται μέσα στον άξονα. Η συνέλευση του μετώπου 3 και της πλάτης 2 εξασφαλίζει ακρίβεια ακαμψίας και εργασίας για την αξονική και ακτινωτή κατεύθυνση. Η επαφή surtace για τον άξονα και το γραφείο ξύνεται. Κατά συνέπεια, κατά τη διάρκεια του τρεξίματος υψηλής ταχύτητας του άξονα, θα μπορούσε να κρατήσει το qulet αξόνων, την ελάχιστη δόνηση και τον καλό διασκεδασμό θερμότητας.
ΙΙ. κύριες τεχνικές παράμετροι
| Αριθ. | Στοιχείο | Μονάδα | Παράμετρος |
| 1 | Ανώτατη ταλάντευση πέρα από το κρεβάτι | χιλ. | 500 |
| 2 | Ανώτατη διάμετρος κατεργασίας (τύπος δίσκων) | χιλ. | 460 |
| 3 | Ανώτατη διάμετρος κατεργασίας (τύπος άξονων) | χιλ. | 300 |
| 4 | Ανώτατο μήκος επεξεργασίας | χιλ. | 570 |
| 5 | Απόσταση μεταξύ των κέντρων | χιλ. | 620 |
| 6 | Τύπος μύτης αξόνων | A2-6 (a2-8 προαιρετικά) | |
| 7 | Δύναμη μηχανών αξόνων | KW | 11 |
| 8 | Τσοκ/περιστρεφόμενος κύλινδρος πετρελαίου | 8 ίντσα | |
| 9 | Ταχύτητα αξόνων | περιστροφή/λεπτό | 4500 (a2-8 άξονας 3000) |
| 10 | Διάμετρος τρυπών αξόνων | χιλ. | 66 (a2-8 άξονας 80) |
| 11 | Διάμετρος φραγμών | χιλ. | 52 (a2-8 άξονας 65) |
| 12 | X/Z προδιαγραφές βιδών άξονα | 4010/4010 | |
| 13 | Χ κτύπημα ορίου άξονα | χιλ. | 300 |
| 14 | X/Z προδιαγραφές ραγών άξονα | 35/45 | |
| 15 | Κτύπημα ορίου άξονα Ζ | χιλ. | 620 |
| 16 | X/Z κινούμενο ποσοστό άξονα γρήγορα | m/min | 20 |
| 17 | X/Z σερβο μηχανή άξονα | NM | 18/18 |
| 18 | Σερβο μηχανή άξονα δύναμης | NM | 15 |
| 19 | X/Z ο άξονας επαναλαμβάνει την ακρίβεια | χιλ. | ±0.003 |
| 20 | X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | ±0.005 |
| 21 | Πυργίσκος | 12-σταθμός πυργίσκος δύναμης | |
| 22 | Tailstock προδιαγραφή μανικιών | ΑΜ-5 | |
| 23 | Tailstock κτύπημα μανικιών | χιλ. | 100 |
| 24 | Length*width*height | χιλ. | 2770x1780x11945 |
| 25 | Βάρος (κατά προσέγγιση βάρος) | κλ | 4300 |
ΙΙΙ. κύριος κατάλογος διαμόρφωσης
| Τυποποιημένη διαμόρφωση | |||
| Όνομα εξαρτημάτων | Εμπορικό σήμα | Παρατηρήσεις | |
| CNC σύστημα | Ταϊβάν | Syntec 22TA | |
| Οδηγός αξόνων | Ταϊβάν | Syntec | |
| X/Z σερβο μηχανή άξονα | Ταϊβάν | Syntec | Έλεγχος λεωφορείων |
| Άξονας | Ταϊβάν | Luo Li/Dan Quan | |
| Ρουλεμάν αξόνων | Ιαπωνία | NSK | |
| Ρουλεμάν ράβδων βιδών | κοινοπραξία | THT | |
| γραμμική ράγα οδηγών | Ταϊβάν | PMI/HIWIN | Χ άξονας: 35 κύλινδροι Άξονας Ζ: 45 κύλινδροι |
| βίδα σφαιρών | Ταϊβάν | PMI/HIWIN | Χ άξονας: 4010 Άξονας Ζ: 4010 |
| Κοίλος περιστροφικός κύλινδρος | κατασκευασμένος στην Κίνα | KEPUTE | |
| Κοίλο υδραυλικό τσοκ | Ταϊβάν | Qiandao/Tongfu | |
| Αξονικός πυργίσκος δύναμης | Ταϊβάν | Βασιλιάς καρδιών kong | |
| Αυτόματο σύστημα λίπανσης | κατασκευασμένος στην Κίνα | HU που οργανώνεται/Liang Sheng | |
| Σύστημα ψύξης | Jing Jiang/Luo Kai | ||
| ανταλλάκτης θερμότητας | Lingji | ||
| Λαμπτήρας συναγερμών | Εσωτερικός υψηλός - ποιότητα | ||
| ηλεκτρικός | Chint | ||
| Τεχνικό εγχειρίδιο | |||
| Μηχανικό εγχειρίδιο χρήσης και συντήρησης, ηλεκτρικό εγχειρίδιο, πιστοποιητικό, κατάλογος συσκευασίας, εγχειρίδιο λειτουργίας συστημάτων (ηλεκτρονικό αρχείο), εγχειρίδιο προγραμματισμού συστημάτων (ηλεκτρονικό αρχείο) | |||
IV.Workpiece δείγμα
V. συσκευασία και ναυτιλία
