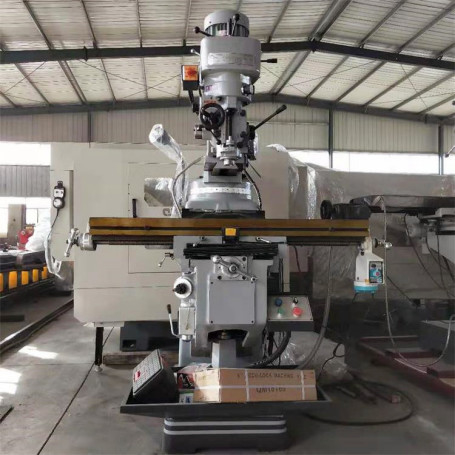

M5 καθολικό κάθετο κεφάλι πυργίσκων μηχανών άλεσης πυργίσκων τύπων γονάτων
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | M5 μηχανή άλεσης πυργίσκων | Χ ταξίδι άξονα: | 840mm |
|---|---|---|---|
| Ταξίδι άξονα Υ: | 330mm | Ταξίδι άξονα Ζ: | 380mm |
| Επιτραπέζιο μέγεθος: | 1370*330mm | Κωνικότητα της τρύπας αξόνων: | Στάση: R8/NT30 οριζόντιο NT40 |
| Σειρά ταχύτητας αξόνων: | 66-4540r/min | Ταξίδι αξόνων:: | 127mm |
| Βάρος: | 1550kg | Διαστάσεις: | 1800*1680*2190mm |
| Επισημαίνω |
Μηχανή άλεσης πυργίσκων τύπων γονάτων,Κάθετο κεφάλι μηχανών άλεσης πυργίσκων,Καθολικός CNC μύλος M5 πυργίσκων |
||
Περιγραφή του προϊόντος
Πυργίσκων άλεσης μηχανών M5 κάθετη πυργίσκων επικεφαλής μίνι καθολική πυργίσκων άλεσης μηχανή άλεσης μηχανών οριζόντια
Μέρος Ι χαρακτηριστικά γνωρίσματα μηχανών
1. Η μηχανή είναι συμπαγής στη δομή, μικρή σε μέγεθος και υψηλή στην ευελιξία. Το κεφάλι άλεσης μπορεί να γυρίσει γύρω από 90° και πέρα δώθε 45°.
2. Η μηχανή δεν υιοθετεί την αρίστης ποιότητας ρίψη Mihanna, με την ισχυρή δομή, καμία παραμόρφωση και καλή σταθερότητα. Ο κύριος άξονας αποτελείται από το κράμα χρώμιο-μολυβδαίνιου, που αλέθεται λεπτά μετά από να μετριάσει και να μετριάσει τη θερμική επεξεργασία, που συνδυάζεται με τα ρουλεμάν λοξοτμήσεων βαθμού ακρίβειας, με την ισχυρή τέμνουσα δύναμη και την άριστη ακρίβεια.
3. Το τριαξωνικός καρύδι βάσεων δοντιών γωνιών αποτελείται από τον προηγμένο χαλκό φωσφόρων (pbc-2), με την καλή αντοχή και τη μακριά ζωή υπηρεσιών.
4. Χ και ο άξονας Υ slideways είναι συνημμένος με τα φύλλα ένδυσης turcite-β, τα οποία είναι εύκολο να λειτουργηθούν, χαμηλό ποσοστό ένδυσης και ανθεκτικός.
5. Μετά από να αποσβήσει και να σκληρύνει, ο λειτουργώντας πίνακας αλέθεται λεπτά, ο οποίος δεν είναι εύκολο να φορηθεί.
6. Εξοπλισμένος με τη χειρωνακτική αντλία πετρελαίου, συγκεντρωμένη λίπανση της worktable και ανυψωτικής πλατφόρμας.
7. Εξοπλισμένος με το βελτιωμένους ηλεκτρικούς κιβώτιο και τον ελεγκτή, με 24V, 110V, υποδοχή παραγωγής 220V.
8. Η πνευματική συσκευή σουβλών μπορεί να επιλεχτεί για να πραγματοποιήσει την αλλαγή εργαλείων σε 2 δευτερόλεπτα, την υψηλή αποδοτικότητα, γρήγορα και το χρηματοκιβώτιο.
Μέρος ΙΙ κύρια τεχνική προδιαγραφή & στοιχεία
| Στοιχείο | Parameter/M5 |
| Χ ταξίδι άξονα | 840mm |
| Ταξίδι άξονα Υ | 330mm |
| Ταξίδι άξονα Ζ | 380mm |
| Επιτραπέζιο μέγεθος: | 1370*330mm |
| Κωνικότητα της τρύπας αξόνων | Στάση: R8/NT30 ΟΡΙΖΌΝΤΙΟ NT40 |
| Σειρά ταχύτητας αξόνων | 66-4540r/min |
| Απόσταση μεταξύ του προσώπου τελών αξόνων και worktable | 0450mm |
| Ταξίδι αξόνων: | 127mm |
| Ταχύτητα αξόνων | Στάση: ταχύτητα 16, οριζόντια: 12 ταχύτητα |
| Τροφή αξόνων: | 0.076/0.003» 0.038/0.0015» 0.203/0.008» |
| Άξονας αργόστροφος (Ρ το /min) | 66,110,175,270,550,930,1460,2270 |
| Υψηλή ταχύτητα αξόνων (Ρ το /min) | 132,220,350,540,1100,1860,2920,4540 |
| Γωνία κλίσης του κάθετου κεφαλιού άλεσης: |
45 ° πριν, - 45 ° κατόπιν δικαίωμα 90 °, - 90 ° που αφήνονται |
| Τ-αυλάκωση (αριθμός πλάτους * πίσσας αυλακώσεων *) | 16*3*65 χιλ. |
| Τάση (β)/συχνότητα (Hz) | 380/50 |
| Επικεφαλής μηχανή | Στάση: 5HP/3.75KW οριζόντιος: 3KW |
| Δροσίζοντας μηχανή | 1/8HP/45W |
| Μέγιστο φορτίο worktable | 500KG |
| Βάρος | 1550KG |
| Διαστάσεις: | 1800*1680*2190mm |
Μέρος ΙΙΙ κατάλογος συνδέσεων
| Αριθ. | Όνομα | Qty |
| 1 | Κιβώτιο εργαλείων | 1 |
| 2 | Σύρετε το φραγμό | 1 |
| 3 | Ανυψωτικός στρόφαλος | 1 |
| 4 | Ρόδα χεριών | 1 |
| 5 | Λαβή τροφών | 1 |
| 6 | Το διπλάσιο αντιστάθμισε το κλειδί δαχτυλιδιών | 1 |
| 7 | Πλαστικό δοχείο πετρελαίου | 1 |
| 8 | Αυλακωμένο κατσαβίδι | 1 |
| 9 | Hexagon γαλλικό κλειδί (μετρικό) | 1 |
| 10 | Οδηγίες | 1 |
| 11 | Πιστοποιητικό | 1 |
Μέρος IV προαιρετικές συνδέσεις
| Αριθ. | Όνομα | Παρατηρήσεις |
| 1 | 2 άξονας DRO | |
| 2 | Αυτόματος τροφοδότης εργαλείων | |
| 3 | μέγγενη μηχανών 6 ίντσας | |
| 4 | Πιάτο Τύπου και τσοκ άλεσης |
Μέρος Β υπηρεσία μεταπωλήσεων
1. Υπηρεσία online τεχνικής υποστήριξης παρεχόμενο.
2. Τεχνική υπηρεσία αρχείων παρεχόμενη.
3. Βίντεο λειτουργίας μηχανών παρεχόμενο.
4. Επιτόπια εκπαιδευτική υπηρεσία παρεχόμενη.
5. αντικατάσταση ανταλλακτικών και υπηρεσία επισκευής παρεχόμενη.
6. Εάν πρέπει να αναπτύξετε τα προϊόντα με την προδιαγραφή σας, μπορούμε να σας βοηθήσουμε για να απασχοληθούμε σε την έξω.
7. Πάντα να είστε τίμιος, μην ποτέ στον πελάτη, και μην δηλώστε ποτέ τίποτα που δεν έχουμε.
