Name: VDW50 3 άξονες CNC κέντρο κάθετης μηχανικής υψηλής ταχύτητας
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VDW50
Availability: InStock

Σπίτι > προϊόντα > CNC κάθετο επεξεργαμένος στη μηχανή κέντρο >

VDW50 3 άξονες CNC κέντρο κάθετης μηχανικής υψηλής ταχύτητας

cnc 5 επεξεργαμένος στη μηχανή κέντρο άξονα

Κάθετο Cnc επεξεργαμένος στη μηχανή κέντρο VDW50

Κάθετο επεξεργαμένος στη μηχανή κέντρο CNC υψηλής ταχύτητας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

VDW50

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Ονομασία του προϊόντος::

VDW50 5 άξονας κάθετο κέντρο επεξεργασίας

μέγεθος εργασίας:

500 χιλιοστά

Μέγιστο φορτίο:

300kg ((0°), 200kg ((0-90°)

Περιοχή συμπίεσης:

600*460mm

Τ-σχισμές ((αριθμοί*βαρύτητα*απόσταση στο κέντρο):

8*14*45°

Ταξιδεύσεις στον άξονα X/Y/Z:

500/450/400 mm

Δύναμη κινητήρα σπινθήρα:

7 ((Ps1)/15 ((Pmax) kw

Μέγιστη ταχύτητα σπινθήρα:

12000RPM

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Η ξύλινη περίπτωση, κορμός κασσίτερου, άλλη πλόιμη συσκευασία

Χρόνος παράδοσης

45-60 ημέρες

Όροι πληρωμής

T/T, L/C, Western Union

Δυνατότητα προσφοράς

50 σύνολα το μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

3 άξονα CNC κάθετο φρεσάρισμα VMC850Q Fresadora FANUC SMTCL 4 άξονα κάθετο CNC κέντρο επεξεργασίας

Βρείτε την καλύτερη τιμή

Βίντεο

VMC850Q 3 άξονα κάθετο κέντρο επεξεργασίας CNC VMC Machine 4 άξονα CNC κάθετο κέντρο άλασης

Βρείτε την καλύτερη τιμή

Βίντεο

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

VDW50 5 CNC κατεργασίας άξονα κάθετη κεντρικό κεντρική υψηλή ταχύτητα κατεργασίας

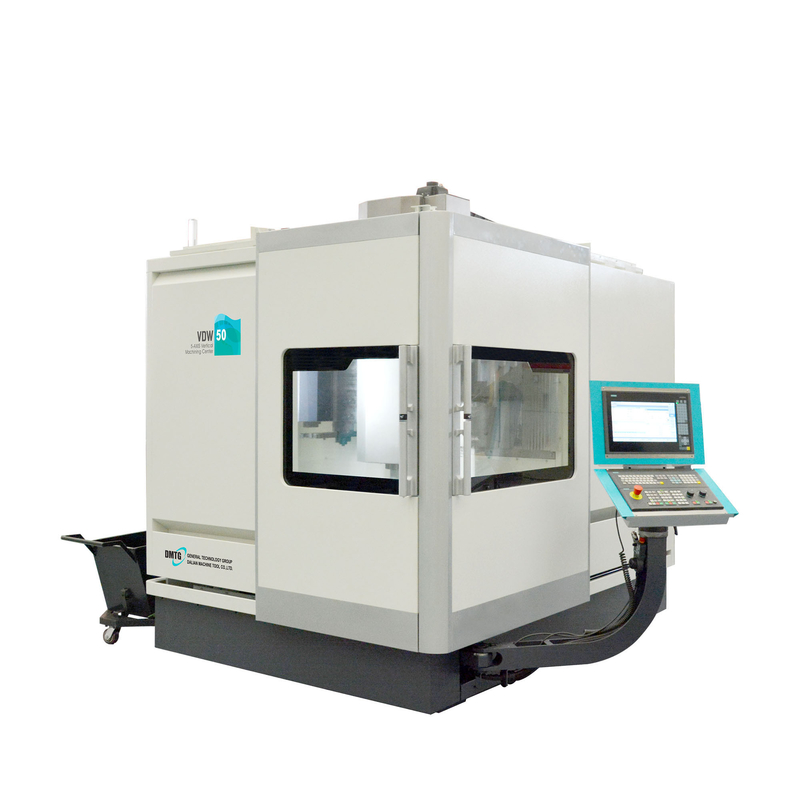

VDW50 3 άξονες CNC κέντρο κάθετης μηχανικής υψηλής ταχύτητας 0

Στοιχείο	Μονάδα	VDW50
Μέγεθος Worktable	χιλ.	500
Max.load	κλ	300 (0°), 200 (0-90°)
Περιοχή στερέωσης	χιλ.	600*460
Τ-αυλακώσεις (numberswigthcenter απόσταση)		81445°
Επιτραπέζια ευρετηρίαση (άξονας Β axis*C)		175° (left110°~right65°) *360°
Περιστρεφόμενη ταχύτητα (άξονας B/C)	περιστροφή/λεπτό	17.75
X/Y/Z ταξίδι άξονα	χιλ.	500/450/400
X/Y/Z τύπος τρόπων οδηγών άξονα		Γραμμικό guideway
Απόσταση από τη μύτη αξόνων στον πίνακα	χιλ.	150-600
X/Y/Z γρήγορο πέρασμα άξονα	m/min	30/30/30 (επιλέξτε: 36/36/36)
X/Y/Z κοπή άξονα feedrate	m/min	0-20
Τύπος αξόνων		Άμεσος άξονας κίνησης
Δύναμη μηχανών αξόνων	KW	7) (Ps1/15 (Pmax)
Ροπή μηχανών αξόνων	N.m	45) (Ms1/95 (Mmax)
Max.spindle ταχύτητα	περιστροφή/λεπτό	12000
Ικανότητα περιοδικών εργαλείων		24T βραχίονας
Τύπος κνημών εργαλείων		Hsk-A63
Ανώτατο βάρος εργαλείων	κλ	8
Max.tool diamater (παρακείμενα εργαλεία w/o)	χιλ.	75
Max.tool μήκος	χιλ.	300
Τρύπημα της σειράς (χάλυβας)		Μ3-M24
Max.drilling διάμετρος (χάλυβας)		36
X/Y/Z ακρίβεια προσδιορισμού θέσης άξονα	χιλ.	0.008/0.008/0.008
X/Y/Z ακρίβεια επανάληψης άξονα	χιλ.	0.005/0.005/0.005
B/C ακρίβεια προσδιορισμού θέσης άξονα	ίντσα	10», 8»
B/C ακρίβεια επανάληψης άξονα	ίντσα	4», 3»
CNC ελεγκτής		SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC640
Διαστάσεις μηχανών (L/W/H)	χιλ.	524246503260
Βάρος μηχανών	κλ	8000

Τυποποιημένες διαμορφώσεις
●Βίδα σφαιρών και γραμμικό guideway
●Μεταφορέας τσιπ αλυσίδα-τύπων και κάρρο τσιπ
●Κλιματιστικό μηχάνημα
●ATC βραχίονας-τύπων 24T
●Χτύπημα αέρα αξόνων
●Άκαμπτο τρύπημα

Προαιρετικός
●ATC βραχίονας-τύπων 40T
●15000rpm άμεσος άξονας κίνησης
●2Mpa ψυκτικό μέσο μέσω του ψυκτικού μέσου spindle/7Mpa μέσω του άξονα
●γραμμική κλίμακα 3 (Heidenhain)

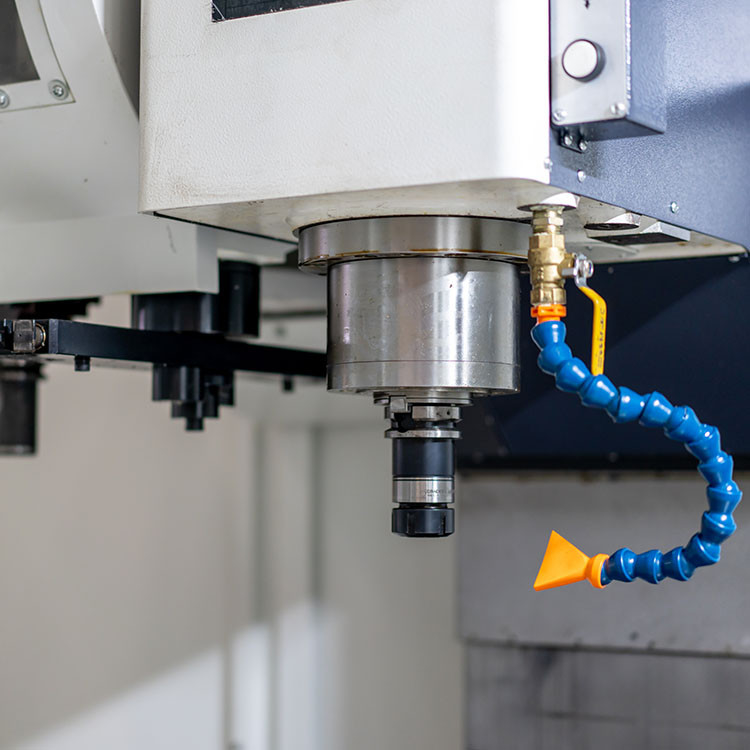

VDW50 3 άξονες CNC κέντρο κάθετης μηχανικής υψηλής ταχύτητας 1
