VMC 850 1000 1100Q 3 άξονες μηχανή CNC φρέσκας FANUC σύστημα CNC κέντρο κάθετης μηχανικής
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2004 |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | Κάθετο επεξεργαμένος στη μηχανή κέντρο |
| Μέγεθος τραπεζιού (L × W): | 1000×500mm | Ταχύτητα ατράκτου: | 10000 R/min |
| Ταξίδι με άξονα Χ: | 850 χλστ | Ταξίδι στον άξονα Υ: | 500 χλστ |
| Διαδρομή άξονα Z: | 540 χλστ | Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού: | 120-660 χιλιοστά |
| Επισημαίνω |
BT40 Κέντρο κατακόρυφης μηχανικής,Μηχανές για την κατασκευή ηλεκτρικών συστοιχιών,Εργασιακό κέντρο κάθετης αυτοματοποίησης VMC850Q |
||
Περιγραφή του προϊόντος
VMC 850 1000 1100Q 3 άξονες μηχανή CNC φρέσκας FANUC σύστημα CNC κέντρο κάθετης μηχανικής
Αυτό το νέο γενιάς VMC850Q κατακόρυφο κέντρο επεξεργασίας υιοθετεί κατακόρυφο διάταξη πλαίσιο, διασταυρούμενη διαφάνεια δομή, υψηλή άκαμπτη στήλη ρέγγας, αναστροφή τραπεζοειδούς σπινδύλα κουτί, χαμηλό κέντρο βάρους,υψηλό άκαμπτο κρεβάτιΗ δομή της μηχανής είναι απλή και συμπαγή, η επιφάνεια του δαπέδου είναι μικρή,είναι ευνοϊκό για την συναρμολόγηση της αυτόματης γραμμής· Μπορεί να είναι το άλεμα της επιφάνειας, το τρύπημα, το τρύπημα, το τρύπημα, η 2D και 3D επεξεργασία επιφάνειας, η απόκτηση και άλλες διαδικασίες της ενσωμάτωσης της υψηλής ακρίβειας μηχανικής επεξεργασίας.υψηλή ταχύτητα και υψηλή απόδοση, έξυπνη και σταθερή.
- Σχεδιασμός υψηλής ακαμψίας και υψηλής σταθερότητας
- Υψηλής αντοχής ολοκληρωμένο ράψιμο

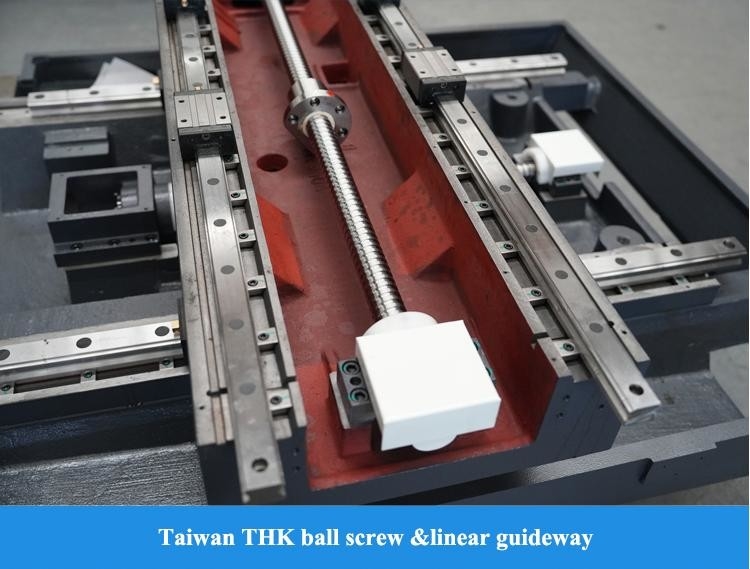

- Τριάξονας οδηγός κυλίνδρων κλάσης P
- Στήλη με μακρά διάσταση ρέγγας
- Καλή ακρίβεια και διατήρηση ακρίβειας
- C3 προεξορτισμένη μολυβδούρα
- Τεχνολογία θερμικής συμμετρίας
- Τεχνολογία αντιστάθμισης σφαλμάτων
- Ασφάλεια, προστασία του περιβάλλοντος, αποδοτική παραγωγικότητα
- Τριάξονα ταχεία αλλαγή 48m/min
- Κατευθείαν σπινθήρα 12000 στροφές ανά λεπτό
- Εξαγωγέας διπλών σπειροειδών κομματιών κρεβατιού
Χαρακτηριστικό 1: Σταθερή και αξιόπιστη - Περιεκτική δοκιμή, σταθερή απόδοση μέσω συγκριτικών δοκιμών
- 7 σετ εξοπλισμού δοκιμής επιδόσεων παρτίδας, 7 σετ εξοπλισμού δοκιμής κοπής
- 22 δοκιμαστικά στοιχεία απόδοσης και 25 δοκιμαστικά στοιχεία κοπής ανά εξοπλισμό
Αξιολόγηση από τρίτο: κορυφαίο επίπεδο απόδοσης
Χαρακτηριστικό 2:Υψηλής ποιότητας ικανότητα επεξεργασίας - Υψηλής ακρίβειας, τεχνολογία ελέγχου σημειώσεων αρθρώσεων εργαλείου· υψηλή επιφάνεια, τραχύτητα Ra 0,8 μm
- Ονομασία μέρους: δοκιμαστικό κομμάτι με σημάδι αρθρώματος εργαλείου
- Βιομηχανία: Οχήματα νέας ενέργειας, ρομποτική, υλικά (AL6061)
- Διάμετρος τμήματος: 200×150×20 mm
Δυσκολίες στη διαδικασία:
- Σημάδια αρθρώσεων εργαλείου στην επιφάνεια του μέρους
- Δοκιμές σταθερότητας σφαιριού μηχανής και μηχανικής
- Απαιτήσεις ποιότητας επιφάνειας
Χαρακτηριστικό 3:Δυνατότητα επεξεργασίας υπερυμικροακριβείας - Υψηλή σταθερότητα, φ0.08mm επεξεργασία λεπτής βελόνας
- Τμήμα ονομασίας: D0.2mm επεξεργασία χαρακτικής
- Βιομηχανία: Ημιαγωγοί, ιατρικοί, κλπ. υλικό: AL7075
- Διάμετρος μέρους: φ40×30mm
Δυσκολίες στη διαδικασία:
- Αδύναμη ακαμψία της θέσης επεξεργασίας, ευάλωτη σε παραμόρφωση
- Δοκιμές ελέγχου και σταθερότητας τροφοδοσίας μηχανήματος εργαλείου
- Ακριβής έλεγχος της εξόδου του εργαλείου και της ρύθμισης του εργαλείου
- Τεχνολογία απομάκρυνσης των επιφανειακών σπασμάτων
|
Άρθρο
|
Μονάδα
|
VMC850Q
|
Δελτίο ΕΚΑΧ αριθ.
|
Διάταξη VMC1100Q
|
|
|
Δυναμικότητα
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
850
|
1000
|
1100
|
|
Ταξιδεύσεις στον άξονα Y
|
χμ
|
500
|
500
|
620
|
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
540
|
540
|
600
|
|
|
Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού
|
χμ
|
120 έως 660
|
120 έως 660
|
120-720
|
|
|
Η μύτη του σπινέλου προς την επιφάνεια της στήλης
|
χμ
|
640
|
640
|
743
|
|
|
Εργασιακό τραπέζι
|
Μέγεθος τραπεζιού (L × W)
|
χμ
|
1000 × 500
|
1200×500
|
1300×610
|
|
Μέγιστο φορτίο στο τραπέζι
|
χιλιόγραμμο
|
600
|
600
|
1000
|
|
|
Μέγεθος T-slot
|
χμ
|
18×5
|
18×5
|
18×5
|
|
|
Στρίψιμο
|
Ταχύτητα σπινδέλου
|
στροφές
|
10000
|
10000
|
10000
|
|
Στρίβας σπινθήρα/στάβλος σπινθήρα
|
χμ
|
7/24 σύμβολο
|
7/24 σύμβολο
|
7/24 σύμβολο
|
|
|
BT2ορισμός
|
BT2ορισμός
|
BT2ορισμός
|
|||
|
Μηχανή σπινδέλου
|
kw
|
7.5/11
|
7.5/11
|
Ασφάλεια, 1/15
|
|
|
Μέγιστη ροπή εξόδου
|
Ε.μ.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Τύπος τροφοδοσίας σπινθήρα
|
|
Σύγχρονη ζώνη οδοντικών
|
|||
|
Εργαλεία
|
Μοντέλο φορέα εργαλείου
|
|
ΜΑΣ 403 BT40
|
||
|
Πρότυπο πριονιστή
|
|
MAS 403 P40T-I
|
|||
|
Ποσοστό τροφοδοσίας
|
Χ, Υ, Ζ ταχεία διαδρομή
|
m/min
|
48/48/48
|
||
|
Δύναμη κινητήρα 3 αξόνων ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 άξονες στροφή στροφής (X/Y/Z)
|
Αριθμός
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Μέγιστη ταχύτητα τροφοδοσίας κοπής
|
mm/min
|
1-20000
|
|||
|
Α.Τ.Κ.
|
Τύπος
|
pc
|
Αεροπορικό έλεγχο με ρομποτικό χέρι
|
||
|
Τρόπος
|
|
Η επιλογή του πλησιέστερου εργαλείου σε αμφίδρομη κατεύθυνση
|
|||
|
Δυναμικότητα
|
Ατομικές μονάδες
|
24
|
|||
|
Μέγιστο μήκος εργαλείου
|
χμ
|
300
|
|||
|
Μέγιστο βάρος εργαλείου
|
χιλιόγραμμο
|
7
|
|||
|
Μαξ πάρα πολύ δίσκο.
|
χμ
|
80
|
|||
|
Μαξ πάρα πολύ δίσκο διάγραμμα.
|
χμ
|
150
|
|||
|
Χρόνος αλλαγής εργαλείου (Τ-Τ)
|
δευτερεύον
|
2.5
|
|||
|
Το ύψος μεταξύ τραπεζιού και εδάφους
|
χμ
|
900
|
900
|
950
|
|
|
Άλλα
|
Συνολικές διαστάσεις
(L × WxH)
|
χμ
|
2400 × 2975 × 2840
(Εξαιρούνται οι μεταφορείς τσιπ)
|
2700 × 2975 × 2840
(Εξαιρούνται οι μεταφορείς τσιπ)
|
2940 × 3450 × 3050
(Εξαιρούνται οι μεταφορείς τσιπ)
|
|
Καθαρό βάρος της μηχανής
|
χιλιόγραμμο
|
5100
|
5400
|
6200
|
|
|
Συνολική απαίτηση ισχύος
|
KVA
|
18
|
18
|
25
|
|
|
Τυπική διαμόρφωση:
|
Επιλεκτική διαμόρφωση:
|
||||
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
- Κάθε κομμάτι πρέπει να επιθεωρηθεί.
- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
- Περισσότερα από 200 στοιχεία ελέγχου
- Επεξεργασία δειγμάτων κάθε μηχανής
- 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
- Υψηλή αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
- 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα εφοδιασμού
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
- Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
