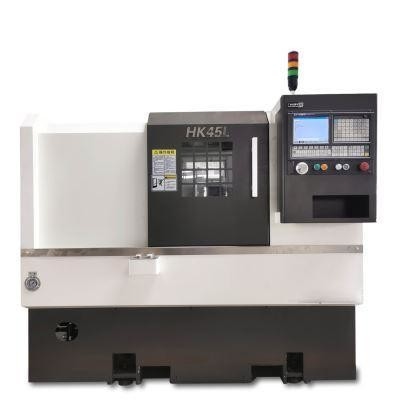

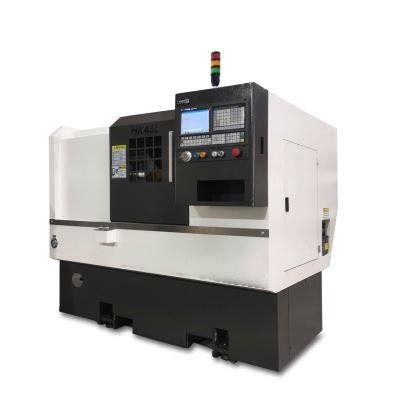

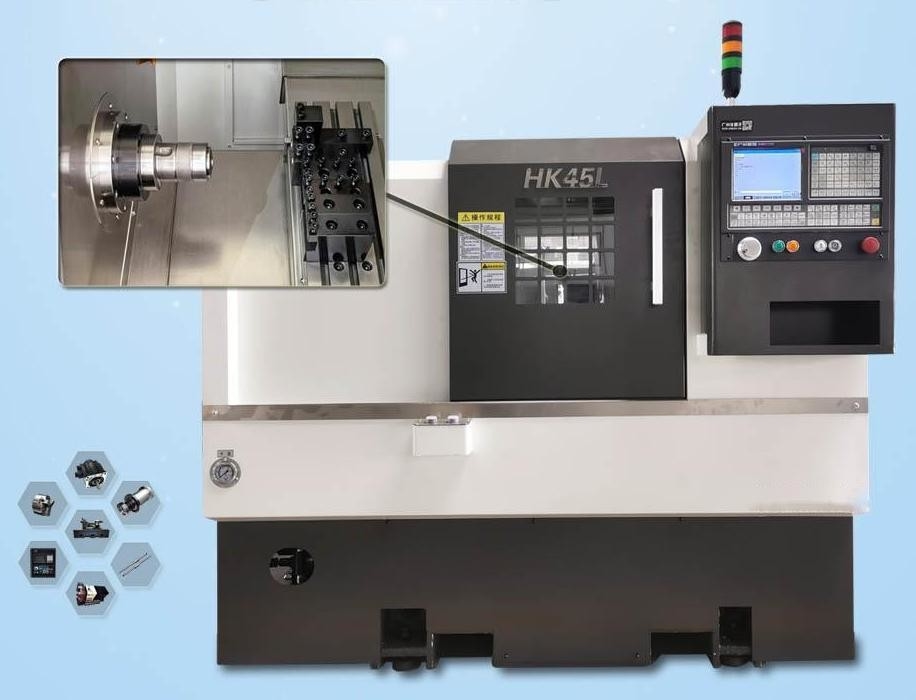

D300mm Μαχαίρι Τύπος σειράς CNC lathes μηχανές εργαλείου Post HK45L
Λεπτομέρειες για το προϊόν
| Swing over bed: | d450mm | Max.turning diameter(disc type): | d300mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d120mm | Max. machining length: | 270mm |
| The maximum bar through hole diameter: | d45mm | Effective travel for X-axis: | 720mm |
| Effective travel for Z-axis: | 300mm | Spindle nose: | A2-5 |
| Chuck and angling cylinder: | 6inch | Number of tool post: | 7 |
| Επισημαίνω |
D300mm Cnc μηχανή τόρνου στροφής,Μετα βιομηχανικός τόρνος μετάλλων εργαλείων,CNC τύπων υπόλοιπου κόσμου μαχαιριών τόρνος |
||
Περιγραφή του προϊόντος

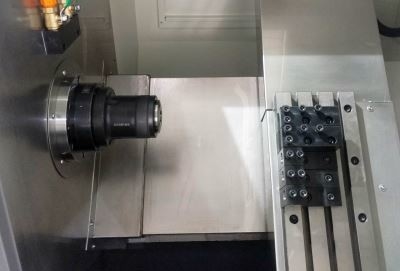

Η μηχανή είναι κατασκευασμένη από ένα μόνο σπινθήρα, το οποίο μπορεί να χρησιμοποιηθεί για την επεξεργασία μικρών κομματιών.και το σώμα διαδρόμου του υποβάθρου εργαλείου είναι τοποθετημένο για την εκτέλεση επεξεργασίας στροφήςΟ στρογγυλοτροχείο καταλαμβάνει μια μικρή περιοχή, συμπαγές σχεδιασμό. Κατάλληλο για μεγάλες παρτίδες, υψηλή ακρίβεια όλων των ειδών επεξεργασίας μικρού άξονα και μερών δίσκου.Οι στροφές CNC σειράς μαχαιριών HK έχουν σημαντικό πλεονέκτημα στην τιμή.
| Άρθρο | Σχήμα | HK45L |
|---|---|---|
| Πεδίο επεξεργασίας | Γύρνα στο κρεβάτι. | d450mm |
| Μέγιστη διάμετρος περιστροφής (τύπος δίσκου) | d300mm | |
| Μέγιστη διάμετρος στροφής (τύπος άξονα) | d120mm | |
| Μέγιστο μήκος επεξεργασίας | 270 χιλιοστά | |
| Η μέγιστη γραμμή διαμέτρου τρύπας | d45mm | |
| Απόσταση μεταξύ των κέντρων | / | |
| Διαδρομή του άξονα X/Z | Αποτελεσματική πορεία για τον άξονα Χ | 720 χιλιοστά |
| Η αποτελεσματική πορεία για τον άξονα Z | 300 χιλιοστά | |
| Αξία X, Ζ ταχύτητα τροφοδοσίας | 20m/min | |
| Γραμμική γραμμή καθοδήγησης του άξονα X,Z | 25/30 | |
| Διάμετρος βίδες μολύβδου/περίοδος του άξονα X,Z | 3210/3210 | |
| Σερβοκινητήρας για τον άξονα X,Z | 7.5/7.5Nm | |
| Στρίψιμο | Πύργος σπινθήρα | Α2-5 |
| Διάμετρος τρύπας σπινθήρα | d56mm | |
| Μέγιστη ταχύτητα σπινθήρα | 5000 στροφές ανά λεπτό | |
| Δύναμη κινητήρα σπινδέλου | 5.5kw | |
| Τσακ και κυλίνδρος ψαρέματος | 6 ίντσες. | |
| Ακριβότητα επεξεργασίας | Ακρίβεια θέσης του άξονα X,Z | ± 0,006 mm |
| Η ακρίβεια της μεταβλητότητας του άξονα X,Z | ± 0,005 mm | |
| Κουτσούκ | Κουφός μανίκι | / |
| Μαξ. Ταξιδεύω για το Tailsrock sleeve. | / | |
| Πεδίο πίεσης της ουράς | / | |
| Τρόπος μετακίνησης της ουράς | / | |
| Εργαλείο | Πρότυπο ράβδου εργαλείου | 20*20 |
| Βαρετή μπάρα εργαλείων | d25mm | |
| Αριθμός σταθμού εργαλείων | 7 | |
| Άλλα χαρακτηριστικά | Δομή κρεβατιού | 45° κλίση |
| Εξωτερική διάσταση | Συνολική διάσταση (L*W*H) | 2030*1460*1590 |
| Βάρος της μηχανής | 2000 kg |
Η δομή του κρεβατιού της μηχανής χρησιμοποιεί υψηλής αντοχής χυτοσίδηρο Meehanite σχηματισμό και έχει 45° κλίση δομή κρεβατιού με σχεδιασμό ισορροπίας θερμότητας.υψηλή σταθερότητα και ευέλικτη λειτουργία.Μπορεί να πραγματοποιήσει την επεξεργασία στροφής εσωτερικής και εξωτερικής κυκλικής επιφάνειας, κωνικής επιφάνειας, επιφάνειας, τελικής επιφάνειας (πυκνομετρικά νήματα, μετρικά νήματα, νήματα και νήματα ελαφρύτητας), τρυπήματος, στροφής,να σκάψουμε μια τρύπα και ούτω καθεξήςΤο μηχάνημα είναι κατάλληλο για μαζική επεξεργασία εργαστηρίου.
Το μηχάνημα χρησιμοποιεί υψηλής ακρίβειας οπτικό εργαλείο λέιζερ για την αντιστάθμιση του κλίματος, ώστε να εξασφαλίζεται η ίδια ακρίβεια τοποθέτησης του εργασιακού κομματιού.
Η γραμμή διανομής στο ηλεκτρικό κουτί είναι σύμφωνη με το πρότυπο ασφάλειας CE. Τα ηλεκτρικά εξαρτήματα χρησιμοποιούν παγκοσμίου φήμης μάρκα. Κατά τη διάρκεια λειτουργίας του συστήματος ελέγχου,ο σχεδιασμός της εύλογης θερμικής ισορροπίας και των ηλεκτρικών παρεμβολών δεν επηρεάζονται από τις εξωτερικές παρεμβολές.
Το σπιντέλ χρησιμοποιεί εισαγόμενο από την Ταϊβάν. Το γωνιακό ρουλεμάν p4 βαθμού NSK είναι εγκατεστημένο στο εσωτερικό του σπιντέλ.Η συναρμολόγηση του εμπρός 3 και του πίσω 2 εξασφαλίζει την ακαμψία και την ακρίβεια εργασίας για την αξιωτική και ακτινική κατεύθυνσηΗ επιφάνεια επαφής για τον σπινδύλο και το ντουλάπι είναι ξυρισμένη. Έτσι, κατά τη διάρκεια της υψηλής ταχύτητας λειτουργίας του σπινδύλου, θα μπορούσε να κρατήσει τον σπινδύλο ήσυχο, ελάχιστες δονήσεις και καλή διάχυση θερμότητας.
Ο άξονας X,Z χρησιμοποιεί γραμμική οδήγηση με υψηλή ιμψότητα ((Hiwin και PMI που εισάγονται από την Ταϊβάν).Μέσα από τον υπολογισμό και την ανάλυση, η διαφορά τροχιάς και τροχιάς χρησιμοποιεί το καλύτερο σχέδιο,χαμηλή αντίσταση και υψηλή ακαμψία. στον άξονα x.Z χρησιμοποιείται βίδα σφαιρίσματος C3 υψηλής ακρίβειας.Οι δύο άξονες χρησιμοποιούν το σχέδιο προετοιμασίας για να εξασφαλίσουν την ακρίβεια εργασίαςΗ ταχεία κίνηση είναι 30m/min. Έτσι θα μπορούσε να αυξήσει την αποτελεσματικότητα της εργασίας και να μειώσει τον χρόνο επεξεργασίας.
Η περιστροφή του πύργου τροφοδοτείται από έναν κινητήρα servo.Μπορεί να περιστρέφεται σε δύο πλευρές και να επιλέγει εργαλείο σε συντομότερη απόσταση,γρήγορη αλλαγή εργαλείου Υψηλή ροπή, χαμηλός θόρυβος, μεγαλύτερο φορτίο.
Ανάλογα με τα υλικά επεξεργασίας,μπορείτε να επιλέξετε το μεταγωγικό αλυσίδας.Η απλή συντήρηση είναι για το σώμα της μηχανής.Έτσι.Ο χειριστής θα μπορούσε να αφαιρέσει το τσιπ αποτελεσματικά και να κρατήσει το σώμα του μηχανήματος καθαρό εύκολα.
- Τροφοδότης λάδι στο μπάνιο
- Εφοδιασμός με λωρίδα μεταφοράς με βραχίονα κλίσης
- Μηχανοκίνητος βραχίονας
- Ευέλικτη γραμμή παραγωγής
Μεταφορέας θραύσης
Τροφοδότης λάδι στο μπάνιο
Εφοδιασμός με λωρίδα μεταφοράς με βραχίονα κλίσης
Μηχανοκίνητος βραχίονας
Δυναμική στροφή
Ε: Πώς μπορώ να πάρω προσφορά;
Α: Αφήστε το μασάζ με τις απαιτήσεις αγοράς σας και θα σας απαντήσουμε το συντομότερο δυνατόν.
Ε: Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (μηχανή ειδικού σκοπού);
Α: Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε3: Ποιοι είναι οι όροι εγγύησης σας;
Α: Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών, αρχής γενομένης από την ημερομηνία φορτωτικού δελτίου της μηχανής.
Ε4: Γιατί επιλέξατε την εταιρεία σας;
Α: Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής πραγματοποιούνται μεταξύ των εγκαταστάσεων με μια πλήρη αλυσίδα παραγωγής, η οποία είναι η πιο αξιόπιστη εγγύηση σας.Και οι περισσότερες από τις μάρκες CNC μπορεί να επιλεγεί ως τις ανάγκες των χρηστών.
Ε5: Συμπεριλαμβάνονται στην τιμή τα τυποποιημένα αξεσουάρ;
Α: Ναι, όλες οι τιμές μας περιλαμβάνουν τα τυπικά αξεσουάρ.
Ε6: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Α: Μπορούμε να παρέχουμε αυτό το είδος της υπηρεσίας. Όταν τα μηχανήματα φτάνουν στο χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκαίρως μηχανικούς και ηλεκτρολόγους για να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε7: Πώς μπορώ να επιλέξω τα πιο κατάλληλα μηχανήματα;
Απ: Παρακαλούμε καταγράψτε τις προδιαγραφές σας ή το σχέδιο των προϊόντων, θα επιλέξουμε τις πιο κατάλληλες μηχανές για εσάς.
Ε8: Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Α: Εξειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, και ούτω καθεξής.
Ε9: Ποιοι είναι οι όροι πληρωμής;
Α: T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
