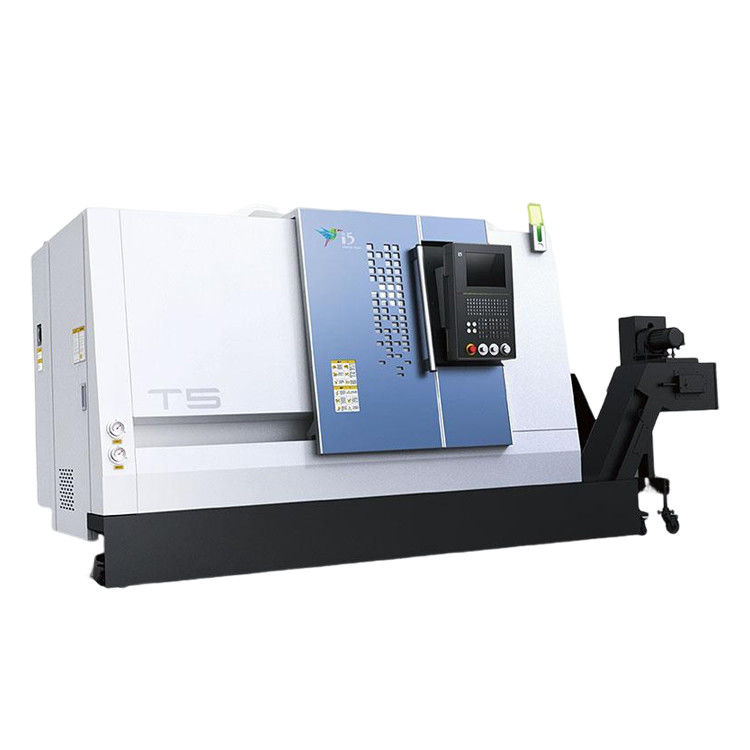

Οριζόντια κλίση κρεβατιού CNC lathemachine T5-100Q Μεταλλική άλεση CNC κέντρο στροφής
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | Τ5.2-100Q |
|---|---|---|---|

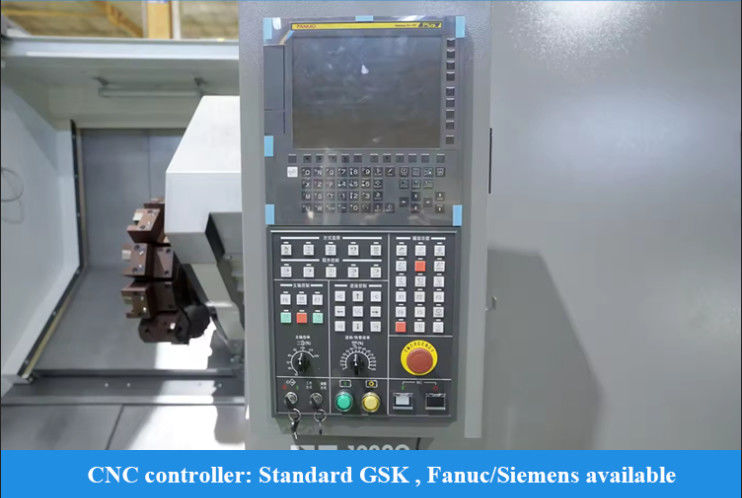

| Σύστημα ελέγχου Cnc: | GSK/FANUC/SIEMENS | Cnc ή όχι: | CNC |
| Λέξη κλειδί: | Τεχνητή μηχανή CNC με κλιμακωτό κρεβάτι | Δρόμος (άξονας Χ) ((mm): | 145 |
| Δρόμος (άξονας Z) ((mm): | 205 | Χ/Ζ ταχεία διαδρομή: | 30m/λεπτό |
| Σταθμοί σταθμών εργαλείων: | 8 | Μέγιστη ταχύτητα περιστροφής (rp.m): | 5000 |
| Μαξ. Στροφή μήκους (mm): | 160 | Μέγιστο. Κοιτάζω πάνω από το κρεβάτι: | Φ420 |
| Μαξ. Γύρνα πάνω από τη διαφάνεια.: | Φ160 | Μέγιστο τέμνον Dia.: | Φ160 |
| Επισημαίνω |
Επικαιροποίηση,CNC κρεβατιών ραπίσματος τόρνος,Κέντρο μετατροπής μεταλλικής άλεσης με κλιμακωτό κρεβάτι |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Η οριζόντια μηχανή CNC της σειράς T5-Q, η οποία συνδυάζει την έξυπνη τεχνολογία ελέγχου και την προηγμένη τεχνολογία κατασκευής, έχει υψηλή ακρίβεια, υψηλή απόδοση και υψηλή ακαμψία κοπής.Το λογισμικό ανάλυσης πεπερασμένων στοιχείων χρησιμοποιείται για τη βελτιστοποίηση του σχεδιασμού, να αναλύσει την κατανομή των σημείων άγχους, να μειώσει την παραμόρφωση των τμημάτων και να επιτύχει τη βέλτιστη δομή ολόκληρης της μηχανής.Τα κύρια χύτευμα είναι όλα κατασκευασμένα από υλικά χυτοσίδηρου υψηλής αντοχής, η οποία εξασφαλίζει την ελαχιστοποίηση των δονήσεων κατά τη διάρκεια της διαδικασίας κοπής και βελτιώνει την ακρίβεια επεξεργασίας και τη σταθερότητα κοπής.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακρίβεια.
|
Άρθρο
|
Μονάδα
|
Προδιαγραφές
|
Παρατηρήσεις
|
|
|
Μέγιστη διάμετρος περιστροφής
|
χμ
|
160
|
|
|
|
Μέγιστο μήκος στροφής
|
χμ
|
160
|
Αλλαγή διαφόρων παραμέτρων των συσσωρευτών
|
|
|
Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι
|
χμ
|
Φ420
|
|
|
|
Μέγιστη διάμετρος κλίσης πάνω από το διασταυρούμενο διαδρόμιο
|
χμ
|
Φ160
|
|
|
|

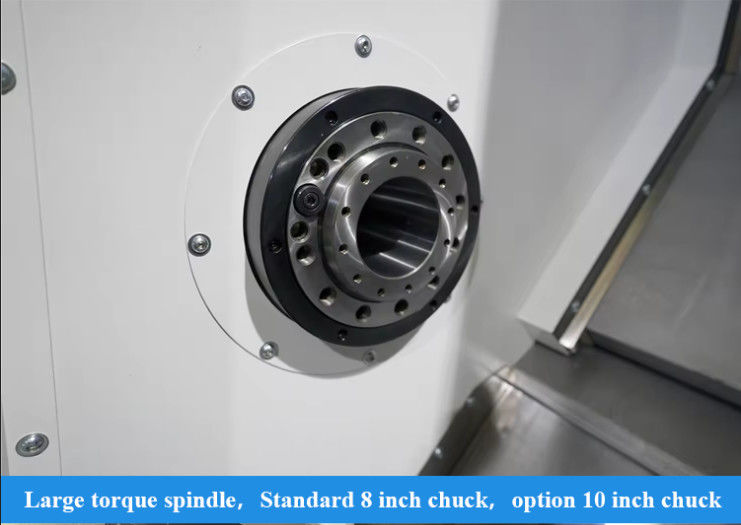

Στρίψιμο
|
Τύπος μύτης σπινθήρα
|
|
Α2-5
|
|
|
Εσωτερική διάμετρος του εμπρόσθιου ρουλεμπορίου
|
χμ
|
Φ90
|
|
|
|
Στρίψιμο του σπινδέλου
|
|
1:20; Φ62
|
|
|
|
Στρίψιμο σπινθήρα
|
χμ
|
Φ56
|
|
|
|
Μέγιστο διάμετρος ράβδου
|
χμ
|
Φ44
|
|
|
|
Τυποποιημένη διάμετρος στροφής
|
χιλιοστό
|
8
|
|
|
|
Μέγιστη ταχύτητα σπινθήρα
|
r/min
|
5000
|
Με την επιφύλαξη των περιορισμών για το τσουλήκι και τα στερεώματα
|
|
|
Ονομαστική ροπή σπινθήρα
|
Νμ
|
35 ((200r/min)
|
|
|
|
Μέγιστη ροπή σφαιριού
|
Νμ
|
70 ((150r/min)
|
|
|
|
Κύρια ισχύς εξόδου κινητήρα συνεχής /30 λεπτά
|
kW
|
7.5/11
|
Μηχανοκίνητο σπινθήρα
|
|
|
Δύο άξονες
|
Ταχεία διαδρομή του άξονα X/Z
|
m/min
|
30
|
|
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
145
|
|
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
205
|
|
|
|

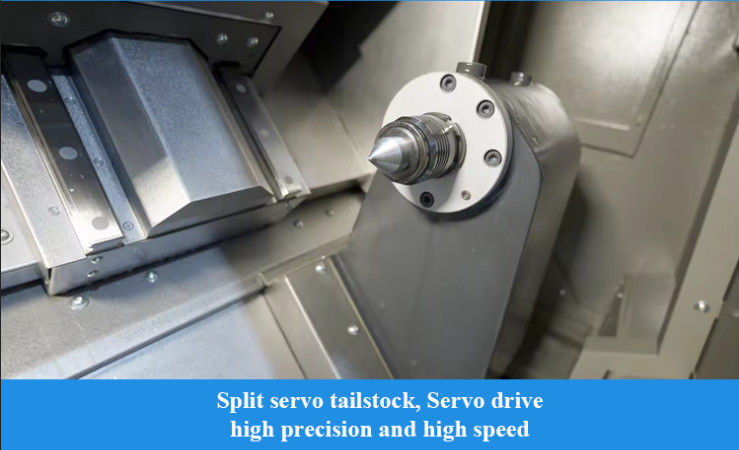

Κουτσούκ
|
Ταξιδεύσεις απορροής
|
χμ
|
-
|
|
|
Στενές φτερούγες από ουρά
|
Μορς
|
-
|
|
|
|
Πύργος
|
Σχήμα πύργου
|
|
Οριζόντια 8 θέσεις σέρβο πύργος
|
|
|
Κεντρικό ύψος του πύργου
|
χμ
|
63 |
|
|
|
Στροφή του πύργου και επαναλαμβανόμενη ακρίβεια θέσης
|
Σημ.
|
±1.6
|
|
|
|
Αν το κοπτήρα μπορεί να επιλεγεί κοντά
|
|
- Ναι, ναι.
|
|
|
|
Άλλα
|
Απόσταση από το κέντρο του σπινέλου έως τον πυθμένα του στρώματος
|
χμ
|
926
|
|
|
Καθαρό βάρος μηχανής
|
χιλιόγραμμο
|
2600
|
|
|
|
Συνολική ικανότητα τροφοδοσίας
|
kVA
|
23
|
|
|
|
Συνολικές διαστάσεις (μήκος X πλάτος X ύψος)
|
χμ
|
1750 × 1650 × 1650
|
Συνολική διάσταση
|
|
Εφαρμογή στον κλάδο:
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
