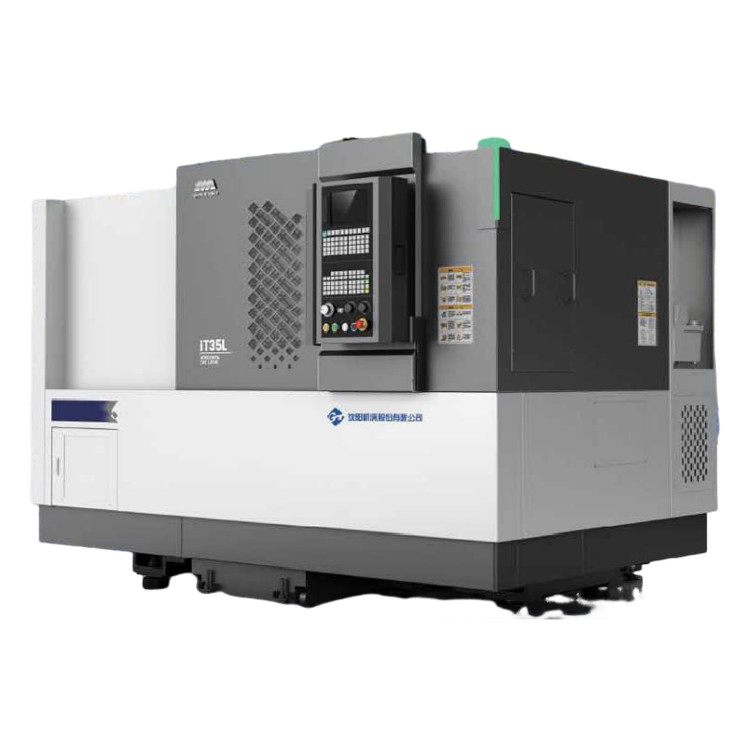

SMTCL CNC Lathe IT50 σειρά Slant κρεβάτι CNC Lathe 45 βαθμούς CNC γυριστική μηχανή
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | it50 |
|---|---|---|---|

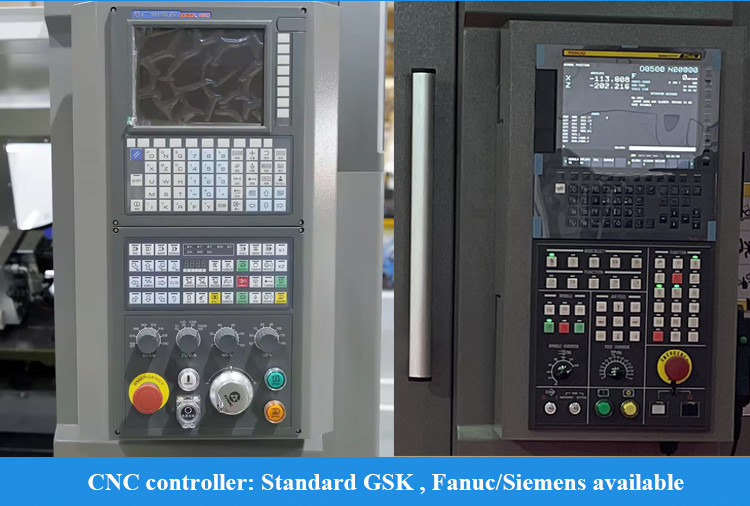

| Σύστημα ελέγχου Cnc: | GSK | Cnc ή όχι: | CNC |
| Λέξη κλειδί: | Τεχνητή μηχανή CNC με κλιμακωτό κρεβάτι | Μαξ. Στροφή μήκους (mm): | 500 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 3500 r.p.m | Δρόμος (άξονας Χ) ((mm): | 260 |
| Δρόμος (άξονας Z) ((mm): | 505 | Μέγιστη διάμετρος στροφής: | Φ500 |
| Μέγιστο μήκος στροφής: | 500 | Μέγιστη κλίση πάνω από το κρεβάτι: | Φ580 |
| Μέγιστη στροφή πάνω από το διαδρόμιο: | Φ320 | ||
| Επισημαίνω |
Τεχνητή μηχανή αθροίσματος κυλινδρικής γραμμής CNC,Εργαλεία στροφής CNC,Μηχανή στροφής CNC 45 μοίρες |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Η οριζόντια μηχανή CNC της σειράς IT είναι κατάλληλη για την επεξεργασία όλων των ειδών των μερών δίσκου και μικρού άξονα, μπορεί να γυρίσει το τέλος του προσώπου και το τέλος του αυλαίου, τον εξωτερικό κύκλο και το εσωτερικό νήμα τρύπας,το αυλάκι και η περιστρεφόμενη επιφάνεια και άλλα γεωμετρικά χαρακτηριστικά. Μπορεί να ανταποκριθεί στις απαιτήσεις της αυτοκινητοβιομηχανίας, των ρουλεμάν, των μηχανημάτων μηχανικής, των μη σιδηροειδών μετάλλων και άλλων βιομηχανιών για περιστρεφόμενα μέρη αποτελεσματικής, μεγάλης ποσότητας, υψηλής ακρίβειας επεξεργασίας.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακαμψία
* Ανάλυση πεπερασμένων στοιχείων για τη βελτιστοποίηση ολόκληρης της δομής της μηχανής

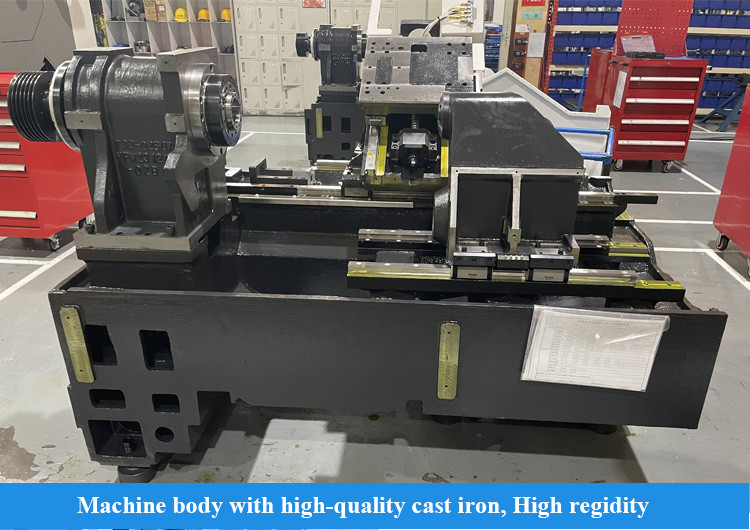

* Το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χύτευμα με εύλογη διάταξη μπάρα

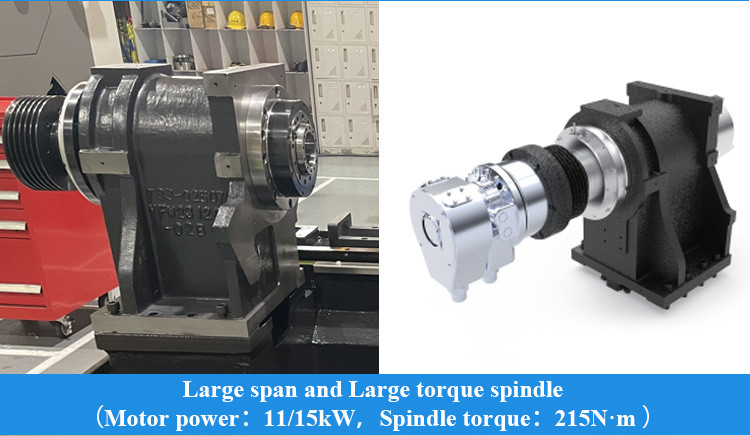

* Διαμόρφωση μεγάλου εύρους, μεγάλης ροπής σπινθήρα, βελτίωση της ακαμψίας κοπής
* Πραγματοποιείται με ακρίβεια, βελτιώνεται η ακαμψία της σύνδεσης
|
Άρθρο
|
μονάδα
|
προδιαγραφή (IT 50)
|
||
|
Μέγιστη διάμετρος στροφής
|
χμ
|
Φ500 Φ500
|
||
|
Μέγιστο μήκος στροφής
|
χμ
|
500
|
||
|
Μέγιστη κλίση πάνω από το κρεβάτι
|
χμ
|
Φ580
|
||
|
Μέγιστη στροφή πάνω από το διαδρόμιο
|
χμ
|
Φ320
|
||
|
Στρίψιμο
|
|
|||
|
μύτη σπινθήρα
|
χμ
|
Α2-8
|
||
|
Εμπρός διάμετρος ρουλεμάν
|
χμ
|
120
|
||
|
Στρίψιμο σπινθήρα και μέγεθος τρύπας
|
χμ
|
1:20; Φ90
|
||
|
Διάκριση της τρύπας του σπινδέλου
|
χμ
|
Φ80
|
||
|
Μέγιστη ημερήσια.
|
χμ
|
Φ65
|
||
|

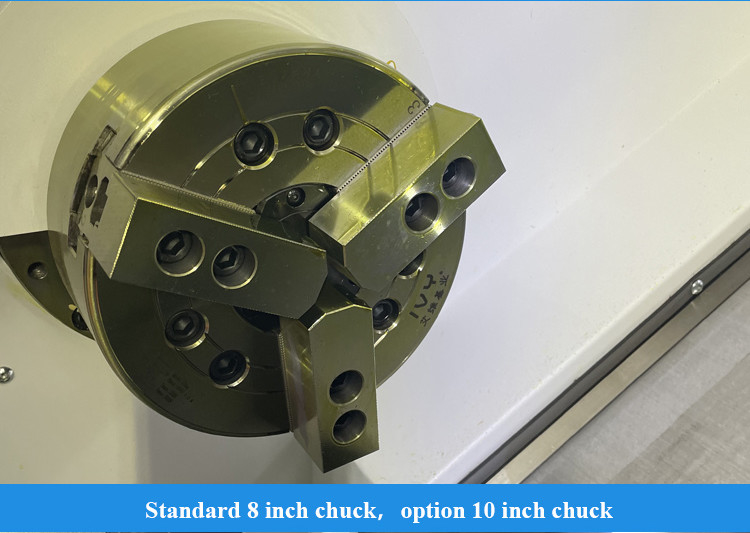

μέγεθος του τσακ
|
χιλιοστό
|
10
|
||
|
ταχύτητα σπινθήρα
|
r/min
|
3500
|
||
|
ονομαστική ροπή σπινέλου
|
Νμ
|
243 ((588r/min)
|
||
|
μέγιστη ροπή σφαιριού
|
Νμ
|
300 ((588r/min)
|
||
|
μέγιστη ισχύς κινητήρα συνεχής/30min
|
kW
|
15/18.5
|
||
|
Τροφή
|
|
|||
|
X/Z μέγιστη ταχύτητα
|
m/min
|
24
|
||
|
ταξίδι στον άξονα x
|
χμ
|
260
|
||
|
οδική κίνηση στον άξονα z
|
χμ
|
505
|
||
|
Κουτσούκ
|
|
|
||
|
Ταξίδια αποβλήτων
|
χμ
|
400
|
||
|

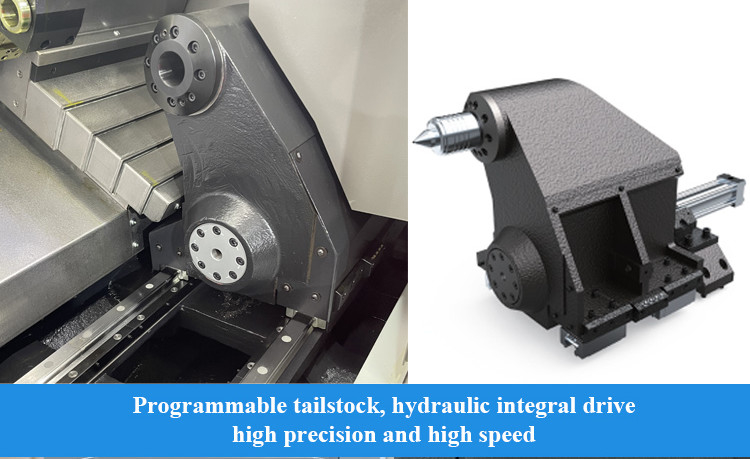

Σπονδυλικός σχοινί
|
Μορς
|
MT-5
|
||
|
Πύργος
|
|
|||
|
τύπος πύργου
|
|
Οριζόντιο πύργο 8 σταθμών
|
||
|
κεντρικό ύψος
|
χμ
|
100
|
||
|
περιστρεφόμενη τοποθέτηση
|
Η Εφορία.
|
±1.6
|
||
|
Άλλα
|
|
|||
|
βάρος
|
ΚΓ
|
3700
|
||
|
συνολικές διαστάσεις
(L*W*H) |
χμ
|
2550 × 1675 × 1820
|
||
Εφαρμογή στον κλάδο:
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
