SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe

SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe

Κέντρο στροφής βαρέων εργαλείων CNC

HTC 50t Τριχόπλευρο CNC

75 μοίρες κλίση κρεβατιού CNC ελαστικό

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

Htc63q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
Htc63q
Κλειστή λέξη:
Κέντρο στροφής CNC, στρογγυλοκλιματιστή CNC
Μέγιστη τέμνουσα διάμετρος:
Φ600/Φ630
Μέγιστη. μήκος κοπής:
1000/1500/2000/3000
Μέγιστη ταλάντευση πέρα από το κρεβάτι:
Φ700
Μαξ. Κουνούσε το διάγραμμα. Πάνω από το κενό κρεβατιού.:
Φ600
Ο άξονας άντεξε τη διάμετρο:
Φ150
Σύστημα ελέγχου CNC:
GSK/FANUC/SIEMENS
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Η ξύλινη περίπτωση, κορμός κασσίτερου, άλλη πλόιμη συσκευασία
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σύνολα το μήνα
Περιγραφή του προϊόντος

SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 0

Περιγραφή Προϊόντος:

CNC Τόρνος με κεκλιμένη κλίνη SMTCL HTC63Q Μέγιστο Μήκος Κοπής 3000mm Οριζόντιος CNC Τόρνος
Το HTC63Q είναι ένα προϊόν με αξιοσημείωτα πλεονεκτήματα. Διαθέτει δομή κλίνης υψηλής ακαμψίας, εξασφαλίζοντας τη σταθερότητα της μηχανουργικής κατεργασίας. Εξοπλισμένο με ένα προηγμένο σύστημα αριθμητικού ελέγχου, είναι βολικό στη χρήση και διαθέτει υψηλή ακρίβεια. Το αποδοτικό σύστημα ατράκτου του επιτρέπει την κοπή υψηλής ταχύτητας, βελτιώνοντας σημαντικά την απόδοση της μηχανουργικής κατεργασίας. Είναι κατάλληλο για τη μηχανουργική κατεργασία διαφόρων αξόνων και δίσκων και μπορεί να χειριστεί με ακρίβεια πολύπλοκες διαδικασίες. Είναι μια αξιόπιστη επιλογή για μηχανική επεξεργασία.

Χαρακτηριστικά Προϊόντος:

1, Υψηλή ακρίβεια

◆ Βίδα και οδηγός υψηλής ακρίβειας
◆ Ρουλεμάν ατράκτου υψηλής ακρίβειας
◆ Ποσοτικοποίηση των προτύπων διεργασίας
◆ Χάρακας πλέγματος υψηλής ακρίβειας
2, Υψηλή απόδοση
Εφαρμογή κωδικού αρθρωτού συστήματος
◆ Πλήρης διαμόρφωση λειτουργιών, που επιτρέπει την έξυπνη παραγωγή
◆ Σέρβο περιστροφικός μηχανισμός υψηλής απόδοσης
◆ Άτρακτος κοπής υψηλής απόδοσης, βαρέως τύπου
3, Υψηλή ακαμψία
◆ Κλίνη από χυτοσίδηρο υψηλής ποιότητας, κ.λπ.
◆ Βασικά χυτά: κουτί κλίνης μεγάλου ανοίγματος
◆ Άτρακτος υψηλής ισχύος και υψηλής ροπής
◆ Πυργίσκος εργαλείων υψηλής ακαμψίας
Λεπτομέρειες Προϊόντος:
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 1

Βίδες και οδηγοί υψηλής ακρίβειας

Χρησιμοποιεί βίδες υψηλής ποιότητας εισαγωγής βαθμού C3 και οδηγούς βαθμού H και οδηγείται άμεσα από σερβοκινητήρες για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 2

Ρουλεμάν κυλινδρικών κυλίνδρων ατράκτου υψηλής ακρίβειας

Υιοθετεί ρουλεμάν κυλινδρικών κυλίνδρων βαθμού P4 υψηλής ποιότητας εισαγωγής και συνεργάζεται με άτρακτο υψηλής ακρίβειας για την επίτευξη εξαιρετικής ακρίβειας περιστροφής.
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 3

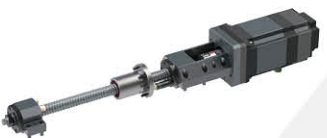

Δύο άξονες υψηλής ταχύτητας

Οι δύο άξονες χρησιμοποιούν εισαγόμενες βίδες και χρησιμοποιούν τεχνολογία προ-τέντωσης για να εξασφαλίσουν γρήγορη και σταθερή λειτουργία του εργαλειομηχανής
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 4

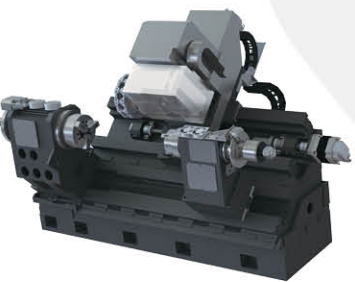

Πλήρης διαμόρφωση λειτουργιών, που επιτρέπει
έξυπνη παραγωγή

Διαφορετικές διαμορφώσεις μονάδων όπως σταθερό στήριγμα, υπο-άτρακτος, σερβο ουρά και άξονας Υ μπορούν
να είναι προαιρετικά σύμφωνα με διαφορετικές απαιτήσεις τεμαχίων. Μπορεί να πραγματοποιήσει πολυ-ακολουθιακή επεξεργασία τεμαχίων και μπορεί επίσης να είναι εξοπλισμένο με μέτρηση τεμαχίων, εργαλείο
ρυθμιστής, μονάδες αυτοματισμού κ.λπ., για τη βελτίωση της αποδοτικότητας της εργασίας.
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 5
Μικρή ουρά ατράκτου
Είναι εξοπλισμένο με μια μικρή δομή ουράς ατράκτου και εσωτερικά τοποθετημένα κωνικά ρουλεμάν
και ρουλεμάν γωνιακής επαφής για τη βελτίωση της ακαμψίας κοπής του άκρου της ουράς και την εξασφάλιση του αποτελέσματος κοπής τμημάτων μακρού άξονα.
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 6

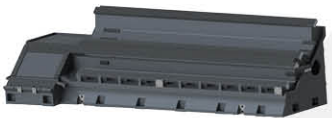

Κλίνη υψηλής ακαμψίας
Η κλίνη είναι μια κεκλιμένη κλίνη 45°, με βελτιστοποιημένη και ενισχυμένη δομή πλευρών στο εσωτερικό. Είναι χυτευμένη σε ένα κομμάτι με χυτά υψηλής ποιότητας και ολόκληρος ο άξονας υιοθετεί μια δομή σκληρής ράγας, η οποία βελτιώνει αποτελεσματικά τη δυναμική ακαμψία. Η ένωση μεταξύ της κλίνης και του κεφαλιού ξύνεται και λειαίνεται από μια επιφάνεια διπλής στήριξης, η οποία βελτιώνει περαιτέρω την ακαμψία κοπής ολόκληρης της μηχανής.
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 7
Άτρακτος κοπής υψηλής απόδοσης, βαρέως τύπου
Ο κινητήρας υψηλής ισχύος συνδυάζεται με έναν άτρακτο κοπής βαρέως τύπου, με μέγιστη ροπή
έως 5400Nm και βάθος κοπής άνω των 10mm στη μία πλευρά, βελτιώνοντας την απόδοση κοπής.
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 8
Άτρακτος υψηλής ακαμψίας
Το εξάρτημα κεφαλής μεγάλου ανοίγματος υιοθετεί
σύνθετη υποστήριξη εισαγόμενων ρουλεμάν κυλινδρικών κυλίνδρων διπλής σειράς και γωνιακής επαφής
ρουλεμάν μπροστά και πίσω, τα οποία ενισχύουν την ακαμψία και τη ροπή του ατράκτου
και επιτυγχάνει εξαιρετικά αποτελέσματα βαριάς κοπής του ατράκτου.
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 9

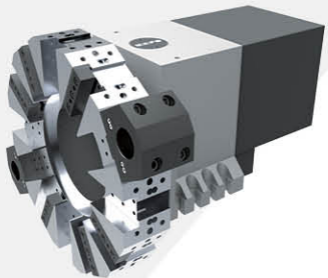

Αποδοτικός σερβο περιστροφικός μηχανισμός

Ο σερβοκινητήρας υψηλής απόδοσης υιοθετείται για τον έλεγχο της ακριβούς ευρετηρίασης της κεφαλής κοπής, διασφαλίζοντας ότι διατηρεί ισχυρές
δυνατότητες επεξεργασίας και σταθερή απόδοση αλλαγής εργαλείων υπό συνθήκες λειτουργίας υψηλής ταχύτητας. Η ταχύτερη αλλαγή εργαλείων σε γειτονικούς σταθμούς διαρκεί μόνο 0,4 δευτερόλεπτα, η οποία είναι γρήγορη και
έχει υψηλή απόδοση επεξεργασίας.

Παράμετροι Προϊόντος:
Είδη
Μονάδες
HTC63Q
Μέγιστη διάμετρος κοπής (άξονας/δίσκος)
mm
Φ600/Φ630
Μέγιστο μήκος κοπής
mm
1000/1500/2000/3000
Μέγιστη διάμετρος περιστροφής πάνω από την κλίνη
mm
Φ700
Μέγιστη διάμετρος περιστροφής πάνω από το κενό κλίνης
mm
Φ600
Άτρακτος


Μοντέλο μύτης ατράκτου
-
A2-11
Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
Φ160
Κωνικότητα και μέγεθος οπής ατράκτου

1:20;Φ150
Διάμετρος οπής ατράκτου Μέγ.
mm
Φ104
Μέγιστη διάμετρος ράβδου
mm
Φ85
Τυπική διάμετρος τσοκ
ίντσα
12"
Εύρος ταχύτητας ατράκτου
r/min
35-2000
Μέγιστη ροπή ατράκτου
Nm
1250
Σειρά ταχύτητας ατράκτου

Μηχανικά δύο γρανάζια
Ισχύς εξόδου κύριου κινητήρα συνεχής/30 λεπτά
kW
20/30
Άξονας X/Z
Ταχύτητα ταχείας διαδρομής άξονα X
mm
15
Ταχύτητα ταχείας διαδρομής άξονα Z
mm
15
Διαδρομή άξονα X
mm
320
Διαδρομή άξονα Z
mm
1010/1600/2100/3100
Ουρά
Διαδρομή ουράς
mm
900/1400/1900/2900
Μέθοδος κίνησης ουράς

Σύρσιμο σέλας
Διαδρομή μανικιού ουράς
mm
150
Διάμετρος μανικιού ουράς
mm
Φ120
Κωνικότητα οπής κωνικής ουράς

Morse 5#
Πυργίσκος εργαλείων
Μορφή πυργίσκου εργαλείων

Οριζόντιος σερβο περιστροφικός μηχανισμός 12 θέσεων
Ύψος κέντρου
mm
160
Μέγεθος εργαλείου
mm
32X32
Εάν θα μπορούσε να επιλέξει εργαλείο κοντά
mm
ναι
Μέγιστη χωρητικότητα φόρτωσης
Τεμάχια εργασίας δίσκου
kg
800
Τεμάχια εργασίας άξονα
kg
1300
Άλλα
Απόσταση μεταξύ του κέντρου του ατράκτου και του δαπέδου
mm
1085.5
Βάρος μηχανήματος
kg
7000/8500/10000/12500

Η Υπηρεσία Μας:

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται

2. Έλεγχος πάνω από 100 διαδικασιών παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση
Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30 χρόνια + ιστορία Έρευνας και Ανάπτυξης, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 10
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε CNC τόρνους, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας τύπου gantry, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα περιστροφής-άλεσης και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρελίσματος γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 11
Έκθεση:

SMTCL Στρίβιο κρεβάτι CNC Lathe HTC63Q Μέγιστο μήκος κοπής 3000mm Οριζόντιο CNC Lathe 12

Συχνές ερωτήσεις:

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως CNC τόρνος, CNC φρέζα, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
