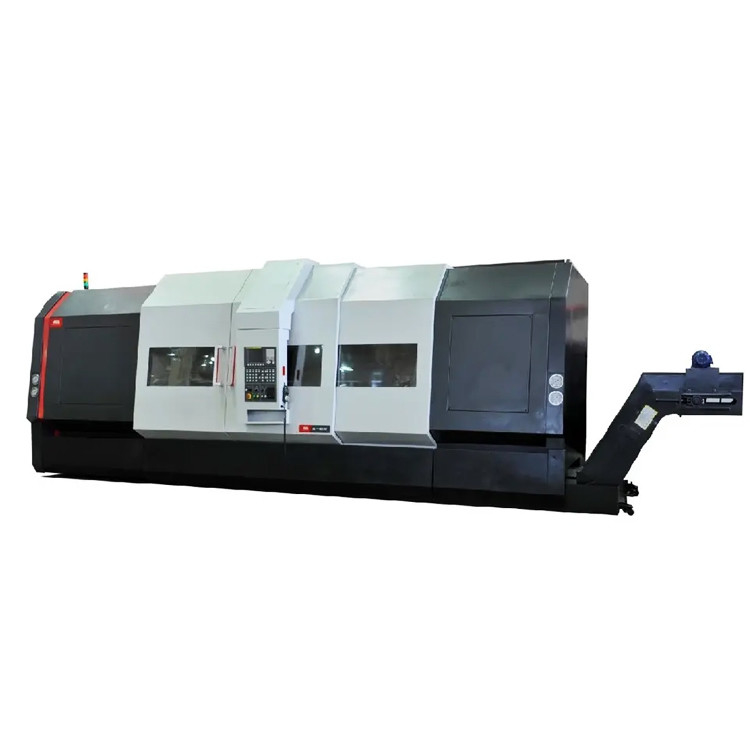

Κέντρο στροφής μετάλλου CNC με κλίση κρεβατιού HTC63n Fanuc βαρύ φορτίο οριζόντια μηχανή στροφής CNC
Επωνυμία Μάρκας:
SMTCL
Αριθμός μοντέλου:
HTC 63n
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ISO certification
Ελάχιστη ποσότητα παραγγελίας:
1
Δυνατότητα Προμήθειας:
50 σύνολα το μήνα
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC 63n |
|---|---|---|---|
| Σύστημα ελέγχου Cnc: | GSK/FANUC/SIEMENS | Cnc ή όχι: | CNC |
| Λέξη κλειδί: | Γυρίζοντας στο κέντρο, κλίση κρεβατιού CNC γύρο | Εφαρμογή: | Μεταλλουργία πολλαπλών χρήσεων |
| Μέγιστο. Κοιτάζω πάνω από το κρεβάτι: | Φ820 | Μέγιστη τέμνουσα διάμετρος: | Φ3000 |
| Μέγιστη. μήκος κοπής: | 1000/1500/2000/3000 | Ο άξονας άντεξε τη διάμετρο: | Φ100 |
| Επισημαίνω |
HTC63n Οριζόντιο Τροχείο Σκλίσης,Κέντρο στροφής μετάλλων CNC με κλίση κρεβατιού,Μεταλλική μηχανή CNC με οριζόντια μηχανή |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Τριχόπλευρο CNC CNC HTC63n Σειρά Κέντρο Στροφής πλήρης λειτουργίας CNC Τριχόπλευρο
Η οριζόντια μηχανή CNC της σειράς HTC63n μπορεί να επιλεγεί με 45° ολοκληρωμένη κλίση, χύτευση με διαδικασία άμμου ρητίνης, εύλογη εσωτερική διάταξη πλευρών, ευρεία επιφάνεια καθοδήγησης, υψηλή συνολική ακαμψία της μηχανής,με καλή ροπή, πλεονεκτήματα ομαλής αφαίρεσης τσιπ
Χαρακτηριστικά του προϊόντος:
Α:Υψηλή ακαμψία

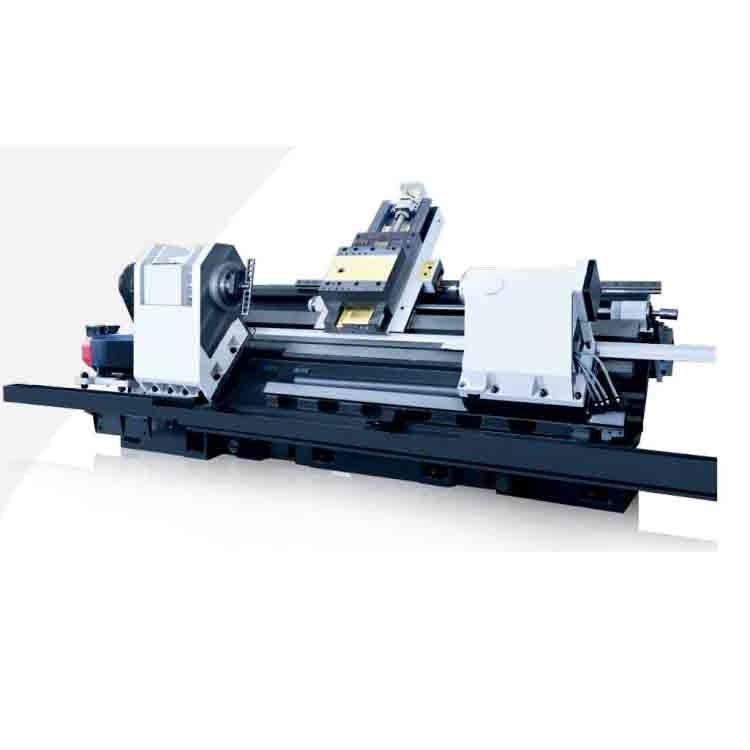

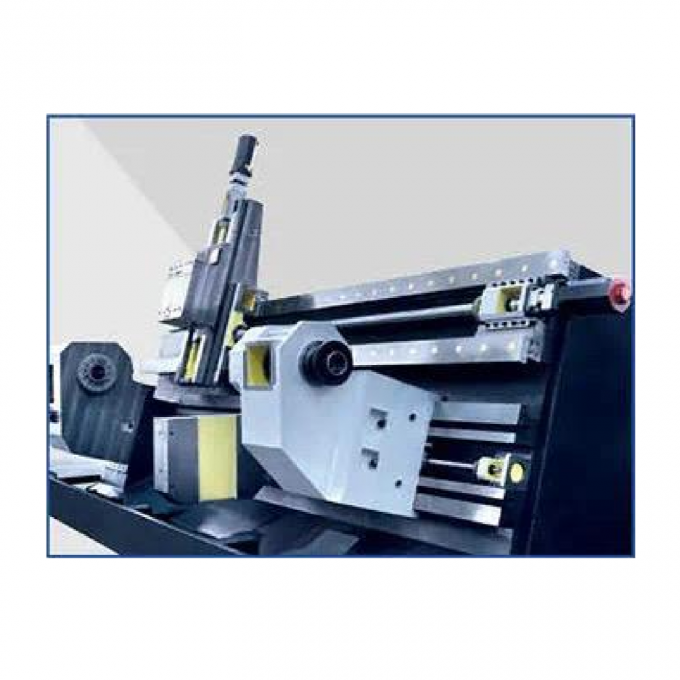

Υιοθετεί 45 ° και 75 ° υψηλής ακαμψίας ολοκληρωμένο κλίση κρεβάτι και όλα τα χυτήματα είναι βελτιστοποιημένα από πεπερασμένο στοιχείο
Η μέθοδος αυτή εξαλείφει αποτελεσματικά τις δονήσεις κατά τη λειτουργία και την κοπή της μηχανής, βελτιώνει την αξιοπιστία και είναι εύκολο να
διατηρούνται, επιτρέποντας στους πελάτες να αποκτούν σταθερή και σταθερή ποιότητα επεξεργασίας.
Η μέθοδος αυτή εξαλείφει αποτελεσματικά τις δονήσεις κατά τη λειτουργία και την κοπή της μηχανής, βελτιώνει την αξιοπιστία και είναι εύκολο να
διατηρούνται, επιτρέποντας στους πελάτες να αποκτούν σταθερή και σταθερή ποιότητα επεξεργασίας.
Β:υψηλή ακρίβεια
Όλα τα μέρη του εργαλείου μηχανής υιοθετούν εξαρτήματα τριβής ακριβείας από γνωστούς κατασκευαστές στο εσωτερικό και στο εξωτερικό.Ο προηγμένος δομικός σχεδιασμός και τα τέλεια μέτρα διαδικασίας κάνουν τη συνολική διάταξη συμπαγή, αρμονική και καλή ακαμψία, διασφαλίζοντας ότι το εργαλειομηχανικό έχει υψηλή ακρίβεια επεξεργασίας και μακροχρόνια διατήρηση της ακρίβειας.
Γ: Ευχάριστο

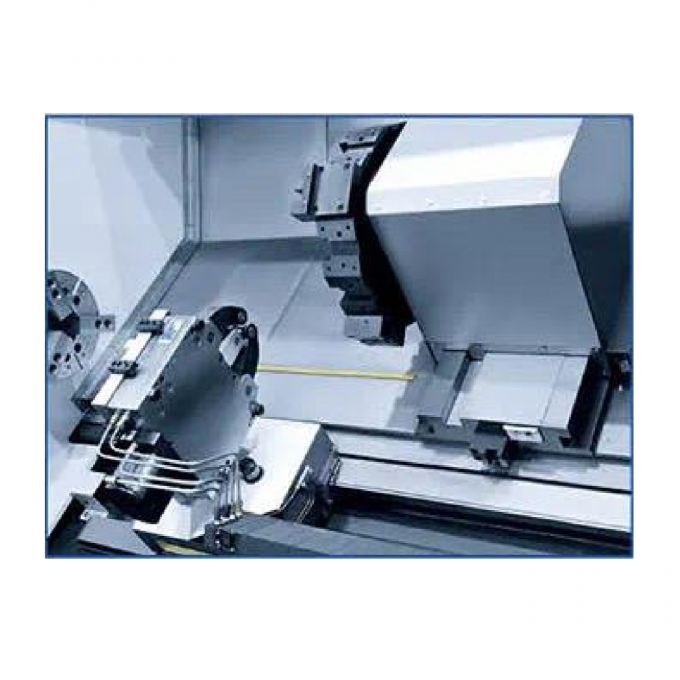

Προαιρετικά μηχανή εργαλείου με κλίση 75°, εξοπλισμένη με κατακόρυφο και οριζόντιο κεντρικό πλαίσιο, το κέντρο του σπινδέλου είναι πιο κοντά στον χειριστή,που είναι βολικό για το φόρτωμα και την εκφόρτωση των εργασιακών μερών και την αφαίρεση των κομματιδίων.
D:πλούσια διαμόρφωση
Το μηχάνημα μπορεί να ρυθμιστεί με διάφορες ενότητες για να ανταποκριθεί στις διαφορετικές ανάγκες των πελατών.με πλούσια διαμόρφωση και υψηλές επιδόσεις κόστους.
Παράμετροι προϊόντος:
|
Άρθρο
|
ΕΝΩΡΙΑ
|
Η σειρά HTC63n
|
|
Μαξ. Γύρνα στο κρεβάτι.
|
χμ
|
Φ850/Φ850/Φ850/Φ820
|
|
Μαξ. Γύρνα πάνω από την άμαξα.
|
χμ
|
Φ630
|
|
Μέγιστη διάμετρος κοπής (δίκος/άξονας)
|
χμ
|
Φ750/Φ630
|
|
Μέγιστο μήκος κοπής
|
χμ
|
1000/1500/2000/3000
|
|
Διάμετρος τρύπας σπινθήρα
|
χμ
|
Φ130
|
|
Σχήμα της μύτης του σπινθήρα
|
|
Α2-11
|
|
Μέγιστη διάμετρος διά της ράβδου
|
χμ
|
Φ85 (με υδραυλική κοίλη βρύση)
|
|
Κύρια ισχύς κινητήρα (συνεχής / 30min)
|
kw
|
22/30
|
|
Πεδίο ταχύτητας σπινθήρα / μέγιστη ροπή εξόδου
|
r/min
|
(Μηχανικά 2 βήματα) 20~2000 / 950
|
|
Διάμετρος σχοινίς
|
χιλιοστό
|
15 ¢
|
|
Μέγιστη διαδρομή του άξονα Χ
|
χμ
|
410
|
|
Μέγιστη διαδρομή του άξονα Z
|
χμ
|
1050/1550/2050/3050
|
|
Γρήγορη ταχύτητα (άξονας Χ)
|
m/min
|
12/12/12
|
|
Γρήγορη ταχύτητα (άξονας Z)
|
m/min
|
15/12/12
|
|

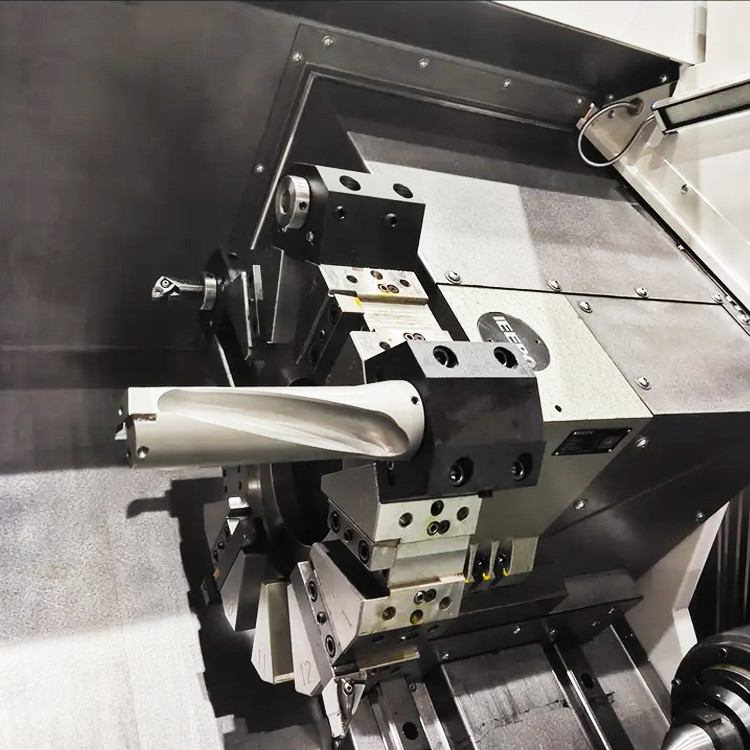

Σχήμα του πύργου εργαλείου
|
|
Οριζόντιος πύργος 12 θέσεων
|
|
Μέγεθος της ράβδου εργαλείου
|
χμ
|
32X32
|
|
Διάμετρος της ράβδου εργαλείου τρύπησης
|
χμ
|
Φ50/Φ40/Φ32/Φ25
|
|
Ακριβότητα θέσης (άξονας Χ)
|
χμ
|
0.013
|
|
Ακρίβεια θέσης (άξονας Z)
|
χμ
|
0.020/0.026/0.035/0.040
|
|
Ακριβότητα επανατοποθέτησης (άξονας Χ)
|
χμ
|
0.006
|
|
Ακριβότητα επανατοποθέτησης (Στ-άξονας)
|
χμ
|
0.008/0.010/0.013/0.016
|
|
Ακριβότητα επεξεργασίας
|
|
IT6
|
|
Μέγιστο βάρος του αντικειμένου εργασίας με δίσκο
|
χιλιόγραμμο
|
500
|
|
Μέγιστο βάρος του εργαλείου άξονα
|
χιλιόγραμμο
|
2000
|
|
βάρος της μηχανής
|
χιλιόγραμμο
|
1400/1700/2000/2300/23000
|
|
Συνολικές διαστάσεις της μηχανής (LxWxH)
|
χμ
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|

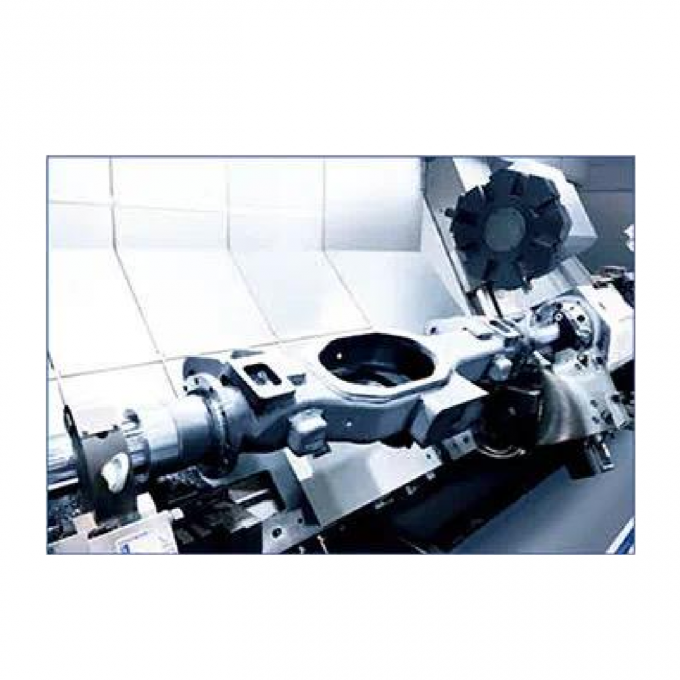

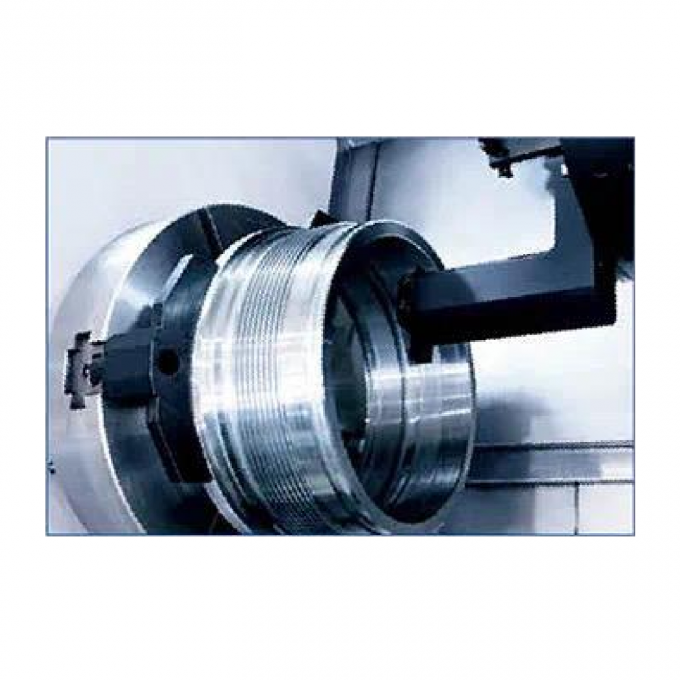

Εφαρμογή στον κλάδο:
Παράδειγμα εργαστηρίου: μανίκι καθοδήγησης
Μοντέλο επεξεργασίας: HTC50t Υλικό εργαστηρίου: 27SiMn Γραμμική ταχύτητα: 120-180m/min Ταχύτητα τροφοδοσίας: 0.1-8mm/r (συμπεριλαμβανομένου του νήματος) Απόδοση επεξεργασίας: 26 λεπτά
Παράδειγμα εργαστηρίου: μεσαίο κύλινδρο 500
Μοντέλο επεξεργασίας: HTC63350t Υλικό εργαστηρίου: 27SiMn Γραμμική ταχύτητα: 120-180m/min Ταχύτητα τροφοδοσίας: 02-10mm/r (συμπεριλαμβανομένων των νήμων) Απόδοση επεξεργασίας: 75 λεπτά
Παράδειγμα εργαστηρίου: Άξονας κίνησης
Πρότυπο επεξεργασίας: CQ850n Υλικό εργαστηρίου: 40Cr Γραμμική ταχύτητα: 150-180m/min Ταχύτητα τροφοδοσίας: 0.1-0.3mm/r Απόδοση επεξεργασίας: 12 λεπτά
Παράδειγμα εργαστηρίου: άξονας RE2B
Μοντέλο επεξεργασίας: HTC63n (διπλός πύργος) Υλικό εργαστηρίου: 35CrMo Γραμμική ταχύτητα: 150-260m/min Ταχύτητα τροφοδοσίας: 0,2-0,5mm/r (συμπεριλαμβανομένου του νήματος) Απόδοση επεξεργασίας: 39 λεπτά.
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
Γιατί να μας επιλέξετε:
◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Για εμάς:
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το συνεργαζόμενο εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή μηχανημάτων εργαλείων.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
Έκθεση:
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
Τα κυριότερα σημεία του προϊόντος
Περιγραφή του προϊόντος: Τριχόπλευρο CNC CNC HTC63n Σειρά Κέντρο Στροφής πλήρης λειτουργίας CNC Τριχόπλευρο Η οριζόντια μηχανή CNC της σειράς HTC63n μπορεί να επιλεγεί με 45° ολοκληρωμένη κλίση, χύτευση με διαδικασία άμμου ρητίνης, εύλογη εσωτερική διάταξη πλευρών, ευρεία επιφάνεια καθοδήγησης, υψηλ...
