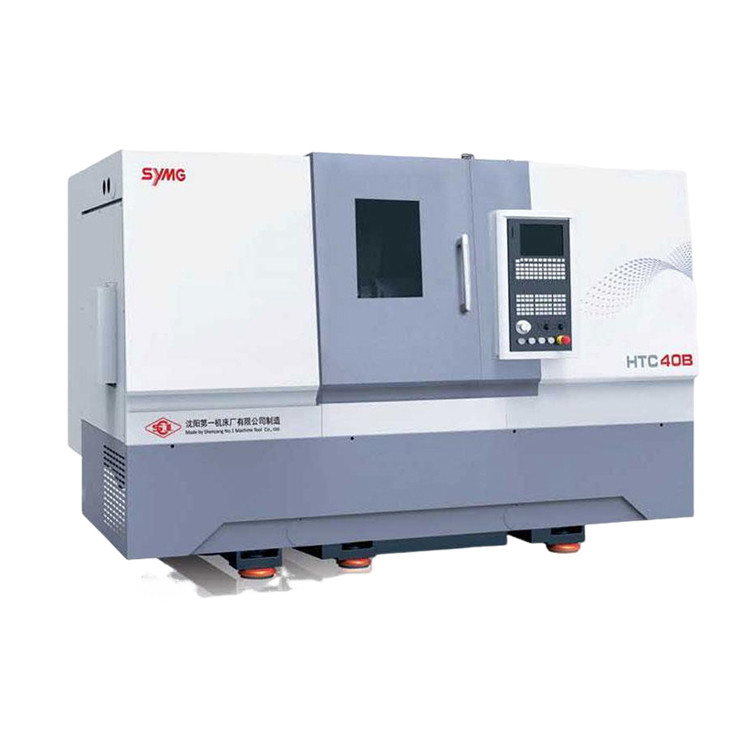

SMTCL CNC Lathe HTC40 Βαντούλα αντλίας Βιομηχανία επεξεργασία 45 βαθμών κλίση κρεβατιού CNC γυριστικό lathes
Επωνυμία Μάρκας:
SMTCL
Αριθμός μοντέλου:
HTC40B1000
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ISO certification
Ελάχιστη ποσότητα παραγγελίας:
1
Δυνατότητα Προμήθειας:
50 σετ ανά μήνα
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC 40B1000 |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | CNC κρεβατιών ραπίσματος τόρνος |
| Μαξ. Στροφή μήκους (mm): | 970 | Μέγιστη ταχύτητα περιστροφής (rp.m): | 4000 στροφές ανά λεπτό |
| Δρόμος (άξονας Χ) ((mm): | 200 | Δρόμος (άξονας Z) ((mm): | 1050 |
| Μέγιστη διάμετρος στροφής: | Φ360 | Μέγιστο μήκος στροφής: | 970 |
| Μέγιστη κλίση πάνω από το κρεβάτι: | Φ560 | Μέγιστη στροφή πάνω από το διαδρόμιο: | Φ350 |
| Επισημαίνω |
45 μοίρες CNC γύρισμα πλέγματος,Τριχόπλευρο στροφής CNC,3 άξονες CNC μηχανή στρογγυλομηχανής |
||
Περιγραφή του προϊόντος
Περιγραφή Προϊόντος:
Σειρά HTC 40BΤο τόρνος CNC με κεκλιμένη κλίνη χρησιμοποιείται κυρίως για την κοπή εσωτερικών και εξωτερικών κυλινδρικών επιφανειών, εσωτερικών και εξωτερικών κωνικών επιφανειών με αυθαίρετη γωνία κλίσης, σύνθετων περιστροφικών εσωτερικών και εξωτερικών επιφανειών και κυλινδρικών και κωνικών σπειρωμάτων εξαρτημάτων τύπου άξονα ή εξαρτημάτων τύπου δίσκου, και μπορεί να χρησιμοποιηθεί για αυλάκωση, διάτρηση, διεύρυνση, ρεκτιφιέ και κατεργασία βαρελιού.
Χαρακτηριστικά Προϊόντος:
1, Αύξηση της ροπής του άξονα, αύξηση των προδιαγραφών των ρουλεμάν, παροχή περισσότερης ισχύος και ακαμψίας, άξονας A2-8
2, Το HTC40B υιοθετεί 45° συνολικό σχεδιασμό πλευρών κλίνης, ο οποίος προσφέρει καλύτερο αποτέλεσμα απομάκρυνσης τσιπ και υψηλότερη ακαμψία
3, Εξασφαλίστε ότι το υγρό κοπής δεν θα ξεχειλίσει και τα τσιπ σιδήρου είναι ευκολότερο να συλλεχθούν.
4, Το πίσω μέρος του HTC40B είναι εξοπλισμένο με ενσωματωμένη ολισθαίνουσα οδηγό κλίνης, τηλεσκοπικό μανίκι, χειροκίνητο κλείδωμα, καλή ακαμψία.
Λεπτομέρειες Προϊόντος:
Ενσωματωμένος άξονας υψηλής ακαμψίας
Το προϊόν αυξάνει τη ροπή του άξονα και ενισχύει τις προδιαγραφές των ρουλεμάν για να παρέχει περισσότερη ισχύ και ακαμψία. Ο άξονας A2-8 είναι η τυπική διαμόρφωση και ο άξονας A2-11 είναι προαιρετικός.

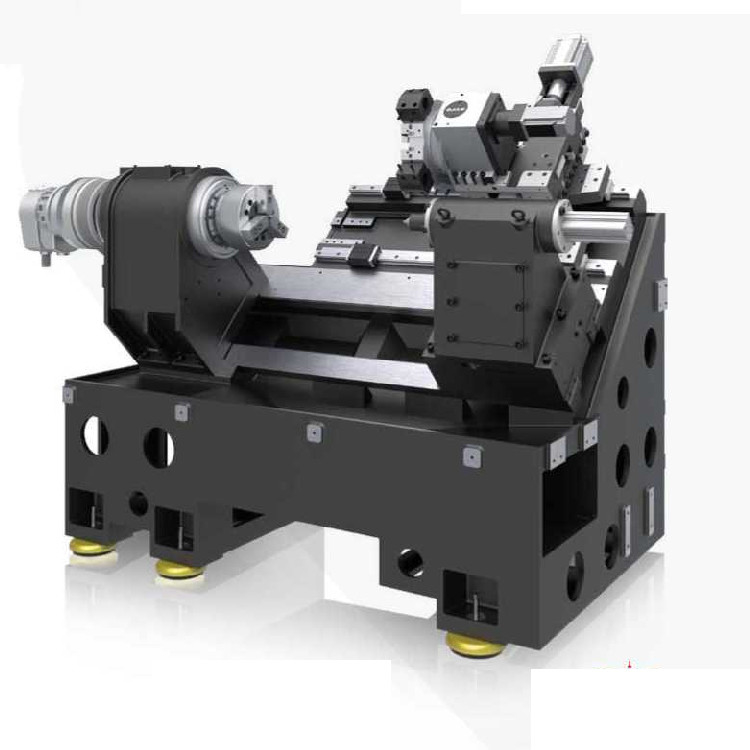

Συνολικό σώμα μηχανήματος με κλίσηΤο HTC40P υιοθετεί σχεδιασμό σε σχήμα πλευρών 45° συνολικής βελτιστοποίησης του σώματος και διαθέτει καλύτερη σταθερότητα φόρτισης κατά την κοπή. Το υλικό κλίνης υιοθετεί χυτοσίδηρο υψηλής πυκνότητας και διαθέτει υψηλή αντοχή και καλή απορρόφηση κραδασμών.
Σκληρυμένη ολισθαίνουσα ράγα οδηγού Η ράγα οδηγού υιοθετεί πλήρως σκληρυμένη ολισθαίνουσα ράγα οδηγού, το πλάτος της ράγας οδηγού φτάνει τα 110mm και το άνοιγμα της ράγας οδηγού φτάνει τα 380mm, προσφέροντας υψηλότερη ακρίβεια μηχανουργικής κατεργασίας και υψηλότερη ακαμψία.

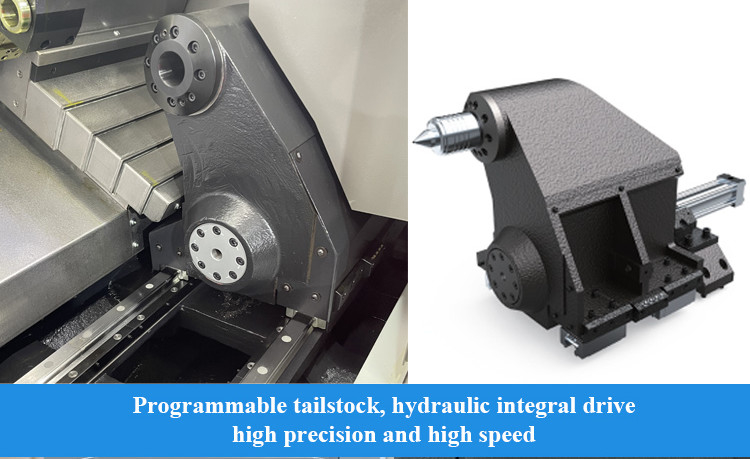

Πίσω μέρος με ράγα οδηγού
Το πίσω μέρος του HTC40P είναι διαμορφωμένο με ολισθαίνουσα ράγα οδηγού ενσωματωμένη με το σώμα του μηχανήματος, τηλεσκοπικό μανίκι και χειροκίνητο κλείδωμα και διαθέτει καλή ακαμψία.
Σέρβο εργαλειοφορέας
Ο πυργίσκος υιοθετεί σερβο-οδήγηση υδραυλικού κλειδώματος και ο εργαλειοφορέας διαθέτει αθόρυβο, υψηλή ταχύτητα, μεγάλη ροπή και γρήγορη αλλαγή εργαλείων.
Δί-αξονική τροφοδοσία
Ο άξονας X και ο άξονας Z υιοθετούν σερβοκινητήρα για οδήγηση και η άμεση σύζευξη με βίδα μπάλας πραγματοποιείται μέσω ελαστικής σύζευξης άξονα, έτσι ώστε οι χρήστες να επιτυγχάνουν καλή ακρίβεια μηχανουργικής κατεργασίας και σταθερή απόδοση μηχανουργικής κατεργασίας.
Παράμετροι Προϊόντος:
|
Είδη
|
Μονάδα
|
HTC40B/500
|
HTC40B/1000
|
|
|
Μέγιστη διάμετρος περιστροφής πάνω από την κλίνη
|
mm
|
Φ600
|
Φ560
|
|
|
Μέγιστο μήκος κοπής
|
mm
|
500
|
970
|
|
|
Μέγιστη διάμετρος κοπής
|
mm
|
400
|
400
|
|
|
Μέγιστη διάμετρος περιστροφής στην ολίσθηση
|
mm
|
Φ320
|
Φ350
|
|
|
Μύτη άξονα
|
mm
|
A2-8
|
A2-8
|
|
|
Διάμετρος οπής άξονα
|
mm
|
Φ80
|
Φ80
|
|
|
Διάμετρος μέγιστης διέλευσης ράβδου
|
mm
|
Φ65
|
Φ65
|
|
|
Εύρος ταχύτητας άξονα
|
r/min
|
50-3500
|
50-4000
|
|
|
Μέγιστη ροπή εξόδου άξονα
|
Nm
|
245
|
177
|
|
|
Κύριος κινητήρας
|
KW
|
15/11
|
15/11
|
|
|

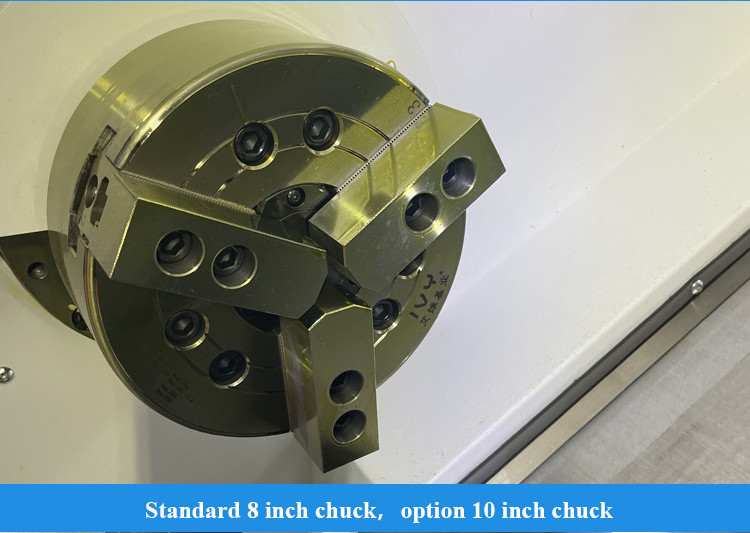

Διάμετρος τσοκ
|
inch
|
10'' 10''
|
8''
|
|
|
Ταχύτητα γρήγορης κίνησης άξονα X
|
m/min
|
30
|
30
|
|
|
Ταχύτητα γρήγορης κίνησης άξονα Z
|
m/min
|
30
|
30
|
|
|
Διαδρομή άξονα X
|
mm
|
200
|
200
|
|
|
Διαδρομή άξονα Z
|
mm
|
550
|
1050
|
|
|
Διαδρομή πίσω μέρους
|
mm
|
100
|
100
|
|
|
Κωνικότητα άξονα πίσω μέρους
|
Mohs
|
5#
|
4#
|
|
|
Τυπική μορφή εργαλειοφορέα
|
mm
|
Οριζόντιος 8 σταθμών
|
Οριζόντιος 8 σταθμών
|
|
|
Εξωτερικό μαχαίρι
|
mm
|
25×25
|
25×25
|
|
|
Διάμετρος ράβδου βαρελιού
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Χωρητικότητα βάρους (τύπου δίσκου)
|
kg
|
200
|
200
|
|
|
Χωρητικότητα βάρους (εξαρτήματα άξονα)
|
kg
|
500
|
500
|
|
|
Βάρος μηχανήματος
|
kg
|
4200
|
4650
|
|
|
Εμφάνιση εργαλειομηχανής
|
Μήκος × πλάτος × ύψος
|
2700×1900×2100
|
3570×1860×1850
|
|
Βιομηχανική εφαρμογή:
Δείγματα τεμαχίων
1. Εξωτερικό κλουβί μπάλας, εσωτερικό κλουβί μπάλας, άξονας ρότορα, περίβλημα διαφορικού,
2. Οδοντωτός άξονας, εκκεντροφόρος άξονας, άξονας ρότορα υπερσυμπιεστή, ημιαξόνιο,
3. Πλάκα κυλίνδρου, ράβδος εμβόλου, σταυρωτός άξονας, άξονας διεύθυνσης.
Η Υπηρεσία ΜΑΣ:
Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 είδη επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30+ χρόνια ιστορίας Έρευνας και Ανάπτυξης, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
◆ 30+ χρόνια ιστορίας Έρευνας και Ανάπτυξης, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
Καλώς ήρθατε να μας επισκεφτείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας τύπου gantry, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα περιστροφής-άλεσης και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρελιού γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τις εργαλειομηχανές με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
Έκθεση:
Συχνές ερωτήσεις:
Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;
Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών, ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
