Κέντρο οριζόντιας επεξεργασίας βαρέων βαρών HMC 100Q Κέντρο στροφής Κέντρο επεξεργασίας
Επωνυμία Μάρκας:
SMTCL
Αριθμός μοντέλου:
HMC 100Q
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ISO certification
Ελάχιστη ποσότητα παραγγελίας:
1
Δυνατότητα Προμήθειας:
50 σετ ανά μήνα
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Model Number: | HMC 100Q |
|---|---|---|---|
| CNC or Not: | CNC | Key word: | Heavy Duty Horizontal Machining Center |
| Max. Spindle Speed (r.p.m): | 4500 r.p.m | Travel (X Axis)(mm): | 1800 |
| Travel (Z Axis)(mm): | 1500 | Travel (Y Axis)(mm): | 1350 |
| Max. rotation diameter of workpiece: | Φ1500 | ||
| Επισημαίνω |
Κέντρο επεξεργασίας CNC οριζόντιας βαρύτητας,Σύνθετο Κέντρο Στροφής CNC Κέντρο Εργασίας,1800 mm Οριζόντιο κέντρο επεξεργασίας |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:

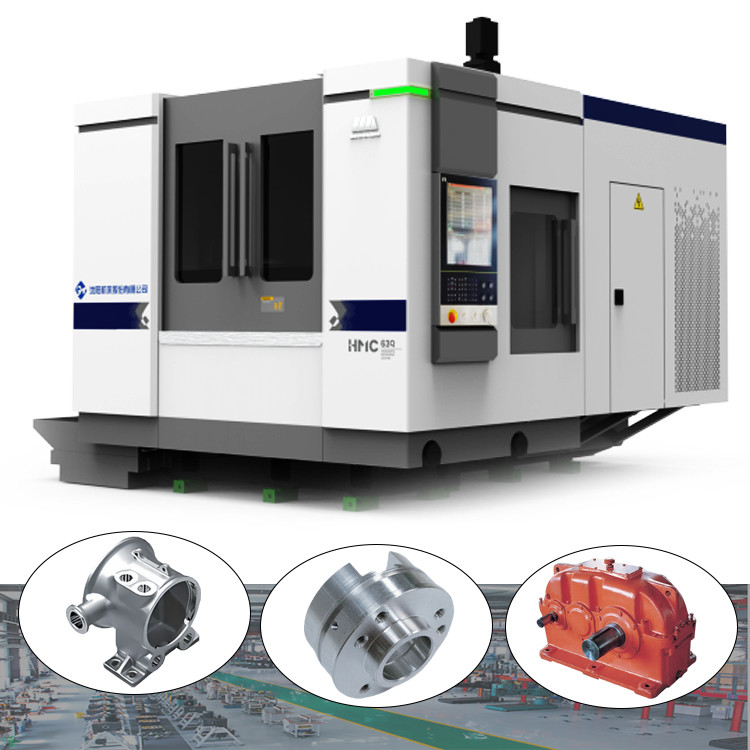

Κέντρο οριζόντιας επεξεργασίας βαρέων βαρών SMTCL (Σειρά 100Q)
Το κέντρο οριζόντιας επεξεργασίας HMC100Q είναι μια νέα γενιά υψηλής απόδοσης και συμπαγής μηχανής. Έχει εξαιρετική ποιότητα, υψηλή αξιοπιστία και απόδοση.βαλβίδες και άλλες βιομηχανίες. Μπορεί να ανταποκριθεί στις απαιτήσεις επεξεργασίας των προϊόντων μιας ή μικρών παρτίδων με υψηλή απόδοση
Χαρακτηριστικά του προϊόντος:
1,Στρατηγική υψηλής σταθερότητας
◆ Αντιστροφή Τ-σχήματος ολοκληρωτικά χυμένο κρεβάτι
◆ Η βάση και η στήλη του κινητήρα στον άξονα Y χύνονται μαζί
◆ Θερμικά συμμετρική σφαιρίδα
2"Υψηλή ικανότητα επεξεργασίας"
◆ Κεφαλίδα μεταφοράς ταχυτήτων
◆ Επιλογή πολλαπλών σπινθήρων για να ανταποκρίνονται σε διαφορετικές συνθήκες εργασίας
◆ Πολλαπλά είδη διαμόρφωσης περιοδικών εργαλείων, ανταποκρίνονται σε διαφορετικές αποδοτικότητες
3Υψηλή ευφυής λειτουργία
◆ Έξυπνο σχέδιο ελέγχου και συντήρησης
◆ Αυτοματοποιημένο αντίγραφο ασφαλείας δεδομένων
◆ Ευφυής έλεγχος φορτίου από σπιντέλο
Πληροφορίες για το προϊόν:

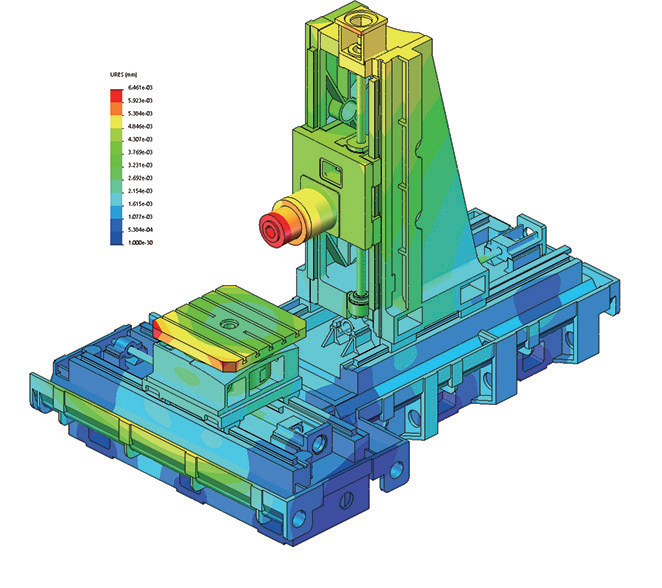

Δομή βελτιστοποίησης πεπερασμένων στοιχείων και τοπολογίας
Το εργαλειομηχανικό έχει σχεδιαστεί με ανάλυση πεπερασμένων στοιχείων και είναι καλά σφιγμένο, η συνολική δομή και το μεγάλο μέρος είναι βελτιστοποιημένα για τη βελτίωση της ακαμψίας και της σταθερότητας ολόκληρης της μηχανής.

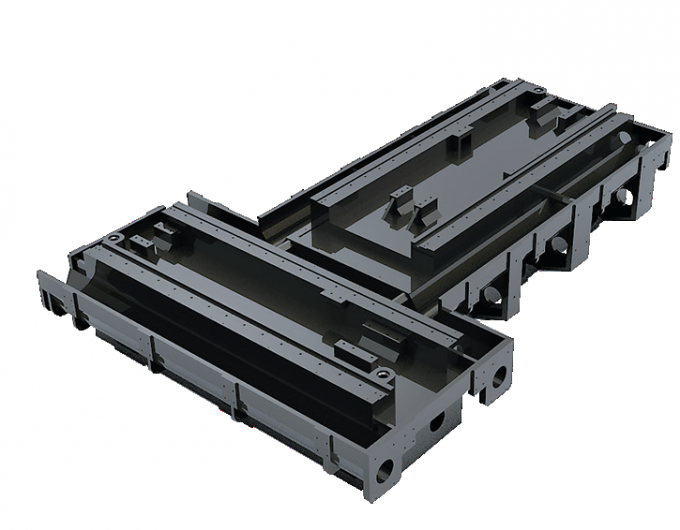

Υψηλής αντοχής ολοκληρωτικά χυμένο κρεβάτι
Αντιστρέφεται T σχήμα ενσωματωμένο κρεβάτι, μεγάλο εύρος, χαμηλό κέντρο βάρους, καλά σφιγμένο, ενισχυμένη αντι παραμόρφωση, χρησιμοποιώντας 4 ομάδες στριμμένο κλουβί για την αφαίρεση τσιπ εξασφαλίζουν την αποδοτικότητα αφαίρεσης

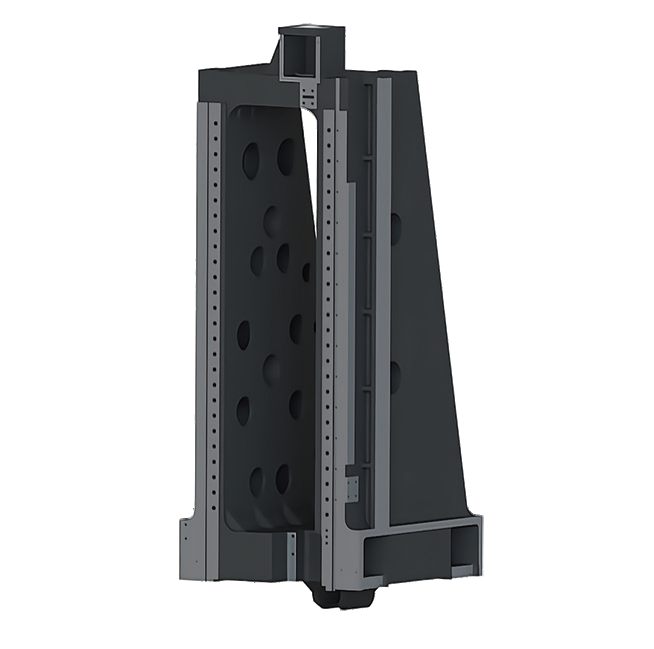

Η βάση και η στήλη του κινητήρα στον άξονα Y έχουν χτιστεί μαζί
Η δομή διπλού τοιχώματος υιοθετείται από τις στήλες αυτής της σειράς, η βάση του κινητήρα στον άξονα Y και η στήλη
με περιεκτικότητα σε θέρμανση άνω των 50 ppm,
με περιεκτικότητα σε θέρμανση άνω των 50 ppm,
Θερμικά συμμετρικές σφαιρίδες
Η θερμική συμμετρία του σπινδέλου βελτιώνει τον έλεγχο της θερμικής παραμόρφωσης. Εξαιρετική θερμική σταθερότητα.

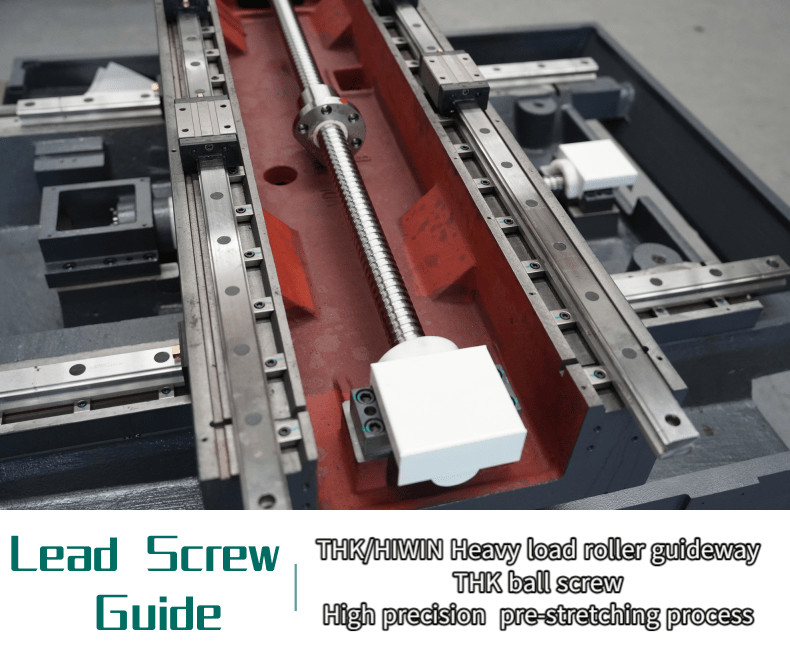

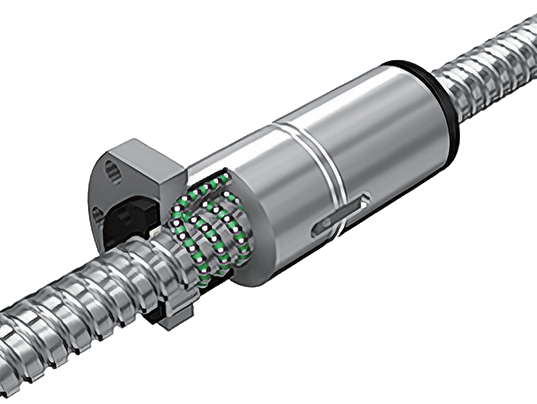

Στροφές με σφαίρες ακριβείας
Οι τρεις άξονες είναι εξοπλισμένοι με
βίδα σφαίρας ακριβείας, υιοθετείται η διαδικασία προεκτάσεως για την αποτελεσματική μείωση της επιρροής της θέρμανσης της βίδες κατά τη διάρκεια της εργασίας, τη βελτίωση της ακρίβειας του εργαλείου μηχανής,ενισχυμένη ικανότητα κατά της παραμόρφωσης και διατήρηση της ακρίβειας.
βίδα σφαίρας ακριβείας, υιοθετείται η διαδικασία προεκτάσεως για την αποτελεσματική μείωση της επιρροής της θέρμανσης της βίδες κατά τη διάρκεια της εργασίας, τη βελτίωση της ακρίβειας του εργαλείου μηχανής,ενισχυμένη ικανότητα κατά της παραμόρφωσης και διατήρηση της ακρίβειας.

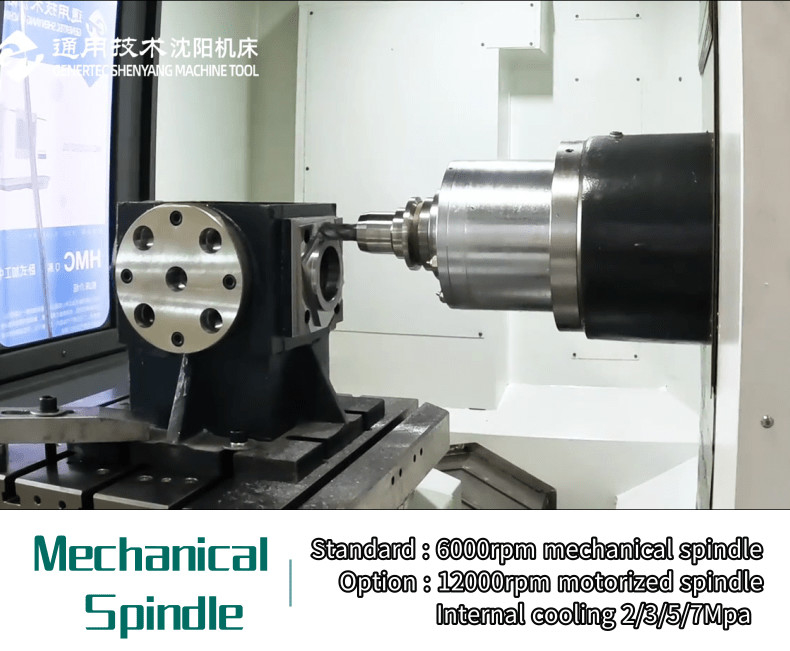

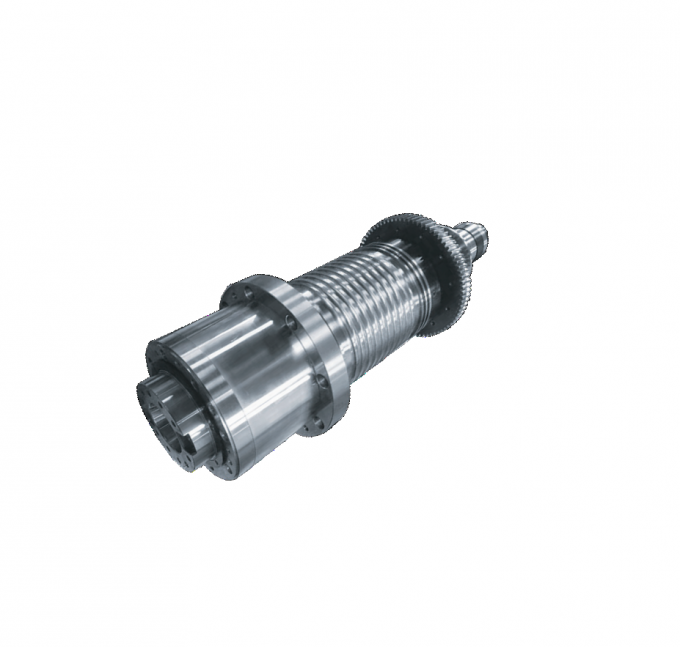

Μηχανοκίνητο σπινθήρα
◆ Δύο αλλαγές ταχυτήτων μετατροπής υιοθετείται για
από την υψηλής ταχύτητας μηχανική επεξεργασία έως την βαριά κοπή
◆ Μεγάλη διάταξη ρουλεμάν, υψηλή ακαμψία
από την υψηλής ταχύτητας μηχανική επεξεργασία έως την βαριά κοπή
◆ Μεγάλη διάταξη ρουλεμάν, υψηλή ακαμψία
Παράμετροι προϊόντος:
| Άρθρο | Μονάδα | HMC 100Q |
| Τραπέζι εργασίας | ||
| Μέγεθος του τραπεζιού εργασίας | χμ | 1000*1000 |
| Δυνατότητα τραπεζιού εργασίας | χιλιόγραμμο | 3000 |
| Αριθμός τραπεζιού εργασίας | μ.τ.λ. | 1(2) |
| Δραστηριώδης εύρος | ||
| Ταξιδεύσεις στον άξονα Χ | χμ | 1800 |
| Ταξιδεύσεις στον άξονα Y | χμ | 1500 |
| Ταξιδεύσεις στον άξονα Z | χμ | 1350 |

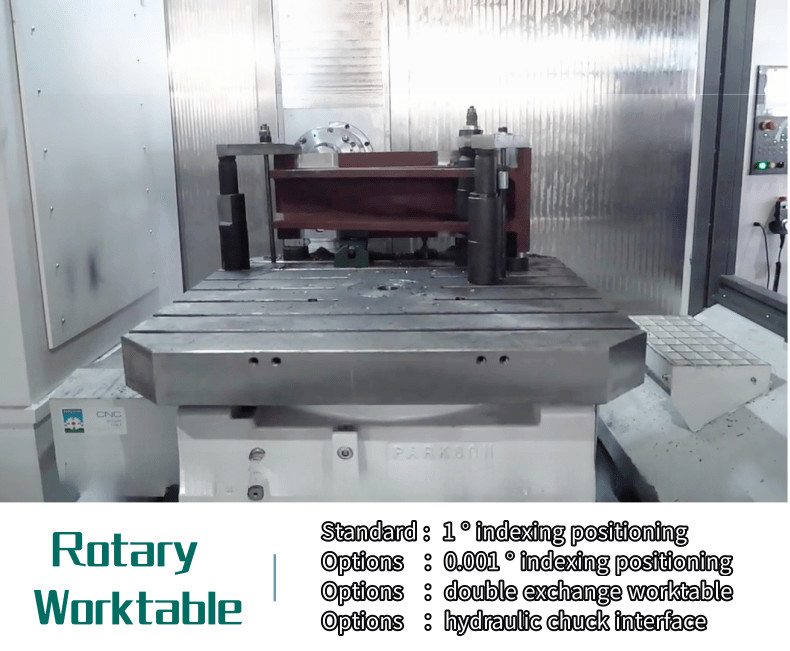

| Δείκτης του άξονα Β | 1° ×360 | |
| Μέγιστη διάμετρος περιστροφής του εργαστηρίου | χμ | Φ1500 |
| Απόσταση από τη μύτη του σπινέλου έως το κέντρο του τραπεζιού εργασίας | χμ | 1650 Μαξ |
| Απόσταση από τη μύτη του σπινέλου έως το κέντρο του τραπεζιού εργασίας | χμ | 300 λεπτά |
| Απόσταση μεταξύ της επιφάνειας της επιφάνειας εργασίας | χμ | 1600 Μαξ |
| Απόσταση μεταξύ της επιφάνειας της επιφάνειας εργασίας | χμ | 100 λεπτά |
| Στρίψιμο | ||
| Σπονδυλικός σπινθήρας (7: 24) | BT1 χημικό προϊόν | |
| Μέγιστη ταχύτητα | στροφές | 4500 |
| Δύναμη κινητήρα σπινθήρα (αδιάλειπτη/S2) | kw | 18.5/22 |
| Μέγιστη ροπή εξόδου ((συνεχής/S2) | χμ | 713/871 ((15 λεπτά) |

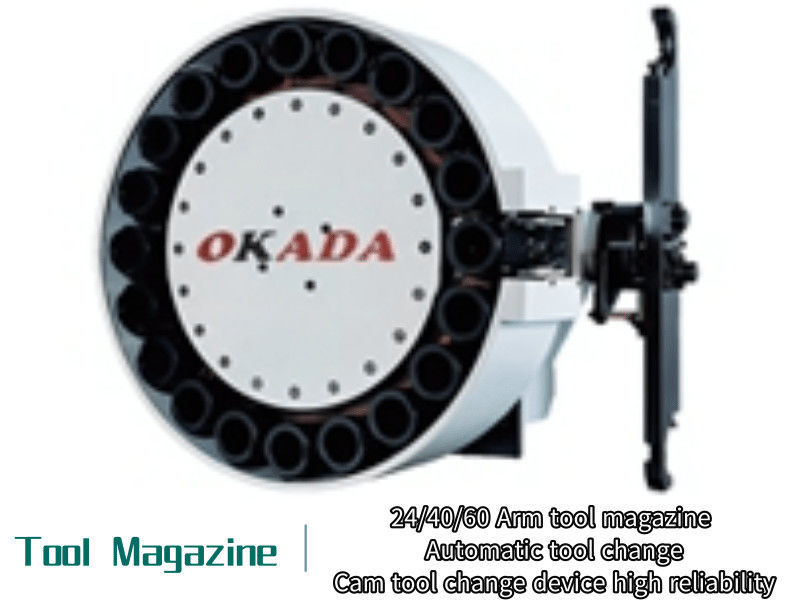

| Επιστημονικό περιοδικό εργαλείων | ||
| Δυνατότητα του περιοδικού εργαλείων | ΚΠΣ | 40 |
| Μέγιστο μήκος εργαλείου | Μμμ. | 500 |
| Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 25 |
| Μέγιστη διάμετρος εργαλείου πλήρης/άδειος | χμ | Φ125/Φ250 |
| Χρόνος αλλαγής εργαλείου (Τ-Τ) | σ | 5.5 |
| Τροφή | ||
| Μέγιστη ταχύτητα τροφοδοσίας κοπής ((X/Y/Z) | Μμ/λεπτο | 1-20000 |
| Γρήγορη διαδρομή ((X/Y/Z) | Μ/min | 20 |
| Ακριβότητα θέσης | ||
| Άξονας X/Y/Z | χμ | 0.012 |
| Άξονας Β ((1° X360) | Επικεφαλής | 10 |
| Επαναλαμβανόμενη ακρίβεια θέσης | ||
| Άξονας X/Y/Z | χμ | 0.008 |
| Άξονας Β ((1° × 360) | Επικεφαλής | 3 |
| Συνολική διάσταση ((LxWxH) | χμ | 6100*5000*4600 |
| Χώρος δαπέδου | χμ | 6800*6000 |

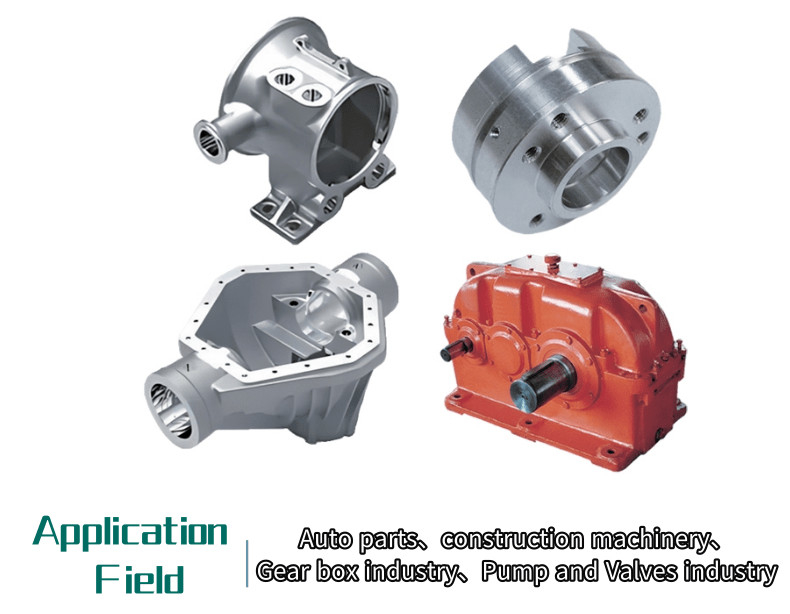

Εφαρμογή στον κλάδο:
Δείγματα εργαστηρίου
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
Γιατί να μας επιλέξετε:
◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Για εμάς:
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Ομάδα SMTCL και SYMGΗ πρώτη μηχανή στροφής, μηχανή τρύπησης και μηχανή τρύπησης γεννήθηκαν εδώ.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:

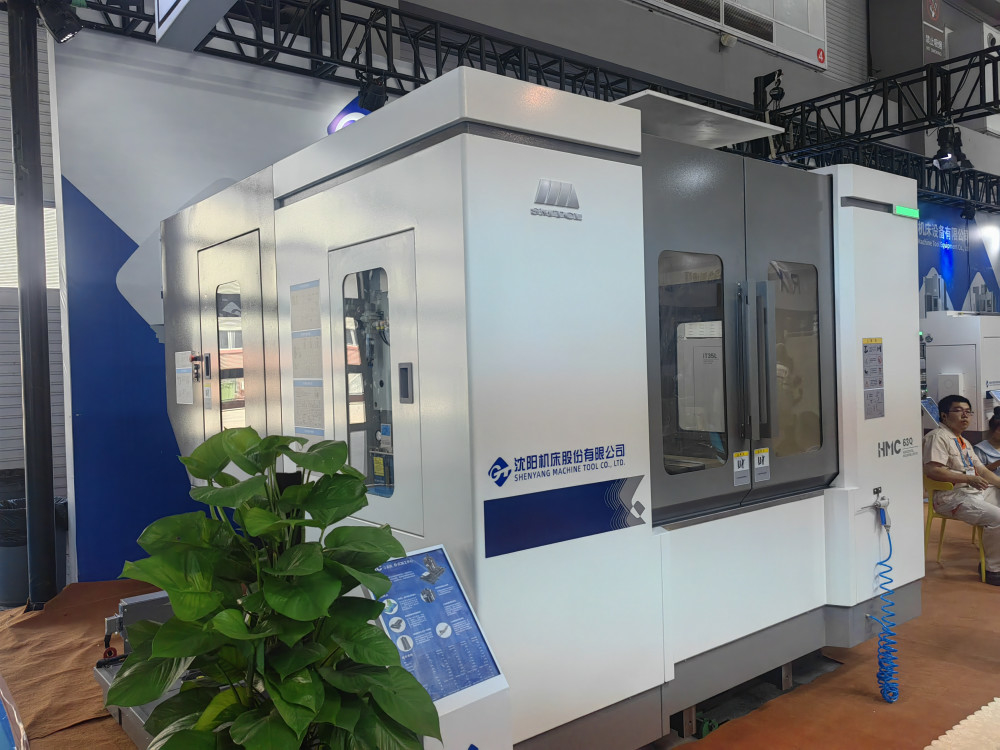

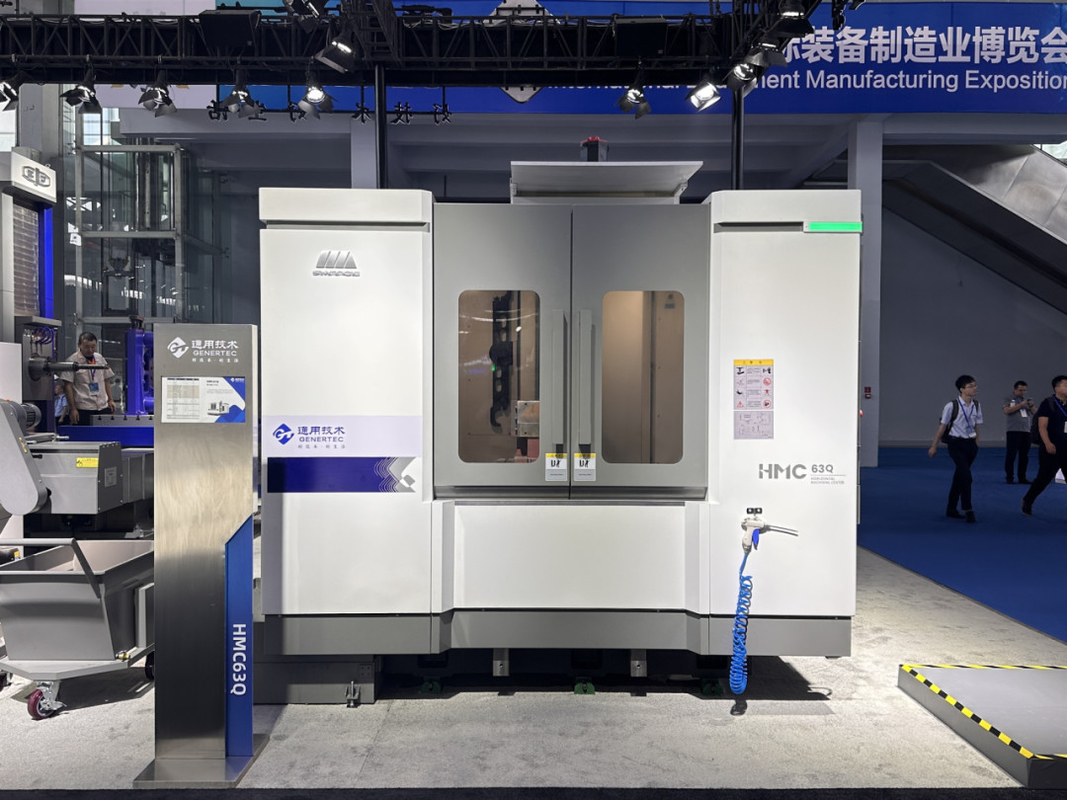

Έκθεση:
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
Τα κυριότερα σημεία του προϊόντος
