Τόπος καταγωγής:
Κίνα
Μάρκα:
SMTCL
Πιστοποίηση:
CE ISO certification
Αριθμό μοντέλου:
GMC3080GRS
Περιγραφή Προϊόντος:

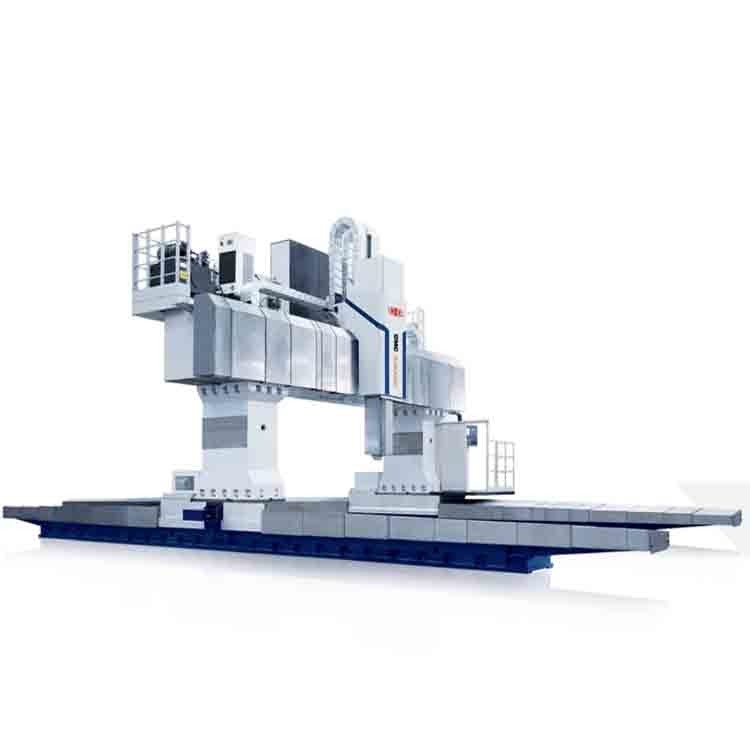

Εργαλειομηχανή σειράς GMC-GRSείναι μια εργαλειομηχανή CNC βαρέως τύπου με κινητό γερανό που διαθέτει σταθερό πάγκο εργασίας και διαμήκη κινούμενο πλαίσιο γερανού. Το πλαίσιο γερανού διαθέτει υψηλή ακαμψία, κλειστό έμβολο μεγάλης διατομής, η εγκάρσια δοκός είναι διαμορφωμένη με σύνθετη οδηγό ράγα από χυτοσίδηρο-χάλυβα, και προσαρμόζεται σε βαριά μηχανική κατεργασία διαφόρων υλικών. Εν τω μεταξύ, το προϊόν δίνει προσοχή στις διπλές απαιτήσεις υψηλής ακρίβειας και υψηλής ταχύτητας. Μετά τη διαμόρφωση μιας αυτοματοποιημένης κεφαλής φρεζαρίσματος εξαρτημάτων, η εργαλειομηχανή είναι σε θέση να ολοκληρώσει τη μηχανική κατεργασία όλων των επιπέδων και των οπών εκτός από το κάτω επίπεδο μετά από μία φορά στερέωσης και να εξασφαλίσει την ακρίβεια μηχανικής κατεργασίας και την ακρίβεια γεωλογικής θέσης μεταξύ των επιπέδων και των οπών των εξαρτημάτων που υποβάλλονται σε μηχανική κατεργασία. Το προϊόν είναι ένας ιδανικός εξοπλισμός για τη μηχανική κατεργασία βασικών τεμαχίων βαρέως τύπου, όπως το σώμα της μηχανής και το μεγάλο κουτί που απαιτεί υψηλή ακρίβεια μηχανικής κατεργασίας. Η σειρά εργαλειομηχανών υιοθετεί σχεδιασμό αρθρωτού τύπου και μπορούν να διαμορφωθούν διαφορετικά προγράμματα διαδρομής και διαμόρφωσης εξαρτημάτων σύμφωνα με τη ζήτηση της αγοράς και τις απαιτήσεις των πελατών.
Είδος
|
μονάδα
|
GMC 3080GRS
|
GMC 4080GRS
|
GMC 5080GRS
|
||
Πάγκος εργασίας
|
Διάσταση πάγκου εργασίας
|
mm
|
3000×8000
|
4000×8000
|
5000×8000
|
|
Απόσταση μεταξύ δύο στηλών
|
mm
|
4400
|
5300
|
6300
|
||
Φορητική ικανότητα πάγκου εργασίας
|
t/m2
|
10
|
10
|
10
|
||
Πλάτος αυλακώσεων σε σχήμα Τ
|
mm
|
36
|
36
|
36
|
||
Μηχανική κατεργασία
εύρος |
Μέγιστη διαδρομή γερανού - άξονας Χ
|
mm
|
8000
|
8000
|
8000
|
|
Μέγιστη διαδρομή ολίσθησης - άξονας Υ
|
mm
|
4700
|
5500
|
6500
|
||
Μέγιστη διαδρομή εμβόλου - άξονας Ζ
|
mm
|
1500
|
1500
|
1500
|
||
Απόσταση από τη μύτη του ατράκτου έως τον πάγκο εργασίας - Μέγιστη
|
mm
|
2000
|
2000
|
1500
|
||
Απόσταση από τη μύτη του ατράκτου έως τον πάγκο εργασίας - Ελάχιστη
|
mm
|
500
|
500
|
500
|
||
Άτρακτος
|
Τρύπα κώνου (7:24)
|
|
BT50
|
BT50
|
BT50
|
|
Εύρος ταχύτητας
|
r/min
|
40-3000
|
40-3000
|
40-3000
|
||
Ροπή εξόδου (ονομαστική/30 λεπτά)
|
N.m
|
3000/3600
|
3000/3600
|
3000/3600
|
||
Ισχύς κινητήρα ατράκτου (ονομαστική/30 λεπτά)
|
kW
|
58/69
|
58/69
|
58/69
|
||
Μέγεθος διατομής ορθογώνιου εμβόλου
|
mm
|
500×500
|
500×500
|
500×500
|
||
Τροφοδοσία
|
Εύρος ταχύτητας τροφοδοσίας
|
mm/min
|
1-6000
|
1-6000
|
1-6000
|
|
Γρήγορη κίνηση άξονα Χ
|
m/min
|
10
|
10
|
10
|
||
Γρήγορη κίνηση άξονα Υ
|
m/min
|
12
|
12
|
12
|
||
Γρήγορη κίνηση άξονα Ζ
|
m/min
|
12
|
12
|
12
|
||
Τοποθέτηση
ακρίβεια της μηχανής |
Άξονας Χ
|
mm
|
0.012/2000
|
0.012/2000
|
0.012/2000
|
|
Άξονας Υ
|
mm
|
0.028
|
0.032
|
0.032
|
||
Άξονας Ζ
|
mm
|
0.025
|
0.025
|
0.025
|
||
Επαναληψιμότητα
ακρίβεια |
Άξονας Χ
|
mm
|
0.01/2000
|
0.01/2000
|
0.01/2000
|
|
Άξονας Υ
|
mm
|
0.02
|
0.02
|
0.02
|
||
Άξονας Ζ
|
mm
|
0.012
|
0.012
|
0.012
|
||
Συνολική ηλεκτρική χωρητικότητα
|
KVA
|
190
|
190
|
190
|
||
Χώρος δαπέδου που απαιτείται από τη μηχανή (Μ*Π*Υ) (για αναφορά)
|
mm
|
21400×9900×8600
|
21400×10600×8600
|
21400×12000×8600
|
