VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα

4 άξονες κατακόρυφη μηχανή φρέσκωσης CNC

Συμπληρωματικό στρώμα χύτευσης

Κέντρο κάθετης μηχανικής VMC 850 CNC

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

VMC 850Q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Τύπος::
Κάθετη
CNC σύστημα ελέγχου::
FANUC, Siemens
Ταχύτητα τροφών (mm/min)::
1 - 10000 mm/min
Ακριβότητα θέσης (mm) u::
0,006
Επανάληψη (X/Y/Z) (χιλ.)::
0,004
Δύναμη μηχανών αξόνων (KW)::
11/15
Ικανότητα περιοδικών εργαλείων::
24
Μέγεθος τραπεζιού (L × W):
1000x500mm
Ετικέτα::
SYMG, SMTCL
Ταξιδεύσεις στον άξονα Χ:
850 χιλιοστά
Ταξίδι άξονα Υ:
500 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
540 χιλιοστά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 0

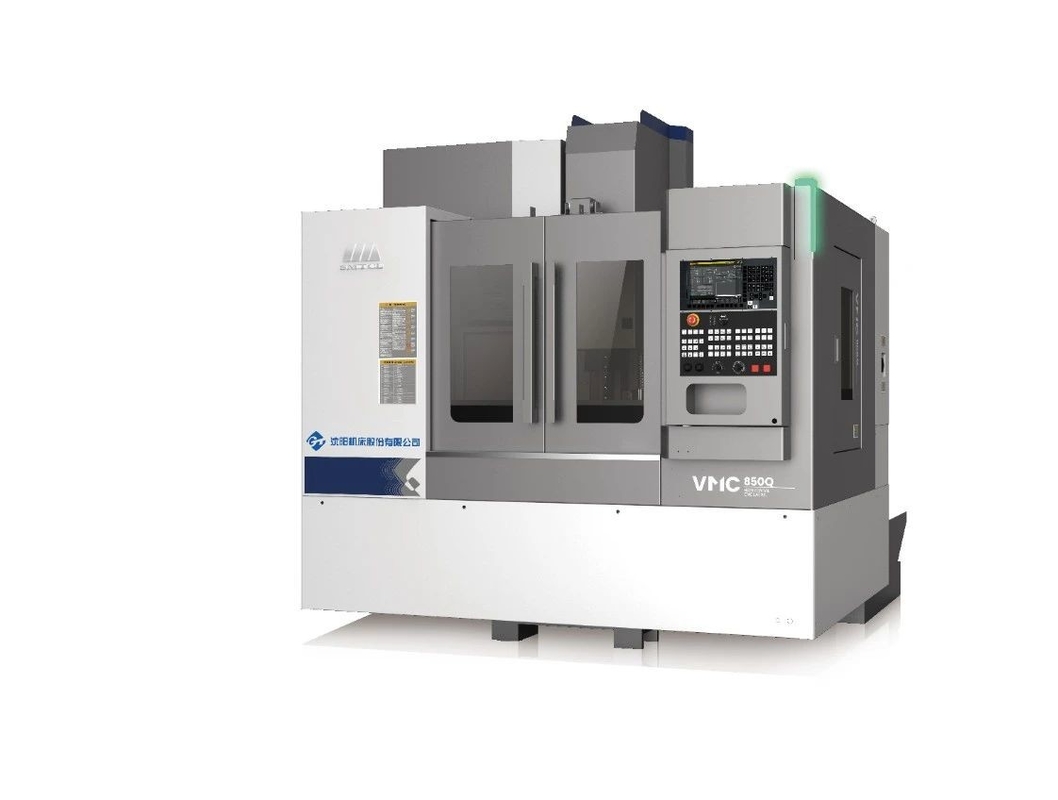

Κέντρο κατεργασίας κάθετης μηχανής CNC VMC850Q 3 αξόνων SMTCL 4 αξόνων CNC φρεζάρισμα με περιστρεφόμενο τραπέζι
Τα εργαλειομηχανές της σειράς VMC-Q είναι η νέα γενιά γενικών κέντρων κάθετης κατεργασίας μέσω ανεξάρτητης Έρευνας και Ανάπτυξης για βιομηχανικούς τομείς όπως γενικά μηχανήματα, αυτοκίνητα και ούτω καθεξής. Μέσω επαγγελματικού λογισμικού σχεδιασμού και ανάλυσης για επιστημονική και λογική ανάλυση και βελτιστοποίηση, καθώς και προηγμένης τεχνολογίας κατασκευής και δοκιμών για επαλήθευση και βελτίωση, ο εξοπλισμός έχει καλή απόδοση κοπής, η οποία μπορεί να ικανοποιήσει τις απαιτήσεις διάτρησης και φρεζαρίσματος διαφόρων εξαρτημάτων και να παρέχει στους πελάτες την καλύτερη εμπειρία επεξεργασίας.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΕ ΜΙΑ ΜΑΤΙΑ
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 1

1, Σχεδιασμός υψηλής ακαμψίας και υψηλής σταθερότητας

* Κρεβάτι χύτευσης υψηλής αντοχής

* Οδηγός κυλίνδρων τριών αξόνων κατηγορίας P

* Στήλη ψαροκόκαλου μεγάλου εύρους





2, Καλή ακρίβεια και διατήρηση ακρίβειας

* Βίδα μολύβδου C3 προ-τραβηγμένη

* Τεχνολογία θερμικής συμμετρίας

* Τεχνολογία αντιστάθμισης σφαλμάτων





3, Ασφάλεια, προστασία του περιβάλλοντος, αποδοτική παραγωγικότητα

* Γρήγορη μετατόπιση τριών αξόνων 48m/min

* Άμεσος άξονας 12000 RPM

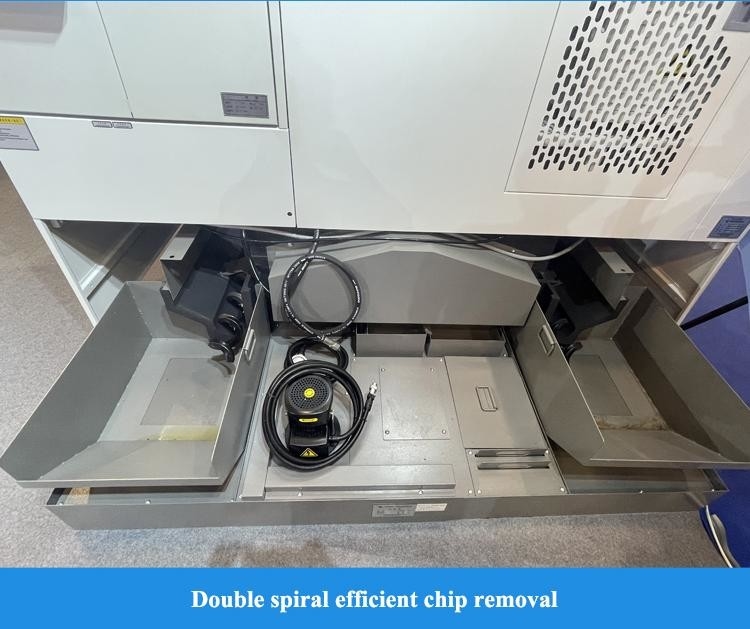

* Διπλός σπειροειδής εξαγωγέας τσιπ


VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 2
A Βίδα μολύβδου: προ-τραβηγμένη Η βίδα μολύβδου τριών αξόνων υιοθετεί τη μέθοδο εγκατάστασης των δύο σταθερών άκρων και με βίδα μπάλας υψηλής ακρίβειας διαμέτρου 40 μεγάλων, η καλύτερη απόκριση ταχύτητας και η ακρίβεια τοποθέτησης μπορούν να ληφθούν με προ-τέντωμα.
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 3
B Ράγα οδηγού: κύλινδρος Η γραμμική ράγα οδηγού κυλίνδρων επιλέγεται για τρεις άξονες για να αυξηθεί η φέρουσα ικανότητα και να ενισχυθεί η συνολική ακαμψία και αξιοπιστία της εργαλειομηχανής. Ο γραμμικός οδηγός έχει μικρή δόνηση σε υψηλή ταχύτητα και καμία ερπυσμό σε χαμηλή ταχύτητα για να εξασφαλίσει την ακρίβεια μηχανουργικής κατεργασίας.

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 4
C Άξονας: 10000 RPM Άξονας υψηλής ταχύτητας 10000 RPM, που φέρει εισαγόμενα ειδικά ρουλεμάν P4, με υψηλή ακρίβεια, υψηλή ακαμψία. Ο κύριος άξονας έχει περάσει τη δοκιμή δυναμικής ισορροπίας πριν φύγει από το εργοστάσιο.

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 5
D Κεφαλή: υψηλή ακαμψία Σχεδιασμός κιβωτίου άξονα δομής υψηλής ακαμψίας, βελτιώστε την αντίσταση κοπής της εργαλειομηχανής και μειώστε αποτελεσματικά τη δόνηση του άξονα, για να εξασφαλίσετε την ακρίβεια μηχανουργικής κατεργασίας και το φινίρισμα επιφάνειας των εξαρτημάτων.

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 6
E Στήλη: τύπου ψαροκόκαλου Κλασική δομή τύπου «ανθρώπου», συμπαγής και σταθερή, διατηρεί αποτελεσματικά τη σταθερότητα επεξεργασίας και τη φέρουσα ικανότητα σε μετατόπιση υψηλής ταχύτητας.

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 7
F Κρεβάτι: μεγάλη κλίση Κρεβάτι μεγάλης γωνίας κλίσης, προωθεί αποτελεσματικά την απομάκρυνση των θραυσμάτων. Το εσωτερικό του κρεβατιού υιοθετεί σχεδιασμό δομής τύπου κουτιού, ο οποίος είναι ισχυρός και αξιόπιστος, βελτιώνοντας αποτελεσματικά την ακαμψία και τη σταθερότητα του προϊόντος.

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 8
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 9

VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 10

ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ

Κύριες τεχνικές προδιαγραφές

Κύριες τεχνικές παράμετροι
Στοιχείο
Μονάδα
Προδιαγραφές
Χωρητικότητα
Διαδρομή άξονα X
mm
850
Διαδρομή άξονα Y
mm
5000
Διαδρομή άξονα Z
mm
540
Επιφάνεια μύτης άξονα προς επιφάνεια τραπεζιού
mm
120-660
Επιφάνεια μύτης άξονα προς επιφάνεια στήλης
mm
640
Τραπέζι εργασίας
Μέγεθος τραπεζιού (L×W)
mm
1000×500
Μέγιστο φορτίο στο τραπέζι
kg
600
Μέγεθος T-slot
mm
18×5
Άξονας
Ταχύτητα άξονα
rpm
10000
Κωνικότητα άξονα/στέλεχος άξονα
mm
7/24 κωνικό
BT40
Κινητήρας άξονα
kw
11/15
Μέγιστη ροπή εξόδου
N.m
52.5/95.5
Τύπος κίνησης άξονα

Συγχρονισμένος οδοντωτός ιμάντας
Ρυθμός τροφοδοσίας
X,Y,Z γρήγορη διαδρομή
M/min
48/48/48
Μέγιστος ρυθμός τροφοδοσίας κοπής
M/min
20
A.T.C
Χωρητικότητα αποθήκευσης εργαλείων
pc
Τύπος βραχίονα 24
Μέγιστη διάμετρος εργαλείου
mm
150(80)
Μέγιστο μήκος εργαλείου
mm
300
Χρόνος αλλαγής εργαλείου (T-T)
sec
2.5
Ακρίβεια
Ακρίβεια τοποθέτησης X/Y/Z
mm
0.008/0.006/0.006
Επαναληψιμότητα τοποθέτησης X/Y/Z
mm
0.005/0.004/0.004
Άλλα
Συνολικές διαστάσεις (L×WxH)
mm
2940×3450×3050
Καθαρό βάρος μηχανής
kg
5100
Συνολική απαίτηση ισχύος
KVA
18


Πρότυπο

1. Σύστημα ελέγχου FANUC OI-MF TYPE(5)β 2. Άξονας 10000 RPM, συνδεδεμένος με ιμάντα 3. Περιοδικό εργαλείων χειριστή 24 δίσκων 4. Δεξαμενή νερού + τσιπ έκπλυσης κρεβατιού 5. Πιστόλι καθαρού αέρα, φως εργασίας, προειδοποιητικό φως

Προαιρετικό

1. Fanuc Oi-MF TAPE(l)βσύστημα 2. Fanuc Oi-MF TAPE(l)ασύστημα 3. Σύστημα CNC Siemens 828D 4. Άμεση σύνδεση μηχανικού άξονα 12000 RPM 5. 16000 RPM, 24000 μηχανοκίνητος άξονας 6. Περιστρεφόμενο τραπέζι 4ου άξονα 7. Ψύξη εσωτερικά 2MPa, 3MPa,5MPa,7MPa 8. Διαχωριστής λαδιού-νερού 9. Αφαιρέτης τσιπ αλυσίδας 10. Πιστόλι καθαρού νερού 11. Έλεγχος εργαλείων και τεμαχίων 12 .αυτόματη πόρτα 13. Κλείδωμα πόρτας ασφαλείας 14. Ηλεκτρικό ντουλάπι και κλιματισμός

Κύρια ακρίβεια

Η ακρίβεια της μηχανής εφαρμόζει το πρότυπο αποδοχής GB/T18400.2-2010 Πρότυπο αποδοχής για την ακρίβεια τοποθέτησης εργαλειομηχανής και την επαναλαμβανόμενη ακρίβεια τοποθέτησης GB/T18400.4-2010
Είδη επιθεώρησης
Εργοστασιακό πρότυπο
Ακρίβεια μηχανουργικής κατεργασίας
IT6
Ακρίβεια τοποθέτησης
Άξονας X (mm)
0.008
Άξονας Y (mm)
0.006
Άξονας Z (mm)
0.006
Επαναλάβετε την ακρίβεια τοποθέτησης
Άξονας X (mm)
0.005
Άξονας Y (mm)
0.004
Άξονας Z (mm)
0.004

Κύρια διαμόρφωση

Κύρια διαμόρφωση εργαλειομηχανής και λίστα ανταλλακτικών που αγοράστηκαν
Στοιχείο
Προδιαγραφές
Μάρκα
Παρατηρήσεις
Σύστημα CNC
FANUC Oi-MF PLUS TYPE(5)
FANUC

Κύριος κινητήρας
βiI 8/12000-B
FANUC

Κινητήρας άξονα X
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Y
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Z
βiS 22B/3000-B
FANUC

Ρουλεμάν βίδας άξονα X
30×62×15
NSK/FAG/NACHI/NTN

Ρουλεμάν βίδας άξονα Y
30×62×15
NSK/FAG/NACHI/NTN

Ρουλεμάν βίδας άξονα Z
30×62×15
NSK/FAG/NACHI/NTN

Βίδα μπάλας άξονα X
φ40×16,C3
THK/PMI/HIWN

Βίδα μπάλας άξονα Y
φ40×16,C3
THK/PMI/HIWN

Βίδα μπάλας άξονα Z
φ40×16,C3
THK/PMI/HIWN

Οδηγός άξονα X
35
THK/REXROTH/PMI/HIWN

Οδηγός άξονα Y
45
THK/REXROTH/PMI/HIWN

Οδηγός άξονα Z
45
THK/REXROTH/PMI/HIWN

Περίπτωση επεξεργασίας
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 11
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 12
Γιατί να μας επιλέξετε

◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται

◆ 30 χρόνια + ιστορία Έρευνας και Ανάπτυξης, η εταιρεία ιδρύθηκε το 1993

◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού

◆ Σταθερό και ώριμο σύστημα προμήθειας

◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)

◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση

◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή

Σχετικά με εμάς
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 13
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κέντρα κάθετης κατεργασίας, κέντρα οριζόντιας κατεργασίας, κέντρα κατεργασίας πύλης, κέντρα κατεργασίας πέντε αξόνων, κέντρα περιστροφής-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρελίσματος γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τις εργαλειομηχανές με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 14
Έκθεση
VMC850Q 3 άξονα CNC κατακόρυφο κέντρο επεξεργασίας SMTCL 4 άξονα CNC φρεναρίστη με γύρισμα 15
FAQ


Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.



Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κέντρο κάθετης κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, μηχανή ακτινικής διάτρησης και ούτω καθεξής.



Ε3. Μπορείτε να παρέχετε προσαρμοσμένη μηχανή ή SPM (μηχανή ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.



Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής της μηχανής.


Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών


Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι
που πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.


Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.


Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
