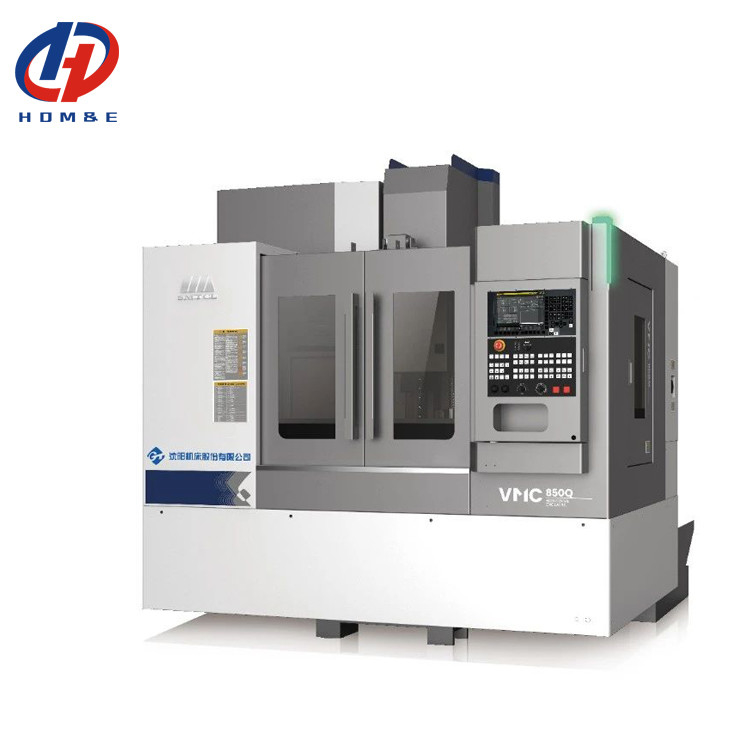

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας

Τεχνική μηχανή CNC 5 άξονων

Σημερινή μηχανή αλεξίπτωσης CNC 10000mm/min

μηχανή φρεναρίσματος CNC

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

VMC 850Q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Τύπος::
Κάθετη
CNC σύστημα ελέγχου::
FANUC, Siemens
Ταχύτητα τροφών (mm/min)::
1 - 10000 mm/min
Ακριβότητα θέσης (mm) u::
0,006
Επανάληψη (X/Y/Z) (χιλ.)::
0,004
Δύναμη μηχανών αξόνων (KW)::
11/15
Ικανότητα περιοδικών εργαλείων::
24
Μέγεθος τραπεζιού (L × W):
1000x500mm
Ετικέτα::
SYMG, SMTCL
Ταξιδεύσεις στον άξονα Χ:
850 χιλιοστά
Ταξίδι άξονα Υ:
500 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
540 χιλιοστά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 0

SMTCL CNC Φρέζα 3 Αξόνων VMC850Q Universal 4 Axis Vertical Machining Center

Αυτό το κέντρο κάθετης κατεργασίας VMC850Q νέας γενιάς υιοθετεί διάταξη κάθετου πλαισίου, δομή διασταυρούμενου ολισθητήρα, στήλη υψηλής ακαμψίας, ανεστραμμένο τραπεζοειδές κουτί ατράκτου, χαμηλό κέντρο βάρους, κρεβάτι υψηλής ακαμψίας, ράγα οδηγού τριών αξόνων, για να εξασφαλίσει στο μηχάνημα καλή ακρίβεια λειτουργίας, υψηλή αντοχή και εξαιρετική σταθερότητα ακρίβειας. Η δομή του μηχανήματος είναι απλή και συμπαγής, η επιφάνεια δαπέδου είναι μικρή, συμβάλλει στη συναρμολόγηση αυτόματης γραμμής. Μπορεί να είναι επιφάνεια φρεζαρίσματος, διάτρηση, βαρετό, ρεμέζωμα, 2D και 3D επιφανειακή επεξεργασία, χτύπημα και άλλες διεργασίες της ενσωμάτωσης κατεργασίας υψηλής ακρίβειας. Απλή λειτουργία, υψηλή ταχύτητα και υψηλή απόδοση, έξυπνη και σταθερή.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΕ ΜΙΑ ΜΑΤΙΑ
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 1

1, Σχεδιασμός υψηλής ακαμψίας και υψηλής σταθερότητας

* Κρεβάτι χύτευσης υψηλής αντοχής

* Ράγα οδηγού τριών αξόνων κατηγορίας P

* Στήλη ψαροκόκαλου μεγάλου ανοίγματος





2, Καλή ακρίβεια και διατήρηση ακρίβειας

* Βίδα μολύβδου C3 προ-τραβηγμένη

* Τεχνολογία θερμικής συμμετρίας

* Τεχνολογία αντιστάθμισης σφαλμάτων





3, Ασφάλεια, προστασία του περιβάλλοντος, αποδοτική παραγωγικότητα

* Γρήγορη μετατόπιση τριών αξόνων 48m/min

* Άμεση άτρακτος 12000 RPM

* Διπλός εξαγωγέας τσιπ κρεβατιού


SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 2

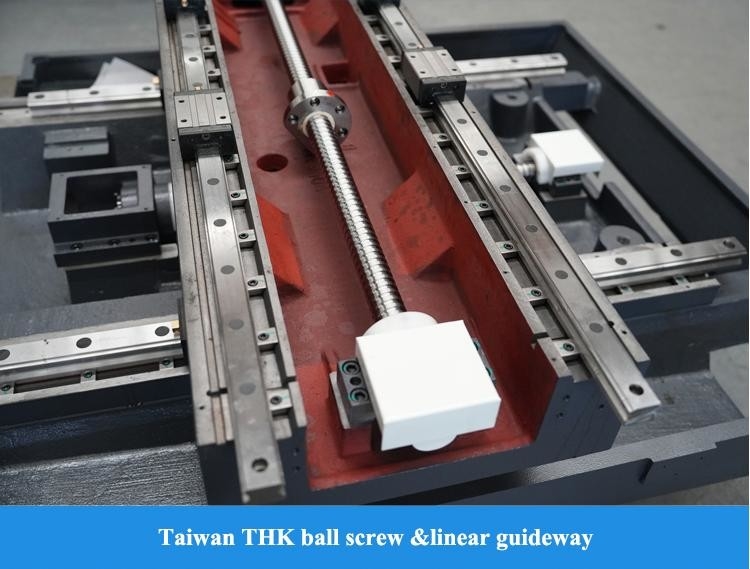

A Βίδα μολύβδου: προ-τραβηγμένη Η βίδα μολύβδου τριών αξόνων υιοθετεί τη μέθοδο εγκατάστασης των δύο σταθερών άκρων και με βίδα μπάλας υψηλής ακρίβειας διαμέτρου 40 μεγάλων, η καλύτερη απόκριση ταχύτητας και η ακρίβεια τοποθέτησης μπορούν να ληφθούν με προ-τέντωμα.
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 3
B Ράγα οδηγού: κυλινδρικός Γραμμική ράγα οδηγού επιλέγεται για τρεις άξονες για να αυξηθεί η φέρουσα ικανότητα και να ενισχυθεί η συνολική ακαμψία και η αξιοπιστία του εργαλειομηχανής. Ο γραμμικός οδηγός έχει μικρή δόνηση σε υψηλή ταχύτητα και καμία ερπυσμό σε χαμηλή ταχύτητα για να εξασφαλίσει την ακρίβεια κατεργασίας.

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 4
C Άτρακτος: 10000 RPM Άτρακτος υψηλής ταχύτητας 10000 RPM, που φέρει εισαγόμενα ειδικά ρουλεμάν P4, με υψηλή ακρίβεια, υψηλή ακαμψία. Ο κύριος άξονας έχει περάσει τη δοκιμή δυναμικής ισορροπίας πριν φύγει από το εργοστάσιο.

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 5
D Κεφαλή: υψηλή ακαμψία Σχεδιασμός κουτιού ατράκτου δομής υψηλής ακαμψίας, βελτιώστε την αντίσταση κοπής του εργαλειομηχανής και μειώστε αποτελεσματικά τη δόνηση της ατράκτου, για να εξασφαλίσετε την ακρίβεια κατεργασίας και το φινίρισμα επιφάνειας των εξαρτημάτων.

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 6
E Στήλη: τύπου ψαροκόκαλου Κλασική δομή τύπου «ανθρώπου», συμπαγής και σταθερή, διατηρεί αποτελεσματικά τη σταθερότητα επεξεργασίας και τη φέρουσα ικανότητα σε μετατόπιση υψηλής ταχύτητας.

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 7
F Κρεβάτι: μεγάλη κλίση Κρεβάτι μεγάλης γωνίας κλίσης, προωθεί αποτελεσματικά την απομάκρυνση των συντριμμιών. Το εσωτερικό του κρεβατιού υιοθετεί σχεδιασμό δομής τύπου κουτιού, ο οποίος είναι ισχυρός και αξιόπιστος, βελτιώνοντας αποτελεσματικά την ακαμψία και τη σταθερότητα του προϊόντος.

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 8
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 9

SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 10

ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ

Κύριες τεχνικές προδιαγραφές

Κύριες τεχνικές παράμετροι
Είδος
Μονάδα
Προδιαγραφές
Χωρητικότητα
Διαδρομή άξονα X
mm
850
Διαδρομή άξονα Y
mm
5000
Διαδρομή άξονα Z
mm
540
Μύτη ατράκτου στην επιφάνεια του τραπεζιού
mm
120-660
Μύτη ατράκτου στην επιφάνεια της στήλης
mm
640
Τραπέζι εργασίας
Μέγεθος τραπεζιού (L×W)
mm
1000×500
Μέγιστο φορτίο στο τραπέζι
kg
600
Μέγεθος T-slot
mm
18×5
Άτρακτος
Ταχύτητα ατράκτου
rpm
10000
Κωνικότητα ατράκτου/στέλεχος ατράκτου
mm
7/24 κωνικό
BT40
Κινητήρας ατράκτου
kw
11/15
Μέγιστη ροπή εξόδου
N.m
52.5/95.5
Τύπος κίνησης ατράκτου

Συγχρονισμένος οδοντωτός ιμάντας
Ρυθμός τροφοδοσίας
X,Y,Z γρήγορη διαδρομή
M/min
48/48/48
Μέγιστος ρυθμός τροφοδοσίας κοπής
M/min
20
A.T.C
Χωρητικότητα αποθήκευσης εργαλείων
pc
Τύπος βραχίονα 24
Μέγιστη διάμετρος εργαλείου
mm
150(80)
Μέγιστο μήκος εργαλείου
mm
300
Χρόνος αλλαγής εργαλείου (T-T)
sec
2.5
Ακρίβεια
Ακρίβεια τοποθέτησης X/Y/Z
mm
0.008/0.006/0.006
Επαναληψιμότητα τοποθέτησης X/Y/Z
mm
0.005/0.004/0.004
Άλλα
Συνολικές διαστάσεις (L×WxH)
mm
2940×3450×3050
Καθαρό βάρος μηχανήματος
kg
5100
Συνολική απαίτηση ισχύος
KVA
18


Πρότυπο

1. Σύστημα ελέγχου FANUC OI-MF TYPE(5)β 2. Άτρακτος 10000 RPM, συνδεδεμένος με ιμάντα 3. Περιοδικό εργαλείων χειριστή 24 δίσκων 4. Δεξαμενή νερού + τσιπ έκπλυσης κρεβατιού 5. Πιστόλι καθαρού αέρα, φως εργασίας, προειδοποιητικό φως

Προαιρετικό

1. Fanuc Oi-MF TAPE(l)βσύστημα2. Fanuc Oi-MF TAPE(l)ασύστημα3. Σύστημα CNC Siemens 828D 4. Άμεση σύνδεση μηχανικής ατράκτου 12000 RPM 5. 16000 RPM, 24000 μηχανοκίνητη άτρακτος 6. 4ος άξονας περιστρεφόμενο τραπέζι 7. Ψύξη εσωτερικά 2MPa, 3MPa,5MPa,7MPa 8. Διαχωριστής λαδιού-νερού 9. Αφαιρέτης τσιπ αλυσίδας 10. Πιστόλι καθαρού νερού 11. Έλεγχος εργαλείων και τεμαχίων 12.αυτόματη πόρτα13. Κλείδωμα πόρτας ασφαλείας 14. Ηλεκτρικό ντουλάπι και κλιματισμός

Κύρια ακρίβεια

Η ακρίβεια του μηχανήματος εφαρμόζει το πρότυπο αποδοχής GB/T18400.2-2010 Πρότυπο αποδοχής για την ακρίβεια τοποθέτησης και την επαναλαμβανόμενη ακρίβεια τοποθέτησης GB/T18400.4-2010
Είδη επιθεώρησης
Εργοστασιακό πρότυπο
Ακρίβεια κατεργασίας
IT6
Ακρίβεια τοποθέτησης
Άξονας X (mm)
0.008
Άξονας Y (mm)
0.006
Άξονας Z (mm)
0.006
Ακρίβεια επαναλαμβανόμενης τοποθέτησης
Άξονας X (mm)
0.005
Άξονας Y (mm)
0.004
Άξονας Z (mm)
0.004

Κύρια διαμόρφωση

Κύρια διαμόρφωση εργαλειομηχανής και λίστα ανταλλακτικών που αγοράστηκαν
Είδος
Προδιαγραφές
Μάρκα
Παρατηρήσεις
Σύστημα CNC
FANUC Oi-MF PLUS TYPE(5)
FANUC

Κύριος κινητήρας
βiI 8/12000-B
FANUC

Κινητήρας άξονα X
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Y
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Z
βiS 22B/3000-B
FANUC

Ρουλεμάν βίδας άξονα X
30×62×15
NSK/FAG/NACHI/NTN

Ρουλεμάν βίδας άξονα Y
30×62×15
NSK/FAG/NACHI/NTN

Ρουλεμάν βίδας άξονα Z
30×62×15
NSK/FAG/NACHI/NTN

Βίδα μπάλας άξονα X
φ40×16,C3
THK/PMI/HIWN

Βίδα μπάλας άξονα Y
φ40×16,C3
THK/PMI/HIWN

Βίδα μπάλας άξονα Z
φ40×16,C3
THK/PMI/HIWN

Οδηγός άξονα X
35
THK/REXROTH/PMI/HIWN

Οδηγός άξονα Y
45
THK/REXROTH/PMI/HIWN

Οδηγός άξονα Z
45
THK/REXROTH/PMI/HIWN

Υπόθεση επεξεργασίας
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 11
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 12
Γιατί να μας επιλέξετε

◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται

◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993

◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού

◆ Σταθερό και ώριμο σύστημα προμήθειας

◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)

◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση

◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή



Σχετικά με εμάς
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 13
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κέντρα κάθετης κατεργασίας, κέντρα οριζόντιας κατεργασίας, κέντρα κατεργασίας πύλης, κέντρα κατεργασίας πέντε αξόνων, κέντρα περιστροφής-άλεσης και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρετού γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 14
Έκθεση
SMTCL 3 άξονες CNC φρένο VMC850Q Παγκόσμιο 4 άξονες κατακόρυφο κέντρο επεξεργασίας 15

FAQ


Q1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.



Q2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κέντρο κάθετης κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, μηχανή ακτινικής διάτρησης και ούτω καθεξής.



Q3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.



Q4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.


Q5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά τις πωλήσεις: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών


Q6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι
που πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.


Q7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.


Q8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
