SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή

SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή

450 mm μήκος κοπής CNC κέντρο στροφής

Κέντρο στροφής CNC HTC40Hm

Κέντρο στροφής CNC με κινούμενο εργαλείο

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 40Hm/500

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC 40Hm/500
CNC ή όχι:
CNC
Κλειστή λέξη:
Κέντρο οριζόντιας στροφής
Max.Cutting μήκος:
450 χιλιοστά
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
560 mm
Ταξιδεύσεις στον άξονα Χ:
220 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
510 χιλιοστά
Ταχύτητα ατράκτου:
4500 στροφές/λεπτο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 0

Περιγραφή Προϊόντος:

HTC40Hm/500 Οριζόντιο Κέντρο Τόρνευσης CNC με 12 Σταθμούς και Πυργίσκο Ισχύος
Τα οριζόντια κέντρα τόρνευσης της σειράς HTC-m συναρμολογούνται, ελέγχονται και βελτιώνονται με προηγμένη τεχνολογία κατασκευής. Έχουν καλή απόδοση κοπής και μπορούν να καλύψουν τις ανάγκες επεξεργασίας διαφόρων περιστροφικών εξαρτημάτων. Το εργαλειομηχάνημα είναι εξοπλισμένο με άξονα C, θήκη εργαλείων με ισχύ κ.λπ., τα οποία μπορούν να πραγματοποιήσουν διάφορες μεθόδους επεξεργασίας όπως τόρνευση, φρεζάρισμα και διάτρηση.
Σειρά Hmείναι ένα προϊόν υψηλής απόδοσης που μπορεί να επιτύχει επεξεργασία πολλαπλών λειτουργιών υψηλής απόδοσης. Έχει υψηλή ακρίβεια επεξεργασίας και εξαιρετική σταθερότητα, καλύπτοντας τις ανάγκες επεξεργασίας αυτοκινήτων, κινητήρων αντλιών νερού και άλλων βιομηχανιών.

Χαρακτηριστικά Προϊόντος:

1, Υψηλή Απόδοση

◆ Θήκη εργαλείων σερβο ισχύος υψηλής απόδοσης
◆ Διαχωρισμένο σερβο πίσω μέρος
◆ Υψηλή ταχύτητα γρήγορης κίνησης δύο αξόνων
◆ Προαιρετική διαμόρφωση άξονα Υ για επίτευξη πολλαπλών
διαδοχική ολοκληρωμένη επεξεργασία

2, Υψηλή Ακρίβεια
◆ Βίδα προ-τεντώσεως υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Ποσοτικοποίηση των προτύπων διεργασίας
◆ Αυστηρά πρότυπα επιθεώρησης
3, Υψηλή Ακαμψία
◆ Κλίνη μηχανής και άλλα βασικά χυτά κατασκευασμένα από υψηλής ποιότητας χυτοσίδηρο

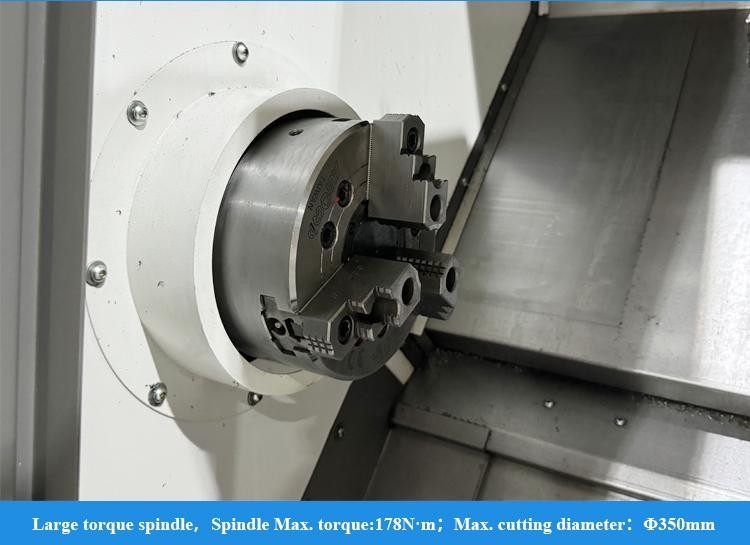

◆ Μονάδα ατράκτου μεγάλου εύρους
◆ Σέλα σε σχήμα τόξου κατά της κάμψης
◆ Πίσω μέρος μικρής δομής ατράκτου

Λεπτομέρειες Προϊόντος:

SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 1
Ταχύτητα γρήγορης κίνησης: 30m/min
Ο σερβοκινητήρας συνδέεται απευθείας με τη βίδα σφαιρών μέσω ενός συνδέσμου, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μετάδοση χωρίς κενά. Οι οδηγοί άξονα Χ και Ζ υιοθετούν εισαγόμενες γραμμικές ράγες κύλισης για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, να αυξήσουν την ταχύτητα λειτουργίας και να βελτιώσουν την αποδοτικότητα της παραγωγής.



SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 2

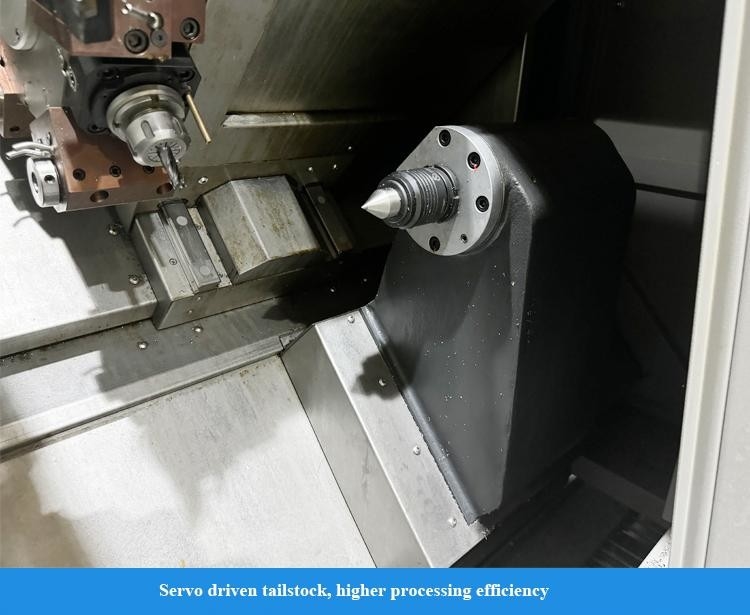

Διαχωρισμένο Σερβο Πίσω Μέρος
Το πίσω μέρος μπορεί να μετακινηθεί με έναν προαιρετικό τρόπο σερβοκίνησης, ο οποίος μπορεί να ελέγξει με ακρίβεια και να ρυθμίσει ευέλικτα την ταχύτητα κίνησης του πίσω μέρους και τη δύναμη σύσφιξης εργασίας σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στο πίσω μέρος να πλησιάσει γρήγορα το τεμάχιο εργασίας και να σφίξει χωρίς πρόσκρουση και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σύσφιξης. βελτίωση της παραγωγής και της απόδοσης αντικατάστασης. Υιοθετεί ένα πάνω και κάτω διαχωρισμένο πίσω μέρος, εύκολο στην προσαρμογή της ακρίβειας και στη βελτίωση της απόδοσης συντήρησης.
Δομή διπλής σταθερής προ-έντασης
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 3
Ο άξονας Χ αναπτύσσει μια δομή διπλής σταθερής στήριξης και χρησιμοποιεί μια βίδα προ-έντασης για να αντισταθμίσει αποτελεσματικά την παραμόρφωση προ-έντασης και την παραμόρφωση αύξησης θερμοκρασίας. Συνεργάζεται με μια ειδική δομή στεγανοποίησης για να μειώσει την αύξηση της θερμοκρασίας της βίδας, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας του εργαλειομηχανήματος.
Διαμόρφωση άξονα Υ
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 4
Προαιρετική διαμόρφωση άξονα Υ, σε συνδυασμό με πυργίσκο ισχύος BMT, δομή άξονα C υψηλής ακρίβειας και μια ποικιλία θηκών εργαλείων με ισχύ, μπορεί να πραγματοποιήσει σύνθετη επεξεργασία επιφανειών με μία εγκατάσταση.
Βίδα σφαιρών υψηλής ακρίβειας
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 5
Χρησιμοποιεί βίδα υψηλής ποιότητας εισαγωγής βαθμού C3 και ράγα οδηγού βαθμού Η και οδηγείται απευθείας από σερβοκινητήρα για να επιτύχει εξαιρετική ακρίβεια λειτουργίας.
Σέλα κατά της κάμψης
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 6
Το εύρος της ράγας οδηγού διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται και το κύριο σώμα της σέλας κλίνης σχεδιάζεται σε σχήμα τόξου για να εξασφαλιστεί η συνολική ακαμψία των σημαντικών εξαρτημάτων.

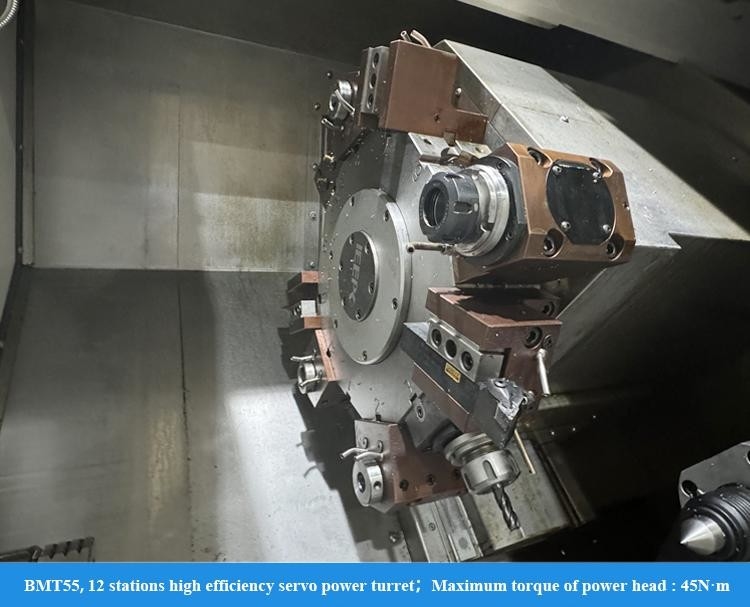

Αποτελεσματικός σερβο πυργίσκος ισχύος
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 7
Τυπική διεπαφή BMT, σύνδεση υψηλής ακαμψίας. το εργαλείο οδηγείται από τη διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αστοχίας. ο κινητήρας κίνησης είναι τοποθετημένος στο πλάι και έχει συμπαγή δομή. είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη ολοκληρωμένης επεξεργασίας υψηλής απόδοσης τόρνευσης, φρεζαρίσματος και διάτρησης.
Εσωτερική θήκη εργαλείων ψύξης
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 8
Προαιρετική εσωτερική θήκη εργαλείων ψύξης και έξοδος νερού από το κέντρο του εργαλείου πραγματοποιούν αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της μηχανικής κατεργασίας εσωτερικής οπής και εξασφαλίζουν την ποιότητα επεξεργασίας
Δυνατότητα φρεζαρίσματος εργαλείου κίνησης
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 9
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι στρέψης
φρέζα
Κατάσταση ψύξης: ψύξη με νερό
Παράμετροι Προϊόντος:
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι στρέψης
Κατάσταση ψύξης: ψύξη με νερό
Παράμετροι Προϊόντος:


SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 10

Έργο
Μονάδα
HTC
40H(Q)m/500 HTC
40H(Q)m/1000Μέγ. διάμετρος κοπής
mm
2750×1920×2000
Άτρακτος
Άτρακτος
mm
2750×1920×2000
950
Μέγ. διάμετρος κολύμβησης πάνω από την κλίνη
mm
2750×1920×2000
Μέγ. διάμετρος κολύμβησης σε διαφάνεια
Μέγ. διάμετρος κολύμβησης σε διαφάνεια
mm
2750×1920×2000
Άτρακτος
Άτρακτος
Μοντέλο μύτης ατράκτου



A2-6

Εσωτερική διάμετρος μπροστινού ρουλεμάν
Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
2750×1920×2000
Ακρίβεια επανατοποθέτησης ευρετηρίασης πυργίσκου
Ακρίβεια επανατοποθέτησης ευρετηρίασης πυργίσκου
1:20;Φ70

Διάμετρος οπής ατράκτου
Διάμετρος οπής ατράκτου
Φ65

Μέγ. διάμετρος ράβδου
Μέγ. διάμετρος ράβδου
mm
2750×1920×2000
Τυπική διάμετρος τσοκ
Τυπική διάμετρος τσοκ
ίντσα
8
Εύρος ταχύτητας ατράκτου
Εύρος ταχύτητας ατράκτου
r/min
4500
Ονομαστική ροπή ατράκτου
Ονομαστική ροπή ατράκτου
N·m
230(600r/min)
Μέγ. ροπή ατράκτου
Μέγ. ροπή ατράκτου
N·m
230(600r/min)
Ισχύς εξόδου κύριου κινητήρα συνεχής/15 λεπτά
Ισχύς εξόδου κύριου κινητήρα συνεχής/15 λεπτά
kW
11/15
Άξονας X/Z
Άξονας X/Z
Γρήγορη κίνηση άξονα X/Z



m/min
30
Διαδρομή άξονα Χ
Διαδρομή άξονα Χ
mm
2750×1920×2000
Διαδρομή άξονα Ζ
Διαδρομή άξονα Ζ
mm
2750×1920×2000
1000
Πίσω μέρος
Διαδρομή πίσω μέρους



mm
2750×1920×2000
Μέθοδος κίνησης πίσω μέρους
Μέθοδος κίνησης πίσω μέρους
Υδραυλική κίνηση

Κωνικότητα οπής πίσω μέρους
Κωνικότητα οπής πίσω μέρους
Morse
MT-5
Πυργίσκος
Πυργίσκος
Τύπος πυργίσκου



Οριζόντιος πυργίσκος ισχύος 12 σταθμών

Κεντρικό ύψος
Κεντρικό ύψος
mm
2750×1920×2000
Ακρίβεια επανατοποθέτησης ευρετηρίασης πυργίσκου
Ακρίβεια επανατοποθέτησης ευρετηρίασης πυργίσκου
Δευτ.
±1.6
Μέγεθος εργαλείου
Μέγεθος εργαλείου
mm
2750×1920×2000
Εάν θα μπορούσατε να επιλέξετε εργαλείο κοντά
Εάν θα μπορούσατε να επιλέξετε εργαλείο κοντά
ναι

Διεπαφή θήκης εργαλείων ισχύος
Διεπαφή θήκης εργαλείων ισχύος
BMT55

Μέγ. ικανότητα διάτρησης
Μέγ. ικανότητα διάτρησης
mm
2750×1920×2000
Μέγ. ικανότητα φρεζαρίσματος
Μέγ. ικανότητα φρεζαρίσματος
mm
2750×1920×2000
Μέγ. ικανότητα χτυπήματος
Μέγ. ικανότητα χτυπήματος
mm
2750×1920×2000
Άλλοι
Άλλοι
Απόσταση μεταξύ του κέντρου ατράκτου και του δαπέδου



mm
2750×1920×2000
Καθαρό βάρος εργαλειομηχανής
Καθαρό βάρος εργαλειομηχανής
kg
4200
4750
Συνολικές διαστάσεις (ΜxΠxΥ)
mm
2750×1920×2000
3620×1920×2000
Σημείωση: Οι παράμετροι που παρέχονται στον πίνακα είναι μόνο για αναφορά. Εάν υπάρξει κάποια αλλαγή, ανατρέξτε στο πραγματικό προϊόν.
Τυπική διαμόρφωση:

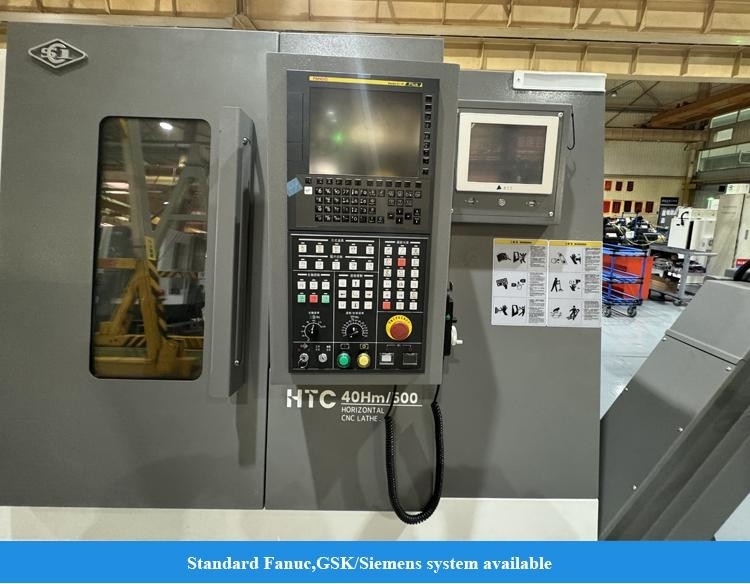

1, Σύστημα FANUC-0i-TF Plus (5) (Σειρά Hm/Sm)
2, Σύστημα GSK988TA (Σειρά Qm)
3, Άτρακτος τύπου μανικιού
4, Υδραυλικός κύλινδρος τσοκ
5, Οριζόντια θήκη εργαλείων ισχύος 12 σταθμών
Η Υπηρεσία ΜΑΣ:

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας

1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση
Γιατί να μας επιλέξετε:

◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
Καλώς ήρθατε να μας επισκεφτείτε!
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 11
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα μηχανικής κατεργασίας, οριζόντια κέντρα μηχανικής κατεργασίας, κέντρα μηχανικής κατεργασίας πύλης, κέντρα μηχανικής κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρελίσματος γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το Εργοστάσιό μας:
Συχνές ερωτήσεις:
SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή 12

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε κατασκευαστική εταιρεία.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο μηχανικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι Όροι Πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
