SMTCL CNC Στρογγυλομηχανή με αυτόματο φόρτωμα και εκφόρτωση HTC30Hm 12 σταθμών Power Turret οριζόντιο κέντρο στροφής
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC 30Hm |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | Κέντρο οριζόντιας στροφής |
| Max.Cutting μήκος: | 450 χλστ | Μέγ. κοπής διά.: | 250 χλστ |
| Μέγ. κολυμπώντας διά.πάνω από το κρεβάτι: | 420 χλστ | Ταξίδι με άξονα Χ: | 140 χλστ |
| Διαδρομή άξονα Z: | 500 χλστ | Ταχύτητα ατράκτου: | 4500 στροφές/λεπτο |
| Επισημαίνω |
Κέντρο οριζόντιας στροφής HTC30Hm,12 σταθμός Κέντρο οριζόντιας στροφής,Κέντρο οριζόντιας στροφής SMTCL |
||
Περιγραφή του προϊόντος
Το κέντρο στροφής HTC30Hm του εργαλείου μηχανής Shenyang υιοθετεί μια ολοκληρωμένη κλίση κλίσης και είναι εξοπλισμένο με σπιντέλο με μεγάλο εύρος και υψηλή ακαμψία, που παρουσιάζει εξαιρετικές επιδόσεις κοπής.Η δομή προεξέλιξης του είναι επιστημονική.Η συσκευή μπορεί να εκτελέσει διάφορες στροφές και ολοκληρωμένη επεξεργασία σε μέρη άξονα και δίσκου.Εφαρμόζεται σε βιομηχανίες όπως οι αυτοκινητοβιομηχανίες και τα ρουλεμάν.Επιπλέον, η αυτόματη μονάδα επεξεργασίας με ένα μόνο μηχάνημα μπορεί να βελτιώσει την αποτελεσματικότητα της παραγωγής και να εξοικονομήσει το κόστος εργασίας.
- Υψηλής απόδοσης υποστήριξη εργαλείων με κινητήρα
- Διορθωτικό στρογγυλοφόρο
- Υψηλή ταχύτητα κίνησης δύο αξόνων
- Προαιρετική διαμόρφωση άξονα Y για την επίτευξη ολοκληρωμένης επεξεργασίας πολλαπλών ακολουθιών
- Στροφές με υψηλή ακρίβεια
- Τεχνολογία αντιστάθμισης σφαλμάτων
- Ποσότητα των προτύπων διεργασίας
- Σκληρά πρότυπα επιθεώρησης
- Μηχανές και άλλα είδη χύτευσης από χυτοσίδηρο υψηλής ποιότητας

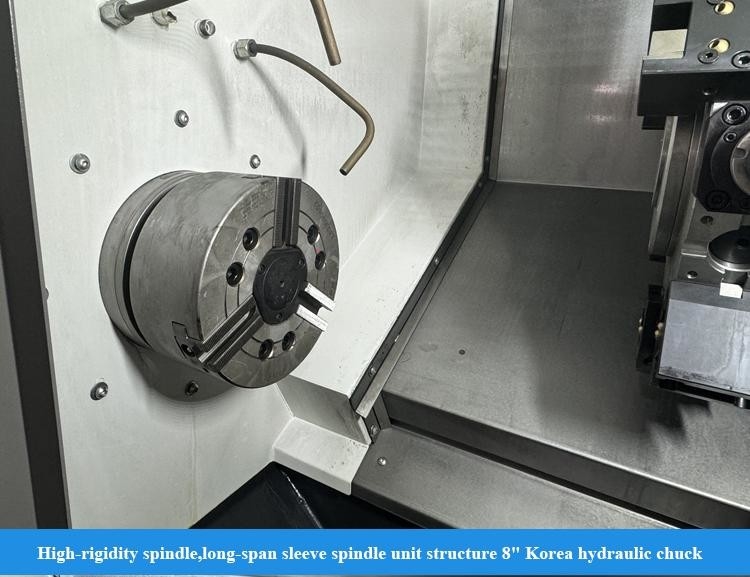

- Μονάδα ατρακτοειδούς μεγάλου εύρους
- Άλλες συσκευές για την κατασκευή οχημάτων με κινητήρα
- Μικρή δομή σπινθήρα
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.

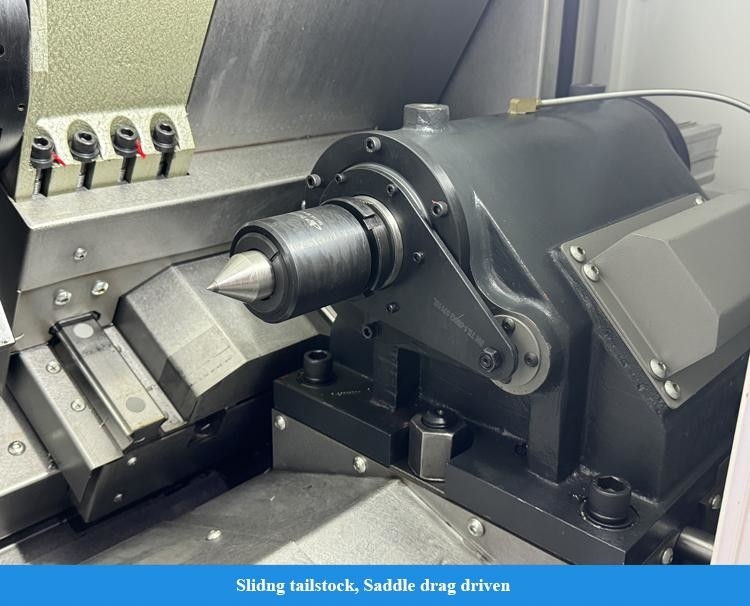

Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο, και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.Υιοθετεί ένα άνω και κατώτερο χωρισμένο κροταφικό , ευκολότερη ρύθμιση της ακρίβειας και βελτίωση της αποτελεσματικότητας συντήρησης.
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θήκους εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.

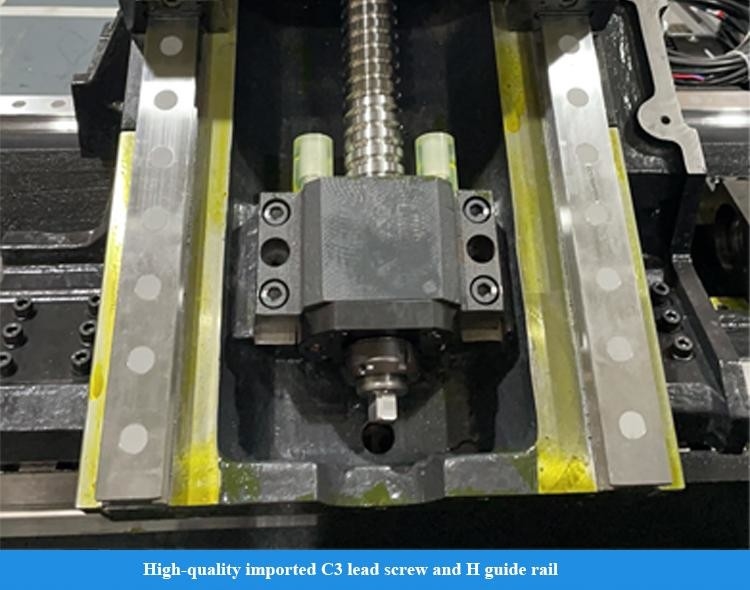

Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα σερβοκίνησης για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..

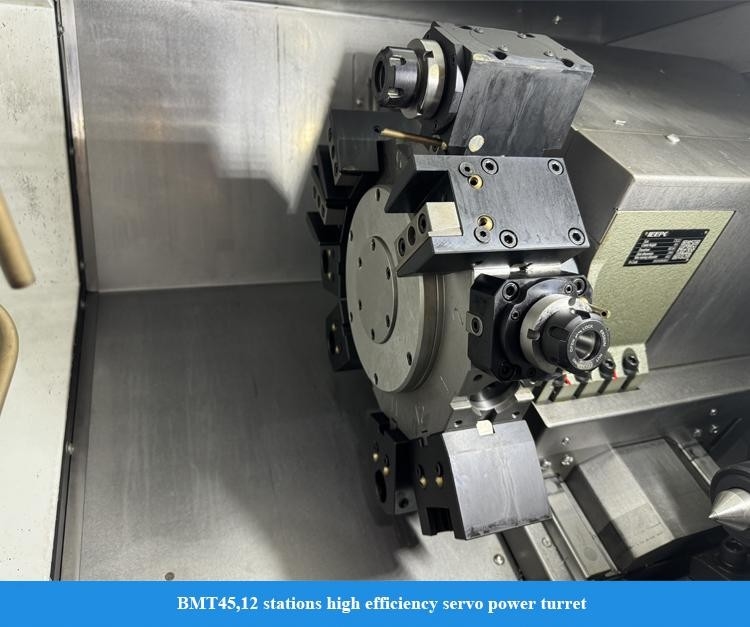

Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρύπησης.
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικό φρεατοκόπτη
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό
| Σχέδιο | Μονάδα | HTC 30Hm |
|---|---|---|
| Μαξ, κόβω διάγραμμα. | χμ | Φ250 |
| Μέγιστο μήκος κοπής | χμ | 450 |
| Μαξ, κολυμπάς πάνω από το κρεβάτι. | χμ | Φ420 |
| Μαξ. κολύμπι διαμέρισμα. | χμ | Φ280 |
| Στρίψιμο | ||
| Μοντέλο μύτης με σπινθήρα | Α2-6 | |
| Εσωτερική διαφάνεια με μπροστινό ρουλέν. | χμ | 100 |
| Σπονδυλικός σπινθήρας και μέγεθος τρύπας | 1:20Φ70 | |
| Διάγραμμα της τρύπας του σπινδέλου | Φ65 | |
| Μαξ, σταμάτα. | χμ | Φ50 |
| Σωματική διάταξη χτύπησης. | χιλιοστό | 8 |
| Πεδίο ταχύτητας σπινθήρα | r/min | 4500 |
| Ονομαστική ροπή σφαιριδίου | Αριθμός | 110 ((769r/min) |
| Μαξ. ροπή σπινθήρα | Αριθμός | 180 ((576r/min) |
| Κύρια ισχύς κινητήρα συνεχής / 15 min. | kW | 9/11 |
| Άξονας X/Z | ||
| Ταχεία κίνηση στον άξονα Χ/Ζ | m/min | 30 |
| Ταξιδεύσεις στον άξονα Χ | χμ | 140 |
| Ταξιδεύσεις στον άξονα Z | χμ | 500 |
| Κουτσούκ | ||
| Ταξιδεύσεις απορροής | χμ | 500 |
| Μέθοδος οδήγησης από την ουρά | Αντίσταση της σέλας | |
| Ταξίδι με μανίκι | χμ | 100 |
| Το μανίκι της ουράς. | χμ | Φ100 |
| Κωνικό σχοινί της ουράς | Μορς | MT-5 |
| Πύργος | ||
| Τύπος πύργου | Οριζόντιος πύργος ισχύος 12 σταθμών | |
| Υψόμετρο κέντρου | χμ | 100 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου | Σημ. | ±1.6 |
| Μέγεθος εργαλείου | χμ | 25 |
| Αν μπορούσα να διαλέξω εργαλείο κοντά | - Ναι, ναι. | |
| Διασύνδεση υποθέτη ηλεκτρικού εργαλείου | BMT45 | |
| Μέγιστη χωρητικότητα γεώτρησης | χμ | 14×0.15 |
| Μέγιστη δυναμικότητα άλεσης | χμ | 12 × 8 × 45 |
| Μέγιστη χωρητικότητα απόρριψης | χμ | Μ10×1.5 |
| Άλλα | ||
| Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου | χμ | 926 |
| Καθαρό βάρος μηχανής εργαλείου | χιλιόγραμμο | 3500 |
| Συνολικές διαστάσεις ((LxWxH) | χμ | 2295 × 1680 × 1650 |
| Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά. | ||
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
- Κάθε κομμάτι πρέπει να επιθεωρηθεί.
- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
- Περισσότερα από 200 στοιχεία ελέγχου
- Επεξεργασία δειγμάτων κάθε μηχανής
- 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
- Υψηλή αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
- 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα εφοδιασμού
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
- Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα μέρη που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών, αρχής γενομένης από την ημερομηνία φορτωτικού δελτίου της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής πραγματοποιούνται μεταξύ των εγκαταστάσεων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύηση σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
