Name: Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC40Sm/1000
Availability: InStock

Σπίτι > προϊόντα > CNC γυρίζοντας κέντρο >

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής

Σιδηρόδρομος υψηλής ακαμψίας

Κέντρο στροφής CNC

Κέντρο στροφής CNC υψηλής ροπής

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC40Sm/1000

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Μάρκα:

SMTCL

Model Number:

HTC40Sm/1000

CNC or Not:

CNC

Key word:

Horizontal Turning Center

Max. cutting dia.:

350mm

Max.cutting length:

900mm

Max. swiming dia.over bed:

560mm

X axis travel:

220mm

Z axis travel:

975mm

Spindle speed:

4000 r/min

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Συσκευασία λεπτομέρειες

Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.

Χρόνος παράδοσης

45-60 ημέρες

Όροι πληρωμής

Τ/Τ, L/C, Western Union

Δυνατότητα προσφοράς

50 σετ ανά μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL CNC Κέντρο Στροφής HTC40Hm Max.Cutting μήκος 450mm Driven εργαλείο CNC στροφείο μηχανή

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL CNC Στρογγυλομηχανή με αυτόματο φόρτωμα και εκφόρτωση HTC30Hm 12 σταθμών Power Turret οριζόντιο κέντρο στροφής

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL βαρύ κόψιμο CNC κέντρο στροφής HTC40Sm υψηλή ροπή υψηλή ακαμψία CNC στροφή μηχανή

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

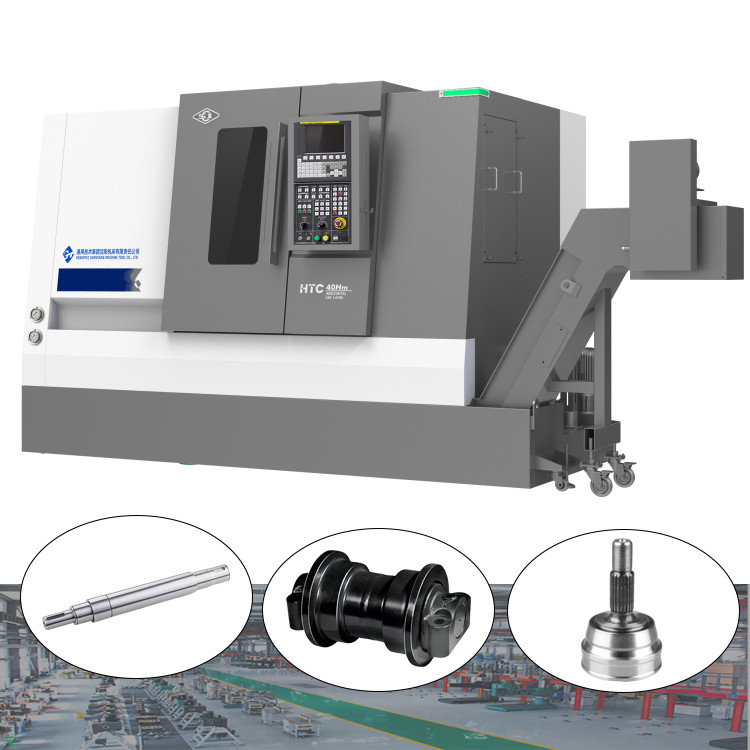

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής 0

Περιγραφή του προϊόντος:

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής

Η σειρά των οριζόντιων κέντρων στροφής HTC-m συναρμολογείται, επαληθεύεται και βελτιώνεται με προηγμένη τεχνολογία παραγωγής.Έχουν καλές επιδόσεις κοπής και μπορούν να ανταποκριθούν στις ανάγκες επεξεργασίας διαφόρων περιστρεφόμενων εξαρτημάτωνΗ μηχανή εργαλείου είναι εξοπλισμένη με άξονα C, με κινητήρα για το κράτημα εργαλείων, κλπ., το οποίο μπορεί να πραγματοποιήσει διάφορες μεθόδους επεξεργασίας, όπως στροφή, άλεση και τρύπαση.

Σειρά SMείναι βαρέα προϊόντα με μεγάλη ροπή και υψηλή ακαμψία, τα οποία καλύπτουν τις ανάγκες των αυτοκινήτων, των κινητήρων αντλίας νερού κ.λπ.,

Χαρακτηριστικά του προϊόντος:

1Υψηλή αποδοτικότητα

◆ Υψηλής απόδοσης υποστήριξη εργαλείου με κινητήρα
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλή ταχύτητα κίνησης δύο άξονων
◆ Προαιρετική διαμόρφωση άξονα Y για την επίτευξη πολλαπλών
Η ενσωματωμένη επεξεργασία ακολουθίας

2Υψηλή ακρίβεια.

◆ Προετοιμασμένη βίδα υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης

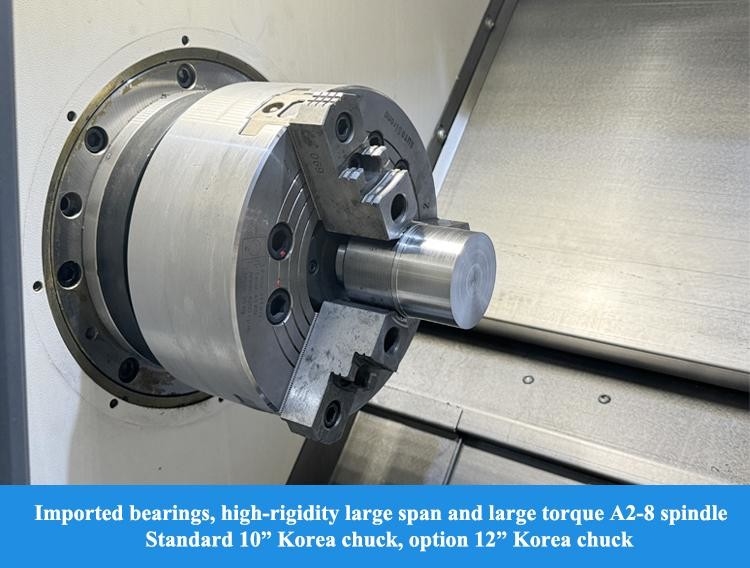

3Υψηλή ακαμψία

◆ Μηχανικό και άλλα χυτοσυσκευάσματα κλειδιών από υψηλής ποιότητας χυτοσίδηρο
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Άγκυρο σχήμα μη λυγισμένη σέλα
◆ Μικρή δομή σπινθήρων

Πληροφορίες για το προϊόν:

Γρήγορη ταχύτητα κίνησης: 30m/min

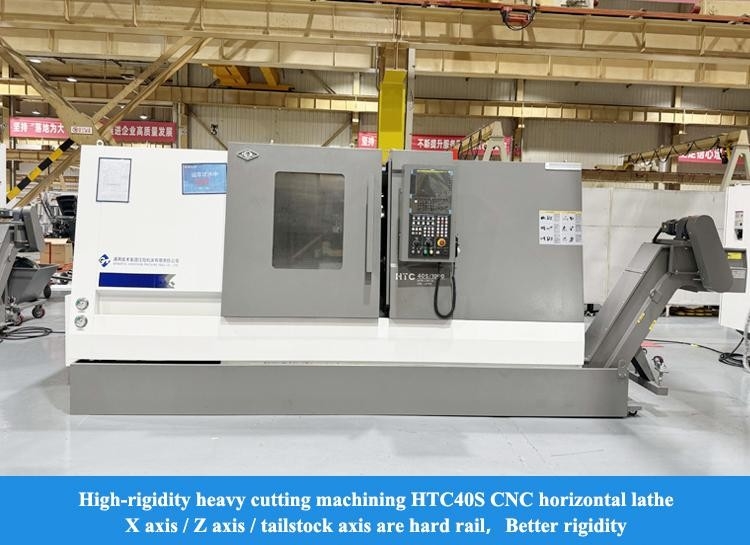

Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.

Διορθωτικό σέρβο

Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής

Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.

Δύο σταθερές προεπιταγμένες δομές

Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής

Διαμόρφωση άξονα Y

Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θύλακες εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.

Στροφή σφαίρας υψηλής ακρίβειας

Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.

Άλλες συσκευές για την κατασκευή οχημάτων

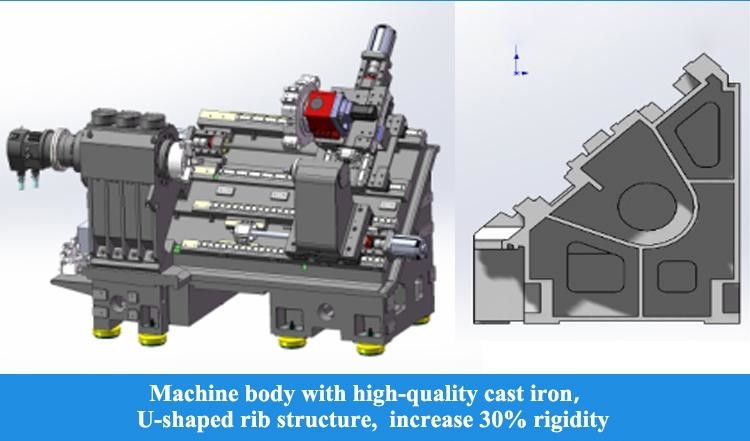

Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..

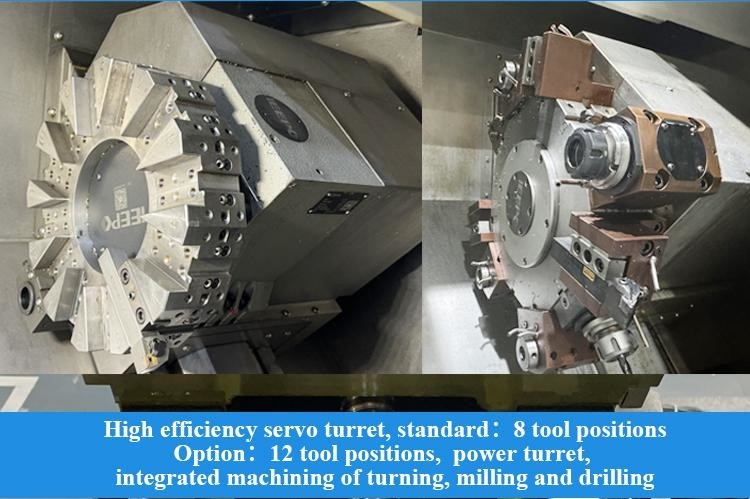

Αποτελεσματικός πύργος με παροχή τροφοδοσίας

Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρυπείας.

Εσωτερικός φορέας εργαλείων ψύξης

Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας

Δυνατότητα φρέσκωσης εργαλείων με κινητήρα

Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό

Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό

Παράμετροι προϊόντος:

Σχέδιο	Μονάδα	HTC 40Sm/1000
Μαξ, κόβω διάγραμμα.	χμ	Φ350
Μέγιστο μήκος κοπής	χμ	900
Μαξ, κολυμπάς πάνω από το κρεβάτι.	χμ	Φ560
Μαξ. κολύμπι διαμέρισμα.	χμ	Φ400
Στρίψιμο
Μοντέλο μύτης με σπινθήρα		Α2-8
Εσωτερική διαφάνεια με μπροστινό ρουλέν.	χμ	120
Σπονδυλικός σπινθήρας και μέγεθος τρύπας		1:20Φ70
Διάγραμμα της τρύπας του σπινδέλου		Φ80
Μαξ, σταμάτα.	χμ	Φ65
Σωματική διάταξη χτύπησης.	χιλιοστό	10
Πεδίο ταχύτητας σπινθήρα	r/min	4000
Ονομαστική ροπή σφαιριδίου	Αριθμός	170 ((800r/min)
Μαξ. ροπή σπινθήρα	Αριθμός	280 ((600r/min)
Κύρια ισχύς κινητήρα συνεχής / 15 min.	kW	15/18.5
Άξονας X/Z
Ταχεία κίνηση στον άξονα Χ/Ζ	m/min	20
Ταξιδεύσεις στον άξονα Χ	χμ	220
Ταξιδεύσεις στον άξονα Z	χμ	975

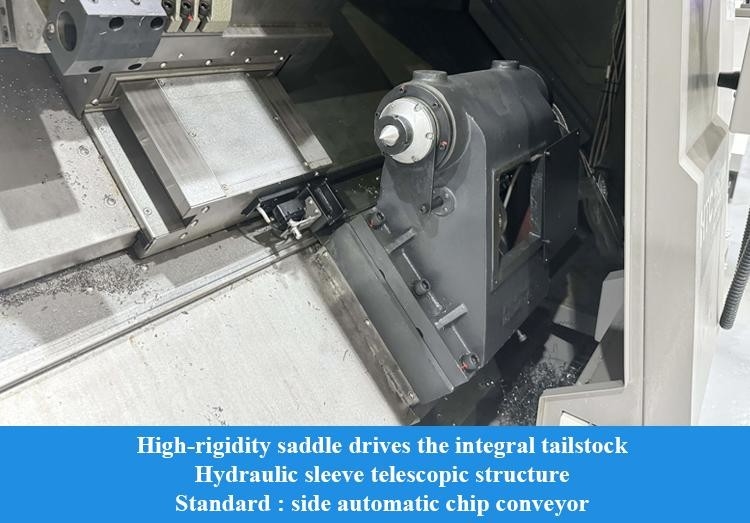

Κουτσούκ
Ταξιδεύσεις απορροής	χμ	770
Μέθοδος οδήγησης από την ουρά		Αντίσταση της σέλας
Ταξίδι με μανίκι	χμ	100
Το μανίκι της ουράς.	χμ	Φ100
Κωνικό σχοινί της ουράς	Μορς	MT-4
Πύργος
Τύπος πύργου		Οριζόντιος πύργος ισχύος 12 σταθμών
Υψόμετρο κέντρου	χμ	100
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου	Σημ.	±1.6
Μέγεθος εργαλείου	χμ	25
Αν μπορούσα να διαλέξω εργαλείο κοντά		- Ναι, ναι.
Διασύνδεση υποθέτη ηλεκτρικού εργαλείου		BMT55
Μέγιστη χωρητικότητα γεώτρησης	χμ	16×0.2
Μέγιστη δυναμικότητα άλεσης	χμ	14×10×40
Μέγιστη χωρητικότητα απόρριψης	χμ	Μ12×1.5
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου	χμ	1050
Καθαρό βάρος μηχανής εργαλείου	χιλιόγραμμο	5000
Συνολικές διαστάσεις ((LxWxH)	χμ	3750 × 1920 × 2000
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.

Η Υπηρεσία μας:

Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.

2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής

3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση

Γιατί να μας επιλέξετε:

◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή

Για εμάς:

Καλώς ήρθατε να μας επισκεφθείτε!

Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.

Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!

Το εργοστάσιό μας:

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής 11

Έκθεση:

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής 12

Γενικά ερωτήματα:

Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;

Είμαστε εταιρεία παραγωγής.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;

Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.

Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);

Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.

Ε4: Ποιοι είναι οι όροι εγγύησης σας;

Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.

Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη

Ε6: Γιατί επιλέξατε την εταιρεία σας;

Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.

Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;

Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.

Ε8: Ποιοι είναι οι όροι πληρωμής;

T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
