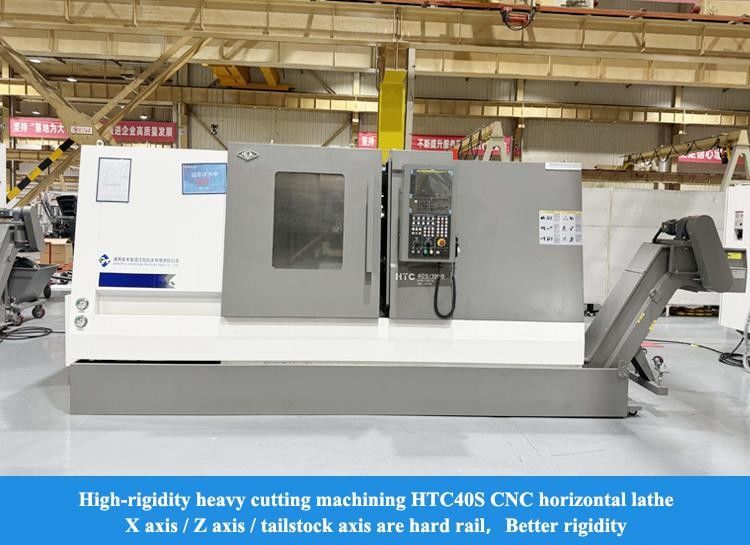

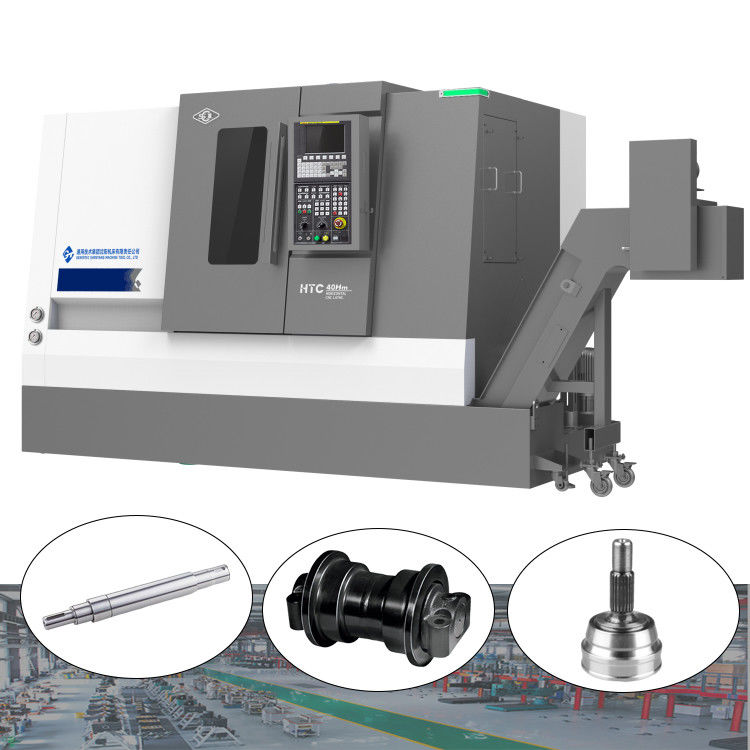

Κέντρο στροφής CNC υψηλής ακαμψίας HTC40Sm A2-8 Σπιντέλ Κέντρο στροφής CNC βαριάς κοπής
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC40Sm/1000 |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | Κέντρο οριζόντιας στροφής |
| Μέγιστο τέμνον Dia.: | 350 χλστ | Max.Cutting μήκος: | 900 χλστ |
| Μαξ, κολυμπάς πάνω από το κρεβάτι.: | 560 χιλιοστά | X Axis Travel: | 220mm |
| Z axis travel: | 975mm | Ταχύτητα ατράκτου: | 4000 στροφές/min |
| Επισημαίνω |
Σιδηρόδρομος υψηλής ακαμψίας,Κέντρο στροφής CNC,Κέντρο στροφής CNC υψηλής ροπής |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Χαρακτηριστικά του προϊόντος:
◆ Υψηλής απόδοσης υποστήριξη εργαλείου με κινητήρα
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλή ταχύτητα κίνησης δύο άξονων
◆ Προαιρετική διαμόρφωση άξονα Y για την επίτευξη πολλαπλών
Η ενσωματωμένη επεξεργασία ακολουθίας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Άγκυρο σχήμα μη λυγισμένη σέλα
◆ Μικρή δομή σπινθήρων
Πληροφορίες για το προϊόν:
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό

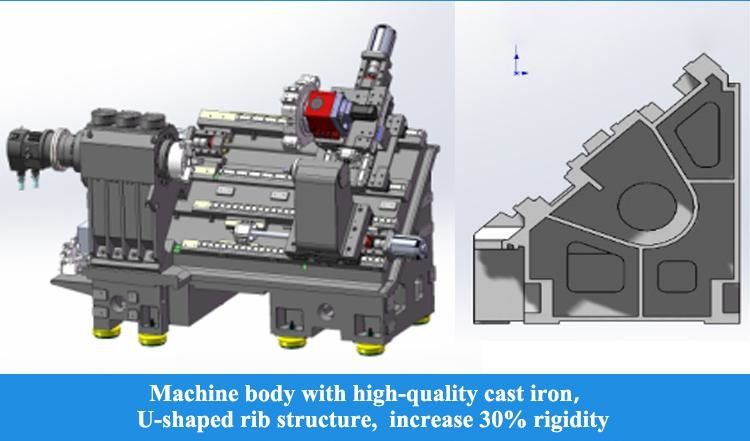

Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό
|
Σχέδιο
|
Μονάδα
|
HTC 40Sm/1000
|
|
Μαξ, κόβω διάγραμμα.
|
χμ
|
Φ350
|
|
Μέγιστο μήκος κοπής
|
χμ
|
900
|
|
Μαξ, κολυμπάς πάνω από το κρεβάτι.
|
χμ
|
Φ560
|
|
Μαξ. κολύμπι διαμέρισμα.
|
χμ
|
Φ400
|
|
Στρίψιμο
|
|
|
|

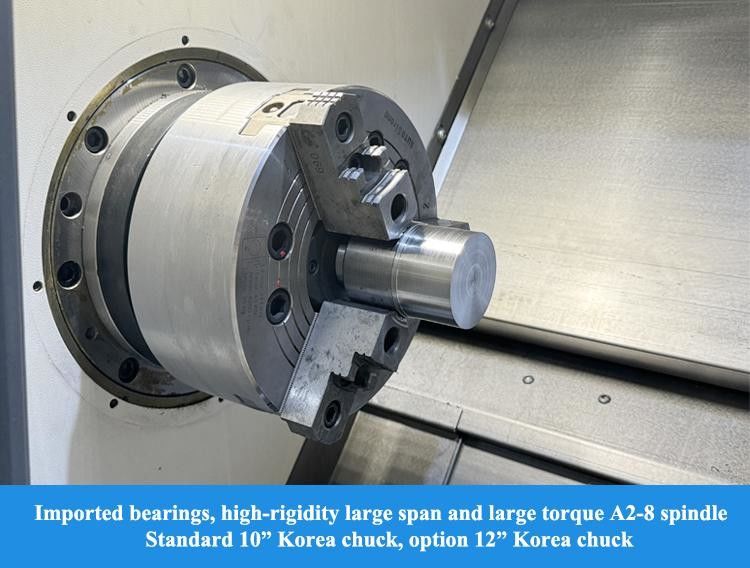

Μοντέλο μύτης με σπινθήρα
|
|
Α2-8
|
|
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
|
χμ
|
120
|
|
Σπονδυλικός σπινθήρας και μέγεθος τρύπας
|
|
1:20Φ70
|
|
Διάγραμμα της τρύπας του σπινδέλου
|
|
Φ80
|
|
Μαξ, σταμάτα.
|
χμ
|
Φ65
|
|
Σωματική διάταξη χτύπησης.
|
χιλιοστό
|
10
|
|
Πεδίο ταχύτητας σπινθήρα
|
r/min
|
4000
|
|
Ονομαστική ροπή σφαιριδίου
|
Αριθμός
|
170 ((800r/min)
|
|
Μαξ. ροπή σπινθήρα
|
Αριθμός
|
280 ((600r/min)
|
|
Κύρια ισχύς κινητήρα συνεχής / 15 min.
|
kW
|
15/18.5
|
|
Άξονας X/Z
|
|
|
|
Ταχεία κίνηση στον άξονα Χ/Ζ
|
m/min
|
20
|
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
220
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
975
|
|

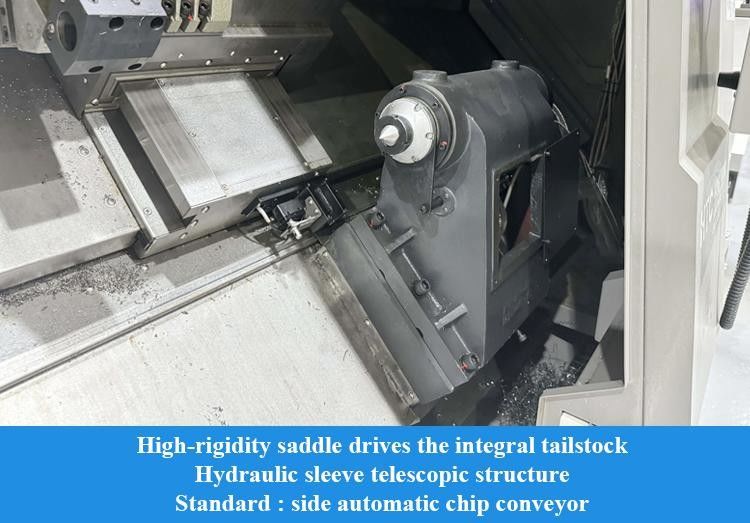

Κουτσούκ
|
|
|
|
Ταξιδεύσεις απορροής
|
χμ
|
770
|
|
Μέθοδος οδήγησης από την ουρά
|
|
Αντίσταση της σέλας
|
| Ταξίδι με μανίκι | χμ | 100 |
| Το μανίκι της ουράς. | χμ | Φ100 |
| Κωνικό σχοινί της ουράς | Μορς | MT-4 |
|

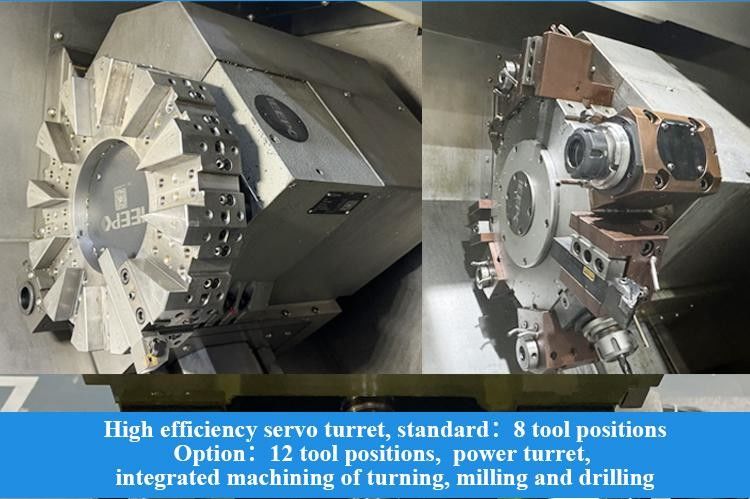

Πύργος
|
|
|
|
Τύπος πύργου
|
|
Οριζόντιος πύργος ισχύος 12 σταθμών
|
|
Υψόμετρο κέντρου
|
χμ
|
100
|
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου
|
Σημ.
|
±1.6
|
|
Μέγεθος εργαλείου
|
χμ
|
25
|
|
Αν μπορούσα να διαλέξω εργαλείο κοντά
|
|
- Ναι, ναι.
|
|
Διασύνδεση υποθέτη ηλεκτρικού εργαλείου
|
|
BMT55
|
|
Μέγιστη χωρητικότητα γεώτρησης
|
χμ
|
16×0.2
|
|
Μέγιστη δυναμικότητα άλεσης
|
χμ
|
14×10×40
|
|
Μέγιστη χωρητικότητα απόρριψης
|
χμ
|
Μ12×1.5
|
|
Άλλα
|
|
|
|
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
|
χμ
|
1050
|
|
Καθαρό βάρος μηχανής εργαλείου
|
χιλιόγραμμο
|
5000
|
|
Συνολικές διαστάσεις ((LxWxH)
|
χμ
|
3750 × 1920 × 2000
|
|
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.
|
||
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
