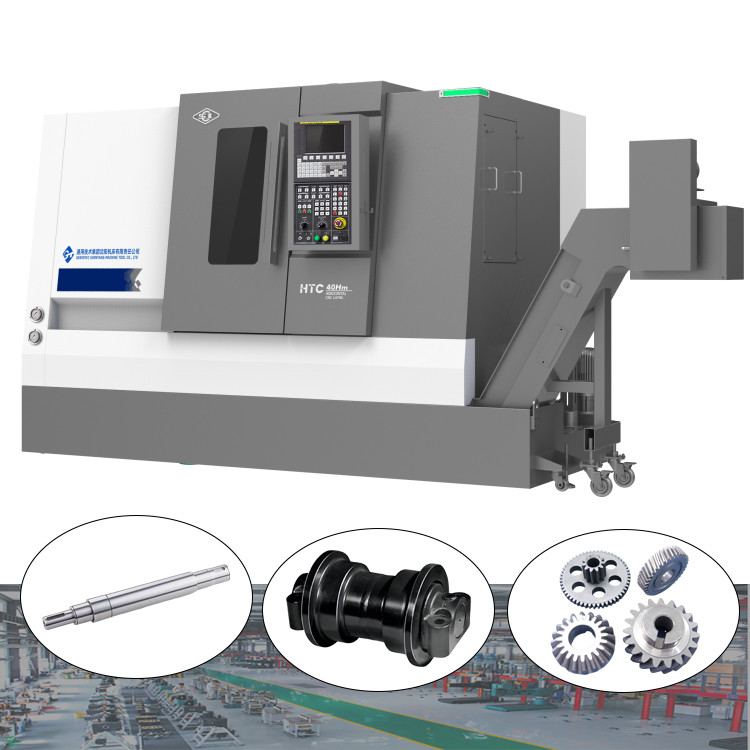

Επικεφαλής μηχανή CNC Fanuc HTC40Sm/1500 SMTCL Κέντρο στροφής με άξονα Y και άξονα C
Επωνυμία Μάρκας:
SMTCL
Αριθμός μοντέλου:
HTC40Sm/1500
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ISO certification
Ελάχιστη ποσότητα παραγγελίας:
1
Δυνατότητα Προμήθειας:
50 σετ ανά μήνα
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC40Sm/1500 |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | Κέντρο οριζόντιας στροφής |
| Μέγιστο τέμνον Dia.: | 400 χλστ | Max.Cutting μήκος: | 1450mm |
| Μαξ, κολυμπάς πάνω από το κρεβάτι.: | 600mm | X Axis Travel: | 220mm |
| Z axis travel: | 1578 χιλιοστά | Ταχύτητα ατράκτου: | 3500 στροφές/λεπτο |
| Επισημαίνω |
Μηχανή στροφής CNC με ελεγκτή Fanuc,Ηλεκτρονική μηχανή στροφής CNC HTC40Sm/1500,Μηχανή στροφής CNC με άξονα C |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:

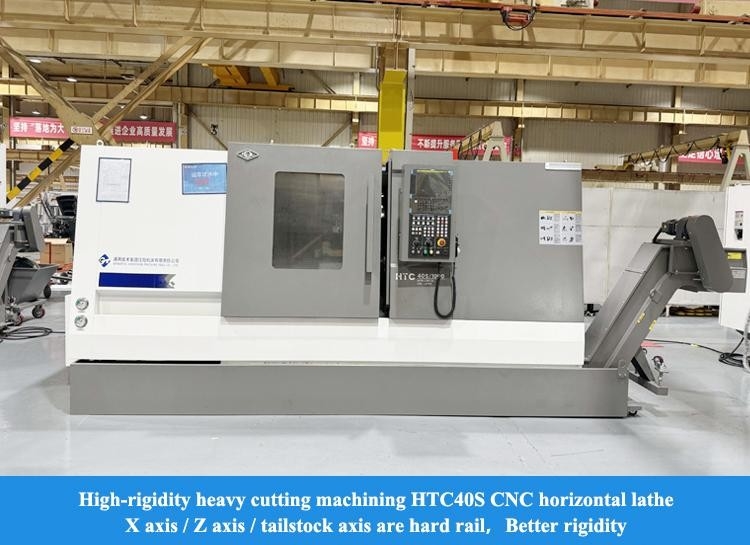

SMTCL βαρύς μηχανής στροφής CNC Fanuc ελεγκτής HTC40Sm/1500 Κέντρο στροφής με άξονα Y και άξονα C
Η σειρά των οριζόντιων κέντρων στροφής HTC-m συναρμολογείται, επαληθεύεται και βελτιώνεται με προηγμένη τεχνολογία παραγωγής.Έχουν καλές επιδόσεις κοπής και μπορούν να ανταποκριθούν στις ανάγκες επεξεργασίας διαφόρων περιστρεφόμενων εξαρτημάτωνΗ μηχανή εργαλείου είναι εξοπλισμένη με άξονα C, με κινητήρα για το κράτημα εργαλείων, κλπ., το οποίο μπορεί να πραγματοποιήσει διάφορες μεθόδους επεξεργασίας, όπως στροφή, άλεση και τρύπαση.
Σειρά SMείναι βαρέα προϊόντα με μεγάλη ροπή και υψηλή ακαμψία, τα οποία καλύπτουν τις ανάγκες των αυτοκινήτων, των κινητήρων αντλίας νερού κ.λπ.,
Χαρακτηριστικά του προϊόντος:
1Υψηλή αποδοτικότητα
◆ Υψηλής απόδοσης υποστήριξη εργαλείου με κινητήρα
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλή ταχύτητα κίνησης δύο άξονων
◆ Προαιρετική διαμόρφωση άξονα Y για την επίτευξη πολλαπλών
Η ενσωματωμένη επεξεργασία ακολουθίας
2Υψηλή ακρίβεια.
◆ Προετοιμασμένη βίδα υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
3Υψηλή ακαμψία
◆ Μηχανικό και άλλα χυτοσυσκευάσματα κλειδιών από υψηλής ποιότητας χυτοσίδηρο
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Άγκυρο σχήμα μη λυγισμένη σέλα
◆ Μικρή δομή σπινθήρων
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Άγκυρο σχήμα μη λυγισμένη σέλα
◆ Μικρή δομή σπινθήρων
Πληροφορίες για το προϊόν:
Γρήγορη ταχύτητα κίνησης: 30m/min
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.
Διορθωτικό σέρβο
Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής
Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.
Δύο σταθερές προεπιταγμένες δομές
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
Διαμόρφωση άξονα Y
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θύλακες εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.

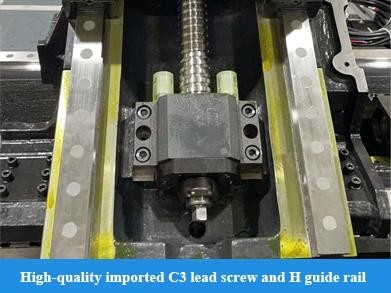

Στροφή σφαίρας υψηλής ακρίβειας
Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
Άλλες συσκευές για την κατασκευή οχημάτων
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..

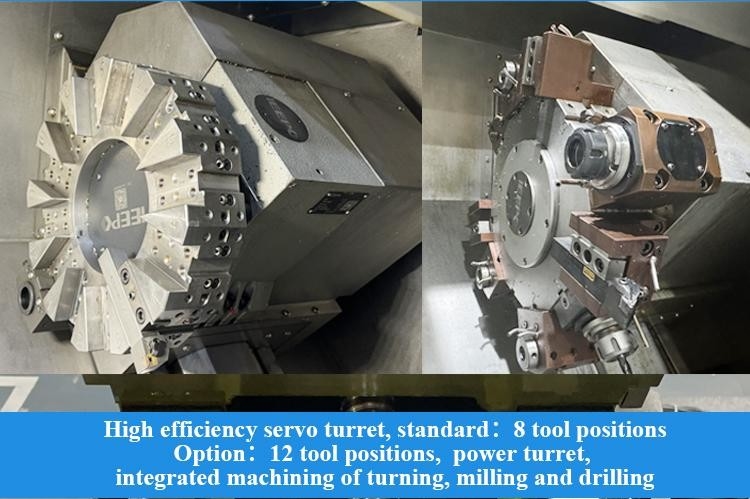

Αποτελεσματικός πύργος με παροχή τροφοδοσίας
Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρυπείας.
Εσωτερικός φορέας εργαλείων ψύξης
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό
Παράμετροι προϊόντος:
|
Σχέδιο
|
Μονάδα
|
HTC 40Sm/1500
|
|
Μαξ, κόβω διάγραμμα.
|
χμ
|
Φ400
|
|
Μέγιστο μήκος κοπής
|
χμ
|
1450
|
|
Μαξ, κολυμπάς πάνω από το κρεβάτι.
|
χμ
|
Φ600
|
|
Μαξ. κολύμπι διαμέρισμα.
|
χμ
|
Φ400
|
|
Στρίψιμο
|
|
|
|

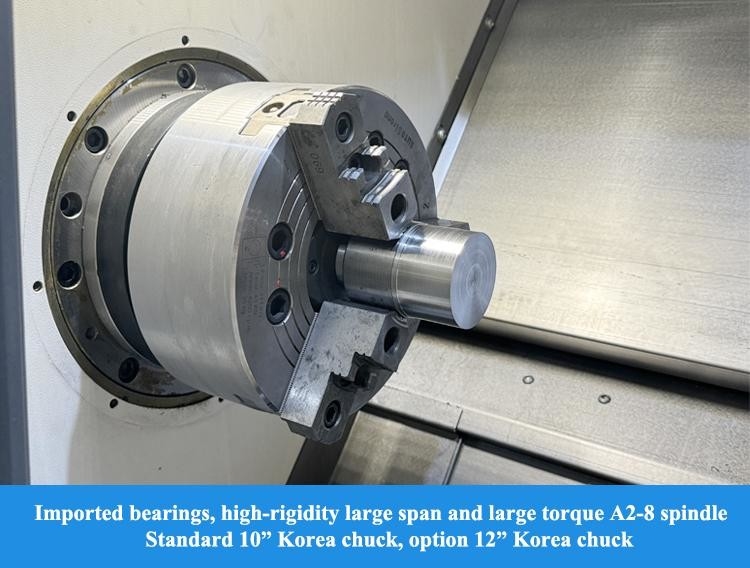

Μοντέλο μύτης με σπινθήρα
|
|
Α2-8
|
|
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
|
χμ
|
120
|
|
Σπονδυλικός σπινθήρας και μέγεθος τρύπας
|
|
1:20Φ70
|
|
Διάγραμμα της τρύπας του σπινδέλου
|
|
Φ80
|
|
Μαξ, σταμάτα.
|
χμ
|
Φ65
|
|
Σωματική διάταξη χτύπησης.
|
χιλιοστό
|
10
|
|
Πεδίο ταχύτητας σπινθήρα
|
r/min
|
3500
|
|
Ονομαστική ροπή σφαιριδίου
|
Αριθμός
|
229 ((592 r/min)
|
|
Μαξ. ροπή σπινθήρα
|
Αριθμός
|
377 ((443 r/min)
|
|
Κύρια ισχύς κινητήρα συνεχής / 15 min.
|
kW
|
15/18.5
|
|
Άξονας X/Z
|
|
|
|
Ταχεία κίνηση στον άξονα Χ/Ζ
|
m/min
|
20
|
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
220
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
1578 |
|
Κουτσούκ
|
|
|
|
Ταξιδεύσεις απορροής
|
χμ
|
1618 |
|

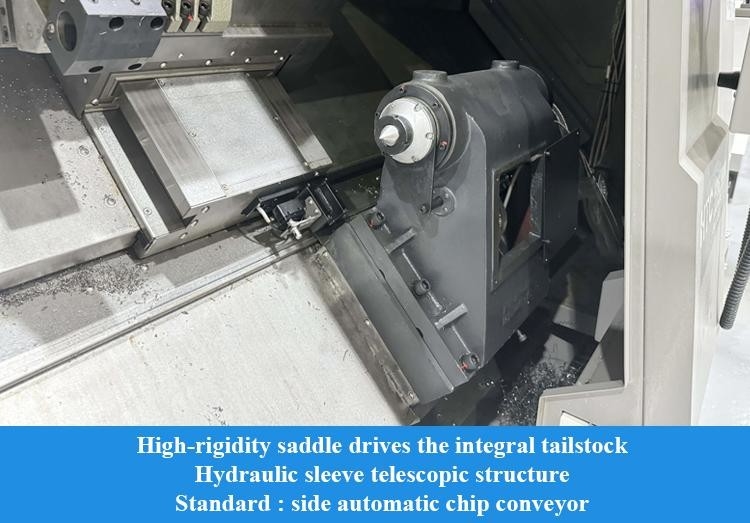

Μέθοδος οδήγησης από την ουρά
|
|
Αντίσταση της σέλας
|
| Ταξίδι με μανίκι | χμ | 100 |
| Το μανίκι της ουράς. | χμ | Φ100 |
| Κωνικό σχοινί της ουράς | Μορς | MT-4 |
|
Πύργος
|
|
|
|
Τύπος πύργου
|
|
Οριζόντιος πύργος ισχύος 12 σταθμών
|
|
Υψόμετρο κέντρου
|
χμ
|
100
|
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου
|
Σημ.
|
±1.6
|
|
Μέγεθος εργαλείου
|
χμ
|
25
|
|
Αν μπορούσα να διαλέξω εργαλείο κοντά
|
|
- Ναι, ναι.
|
|
Διασύνδεση υποθέτη ηλεκτρικού εργαλείου
|
|
BMT55
|
|
Μέγιστη χωρητικότητα γεώτρησης
|
χμ
|
16×0.2
|
|
Μέγιστη δυναμικότητα άλεσης
|
χμ
|
14×10×40
|
|
Μέγιστη χωρητικότητα απόρριψης
|
χμ
|
Μ12×1.5
|
|
Άλλα
|
|
|
|
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
|
χμ
|
1022
|
|
Καθαρό βάρος μηχανής εργαλείου
|
kg65
|
00
|
|
Συνολικές διαστάσεις ((LxWxH)
|
χμ
|
4600×2050×2000
|
|
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.
|
||
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
Γιατί να μας επιλέξετε:
◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Για εμάς:
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
Έκθεση:
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
Τα κυριότερα σημεία του προϊόντος
Περιγραφή του προϊόντος: SMTCL βαρύς μηχανής στροφής CNC Fanuc ελεγκτής HTC40Sm/1500 Κέντρο στροφής με άξονα Y και άξονα C Η σειρά των οριζόντιων κέντρων στροφής HTC-m συναρμολογείται, επαληθεύεται και βελτιώνεται με προηγμένη τεχνολογία παραγωγής.Έχουν καλές επιδόσεις κοπής και μπορούν να ανταποκρι...
