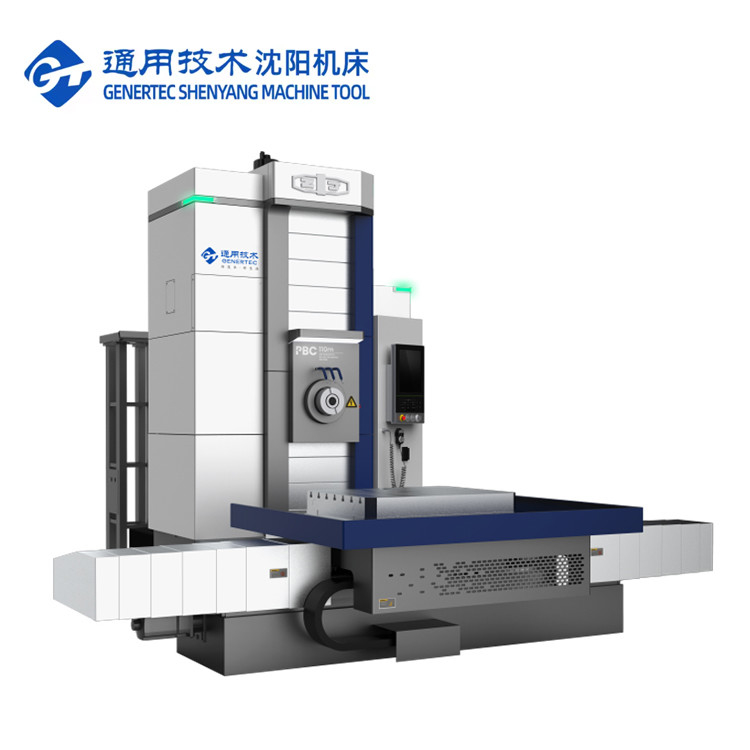

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Συστήματος SIEMENS Μηχανή CNC Boring και Φρένα
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | PBC110f |
|---|---|---|---|
| CNC ή όχι: | ΚΑΤ | λέξη κλειδί: | Οριζόντια μηχανή τριβής CNC |
| Ταχύτητα σπινδέλου: | 10-3000 στροφές/λεπτο | Διάσταση πάγκων εργασίας: | 1250×1400 mm |
| Μέγιστο φορτίο του τραπεζιού εργασίας: | 8 τ | Πέρας διαδρομή X του τραπεζιού εργασίας: | 2000/3000 mm |
| Βιότοπη διαδρομή Y του κεφαλαίου: | 1500/2000 χιλιοστά | Διαμήκη διαδρομήZ της στήλης: | 1200/2000 χιλιοστά |
| Δρόμος W του σπινδέλου: | 550 χιλιοστά | Δρόμος U του αντικρούμενου οδοντωτικού μπλοκ της κεφαλής: | 140 χιλιοστά |
| Επισημαίνω |
Μηχανή τρύπανσης 5 άξονων,Μηχανή τρύπησης και άλεσης CNC,Συστήματα Σίμενς |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Χαρακτηριστικά του προϊόντος:
1Η σειρά οριζόντιων μηχανών φρέσκωσης και τρυπήματος CNC είναι η εισαγωγή της γερμανικής προηγμένης τεχνολογίας, σύμφωνα με την ζήτηση της αγοράς,συνδυασμένη με την ώριμη δομή των παρόμοιων εργαλειομηχανών της εταιρείας μας και την ανάπτυξη των εργαλειομηχανών.
2"Η χρήση του μοντελοποιημένου σχεδιασμού, δηλαδή μέσω της τυποποιημένης διεπαφής, οι ενότητες μπορούν να συνδυαστούν ελεύθερα με διάφορους τρόπους για να σχηματιστούν παραλλαγές προϊόντων για την κάλυψη των διαφόρων αναγκών της αγοράς.Το μηχάνημα είναι κυρίως το άλεμα και το τρύπημα, και μπορεί επίσης να εκτελέσει γεωτρήσεις, στρογγυλοποίηση, αντιστοίχιση, στρογγυλοποίηση και στρογγυλοποίηση και άλλες διαδικασίες.

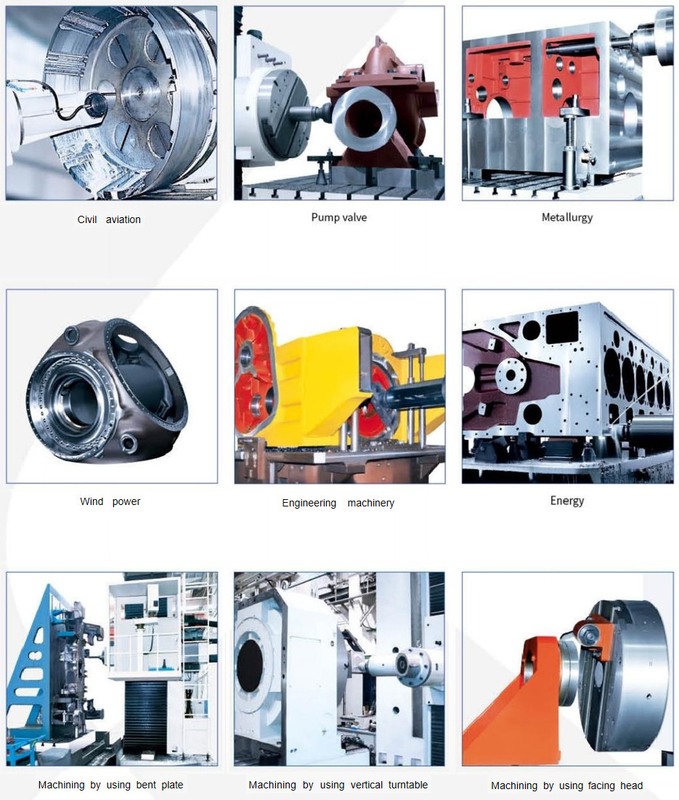

3, Ιδιαίτερα κατάλληλο για την επεξεργασία πορώδες σύστημα, απαιτήσεις απόσταση τρύπα πιο ακριβή τμήματα κουτί, το μηχάνημα μπορεί να συνειδητοποιήσει την αυτόματη τοποθέτηση των συντεταγμένων, αλλά και μπορεί να συνειδητοποιήσει X, Y, Z,W, Β οποιαδήποτε σύνδεση τεσσάρων άξονων συντεταγμένων, μπορεί να χρησιμοποιηθεί για την παρεμβολή τόξου και την τρισδιάστατη επεξεργασία επιφάνειας.
4Σύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να εξοπλιστεί με κάθετη CNC πίνακα γυρισμάτων, δεξιά γωνία αλεύρι εξαρτήματα για να επεκτείνει το εύρος της τεχνολογίας επεξεργασίας μηχανών.
Πληροφορίες για το προϊόν:
|
Τα πράγματα.
|
Μονάδα
|
PBC 110f
|
PBC 130f
|
PBC 160f
|
|
|
Μέγεθος του τραπεζιού εργασίας
|
χμ
|
1000 × 1250
|
1600×1800/2000×2000
|
2000×2000/2000×2500
|
|
|
Μέγιστο φορτίο του τραπεζιού εργασίας
|
Τ
|
8
|
15
|
25
|
|
|
Διάμετρος σπινθήρα
|
χμ
|
φ110
|
φ130
|
φ160
|
|
|
Διάμετρος κεφαλής με αντικείμενο
|
χμ
|
φ630
|
φ730
|
φ900
|
|
|
Τρύπα σφαιριδίου
|
|
Είναι 0 7:24 μ.μ.50
|
|||
|
Προδιαγραφές της ράβδου εργαλείου
|
|
JT50/BT50
|
|||
|
Ταχύτητα σπινδέλου
|
r/min
|
10-3000
|
10-3000
|
10-2000
|
|
|
Αντιμετωπίζοντας την ταχύτητα της κεφαλής
|
r/min
|
10-200
|
10-125
|
10-100
|
|
|
Δύναμη του κύριου κινητήρα
|
kW
|
19.5/23.4
|
25/30
|
41/49.2
|
|
|
Μέγιστη ροπή σφαιριού
|
Νμ
|
1100/1300
|
2100/2600
|
3300/4000
|
|
|
Πέρας διαδρομή X του τραπεζιού εργασίας
|
χμ
|
2000/3000
|
2000/3000/4000
|
3000/4000/6000
|
|
|
Βιότοπη διαδρομή Y του κεφαλαίου
|
χμ
|
1500/2000
|
1600/2000/2500
|
2000/25000/3000
|
|
|
Διαμήκη διαδρομήZ της στήλης
|
χμ
|
1200/2000
|
1600/2000
|
2000
|
|
|
Δρόμος W του σπινδέλου
|
χμ
|
550
|
800
|
1000
|
|
|
Δρόμος U του αντικρούμενου οδοντωτικού μπλοκ της κεφαλής
|
χμ
|
140
|
200
|
330
|
|
|
Στροφή του τραπεζιού εργασίας Β
|
°
|
0.001×360
|
|||
|
Απόσταση από το κέντρο του σπινέλου έως το τραπέζι εργασίας
|
χμ
|
60-1560
|
100-1700
|
10-2100
|
|
|
Η διαφωνία από την αίσθηση της συγκέντρωσης
|
χμ
|
350
|
850
|
1100
|
|
|
Ταχύτητα τροφοδοσίας
|
Χ, Υ, Ζ
|
mm/min
|
1-8000
|
||
|
W
|
mm/min
|
1-2400
|
1-3000
|
1-3000
|
|
|
Ο
|
mm/min
|
1-2400
|
1-3000
|
1-3000
|
|
|
Β
|
r/min
|
0-1.5
|
|||
|
Ταχύτητα
|
Χ, Υ, Ζ
|
m/min
|
15
|
12
|
10
|
|
W
|
m/min
|
2.4
|
3
|
3
|
|
|
Ο
|
m/min
|
2.4
|
3
|
3
|
|
|
Β
|
r/min
|
1.5
|
|||
|
ακρίβεια θέσης
|
Χ, Υ, Ζ
|
χμ
|
XZ:0.015/0.01 (βαθμίδα σχάρου)
Y:0.01 (βαθμίδα σχάρου)
|
||
|
W
|
χμ
|
0.012
|
0.012
|
0.015
|
|
|
Ο
|
χμ
|
0.032
|
|||
|
Β
|
""
|
6
|
|||
|
ακρίβεια επανατοποθέτησης
|
Χ, Υ, Ζ
|
χμ
|
0.008
|
||
|
W
|
|
0.01
|
|||
|
Ο
|
χμ
|
0.018
|
|||
|
Β
|
""
|
4
|
|||
|
Σύστημα CNC
|
|
|
Η Siemens 828D
|
||
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
