Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ

Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ

Κέντρο οριζόντιας στροφής HTC30Hm

Κέντρο οριζόντιας στροφής CNC

12 σταθμός Κέντρο οριζόντιας στροφής

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 30Hm

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC30Hm
CNC ή όχι:
ΚΑΤ
Κλειστή λέξη:
Οριζόντιο κέντρο στροφής CNC
Max.Cutting μήκος:
450 χιλιοστά
Max. cutting dia.:
250mm
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
420 χιλιοστά
Ταξιδεύσεις στον άξονα Χ:
140 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
500 χιλιοστά
Ταχύτητα ατράκτου:
4500 στροφές/λεπτο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 0

Περιγραφή Προϊόντος:

Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Turning Center With Y Axis
HTC30HmΗ σειρά οριζόντιων κέντρων τόρνευσης συναρμολογείται, επαληθεύεται και βελτιώνεται με προηγμένη τεχνολογία κατασκευής. Έχουν καλή απόδοση κοπής και μπορούν να καλύψουν τις ανάγκες επεξεργασίας διαφόρων περιστροφικών εξαρτημάτων. Το εργαλειομηχανή διαθέτει άξονα C, θήκη εργαλείων με ισχύ κ.λπ., τα οποία μπορούν να πραγματοποιήσουν διάφορες μεθόδους επεξεργασίας όπως τόρνευση, φρεζάρισμα και διάτρηση.
Σειρά Hmείναι ένα προϊόν υψηλής απόδοσης που μπορεί να επιτύχει επεξεργασία πολλαπλών λειτουργιών υψηλής απόδοσης. Έχει υψηλή ακρίβεια επεξεργασίας και εξαιρετική σταθερότητα, καλύπτοντας τις ανάγκες επεξεργασίας αυτοκινήτων, κινητήρων αντλιών νερού και άλλων βιομηχανιών.

Χαρακτηριστικά Προϊόντος:

1, Υψηλή απόδοση

◆ Θήκη εργαλείων σερβο ισχύος υψηλής απόδοσης
◆ Διαχωρισμένο σερβο tailstock
◆ Υψηλή ταχύτητα γρήγορης κίνησης δύο αξόνων
◆ Προαιρετική διαμόρφωση άξονα Υ για επίτευξη πολλαπλών
ενσωματωμένη επεξεργασία ακολουθίας

2, Υψηλή ακρίβεια
◆ Βίδα προ-τεντωμένης υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Ποσοτικοποίηση των προτύπων διεργασίας
◆ Αυστηρά πρότυπα επιθεώρησης
3, Υψηλή ακαμψία
◆ Κλίνη μηχανής και άλλα βασικά χυτά από υψηλής ποιότητας χυτοσίδηρο
◆ Μονάδα ατράκτου μεγάλου εύρους
◆ Σέλα σε σχήμα τόξου κατά της κάμψης
◆ Tailstock μικρής δομής ατράκτου

Λεπτομέρειες Προϊόντος:

Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 1
Ταχύτητα γρήγορης κίνησης: 30m/min
Ο σερβοκινητήρας συνδέεται απευθείας με τη βίδα σφαιρών μέσω ενός συνδέσμου, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μετάδοση χωρίς κενά. Οι οδηγοί άξονα Χ και Ζ υιοθετούν εισαγόμενες γραμμικές ράγες κύλισης για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, να αυξήσουν την ταχύτητα λειτουργίας και να βελτιώσουν την αποδοτικότητα της παραγωγής.



Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 2

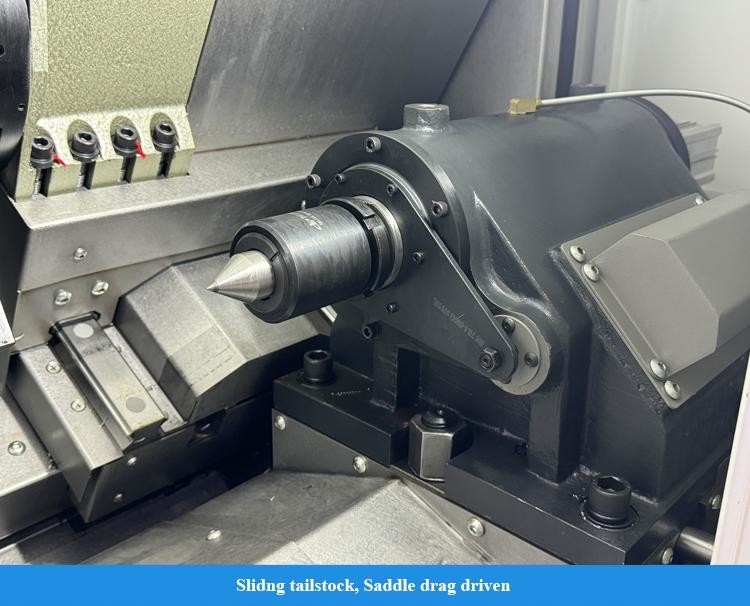

Διαχωρισμένο Servo Tailstock
Το tailstock μπορεί να μετακινηθεί με έναν προαιρετικό τρόπο που οδηγείται από σερβο, ο οποίος μπορεί να ελέγξει με ακρίβεια και να ρυθμίσει ευέλικτα την ταχύτητα κίνησης του tailstock και τη δύναμη σύσφιξης εργασίας σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στο tailstock να πλησιάσει γρήγορα το τεμάχιο εργασίας και να σφίξει χωρίς πρόσκρουση και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σύσφιξης. βελτίωση της παραγωγής
αποδοτικότητα αντικατάστασης. Υιοθετεί ένα επάνω και κάτω διαχωρισμένο tailstock, εύκολο στην προσαρμογή της ακρίβειας και στη βελτίωση της αποδοτικότητας συντήρησης.
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 3
Δομή διπλής σταθερής προ-έντασης
Ο άξονας Χ αναπτύσσει μια δομή διπλής σταθερής στήριξης και χρησιμοποιεί μια προ-τεντωμένη βίδα για να αντισταθμίσει αποτελεσματικά την παραμόρφωση προ-έντασης και την παραμόρφωση αύξησης θερμοκρασίας. Συνεργάζεται με μια ειδική δομή στεγανοποίησης για να μειώσει την αύξηση της θερμοκρασίας της βίδας, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας του εργαλειομηχανής
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 4
Διαμόρφωση άξονα Υ
Προαιρετική διαμόρφωση άξονα Υ, σε συνδυασμό με περιστρεφόμενο πυργίσκο BMT, δομή άξονα C υψηλής ακρίβειας και μια ποικιλία θηκών εργαλείων με ισχύ, μπορεί να πραγματοποιήσει σύνθετη επεξεργασία επιφανειών με μία εγκατάσταση.
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 5

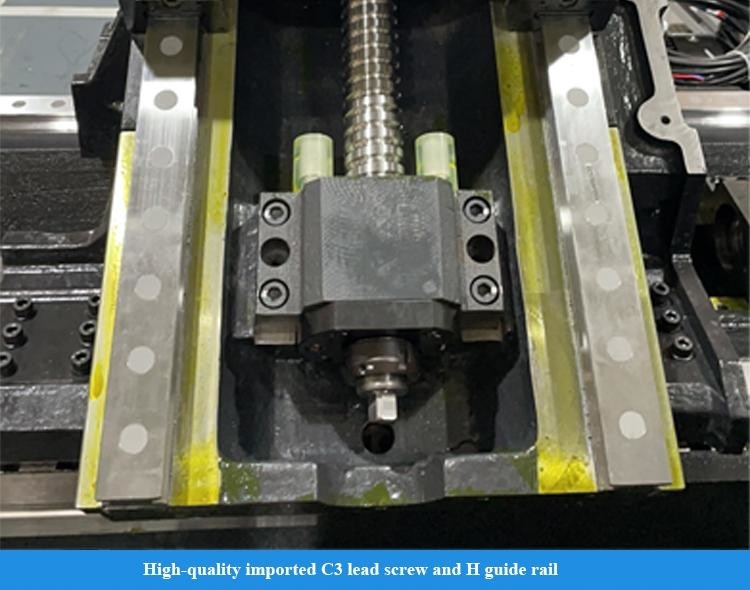

Βίδα σφαιρών υψηλής ακρίβειας
Χρησιμοποιεί υψηλής ποιότητας εισαγόμενη βίδα βαθμού C3 και ράγα οδηγού βαθμού Η και οδηγείται απευθείας από σερβοκινητήρα για να επιτύχει εξαιρετική ακρίβεια λειτουργίας.
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 6
Σέλα κατά της κάμψης
Το εύρος της ράγας οδηγού διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται και το κύριο σώμα της σέλας κλίνης έχει σχεδιαστεί σε σχήμα τόξου για να εξασφαλίσει τη συνολική ακαμψία των σημαντικών εξαρτημάτων.
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 7

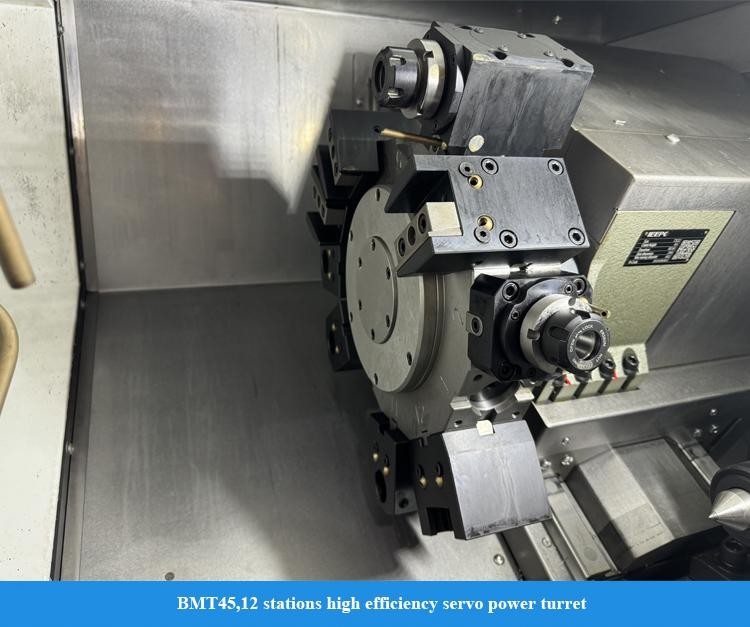

Αποτελεσματικός σερβο περιστρεφόμενος πυργίσκος
Τυπική διεπαφή BMT, σύνδεση υψηλής ακαμψίας. το εργαλείο οδηγείται από τη διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αστοχίας. ο κινητήρας κίνησης είναι τοποθετημένος στο πλάι και έχει συμπαγή δομή. είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη επεξεργασίας υψηλής απόδοσης τόρνευσης, φρεζαρίσματος και διάτρησης.
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 8
Εσωτερική θήκη ψύξης εργαλείου
Προαιρετική εσωτερική θήκη ψύξης εργαλείου και έξοδος νερού από το κέντρο του εργαλείου πραγματοποιούν αποτελεσματική αφαίρεση τσιπ κατά τη μηχανική κατεργασία εσωτερικής οπής και εξασφαλίζουν την ποιότητα επεξεργασίας
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 9
Δυνατότητα φρεζαρίσματος εργαλείου με κίνηση
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф20 τετράγωνος ώμος
φρέζα
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα διάτρησης εργαλείου με κίνηση
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι στρέψης
Κατάσταση ψύξης: ψύξη με νερό




Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 10

Παράμετροι προϊόντος:
Έργο
Μονάδα
HTC 30Hm
Μέγιστη διάμετρος κοπής
mm
Φ250
Μέγιστο μήκος κοπής
mm
450
Μέγιστη διάμετρος κολύμβησης πάνω από την κλίνη
mm
Φ420
Μέγιστη διάμετρος κολύμβησης σε διαφάνεια
mm
Φ280
Άτρακτος


Μοντέλο μύτης ατράκτου

A2-6
Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
100
Κωνικότητα ατράκτου και μέγεθος οπής

1:20;Φ70
Διάμετρος οπής ατράκτου

Φ65
Μέγιστη διάμετρος ράβδου
mm
Φ50
Τυπική διάμετρος τσοκ
ίντσα
8
Εύρος ταχύτητας ατράκτου
r/min
4500
Ονομαστική ροπή ατράκτου
N·m
110(769r/min)
Μέγιστη ροπή ατράκτου
N·m
180(576r/min)
Ισχύς εξόδου κύριου κινητήρα συνεχής/15 λεπτά
kW
9/11
Άξονας X/Z


Γρήγορη κίνηση άξονα X/Z
m/min
30
Διαδρομή άξονα Χ
mm
140
Διαδρομή άξονα Ζ
mm
500
Tailstock


Διαδρομή tailstock
mm
500
Μέθοδος κίνησης tailstock

Σύρσιμο σέλας
Διαδρομή μανικιού tailstock mm 100
Διάμετρος μανικιού tailstock mm Φ100
Κωνικότητα οπής κωνικού tailstock Morse MT-5
Πυργίσκος


Τύπος πυργίσκου

Οριζόντιος πυργίσκος ισχύος 12 σταθμών
Κεντρικό ύψος
mm
100
Ακρίβεια επανατοποθέτησης ευρετηρίασης πυργίσκου
Δευτ.
±1.6
Μέγεθος εργαλείου
mm
25
Εάν θα μπορούσε να επιλέξει εργαλείο κοντά

ναι
Διεπαφή θήκης εργαλείων ισχύος

BMT45
Μέγιστη ικανότητα διάτρησης
mm
14×0.15
Μέγιστη ικανότητα φρεζαρίσματος
mm
12×8×45
Μέγιστη ικανότητα χτυπήματος
mm
M10×1.5
Άλλοι


Απόσταση μεταξύ του κέντρου ατράκτου και του δαπέδου
mm
926
Καθαρό βάρος εργαλειομηχανής
kg
3500
Συνολικές διαστάσεις (ΜxΠxΥ)
mm
2295×1680×1650
Σημείωση: Οι παράμετροι που παρέχονται στον πίνακα είναι μόνο για αναφορά. Εάν υπάρξει κάποια αλλαγή, ανατρέξτε στο πραγματικό προϊόν.

Τυπική διαμόρφωση:

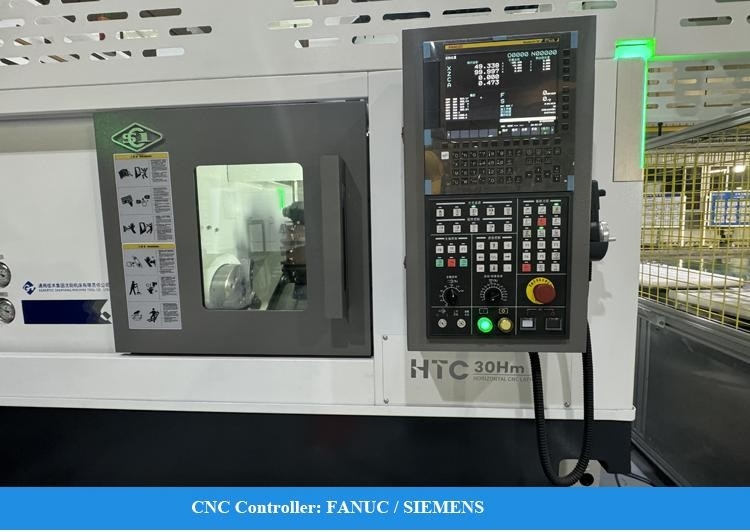

1, Σύστημα FANUC-0i-TF Plus (5) (Σειρά Hm/Sm)
2, Σύστημα GSK988TA (Σειρά Qm)
3, Άτρακτος τύπου μανικιού
4, Κύλινδρος λαδιού κοίλου τσοκ
5, Οριζόντιο φορείο εργαλείων ισχύος 12 σταθμών

Η Υπηρεσία ΜΑΣ:

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση

Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 11
Καλώς ήρθατε να μας επισκεφτείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα μηχανικής κατεργασίας, οριζόντια κέντρα μηχανικής κατεργασίας, κέντρα μηχανικής κατεργασίας γέφυρας, κέντρα μηχανικής κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρελίσματος γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:

Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ 12

Συχνές ερωτήσεις:

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο μηχανικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να αναφέρονται στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
